HEIDENHAIN iTNC 530 671
12.1 Графика
3D-представление поворочивать увеличивать/уменьшать
Переключать линейку программируемых
клавишей, пока не появится клавиша для выбора
функции поворочивания и увеличения/
уменьшения
Выбор функции для поворота и увеличения/
уменьшения:
Если к УЧПУ подключена мышь, то вышеописанные функции
можете выполнить также с помощью мыши:
Для трехмерного поворота изображаемой графики: деражать
нажатой правую клавишу мыши и перемещать мышь. В случае
3D-графики высокой разделителной способности УЧПУ
показывает систему координат, изображаемую активную в
данный момент ориентацию детали, в случае нормального 3D-
изображения деталь поворочивается полностью вместе с
изображением. После освобождения правой клавиши мыши,
УЧПУ устанавливает деталь в дефинированном
направлении
Для смещения изображаемой графики: деражать нажатой
среднюю клавишу мыши или шарик мыши и перемещать мышь.
УЧПУ смещает деталь в соответственном направлении. После
освобождения средней клавиши мыши, УЧПУ устанавливает
деталь на дефинированную позицию
Для изменения размеров определенного участка с помощью
мыши: маркировать нажатой левой клавишой мыши
прямоугольный участок увеличения. После освобождения
левой клавиши мыши, УЧПУ увеличивает деталь до
дефинированных размеров
Для быстрого увеличения и уменьшения с помощью мыши:
поворочивать шарик мыши вперед или назад
Функция Softkeys
Изображение поворочивать 5°-шагами
вертикально
Изображение поворочивать 5°-шагами
горизонтально
Изображение шагами увеличивать. Если
изображение увеличено, то УЧПУ
указывает в линейке сноски окна
графики букву Z
Изображение шагами уменьшать. Если
изображение уменьшено, то УЧПУ
указывает в линейке сноски окна
графики букву Z
Сброс изображения на
программированную величину
672 12 Тест программы и выполнение программы
12.1 Графика
Рамки для очертаний обрабатываемой детали высвечивать
и выделять
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
Переключать дальше строку с softkey
Изображение рамки для BLK-FORM: установить
яркое поле в softkey на ИНДИЦИРОВАТЬ
Скрытие рамки для BLK-FORM: установить яркое
поле в softkey на СКРЫТЬ
HEIDENHAIN iTNC 530 673
12.1 Графика

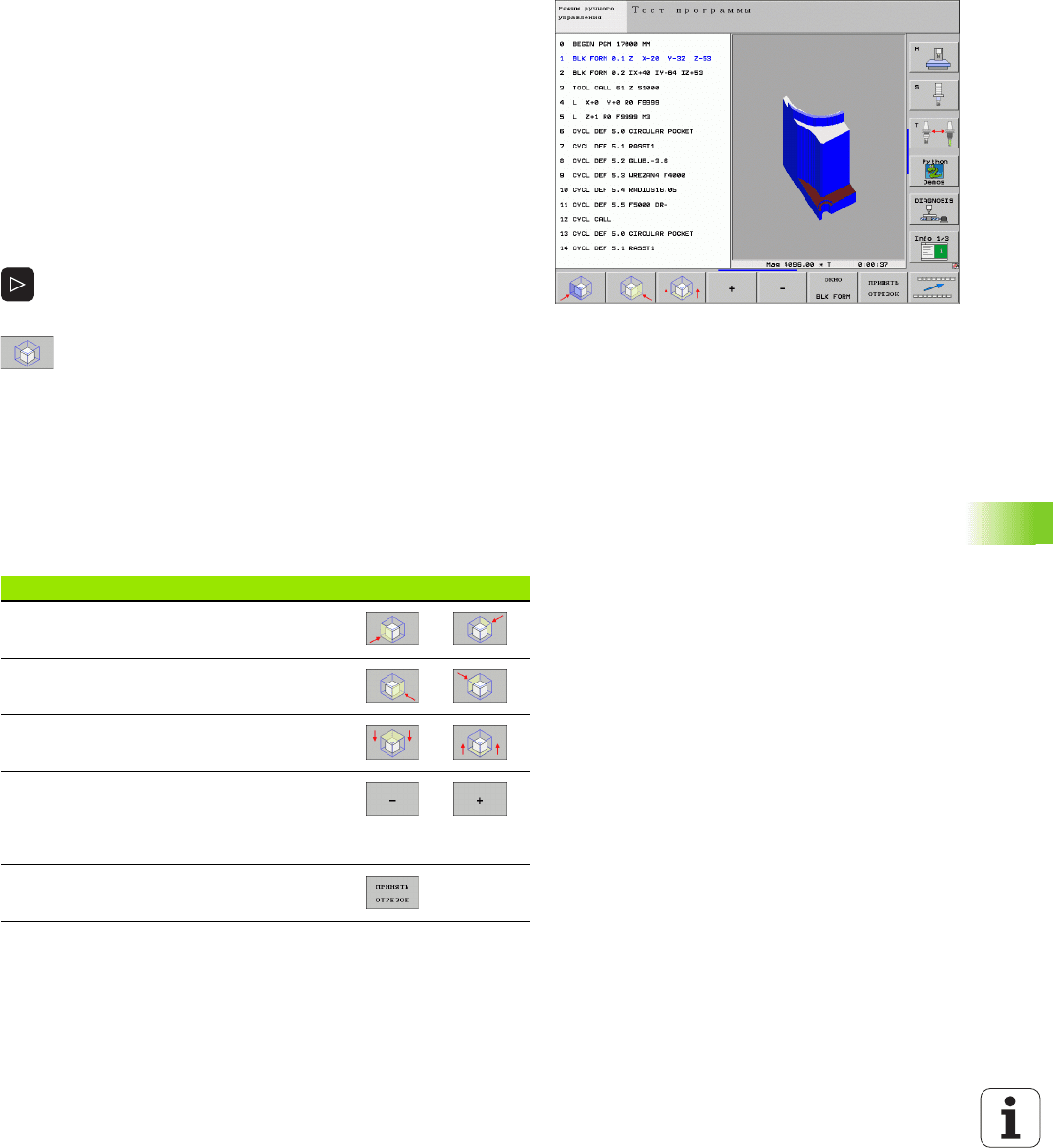

Увеличение участка
Участок можете изменять в режиме работы Тест программы и в
режиме работы прогона программы во всех видах.
Для этого надо остановить графическое моделирование и
выполнение программы. Увеличение фрагмента всегда
действует во всех видах изображения.
Изменение увеличения отрезка
Softkeys смотри таблицу
Если это необходимо, остановить графическое моделирование
Softkey-линейку переключить в режиме работы Тест программы
или в режиме выполнения программы, до появления softkey
выбора для увеличения отрезка.
Переключать строку программируемых клавиш, до
появления клавиши для выбора функции
увеличения участка
Выбор функции для увеличения отрезка
Выбор стороны детали с помощью softkey (смотри
таблица внизу)
Заготовку уменьшить или увеличить: softkey „–“
или „+“ деражать нажатым
Тест программы или выполнение программы
запускать заново с помощью программируемой
клавиши СТАРТ (RESET + СТАРТ
восстановливает началную форму и размеры
обрабатываемой детали)
Функция Softkeys
Выбор левой/правой стороны заготовки
Выбор передней/задней стороны
загатовки
Выбор внешней/нижней стороны
загатовки
Поверхности резания для уменьшения
или
увеличения обрабатываемой детали
передвинуть
Подтверждение ввода фрагмента
674 12 Тест программы и выполнение программы
12.1 Графика
Положение курсора при увеличении выреза
ЧПУ указывает во время увеличения выреза координаты той оси,
которая подвергается обрезке. Координаты соответствуют
диапазону, установленному для увеличения выреза. Слева от
косой черты ЧПУ указывает самую маленкую коодинату
диапазона (MIN-пункт), на право от неё самую большую
координату (MAX-пункт).
В случае увеличённого изображения ЧПУ высвечивает внизу на
правой стороне экрана MAGN.
Если ЧПУ больше не в состоянии дальше уменьшать или
увиличивать обрабатываемую деталь, то оно высвечивает
соответственное сообщение об ошибках в окне графики. Чтобы
сбросить это сообщение об ошибках, следует увеличить или
уменьшить повторно эту деталь.

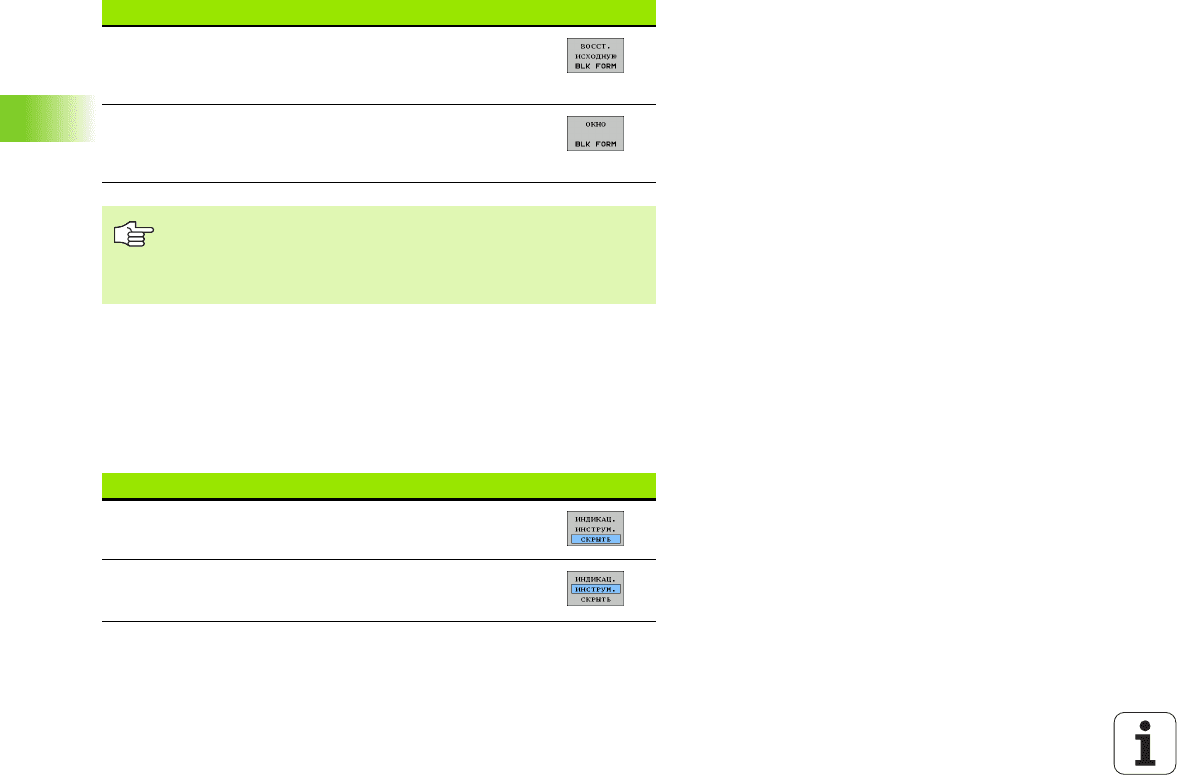

Повторение графического моделирования
Программу обработки можно произвольно часто моделировать
графически. Для этого можно восстановливать прежнее
изображение графики, либо обрабатываемой детали либо
увеличённого участка детали.
Изображение инструмента
В виде сверху и в изображении в 3 плоскостях можно указывать
инструмент во время моделирования. УЧПУ изображает
инструмент с диаметром, определенным в таблицы
инструментов.
Функция Softkey
Изображение необработанной детали с
выбранным в последнюю очередь увеличением
отрезка
Сброс увеличения части детали, так что ЧПУ
показывает обработанную или необработанную
деталь согласно программированной BLK-форме
С помощью softkey ЗАГОТОВКА КАК BLK FORM УЧПУ
показывает – также после участка без ФРАГМЕНТ
ВВЕСТИ. – обрабатываемую деталь снова в
запрограммированных размерах.
Функция Softkey
Не указывать инструмента при моделировании
Указывать инструмент при моделировании
HEIDENHAIN iTNC 530 675
12.1 Графика

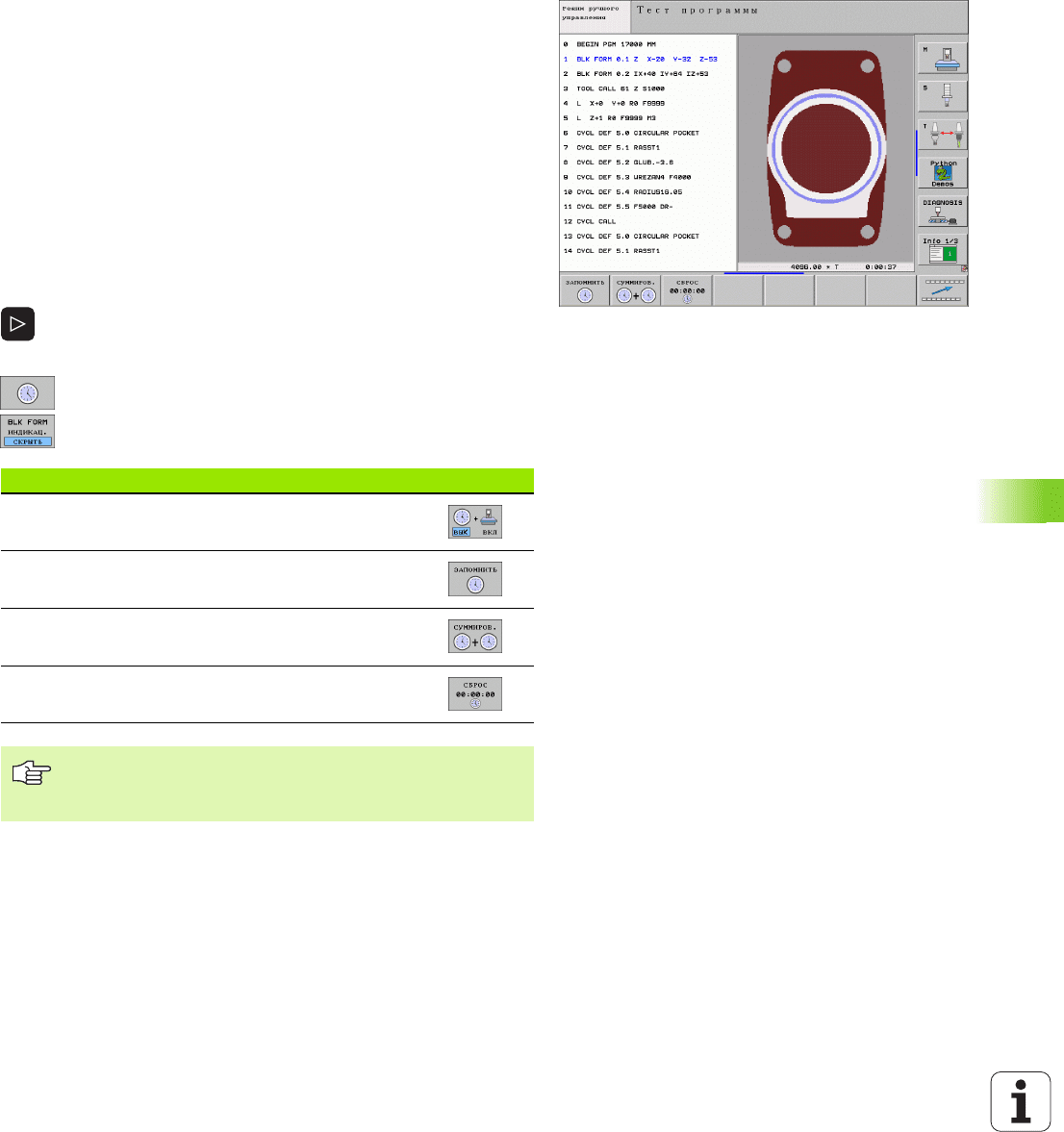

Определение времени обработки
Режимы работы при выполнении программы
Индикация времени с момента пуска программы до конца
программы. В случае перерывов время остановливается.
Тест программы
Индикация времени, которое рассчитывает ЧПУ для
продолжительности движений инструмента, выполняющихся с
подачей. Определённое ЧПУ время пригодно только иногда для
расчетов времени изготовления, так как ЧПУ не учитывает
времени операций машины (нпр
. для смены инструмента).
Если оператор включил установление времени обработки, может
он генерировать файл, в котором указываются все времена
работы использванных в программе инструментов (смотри
„Проверка использования инструмента” на странице 689).
Выбор функции секундометра
Переключать строку программируемых клавиш, до
появления клавиши для выбора функции
секундомера
Выбор функций секундометра
Выбрать желаемую функцию с помощью softkey,
напр. сохранение изображаемого времени
Функции секундометра Softkey
Функцию установления времени обработки
включить (ВКЛ)/выключить (ВЫКЛ)
Указанное время ввести в память
Индикация суммы сохраняемого и
указываемого времени
Сброс указываемого времени
УЧПУ сбросывает в тесте прогарммы время
обработки, как только будет отрабатываться новая
BLK-FORM.
676 12 Тест программы и выполнение программы
12.2 Функции для индикации программы

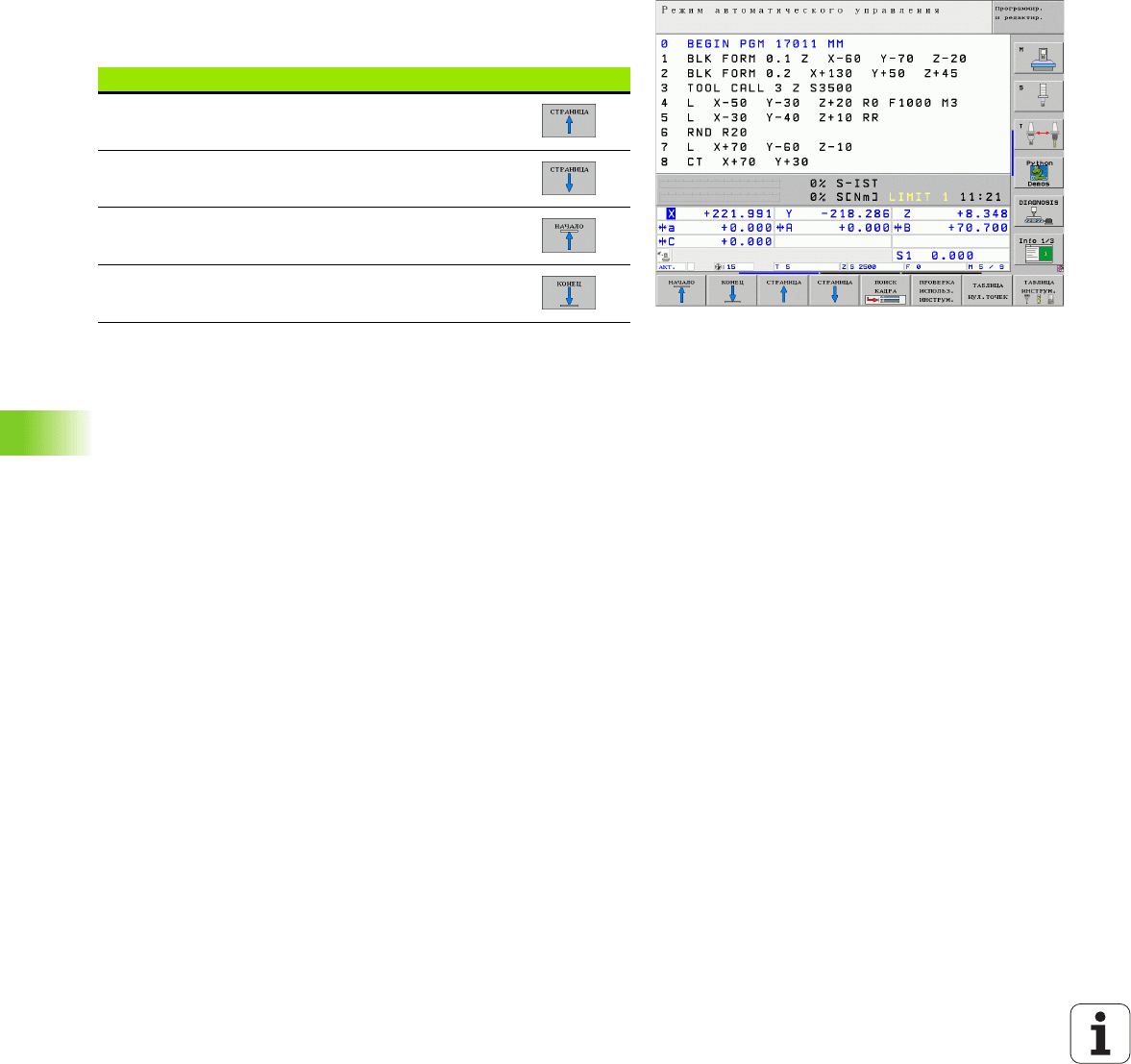

12.2 Функции для индикации
программы
Обзор
Тест программы ЧПУ указывает программируемые клавиши, с
помощью которых Вы можете проводить "листование" программы
обработки на экране, а именно отдельными страницами:
Функции Softkey
Листание в программе на одну страницу экрана
назад
Листание в программе на одну страницу экрана
вперёд
Выбор начала программы
Выбор конца программы
HEIDENHAIN iTNC 530 677
12.3 Тест программы
12.3 Тест программы
Применение
В режиме работы Тест программы моделируете прогон программ
и частей программ, чтобы исключить появление ошибок при
отработке программы. ЧПУ поддерживает в обнаруживании
геометрических несовместимостей
отсутствующих данных
не возможных для выполнения прыжков
нарушений рабочего пространства
Дополнительно можно пользоваться следующими функциями:
Выполнение теста программы покадрово
Прекращение теста в любом предложении
Пропуск кадров
Функции для графического изображения
Определение времени обработки
Дополнительная индикация состояния
678 12 Тест программы и выполнение программы
12.3 Тест программы
УЧПУ не моделирует всех дейстительно
осуществляемых станком перемещений, напр.
перемещений при смене инструмента, которые
дефинировались производителем станка в макросе
смены инструмента или в PLC
позиционирования, дефинированного
производителем станков в макросе функции М
позиционирования, выполняемого производителем
через PLC
позицинирования, осуществляемого смену палет
Фирма HEIDENHAIN рекомендует поэтому осторожно
начинать перемещения в программе, даже если тест
программы не обнаружил ошибок и не появились
очевидные повреждения детали.
УЧПУ запускает тест программы после вызова
инструмента как правило всегда со следующей
позиции:
На плоскости обработки, в точке X=0, Y=0
На оси инструмента 1 мм над определенной в BLK
FORM MAX-точкой
Если вызвается тот же самый инструмент, тогда УЧПУ
моделирует программу дальше
с программированной
до вызова инстумента позиции.
Чтобы достигнуть при отработке одназначного
поведения, следует подвести рабочие органы к
позиции, с которой ЧПУ может без опасности
столкновений позиционировать для обработки.
Производитель станков может также для режима
работы Тест программы определить макрос смены
инструмента, который точно моделирует поведение
станка, учитывать инструкцию по обслуживанию
станка.
HEIDENHAIN iTNC 530 679
12.3 Тест программы

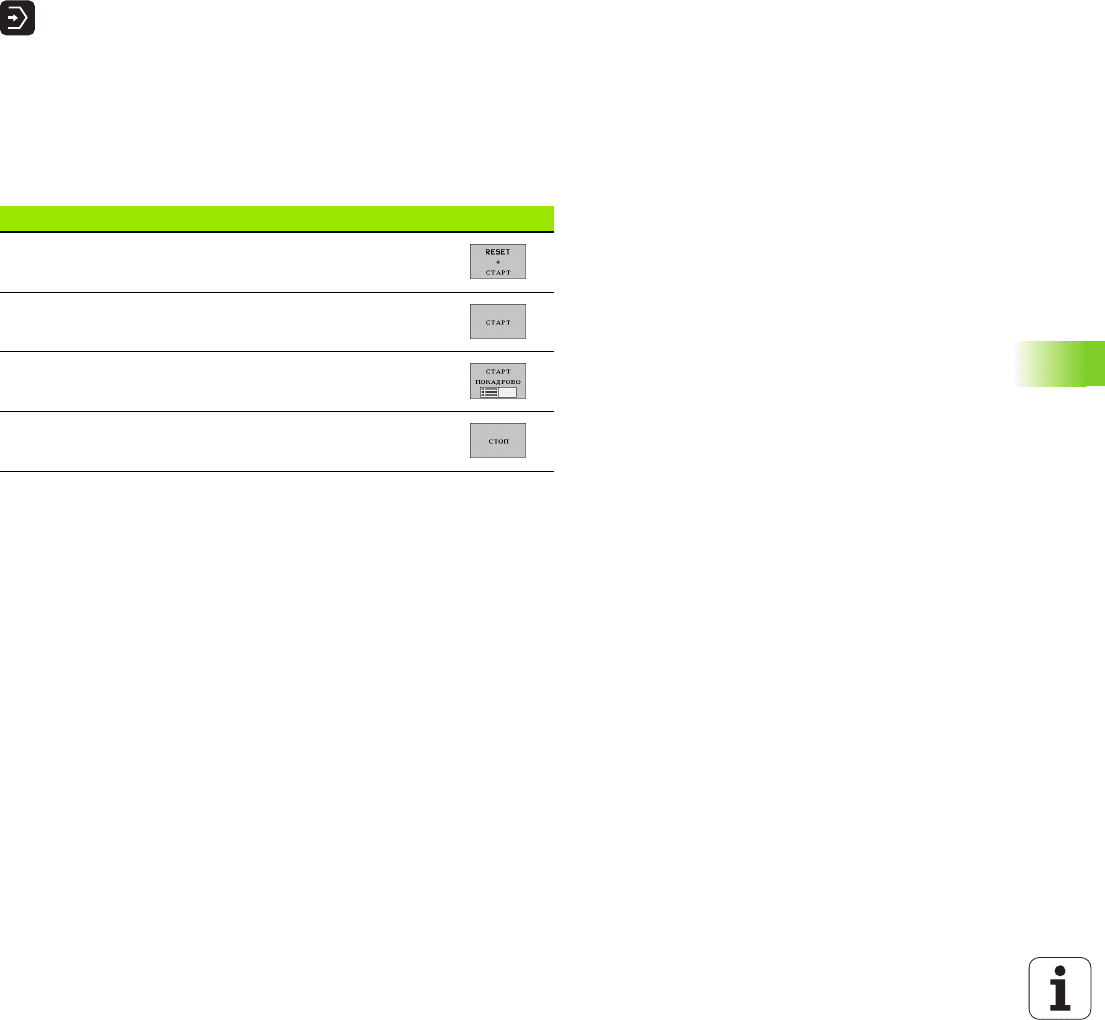

Выполнить тест программы
В случае активного центрального магазина инструментов следует
заранее активировать таблицу инструментов для теста
программы (статус S). Следует выбрать для этого в режиме
работы Тест программы таблицу инструментов используя
управление файлами (PGM MGT).
С помощью MOD-функции ДЕТАЛЬ В РАБ.ПРОСТРАНСТВЕ Вы
активируете надзор рабочего пространства для теста программы
смотри „Представление обрабатываемой детали
в рабочем
постранстве”, страница 736.
Выбор режима работы Тест программы
Указать с помощью клавиши PGM MGT
управление файлами и выбрать файл, который
должен подвергаться тесту или
выбрать начало программы: с помошью клавиши
GOTO (ИДИ К) выбрать “0” и подтвердить ввод
нажимая клавишу ENT.
ЧПУ показывает следующие softkeys:
Оператор может в любое время – даже в циклах обработки –
прервать тест программы и затем его продолжать. Для
продолжения теста нельзя осуществлять следующие операции:
с помощью клавиш со стрелкой или клавиши GOTO выбирать
другой кадр
выполнять изменения в программе
сменять режим работы
выбирать новую программу
Функции Softkey
Сброс заготовки и тест всей программы
Тестование всей программы
Тестование каждого отдельного кадра программы
Остановить тест программы (softkey появляется
только, если оператор запустил тест программы)
680 12 Тест программы и выполнение программы
12.3 Тест программы

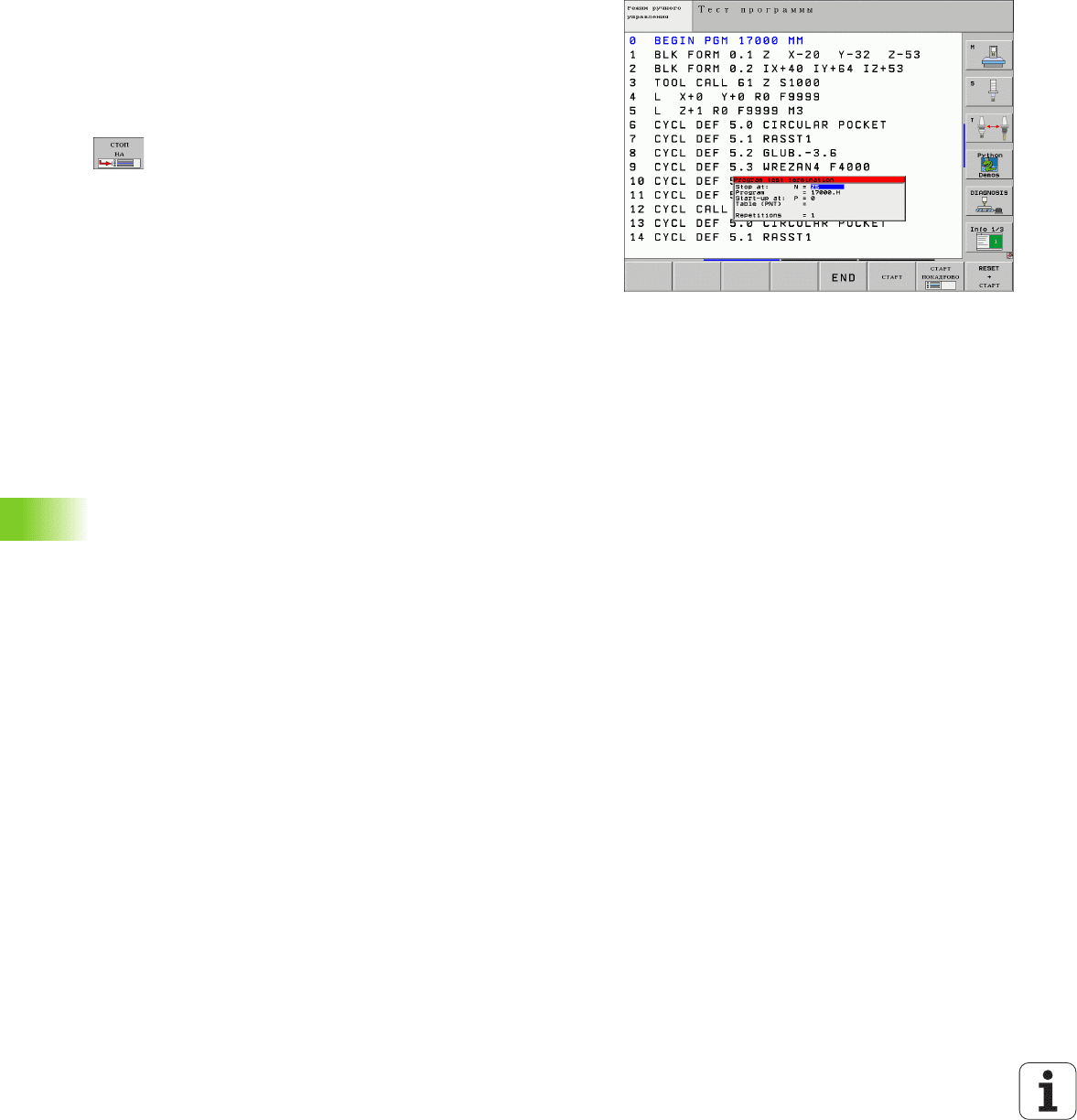

Выполнить тест программы вплоть до определённого кадра
С СТОП ПРИ N ЧПУ выполняет тест программы только до этого
кадра с номером N.
Выбор начала программы в режиме работы Тест программы
Выбор теста программы вплоть до определённого
предложения:
Softkey СТОП ПРИ N нажать
Стоп при N: ввести номер кадра, на котором надо
остановить тест программы
Программа: ввести название программы,
содержащей кадр с выбранным номером; ЧПУ
показывает название выбранной программы; если
Стоп программы должен наступить в программе
вызванной с помощью PGM CALL, то занести это
название
Пробег до: P: если следует войти в таблицу точек,
то тогда ввести здесь номер строки, в которую
следует войти
Таблица (PNT): если следует войти в таблицу
точек, тогда здесь ввести название этой таблицы,
в которую следует войти
Повторения: ввести количество повторений,
которые должны осуществляться, если N
находится в повторении части программы
Тест сегмента программы: нажать
программируемую клавишу СТАРТ; ЧПУ
тестирует программу до занесенного
предложения Прогон программы
