HEIDENHAIN iTNC 530 681
12.4 Выполнение программы
12.4 Выполнение программы
Применение

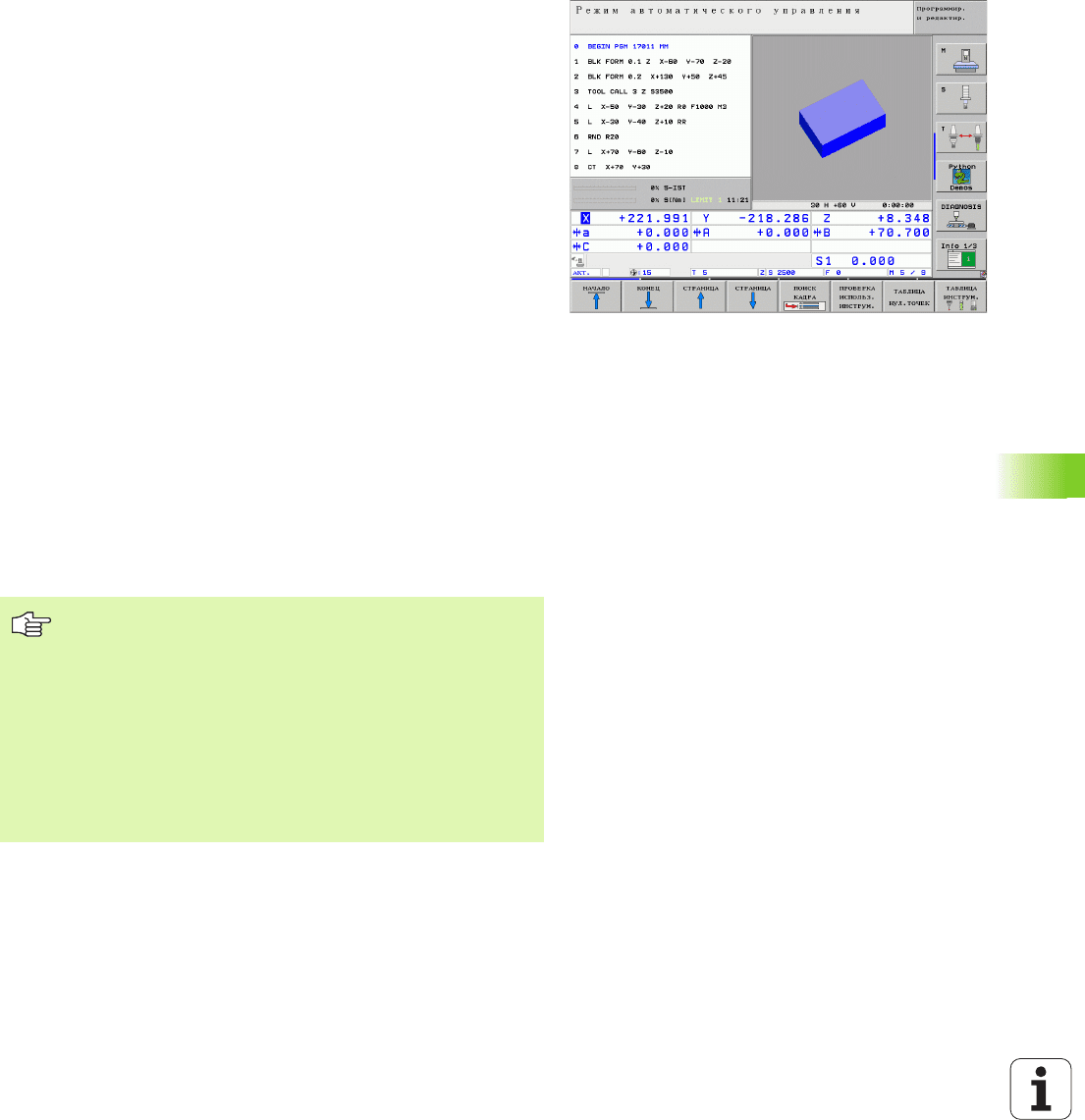

В режиме работы Выполнение программы в автоматическом
режиме ЧПУ отрабатывает программу обработки постоянно до
конца программы или до программированного перерыва.
В режиме работы Прогон программы в полуавтоматическом
режиме ЧПУ отрабатывает каждый кадр отдельно, после нажатия
внешней клавиши СТАРТ.
Следующие ЧПУ-функции можно использовать в режимах работы
выполнения программы:
Прервание прогона
программы
Прогон программы с определённого кадра
Пропуск кадров
Редактирование таблицы инструментов TOOL.T
Q-параметры контролировать и изменять
Совмещение позиционирования маховичком
Функции для графического изображения
Дополнительная индикация состояния
Отработка программы обработки
Подготовка
1 Закрепление обрабатываемой детали на машинном столе
2 Назначение координат опорной точки
3 Требуемые таблицы и палеты –выбрать файлы (статус M)
4 Выбрать программу обработки (статус M)
Выполнение программы в автоматическом режиме
Пуск программы обработки с помощью внешней клавишы
СТАРТ
Выполнение программы в полуавтоматическом режиме
Каждый кадр программы обработки запускать отдельно с
помощью внешней клавиши СТАРТ
Подачу и число оборотов шпинделя можно изменить с
помощью ручек регулирования (Override).
Используя Softkey FMAX можно уменьшить скорость
подачи, если хотите провести отладку ЧУ-программы.
Уменьшение действует для всех движений
ускоренного хода и подачи. Записанное значение не
является больше активным после выключения/
включения станка. Для восстановления определенной
максимальной скорости подачи после включения,
следует записать
снова соответственное числовое
значение.
682 12 Тест программы и выполнение программы
12.4 Выполнение программы
Прервание обработки
Имеются разные возможности прервания отработки программы:
Программированные перерывы
Внешняя клавиша СТОП
Переключение на прогон программы отдельными
предложениями
Программирование не управляемых осей (оси счетчика)
Если ЧПУ регистрирует ошибку во время отработки программы,
так оно автоматически прерывает обработку.
Программированные перерывы
Перерывы можно установить непосредственно в программе
обработки. ЧПУ задерживает отработку программы, как только
программа обработки достигнет кадра, содержащего следующие
данные:
СТОП (с или без дополнительной функции)
Дополнительная функция M0, M2 или M30
Дополнительная функция M6 (определяется производителем
станков)
Перерыв с помощью внешней клавиши СТОП
Нажать внешнюю клавишу СТОП: кадр, отрабатываемый ЧПУ в
момент нажатия клавиши, не выполняется полностью; в
индикации состояния мерцает символ “*”
Если не хотите продолжать обработку, тогда надо
приостановить ЧПУ с помощью программируемой клавиши
ВНУТРЕННИЙ СТОП: символ “*” в индикации состояния гаснет.
В этом случае снова запустить программу с самого начала
программы
Прервание обработки переключением на режим работы
Прогон программы отдельными блоками
Во время выполнения программы обработки в режиме работы
Прогон программы-последовательность предложений
, выбрать
прогон программы отдельными предложениями. ЧПУ прерывает
обработку, после того как был отработан актуальный шаг
обработки.
HEIDENHAIN iTNC 530 683
12.4 Выполнение программы
Программирование не управляемых осей (оси счетчика)
УЧПУ прерывает автоматически выполнение программы, если в
кадре перемещения программировали ось, определенную
производителем станков в качестве неуправляемой оси (ось
счетчика). В такой ситуации следует перемещать неуправляемые
оси вручную на желаемую позицию. УЧПУ указывает при этом на
левой половине окна дисплея все заданные позиции, на которые
следует перемещать, содержащиеся в этом кадре. В случае
неуправляемых осей УЧПУ показывает дополнительно
остаточный путь.
Как только ось достигнет правильной позиции, можно продолжать
прогон программы с ЧУ-старт.
Выбрать желаемую последовательность
перемещения и каждый раз, нажимая ЧУ-старт,
перемещать. Неуправляемые оси
позиционировать вручную а УЧПУ показывает
остаточный путь в направлении оси в индикации
(смотри „Повторный наезд контура” на странице
688)
При необходимости выбрать вариант
перемещения управляемых осей в наклоненной
или в ненаклоненной системе координат
Если требуется управляемые оси перемещать с
помощью маховичка или нажимая клавишу
направления оси
Эта функция должна адаптироваться в системе
производителем станков. Обратите внимание на
информацию в руководстве по обслуживанию станка.
684 12 Тест программы и выполнение программы
12.4 Выполнение программы
Перемещение осей машины во время
перерыва
Можно перемещать оси машины во время прервания обработки и
в режиме работы Ручное управление.
Пример применения:
Свободное перемещение шпинделя после сломания
инструмента
Прервание обработки
Активирование внешних клавиш направления: нажать softkey
ПЕРЕМЕСТИТЬ ВРУЧНУЮ.
При необходимости нажимая softkey 3D ROT активировать
систему координат, которую хотите сместить
Перемещение осей станка с помощью внешних клавиш
Опасность столкновения!
Если прерываем прогон программы при наклонённой
плоскости обработки, то с помощью программируемой
клавиши 3D ROT возможно переключить систему
координат между наклонённой и не наклонённой а
также переключить направление оси инструмента.
Функция клавишей направления осей, маховичка и
модуля логики повторного наезда обрабатываются
соответственно ЧПУ. Обратите пожалуйста внимание
при выходе из материала, чтобы
была активной
соответственная система координат и значения углов
осей вращения были введены в 3D-ROT-меню.
В случае некоторых станков следует после нажатия
softkey ПЕРЕЩЕНИЕ ВРУЧНУЮ нажать внешнюю
клавишу START(СТАРТ) для активирования внешних
клавиш направления. Обратите внимание на
информацию в руководстве по обслуживанию станка.
Производитель станков может определить, что оси
перемещаются в случае прервания программы всегда
в актуально активной, то есть в наклоненной системе
кооринат. Обратите внимание
на информацию в
руководстве по обслуживанию станка.
HEIDENHAIN iTNC 530 685
12.4 Выполнение программы
Продолжение отработки программы после
перерыва
Если Вы прерываете прогон програмы при отработке повторения
части программы или при выполнении подпрограммы, надо с
помощью функции ПРОБЕГ К БЛОКУ N повторно наехать место
прервания.
ЧПУ сохраняет в памяти в случае прервания прогона программы
данные вызванного в последнюю очередь инструмента
активные преобразования координат (нпр. перемещение
нулевой точки, поворот, зеркальное отражение)
координаты определённого в последнюю очередь центра круга
Сохраняемые данные используются для повторного наезда на
контур после перемещения вручную рабочих органов во время
перерыва (softkey НАЕЗД ПОЗИЦИИ).

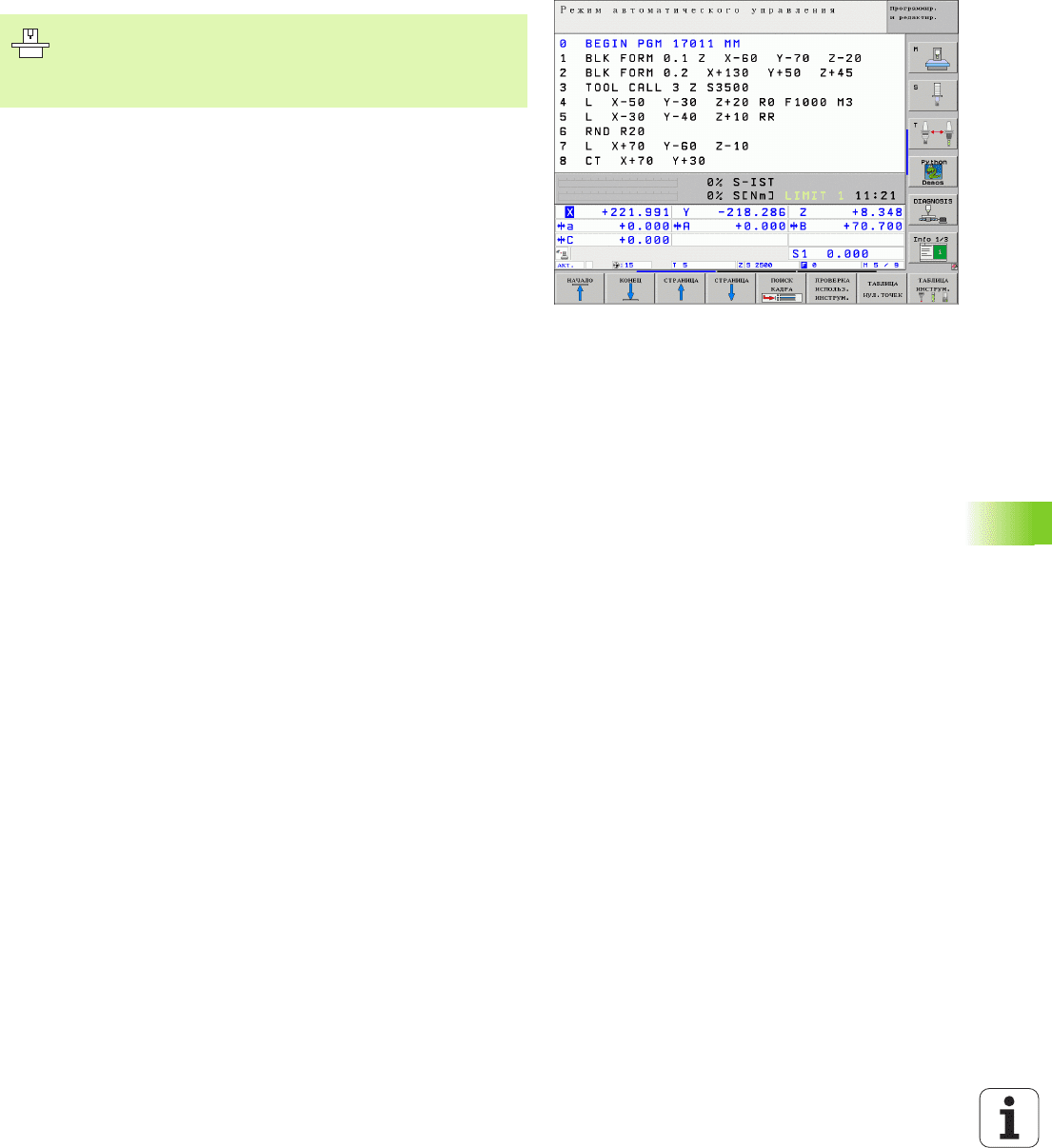

Продолжить прогон программы с помощью клавиши СТАРТ
После перерыва можно продолжать прогон программы с
помощью внешней клавиши СТАРТ, если программу
приостановили следующим способом:
Нажатая внешняя клавиша
СТОП
Программированный перерыв
Продолжение отработки программы после обнаружения
ошибки
В случае не мерцающего сообщения об ошибках:
Устранить причину ошибки
Сброс сообщения об ошибках на экране: клавишу CE нажать
Новый пуск программы или продолжение прогона программы с
этого места, в котором начался перерыв
При мигающем сообщении об ошибках:
Держать две секунды нажатой клавишу END, ЧПУ выполняет
старт в горячем состоянии
Устранить причину ошибки
Новый пуск
При повторном появлении ошибки следует записать текст
сообщения и сообщить об ошибке сервису.
Если прерывается отработка программы во время
цикла обработки, то при повторном входе в программу
следует продолжать с начала цикла. Уже
отработанные шаги обработки ЧПУ вынуждено
повторно проехать.
Обратите пожалуйста внимание, чтобы сохраняемые
данные остались активными, до момента их сброса
(нпр. до момента выбора новой программы).
686 12 Тест программы и выполнение программы
12.4 Выполнение программы
Поизвольный вход в программу (поиск кадра)
С помощью функции ПОИСК ДО КАДРА N(пробег вперед) можете
отработывать программы со свободно выбираемого кадра N.
Обработка заготовки до этого кадра учитывается УЧПУ в
расчетах. Она может изображаться ЧПУ гафически.
Если прервали программу с помощью ВНУТРЕННИЙ СТОП то
ЧПУ предлагает автоматически кадр N для входа в программу, в
котором прервали программу.
Если программа
прерывалась из-за описанных ниже причин,
УЧПУ сохраняет место прервания в памяти:
аварийное выключение NOT-AUS
выключение тока
сбой управления
После вызова функции пуска программы с избранной записи,
оператор может через Softkey ПОСЛЕДНИЕ N ИЗБРАТЬ
активировать место прервания и путем ЧУ-старт подвести к нему.
УЧПУ указует тогда после включения сообщение ЧУ-программа
была
прервана.
Функция ПОИСК ДО КАДРА N должна быть
освобождена и приспособлена производителем
станков. Обратите внимание на информацию в
руководстве по обслуживанию станка.
Начало поиска кадра не разрешается в подпрограмме.
Все необходимые программы, таблицы и файлы палет
должны быть выбраны в режиме работы выполнения
программы (статус M).
Если программа содержит программированное
прерывание до конца поиска кадра, то в этом месте
осуществляется прерывание поиска. Чтобы
продолжит поиск кадра, следует нажать внешнюю
клавишу СТАРТ.
После поиска кадра
инструмент перемещается с
помощью функции НАЕЗД ПОЗИЦИИ на
установленную позицию.
Коррекция на длину инструмента задействует лишь
после вызова инструмента и в последующем кадре
позиционирования. Этот принцип действует даже
тогда, если была изменена лишь длина инструмента.
HEIDENHAIN iTNC 530 687
12.4 Выполнение программы

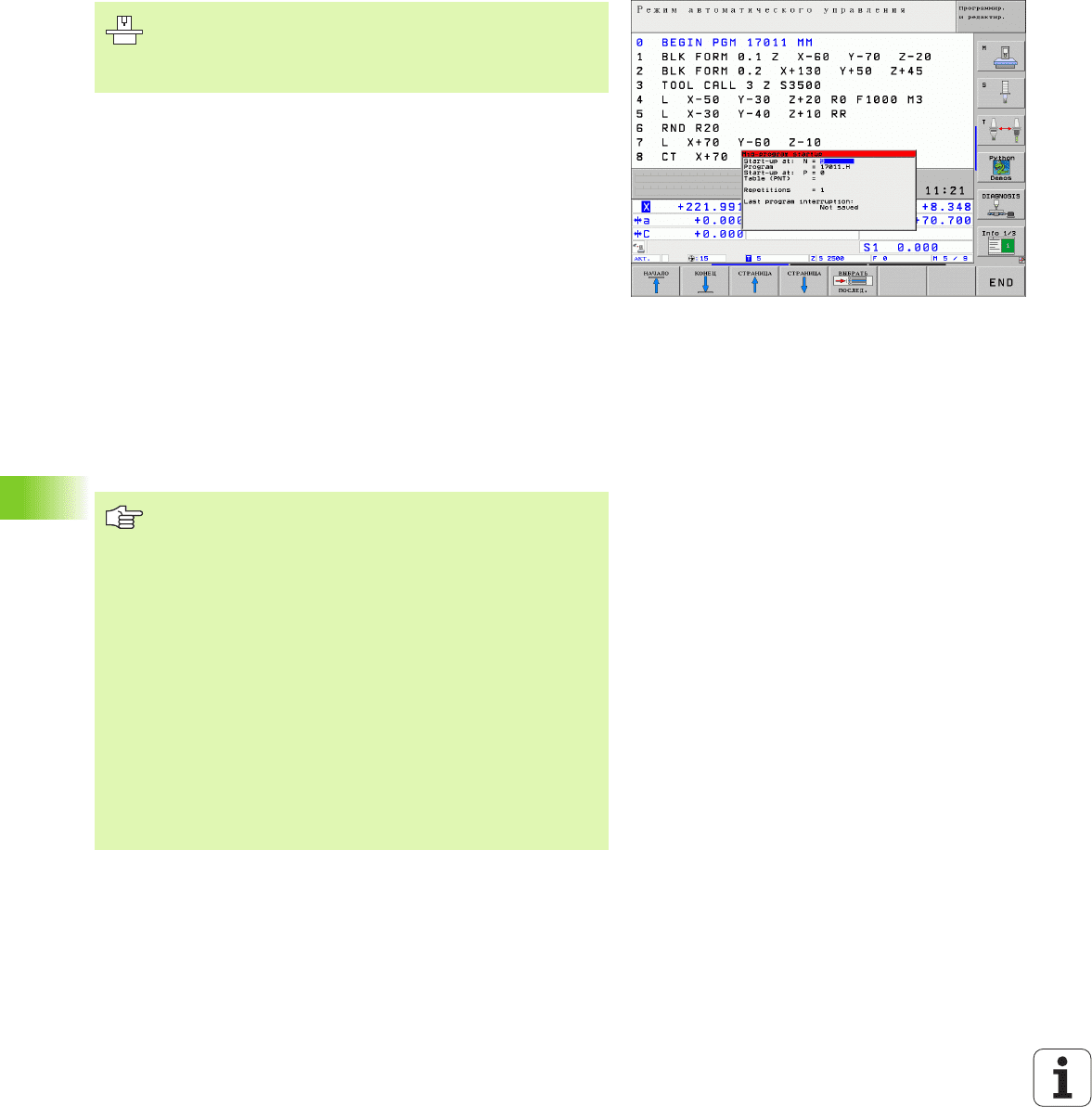

Выбор первого кадра актуальной программы в качестве начала
для поиска кадра: ввести GOTO “0”.
Выбор поиска кадра: клавишу ПОИСК КАДРА
нажать
Поиск кадра N: ввести номер N кадра, на котором
должен закончиваться поиск
Программа: ввести название программы,
содержащей кадр N
Повторения: ввести количество повторений,
которые должны учитываться при поиске кадра, в
случае если кадр N находится в повторении части
программы
Запуск поиска кадра: нажать внешнюю клавишу
СТАРТ
Подвод к контуру (смотри следующий фрагмент)
С помощью параметра станка 7680 определяется,
начинается ли предпрогон записи в случае
взаимосвязаных программ в предложени 0 главной
программы или в предложении 0 той программы, в
которой прогон программы был последний раз
прерван.
С помощью softkey 3D ROT можно переключать
систему координат для подвода к позиции входа в
программу между наклоненная/ненаклоненная а также
активное направление оси
инструмента.
Если хотите использовать предпрогон записи в
таблицы палет, то выберите сначала с помощью
клавишей со стрелкой в таблицы палет ту программу,
в которую хотите войти и потом выберите
непосредственно программируемую клавишу (Softkey)
ПРОГОН ДО ЗАПИСИ N.
Все циклы измерительного щупа пропускаются УЧПУ
во время поиска кадра. Параметры результатов,
описываемые этими циклами,
не содержат в данном
случае никаких значений.
Функции M142/M143 и M120 не допускаются при
поиске кадра.
TNC удаляет перед пуском поиска кадра движения
перемещения, которые были выполнены во время
программы с M118 (движение маховичком).
Если осуществляете пуск программы с определенного
кадра, содержащего M128, то УЧПУ производит
выравнивающеее движение. Выравнивающие
движения накладываются на движение подвода.
688 12 Тест программы и выполнение программы
12.4 Выполнение программы
Повторный наезд контура
С помощью функции НАЕЗД ПОЗИЦИИ ЧПУ перемещает
инструмент к контуру детали в следующих случаях:
Повторный подвод после перемещения рабочих органов во
время перерыва, выполненного без нажатия ВНУТРЕННИЙ
СТОП.
Повторный наезд после поиска кадра с ПОИСК КАДРА N, нпр.
после перерыва с ВНУТРЕННИЙ СТОП
Если изменилась позиция оси после открытия контура
регулирования
во время перерыва (зависить от станка)
Если в кадре перемещения программировали также не
управляемую ось (смотри „Программирование не управляемых
осей (оси счетчика)” на странице 683)
Выбор повторного наезда на контур:: выбрать
программируемую клавишу НАЕЗД ПОЗИЦИИ

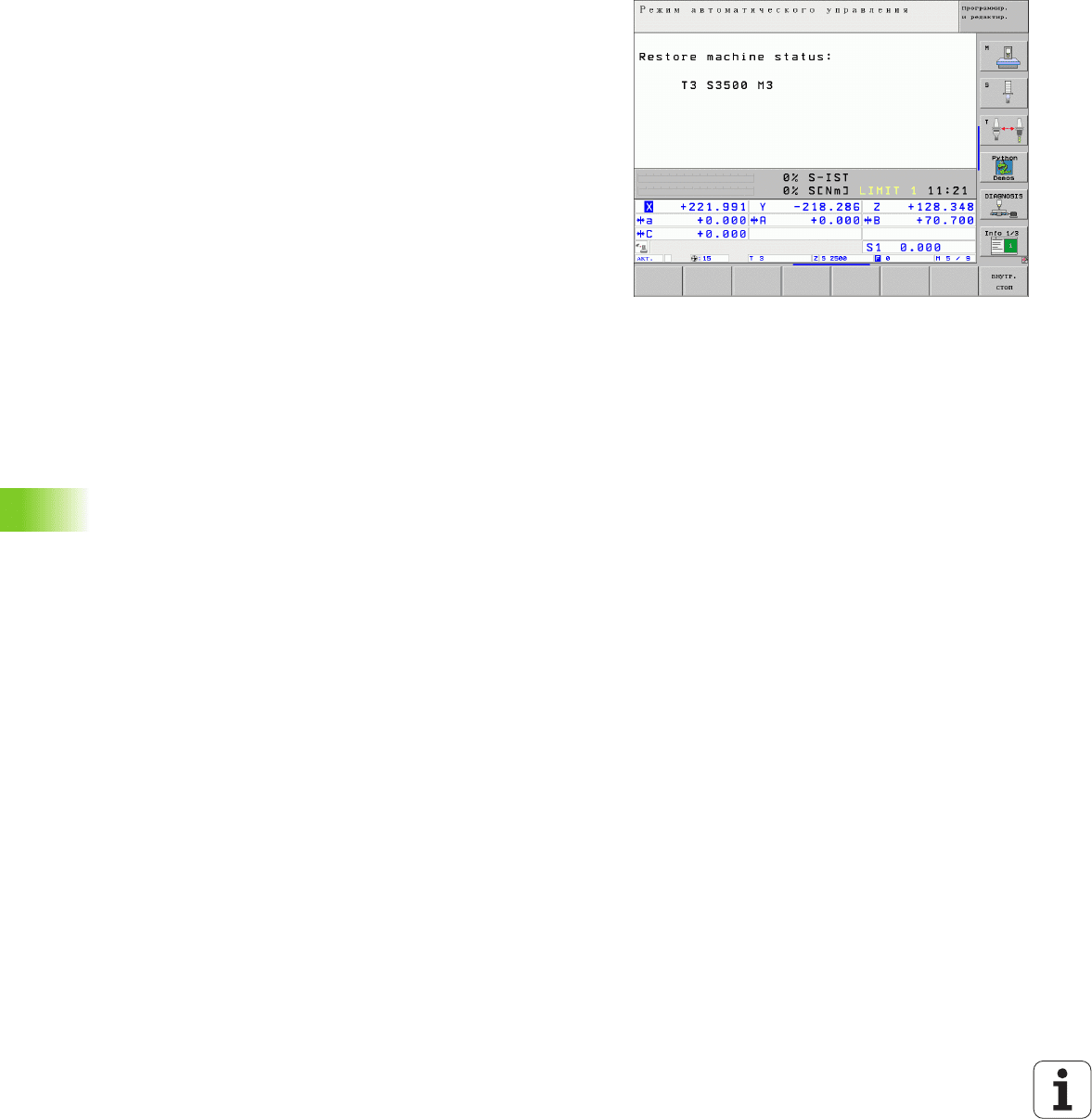

В данном случае возобновить состояние станка
Переместить оси в такой последовательности, которую
предлагает ЧПУ на экране: нажать внешнюю клавишу СТАРТ
или
переместить оси в любой последовательности:
программируемая клавиша НАЕЗД X, НАЕЗД Z итд. нажать и
активовать каждый раз с помощью внешней клавиши СТАРТ
Продолжение обработки: нажать внешнюю клавишу СТАРТ
HEIDENHAIN iTNC 530 689
12.4 Выполнение программы
Проверка использования инструмента
Для проверки работы инструмента, должны быть исполнены
следующие условия:
Бит2 параметра станка 7246 должен =1
Определение времени обработки в режиме работы Тест
программы должно быть активным
Проверяемая программа с диалогом открытым текстом должна
быть заранее полностью моделирована в режиме работы Тест
программы
Нажимая Softkey ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА
можете проверить перед запуском программы в
режиме работы
Отработка, распологают ли инструменты достаточной
стойкостью. УЧПУ сравнивает при этом актуальные значения
стойкости из таблицы инструментов с заданными значениями из
файла использования инструментов.
УЧПУ показывает после нажатия Softkey результат проверки
работы в наплывающем окне. Закрыть это окно нажимая клавишу
СЕ.
Функция проверки работы инструмента должна
активироваться производителем станков. Обратите
внимание на информацию в руководстве по
обслуживанию станка.
690 12 Тест программы и выполнение программы
12.4 Выполнение программы
УЧПУ записывает в памяти время рабочих интервалов
инструмента в отдельном файле с расширением
pgmname.H.T.DEP. (смотри „MOD-настройку зависимых файлов
изменить” на странице 734). Созданный файл проверки работы
инструмента содержит следующую информацию:
Графа Значение
TOKEN TOOL: время использования
инструмента за один TOOL CALL. Вводы
приводятся в хронологическом порядке
TTOTAL: общее время работы
инструмента
STOTAL: вызов подпрограммы (включая
циклы); вводы приведены в
хронологическом порядке
TIMETOTAL: общее время обработки
программы NC записывается в столбце
WTIME. В графе PATH УЧПУ записывает
тракт соответственной программы ЧУ.
Графа TIME содержит сумму
всех TIME-
вводов (только с шпиндель-вкл и без
ускоренных перемещений). Все
остальные графы УЧПУ обнуляет
TOOLFILE: в графе PATH TNC
записывает название директории
таблицы инструментов, с помощью
которой был выполнен тест программы.
Таким образом УЧПУ может определить
при поверке использования инструмента,
выполнялся ли тест программы с TOOL.T
TNR Номер инструмента (–1: еще
нет
инструмента)
IDX Индекс инструмента
НАЗВАНИЕ/
NAME
Имя инструмента из таблицы инструментов
TIME Время работы инструмента в секундах
RAD Радиус инструмента R + припуск
радиуса инструмента DR из таблицы
инструментов. Единица это 0.1µм
БЛОК Номер кадра, в котором программировался
TOOL CALL-кадр
PATH TOKEN = TOOL: название директории
активной главной программы или
подпрограммы
TOKEN = STOTAL: название директории
подпрограммы
