HEIDENHAIN iTNC 530 701
12.8 Глобальные настройки программы (опция ПО)
Совмещение работы маховичка
С помощью функции совмещения работы маховичка оператор
допускает перемещение при использовании маховичка во время
отработки программы.
В графе Maкс.-значение определяется максимально
допускаемый путь, для перемещения с помощью маховичка.
Действительное значение пути на каждой оси ЧПУ записывает в
графе Значение пуска, в момент прервания прогона программы
(STIB=OFF). Значение пуска сохраняется в
памяти до его
удаления оператором, даже в случае сбоя электроснабжения.
Значение пуска можно редактировать, ЧПУ уменьшает тогда
записанное оператором значение на соответственное Maкс.-
значение.
Если при активировании функции имеется Значение
пуска, тогда ЧПУ вызывает при закрытии окна
функцию повторного подвода к контуру, для
перемещения на определенное значение (смотри
„Повторный наезд контура” на странице 688).
Уже определенный в программе ЧУ с помощью M118
максимальный путь перемещения перезаписывается
значением, занесенным в поле ввода. Значения
перемещений, выполненных с
помощью маховичка
при использовании M118 ЧПУ записывает в графе
Значение пуска поля ввода, так что при
активировании не возникает ошибка в индикации. Если
путь перемещения, выполненный при использовании
M118 является больше допускаемого в поле ввода
максимального значения, тогда ЧПУ вызывает при
закрытии окна функцию повторного подвода к контуру,
для перемещения на
значение разницы по длине
(смотри „Повторный наезд контура” на странице 688).
Если оператор захочет ввести Значение пуска,
которое является больше Maкс.-значения, тогда ЧПУ
выдает сообщение об ошибках. Значение пуска не
записывать принципиально больше Maкс.-значения.
Maкс.-значение вводить не очень большим. TNC
уменьшает диапазон перемещения на заданное
значение в
положительном и отрицательном
направлении.
702 12 Тест программы и выполнение программы
12.8 Глобальные настройки программы (опция ПО)
Виртуальная ось VT
Можно активировать действие маховичка также в активном в
данный момент направлении оси инструмента. Для
активирования этой функции находится в распоряжении строка
VT (Virtual Toolaxis).
С помощью маховичка HR 420 можно выбрать ось VT, чтобы
выполнить сначала перемещение в виртуальном направлении
оси (смотри „Выбор перемещаемой оси” на странице 75).
Также в дополнительной индикации состояния
(закладка POS)
TNC показывает значение перемещения в виртуальной оси, а
именно в своей индикации положения VT.
TNC деактивирует значение перемещения в
виртуальной оси, как только вызывается новый
инструмент.
Можно выполнять перемещения в виртуальной оси с
помощью маховичка только при неактивном DCM.
HEIDENHAIN iTNC 530 703
12.9 Адаптивное регулирование подачи AFC (опция ПО)
12.9 Адаптивное регулирование
подачи AFC (опция ПО)
Применение
При адаптивном регулировании подачи ЧПУ регулирует подачу по
контуре автоматически в зависимости от актуальной мощности
шпинделя во время отработки программы. Подходящую для
каждого прохода обработки следует устанавить путем прохода
обучения и ЧПУ сохраняет в памяти эти данные в
принадлежащем к программе обработки файле. При пуске
соответственного шага обработки, осуществляемом как правило
путем включения шпинделя с M3, ЧПУ так регулирует подачу, что
ее значение лежит в определяемых оператором пределах.
Таким образом можно избежать отрицательных воздействий на
инструмент, обрабатываемую деталь и станок, возникаемых
иногда из-за изменяющихся условий резания. Условия резания
изменяется особенно из-за:
Износа инструмента
Колебающиеся значения глубины резания, появляющиеся
часто
в случае чугунных загатовок
Колебающейся твердости, возникающей из-за соединений
материала
Функция AFC должна быть активирована и
согласована производителем станков. Обратите
внимание на информацию в руководстве по
обслуживанию станка.
Производитель станков может также определить,
должно TNC использовать мощность шпинделя или
другое произвольное значение в качестве начального
значения для регулирования подачей.
Для инструментов величиной диаметра меньше 5 мм
адаптивное регулирование подачи не является
целесообразным. Предельный диаметр может быть
даже больше, если номинальная мощность шпинделя
является очень большой.
Для видов обработки, для которых следует
согласовывать подачу и обороты шпинделя (нпр. при
нарезании внутренной резьбы), нельзя использовать
адаптивное регулирование подачи.
704 12 Тест программы и выполнение программы
12.9 Адаптивное регулирование подачи AFC (опция ПО)
Применение адаптивного регулирования подачи AFC
предоставляет следующие преимущества:
Оптимизирование времени обработки
Путем регулирования подачи ЧПУ пробует, обученную раньше
максимальну мощность шпинделя удеражть в все время
обработки. Общее время обработки сокращается путем
увеличения подачи в зонах обработки с небольшим снятием
материала
Надзор за инструментом
Если мощность шпинделя превышает обученное максимальное
значение, тогда ЧПУ
настолько уменьшает подачу, чтобы
достигнуть эталонного значения мощности шпинделя. Если при
отработке превышается максимальная мощность шпинделя и
одновременно определенная оператором минимальная подача
не достигается, тогда ЧПУ отключает обработку. Таким образом
можно избежать последствий, а именно поломки фрезы или
износа фрезы.
Защита механики станка
Путем своевременного уменьшения подачи или
соответственных отключений можно
избежать повреждениям
станка, вызываемым перегрузкой.
HEIDENHAIN iTNC 530 705
12.9 Адаптивное регулирование подачи AFC (опция ПО)
Определение основных уставок AFC
В таблице AFC.TAB, которая должна сохраняться в каталоге Root
TNC:\, определяете все условия для регулирования, которыми
должно пользоваться ЧПУ при регулировании подачи.
Данные в этой таблице являются стандратными данными,
копируемыми при каждом проходе обучения в соответственный,
принадлежащий к программе обработки файл и служат в качестве
основы для регулирования. Следующие данные следует
определить
в этой таблице:
Графа Функция
NR Текущий номер строки в таблице (не имеет другой
функции)
AFC Название настройки регулирования. Это название
следует записать в графе AFC таблицы
инструментов. Оно определяет присвоение
параметров реглирования к соответственному
инструменту
FMIN Подача, в случае которой ЧПУ должно отключить
обработку. Записать процентное значение
относительно программированной подачи.
Пределы ввода: 50 до 100%
FMAX Максимальня подача
в материале, до уровня
которой ЧПУ может автоматически увеличивать
скорость резания. Записать процентное значение
относительно программированной подачи
FIDL Подача, с которой ЧПУ должно перемещать
инструмент, если он не режет (подача в воздухе).
Записать процентное значение относительно
программированной подачи
FENT Подача, с которой ЧПУ должно перемещать
инструмент, если он врезается в материал или
выходит
из материала. Записать процентное
значение относительно программированной
подачи. Максимальное значение ввода: 100%
706 12 Тест программы и выполнение программы
12.9 Адаптивное регулирование подачи AFC (опция ПО)
OVLD Противодействие, выполняемое ЧПУ в случае
перегрузки:
M: отработка макросов определенных
производителем станков
S: выполнить тут же NC-стоп
F: останов управления, после выхода
инструмента из материала
E: только сообщение об ошибках на дисплее
-: не выполнять противодействия в случае
перегрузки
ЧПУ выполняет противодействие в случае
перегрузки, если при активном регулировании
максимальная
мощность шпинделя превышена на
больше чем 1 секунду и при этом одновременно не
достигается определенная оператором
минимальная подача Ввести желаемую функцию с
помощью клавиатуры ASCII
POUT Мощность шпниделя, при которой ЧПУ должно
распознавать выход за пределы заготовки.
Записать процентное значение относительно
обученной эталонной нагрузки. Рекомендуемое
значение: 8%
SENS Чувствительность (агрессивность) регулирования.
Можно ввести значения от
50 до 200. 50
соответствует инертному, 200 очень агрессивному
регулированию. Агрессивное регулирование
реагирует быстро и с большими изменениями
значений, однако часто появляется
перерегулирование. Рекомендуемое значение: 100
PLC Значение, которое ЧП должно передавать в начале
прохода обработки в PLC. Функцию определяет
производитель станков, обратите внимание на
руководство по обслуживанию
В таблице AFC.TAB можно дефинировать
произвольно много уставок регулирования (строк).
Если в каталоге TNC:\ нет таблицы AFC.TAB, тогда
ЧПУ использует для прохода обучения внутреннее
определенные настройки регулирования.
Рекомендуется однако работать с таблицей AFC.TAB.
Графа Функция
HEIDENHAIN iTNC 530 707
12.9 Адаптивное регулирование подачи AFC (опция ПО)
Файл AFC.TAB можно создать следующим образом (требуется
только, если файл еще не имеется):
выбрать режим работы Программирование/редактирование.
Выбрать управление файлами: нажать клавишу PGM MGT.
выбрать каталог TNC:\
Новый файл AFC.TAB открыть, с помощью клавиши ENT
подтвердить: TNC показывает список с форматами таблицы
Выбрать формат таблицы AFC.TAB и с помощью клавиши ENT
подтвердить: TNC создает таблицу с настройками
регулирования Стандарт.
708 12 Тест программы и выполнение программы
12.9 Адаптивное регулирование подачи AFC (опция ПО)
Выполнить проход для обучения
При проходе обучения ЧПУ копирует сначала для каждого
прохода обработки дефинированные в таблице AFC.TAB
основные настройки в файл <имя>.H.AFC.DEP. <Имя>
соответствует при этом названию программы ЧУ, для которой
проводили проход обучения. Дополнительно ЧПУ регистрирует
возникающую при проходе обучения максимальную мощность
шпиниделя и сохраняет это значение также в таблице.
Каждая строка
файла <имя>.H.AFC.DEP соответствует проходу
обработки, запускаемого с M3 (или M4) и закончиваемого с M5.
Все данные файла <имя>.H.AFC.DEP можно редактировать, если
необходимо оптимизировать параметры. Если выполнили
оптимизацию параметров по сравнении с записанными в таблице
AFC.TAB значениями, тогда ЧПУ маркирует с помощью * перед
настройкой регулирования в графе AFC. Кроме данных
из
таблицы AFC.TAB (смотри „Определение основных уставок AFC”
на странице 705), ЧПУ сохраняет еще следующую
дополнительную информацию в файле <имя>.H.AFC.DEP:
Графа Функция
NR Номер шага обработки
TOOL Номер или имя инструмента, с помощью которого
производится шаг обработки (не редактируемые)
IDX Индекс инструмента, с помощью которого
производится шаг обработки (не редактируемые)
N Разные виды вызова инструмента:
0: инструмент вызывается с помощью номера
инструмента
1: инструмент вызывается с помощью названия
инструмента
PREF Эталонная нагрузка шпинделя. ЧПУ определяет
процентное значение, относительно номинальной
мощности шпинделя
ST Состояние шага обработки:
L: при последующей обработке выполняется
проход обучения для этого шага обработки, уже
записанные значения в строке перезаписываются
ЧПУ
C: проход обучения выполнен успешно. При
следующей обработке можно пользоваться
автоматическим регулированем подачи
AFC Название настройки регулирования
HEIDENHAIN iTNC 530 709
12.9 Адаптивное регулирование подачи AFC (опция ПО)
До выполнения прохода обучения следует обратить внимание на
следующие условия:
При необходимости согласовать настройки регулирования в
таблице AFC.TAB
Записать желаемые настройки регулирования для всех
инструментов в графе AFC таблицы инструментов TOOL.T
Выбрать программу, которую следует обучить
Активировать функцию адаптивного регулирования подачи с
помощью Softkey (смотри „AFC активировать/деактивировать”
на странице 711)

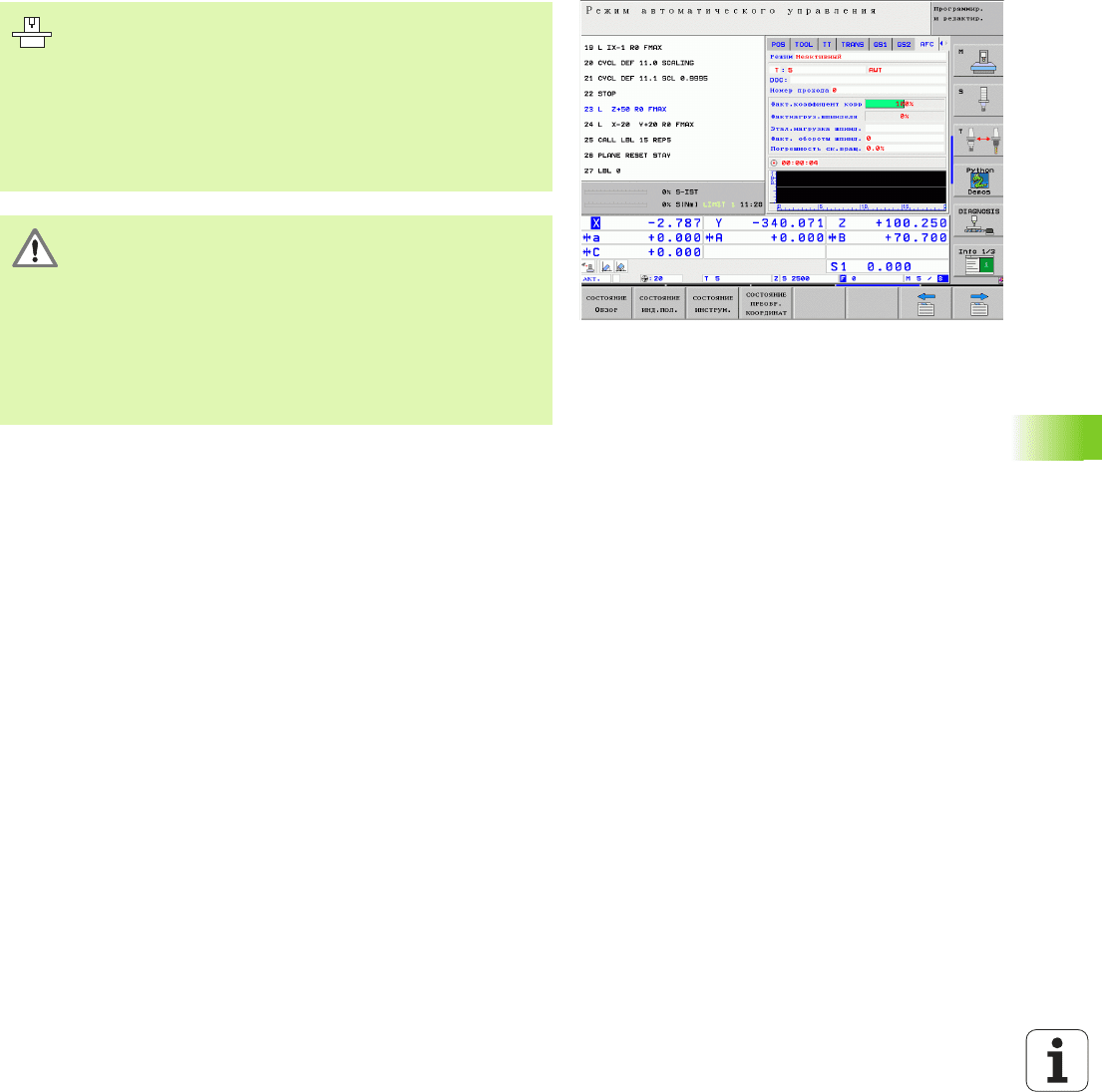

Если выполняется проход для обучения, тогда ЧПУ
показывает в рабочем окне установленную до сих пор
эталонную мощность шпинделя.
Можно отменить в любое время эту эталонную
мощность, нажимая клавишу PREF RESET. TNC
запускает заново фазу обучения.
Если выполняется проход обучения, тогда ЧПУ
устанавливает обороты шпинделя в системе на 100%.
Скорость вращения шпинделя тогда больше не
изменимая
.
Можно произвольно изменять значение подачи
потенциометром во время прохода обучения и таким
образом повлиять на устанавляемую эталонную
нагрузку.
Нет необходимости выполнять шаг обработки в
режиме обучения. Если условия резания изменяются
только незначительно, тогда можно переключить сразу
на режим регулирования. Нажать для этого Softkey
КОНЕЦ ОБУЧЕНИЯ, состояние изменяется тогда с L
на
C.
Проход обучения можно произвольно часто повторять.
Для этого следует переключить статус вручную с ST
снова на L. Повторение прохода обучения может
оказаться необходимым, если программированная
подача является очень большой и во время отработки
приходится сильно поворочивать назад гайку
потенциометра подачи.
ЧПУ переключает состояние с Обучения (L) на
Регулирование (C) только
тогда, если установленная
эталонная нагрузка состовляет больше 2%. Для
значений меньше этого предела адаптивное
регулирование подачи не производится.
710 12 Тест программы и выполнение программы
12.9 Адаптивное регулирование подачи AFC (опция ПО)
Для выбора файла <имя>.H.AFC.DEP и его редактирования
следует:
Выбрать режим работы Прогон программы до
конца
Переключение линейки с Softkey
Выбрать таблицу с настройками AFC
Если требуется выполнить оптимизирование
параметров
Можно изменить файл <название>.H.AFC.DEP также в режиме
работы Программирование/редактирование. Если требуется,
можно там также удалить часть обработки (полную строку).
Для одного инструмента можно обучить произвольно
много шагов обработки. Для этого производитель
станков ставит функцию в равпоряжение или
интегрирует эту возможность в функциях M3/M4 и M5.
Обратите внимание на руководство по обслуживанию
станка.
Производитель станков может предоставить функцию
в распоряжение, с помощью которой можно
автоматически закончивать проход обучения через
определяемое
оператором время. Обратите внимание
на руководство по обслуживанию станка.
Обратите внимание, что файла <имя>.H.AFC.DEP не
можно редктировать, как долго программа ЧУ <имя>.H
отрабатывается. ЧПУ показывает данные в таблице
красным цветом.
ЧПУ отменяет блокировку редактирования тогда,
когда будет отработана одна из следующих функций:
M02
M30
END PGM
Для редактирования файла <имя>.H.AFC.DEP
следует так настраивать управление файлами, чтобы
TNC показывало неавтономные файлы (смотри „PGM
MGT конфигурировать” на странице 733).
