HEIDENHAIN iTNC 530 691
12.4 Выполнение программы
При проверке использования инструментов файла палет имеются
две возможности в распоряжении:
Подсвеченное поле стоит на файле палет на записи палеты:
УЧПУ производит проверку инструментов для целой палеты
Подсвеченное поле стоит на файле палет на записи
программы:
УЧПУ выполняет проверку использования инструментов только
для избранной программы
692 12 Тест программы и выполнение программы
12.5 Автоматический пуск программы
12.5 Автоматический пуск
программы
Применение

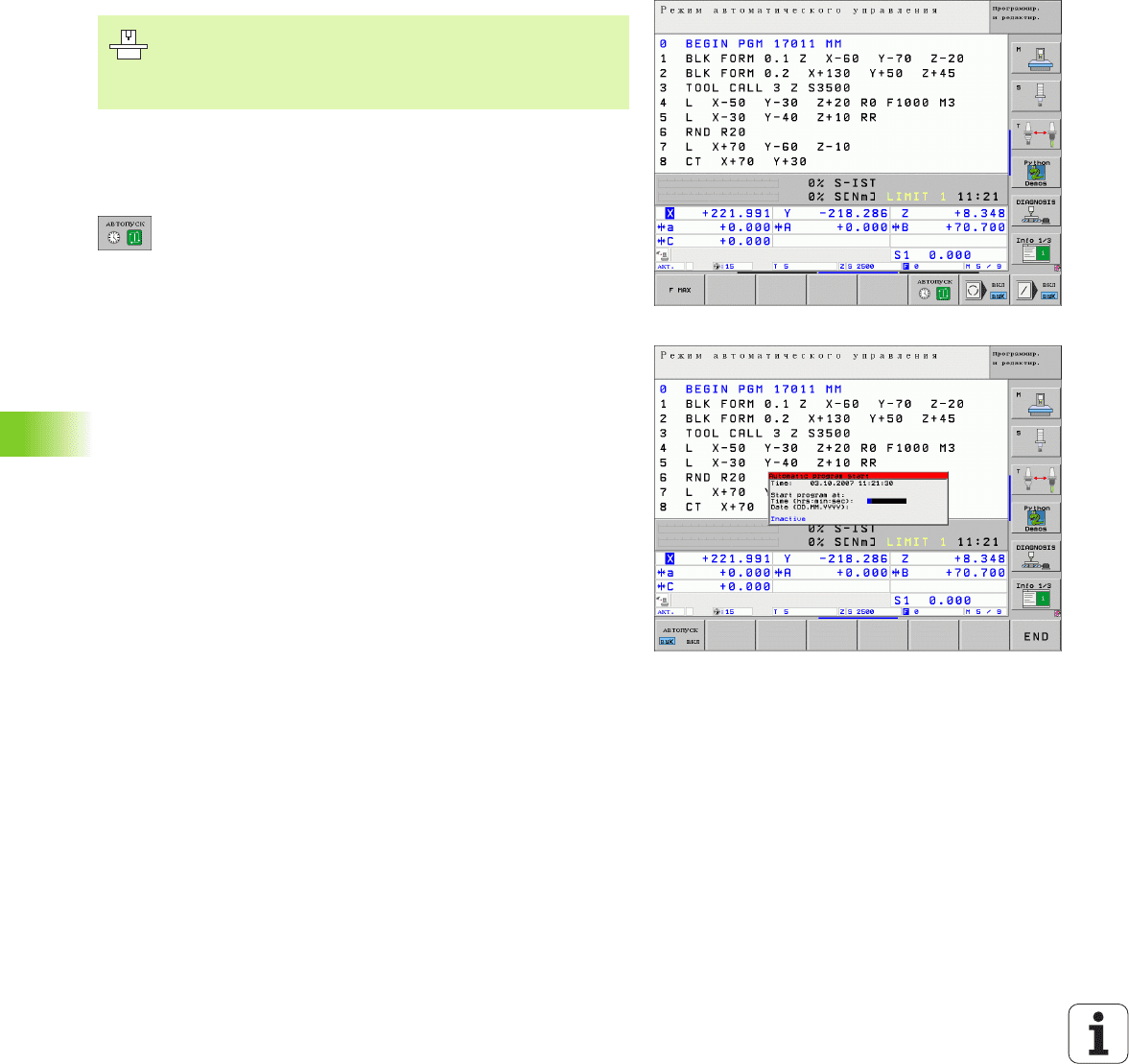

Используя softkey АВТОСТАРТ (смотри рисунок с правой стороны
вверху), можно в режиме работы выполнения программы
провести пуск активной в данном режиме работы программы в
любой момент:
Активировать окно для установления времени
пуска (смотри рисунок направо по середине)
Время (ч:мин:сек): время, когда должен
произойти пуск программы
Дата (ДД.MM.ГГГГ): дата, когда должен поизойти
пуск программы
Чтобы активировать пуск программы: клавишу
АВТОСТАРТ переключить на ОN
Чтобы провести автоматический пуск программы, ЧПУ
должно быть подготовлено производителем станков,
обратите внимание на инструкцию обслуживания
станка.
HEIDENHAIN iTNC 530 693
12.6 Пропуск кадров
12.6 Пропуск кадров
Применение
Кадры, обозначённые при программировании знаком “/”, можно
пропустить при отладке или при отработке программы:
Кадров программы со знаком “/” не выполнять или
не тестовать: переключить программируемую
клавишу на ВКЛ.
Кадры программы со знаком “/” выполнить или
тестовать: переключить программируемую
клавишу на ВЫКЛ.
Стирание „/“-знака
В режиме работы Программирование/редактирование
выбрать кадр, в котором следует удалить знак выделения
„/“-знак удалить
Эта функция не действительна для TOOL DEF-
предложений.
В последнюю очередь выбранная настройка
сохраняется даже после перерыва в
электроснабжении.
694 12 Тест программы и выполнение программы
12.7 Возможность выбора остановления отработки программы
12.7 Возможность выбора
остановления отработки
программы
Применение
ЧПУ прерывает, если такое назначено, выполнение программы в
кадрах с запрограммированной M1. Если используется M1 в
режиме работы Прогон программы, то ЧПУ не выключает
шпинделя и СОЖ.
Не прерывать отработки программы или теста
программы в кадрах с M1: переключить
программируемую клавишу на ВЫКЛ.
Прервание отработки программы или теста
программы в кадрах с M1: переключить
программируемую клавишу на ON (ВКЛ)
HEIDENHAIN iTNC 530 695
12.8 Глобальные настройки программы (опция ПО)
12.8 Глобальные настройки
программы (опция ПО)
Применение
Функция Глобальные настройки программы, применяемая
особенно для обработки крупных отливов, находится в
распоряжении в режимах работы прогона программы и в режиме
MDI. Можно таким образом определять преобразования
координат и настройки, действующие глобально и с совмещением
с выбранной программой ЧУ, без изменения для этого
программы.
Можно активировать глобальные настройки программы также в
течение программы или их деактивировать, если оператор не
прервал прогона программы (смотри „Прервание обработки” на
странице 682).

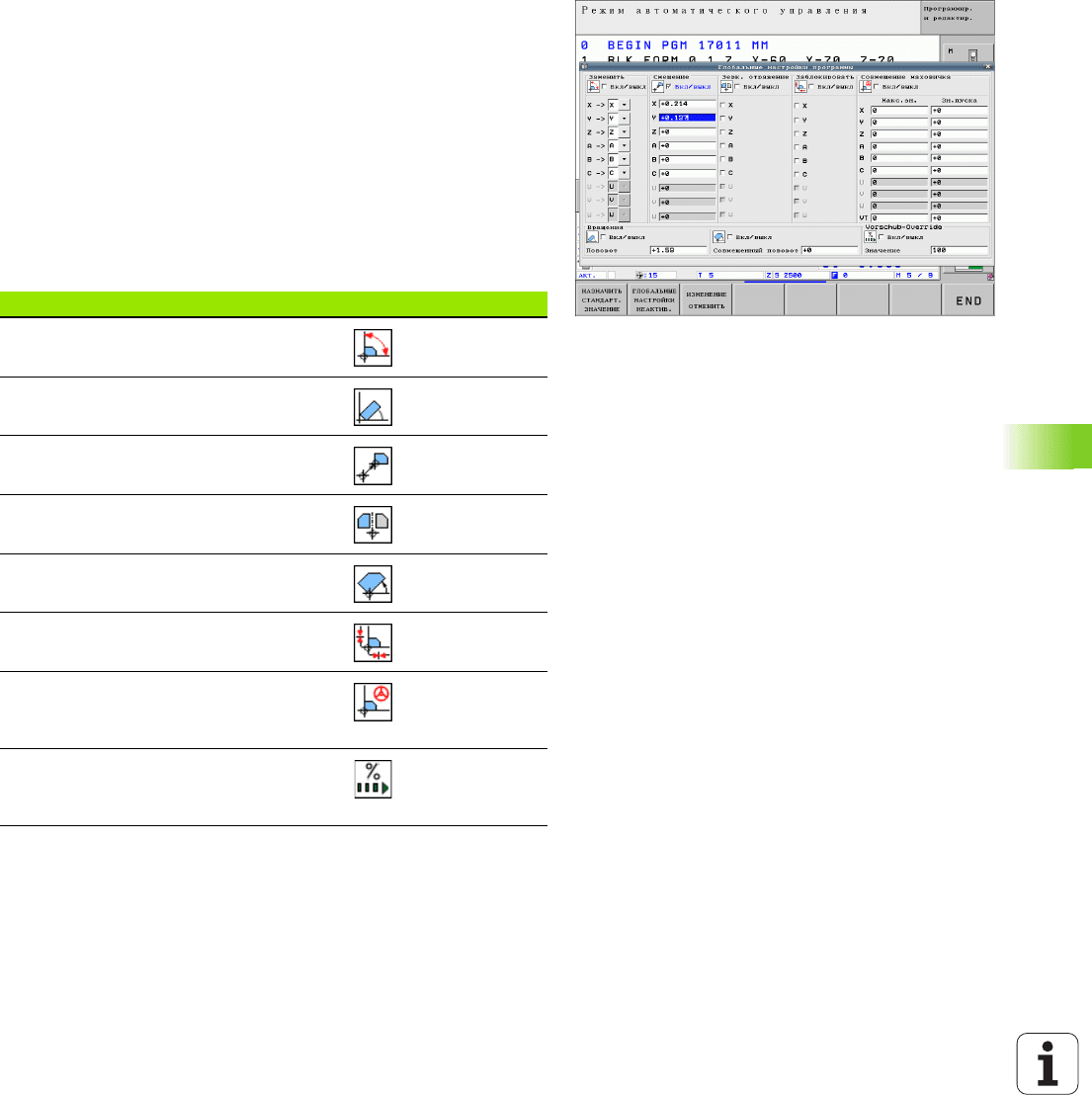

Следующие глобальные настройки программы стоят в
распоряжении:
Функции Иконка Страница
Замена осей Страница
698
Поворот Страница
698
Дополнительное, аддитивное
смещение нулевой точки
Страница
699
Совмещенное зеркальное
отображение
Страница
699
Совмещенный поворот Страница
700
Блокирование осей Страница
700
Определение активирования
маховичка, также в виртуальном
направлении оси
Страница
701
Определение глобально
действительного коэффицента
подачи
Страница
700
696 12 Тест программы и выполнение программы
12.8 Глобальные настройки программы (опция ПО)
Функцию активировать/деактивировать
Выбрать режим работы прогона программы или
режим рабоы MDI
Переключить линейку softkey
Вызвать формуляр глобальных уставок
программы
Активировать желаемые функции с
соответственными значениями
Глобальные настройки программы не можно
использовать, если оператор применял функцию M91/
M92 (перемещение на жесткие позиции станка) в
программе ЧУ.
Функцию Look Ahead M120 можно применять, если
оператор активировал глобальные настройки
программы до запуска программы. Если M120
является активной и оператор изменяет в программе
глобальные настройки, тогда УЧПУ выдает сообщение
об ошибках и
блокирует дальшую отработку.
При активном надзоре за столкновениями DCM нельзя
дефинировать совмещение работы маховичка.
УЧПУ изображает все оси, которые не являются
активными на станке, серым цветом в формуляре.
Глобальные настройки программы остаются
активными до их сброса вручную оператором.
УЧПУ показывает в индикации положения символ ,
если одна из глобальных уставок программы является
активной.
Если в маске управления файлами оператор выбирает
программу, что ЧПУ выдает предупреждение, в случае
если глобальные настройки программы являются
активными. Можно квитировать сообщение нажимая
Softkey или вызвать
сразу формуляр для выполнения
изменений.
Глобальные настройки программы не действуют в
режиме работы smarT.NC.
Если несколько глобальных уставок программы
активируется одновременно, тогда ЧПУ рассчитывает
преобразования в следующеий последовательности:
1: замена оси
2: поворот
3: сдвиг
4: зеркальное отражение
5: дополнительный поворот
HEIDENHAIN iTNC 530 697
12.8 Глобальные настройки программы (опция ПО)
Остальные функции, блокировка осей, совмещение работы
маховичка и коэффицент подачи действуют независимо друг от
друга.

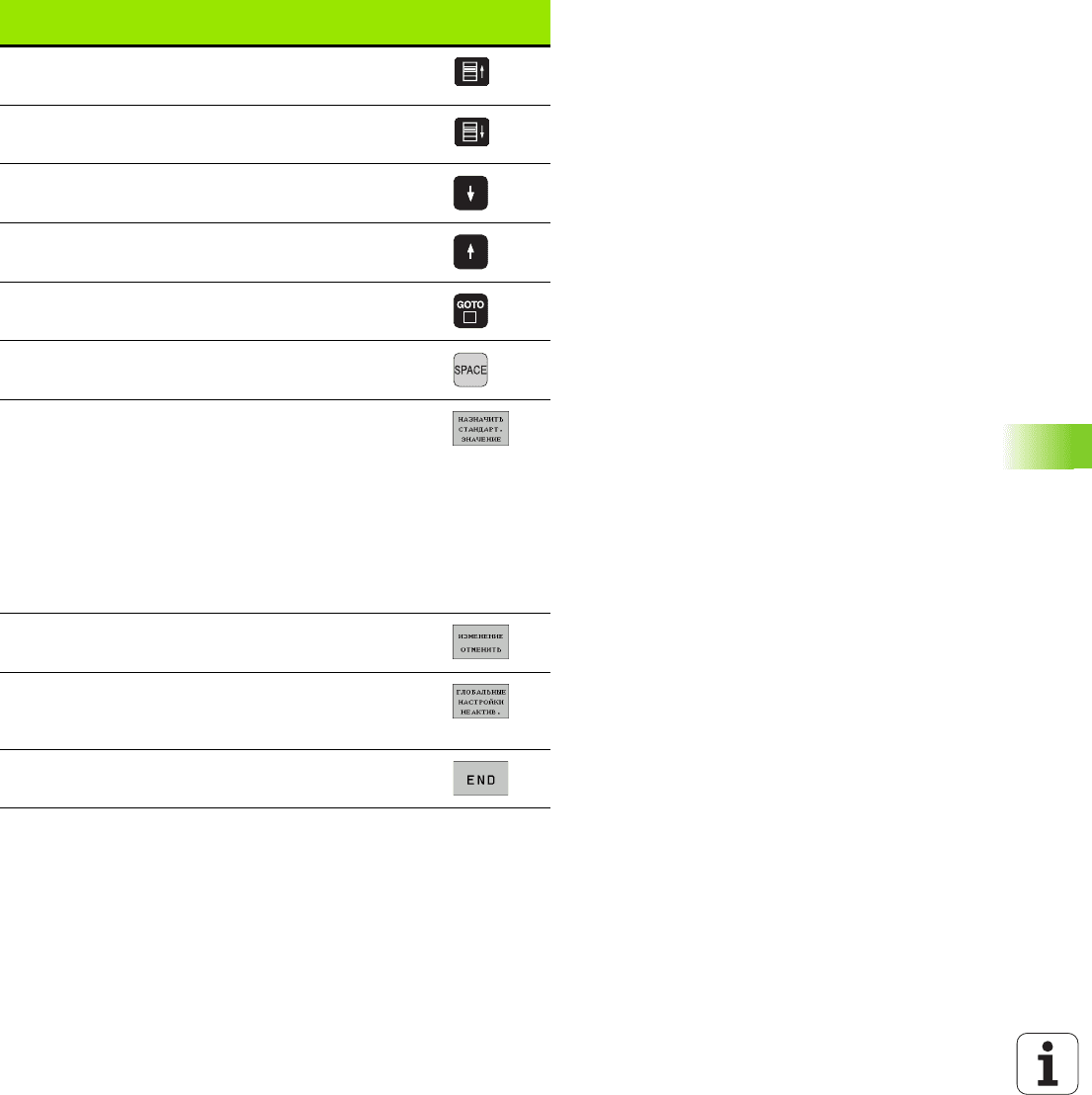

Для навигации в формуляре в распоряжении оператора
находятся следующие функции. Дополнительно можно
обслуживать формуляр с помощью мыши.
Функции
Клавиша/
Softkey
Прыжок к предыдущей функции
Прыжок к следующей функции
Выбрать следующий элемент
Выбрать предыдущий элемент
Заменить функцию Оси: открыть список
распологаемых осей
Функция Включить/выключить, если фокус лежит
на сheckbox
Сброс функции глобальных уставок программы:
Деактивировать все функции
Все записанные значения устанавить = 0,
коэффицент подачи = 100. Базовый поворот
устанавить = 0, если предустановки из таблицы
не
являются активными, иначе ЧПУ
устанавливает в таблицы предустановок в
качестве активного записанное значение
базового поворота
Отмена всех изменений исходя из последнего
вызова формуляра
Деактивировать все активные функции,
записанные или устанавленные значения
сохраняются.
Записать все изменения в памяти и закрыть
формуляр
698 12 Тест программы и выполнение программы
12.8 Глобальные настройки программы (опция ПО)
Замена осей
С помощью функции замены осей можно в произвольной
программе ЧУ согласовывать программированные оси с
конфигурацией осей станка или с имеющейся ситуацией зажима:
В формуляре глобальных уставок программы устанавить фокус
на Замена вкл/выкл, функцию активировать нажимая клавишу
SPACE
С помощью клавиши со стрелкой фокус переместить на строку,
в которой слева находится заменяемая ось
Нажать клавишу GOTO, для индикации списка осей, которые
следует заменить
С помощью клавиши со стрелкой вниз выбрать ось, которую
следует заменить и подтвердить нажимая ENT
Если оператор работает с помощью мыши, то можно щелкнуть на
«спускающееся» меню и прямо выбрать желаемую ось.
Поворот
С помощью функции поворота компенсируется наклонное
положение заготовки. Способ действия соответствует функции
базовый поворот, которую можно применять в ручном режиме
используя функции ощупывания. Следственно ЧПУ
синхронизирует записанные в формуляре значения со
значениями в меню базового поворота и наоборот.
после активирования функции замены осей, все
произведенные преобразования воздействуют на
замененную ось.
Обратить внимание, чтобы целесообразно провести
замену осей, иначе ЧПУ выдает сообщение об
ошибках.
Обратить внимание, что после активирования этой
функции требуется повторный подвод к контуру. ЧПУ
вызывает меню повторного подвода автоматически
после закрытия формуляра (смотри „Повторный наезд
контура” на
странице 688).
Обратить внимание, что после активирования этой
функции требуется повторный подвод к контуру. ЧПУ
вызывает меню повторного подвода автоматически
после закрытия формуляра (смотри „Повторный наезд
контура” на странице 688).
HEIDENHAIN iTNC 530 699
12.8 Глобальные настройки программы (опция ПО)
Дополнительное, аддитивное смещение
нулевой точки
С помощью функции аддитивного смещения нулевой точки можно
компенсировать произвольные смещения во всех активных осях.
Совмещенное зеркальное отображение
Используя функцию совмещенного зеркального отображения
можно произвести зеркальное отображение всех активных осей.
В формуляре глобальных уставок программы устанавить фокус
на Зерк.отображение вкл/выкл, функцию активировать
нажимая клавишу SPACE
С помощью клавиши со стрелкой вниз устанавить фокус на оси,
которую следует отображать
Нажать клавишу SPACE для отображения. Повторное нажатие
клавиши SPACE отменяет снова функцию
Если оператор работает с помощью мыши, то можно щелкнуть на
соответственную ось и прямо выбрать желаемую ось.
Определенные в формуляре значения действуют
дополнительно к дефинированным в программе, а
именно в цикле 7 (смещение нулевой точки)
значениям.
Следует обратить внимание, что смещения при
активной наклоненной плоскости обработки действуют
в системе координат станка.
Обратить внимание, что после активирования этой
функции требуется повторный подвод к контуру. ЧПУ
вызывает меню повторного подвода автоматически
после закрытия формуляра (смотри „Повторный наезд
контура” на странице 688).
Определенные в формуляре оси зеркального
отображения действуют дополнительно к
дефинированным в программе, а именно в цикле 8
(зеркальное отображение) значениям.
Обратить внимание, что после активирования этой
функции требуется повторный подвод к контуру. ЧПУ
вызывает меню повторного подвода автоматически
после закрытия формуляра (смотри „Повторный наезд
контура” на странице 688).
700 12 Тест программы и выполнение программы
12.8 Глобальные настройки программы (опция ПО)
Совмещенный поворот
С помощью функции совмещения поворота можно дефинировать
произвольный поворот системы координат на актуально активной
плоскости обработки.
Блокирование осей
С помощью этой функции можно блокировать все активные оси.
ЧПУ не производит тогда при отработке программы перемещений
в блокированных осях.
В формуляре глобальных уставок программы устанавить фокус
на Блокировка вкл/выкл, функцию активировать с помощью
SPACE клавиши
С помощью клавиши со стрелкой вниз устанавить фокус на оси,
которую следует блокировать
Нажать клавишу SPACE для блокировки. Повторное нажатие
клавиши SPACE отменяет снова функцию
Если оператор работает с помощью мыши, то можно щелкнуть на
соответственную ось и прямо выбрать желаемую ось.
Коэффицент подачи
С помощью функции коэффицента подачи можно уменьшать или
увеличивать программированную подачу в процентном
отношении. ЧПУ допускает вводы от 1 до 1000%.
Определенный в формуляре совмещенный поворот
действует дополнительно к уже дефинированному в
программе, цикл 10 (вращение) значению.
Обратить внимание, что после активирования этой
функции требуется повторный подвод к контуру. ЧПУ
вызывает меню повторного подвода автоматически
после закрытия формуляра (смотри „Повторный наезд
контура” на странице 688).
Обратить внимание, чтобы при активировании этой
функции позиция блокированной оси не вызвала
столкновения.
Обратить внимание, что ЧПУ всегда относить
коэффицент подачи к актуальной подачи, которая
иногда уменьшается или увеличивается путем
регулирования подачи потенциометром.
