Штропа
Штропа (рисунок 6.7) предназначены для подвески элеватора,
представляют собой замкнутую стальную петлю овальной конфигурации,
значительно вытянутую по одной оси.
Штропы изготавливаются двух типов:
тип I – с круглыми поперечными сечениями по всему периметру
штропа.
тип II – со сплошными поперечными сечениями в верхней
изогнутой части штропа.
Кроме того, штропа изготавливается в трех исполнениях: А – без
безопасной ручки, Б и С – с безопасной ручкой.
Технические характеристики штроп эксплуатационных
Таблица 6.17
Показатели РИ-Э/10 ШЭ-28 ШЭ-32
ШЭ-
50
ШЭ-80
Тип конструкции I II II II I
Исполнение А В Б В Б В Б Б В
Наибольшая
грузоподъемность
комплектной пары
штропов, т.
10 28 32 50 80
Диаметр
поперечного
сечения, мм.
30 35 40 45 60
Габаритные размеры, мм
Длина 920 850 850 890 890
Ширина 180 120 220 370 225 375 240 400 485
Масса полного
комплекта, кг.
21 22 29 31 37 39 48 50 120
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
32

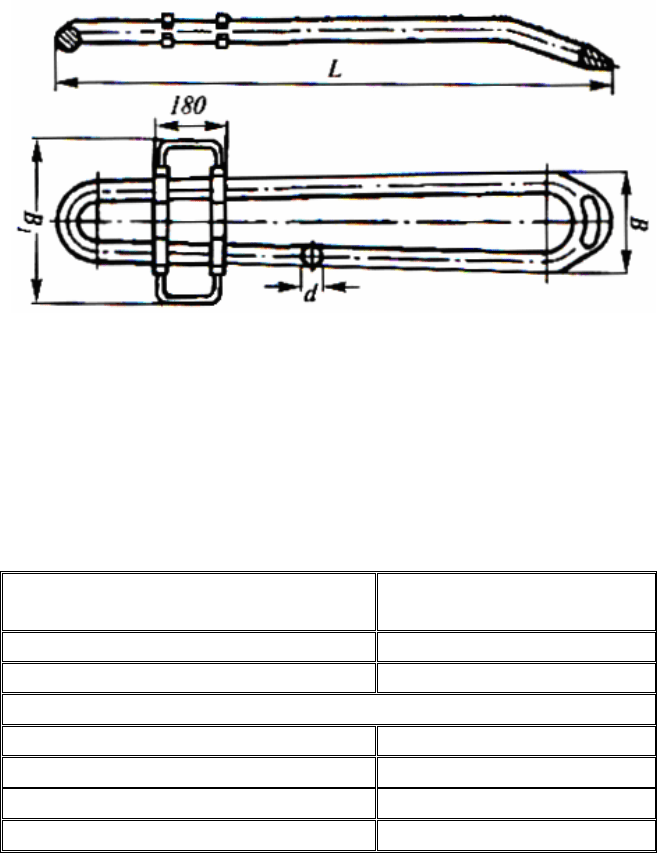

Рисунок 6.7 – Штропы эксплуатационные
Спайдеры типа СМ – 32 (рисунок 6.8)
Механические спайдеры типа СМ-32 предназначены для захвата и
удержания на весу колонны насосно-компрессорных труб при
спускоподъемных операциях.
Технические характеристики элеваторов СМ-32
Таблица 6.18
Показатели СМ - 32
Грузоподъемность, т. 32
Диаметр захватываемых труб, мм. 48, 60 и 73
Габаритные размеры, мм.
- длина 475
- ширина 440
- высота 220
Масса, кг. 62
Имеются также гидравлические спайдеры СГ-32, приводимые в
действие с помощью гидроцилиндра. К более грузоподъемным
конструкциям относятся спайдеры АСГ-80, СГ-80 и СУ-80. Спайдеры
АСГ-80 используются в тех случаях когда, применение автоматов АПР по
каким либо причинам невозможно или нецелесообразно.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
33

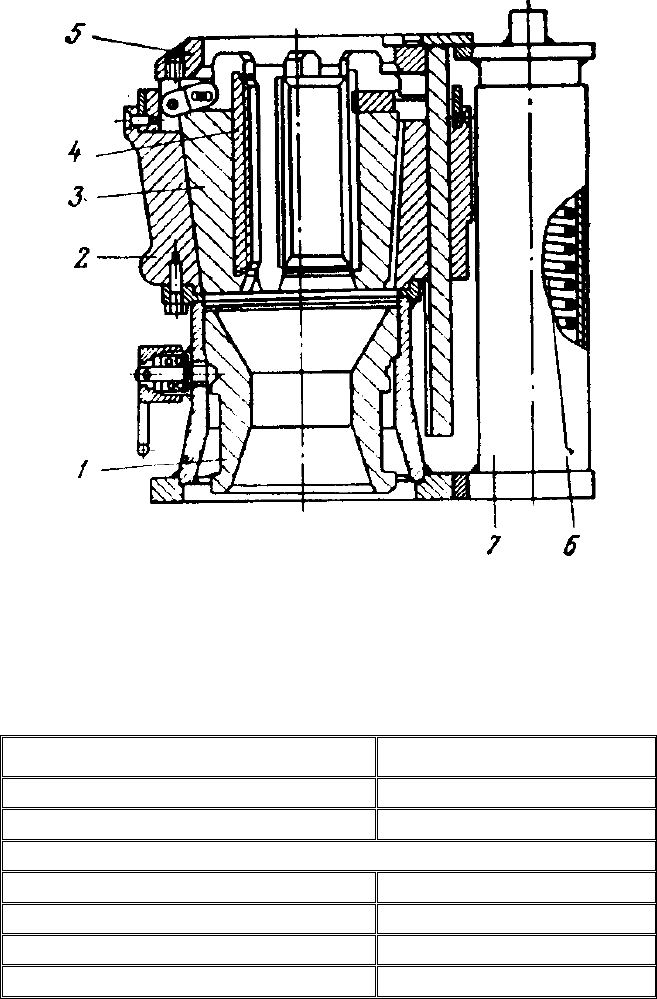

Рисунок 6.8 - Спайдер АСГ-80
1 – вкладыш центратора; 2 – корпус; 3 – корпус клина; 4 – плашка; 5 –
подвеска; 6 - пружина ползуна; 7 – направляющая.
Спайдеры типа СГ – 80 (гидрофицированный)
Технические характеристики элеваторов СГ - 80
Таблица 6.19
Показатели СГ-80
Грузоподъемность, кН (т). 800(80)
Диаметр захватываемых труб, мм. 33, 48, 60, 73, 89, 102, 114
Габаритные размеры, мм.
- длина 480
- ширина 440
- высота 302
Масса, не более кг. 180
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
34
Аналогична конструкция спайдера СУ-80, для которой
предусмотрено гидравлическое управление.
Технические характеристики элеваторов СУ - 80
Таблица 6.20
Показатели СУ-80
Грузоподъемность, кН (т). 800(80)
Диаметр захватываемых труб, мм. 60, 73, 89
Габаритные размеры, мм.
- длина 670
- ширина 480
- высота 360
Масса, не более кг. 100
В случае использования автоматических ключей, спайдер обычно
встроен в конструкцию. Управление спайдером может осуществляться так
же с помощью пневматики.
Трубные ключи
Для свинчивания и развинчивания насосно-компрессорных и
бурильных труб при подземном ремонте скважин применяются ключи
различной конструкции. Часть ключей является ручными, часть
применяется в механических ключах автоматах и есть универсальные
ключи.
Для ручного свинчивания и развинчивания – применяются цепные
ключи типа КЦО и КЦН. Этот ключ (рисунок 6.9) состоит из двух щек 2 с
зубьями, цепи 3 плоскими шарнирными звеньями и рукоятки 1. Щеки и
рукоятка соединены проходящим через середину щек болтом 4 и гайкой
5. Один конец цепи присоединен к рукоятке при помощи пальца 6 и
начального звена 7. Палец 6 входит в соответствующие отверстие в
щеках. Щеки термически обработаны. При установки ключа на трубу 8,
зубья щек плотно охватывают трубу и служат опорой для рукоятки.
Нажимая на рукоятку, можно завинчивать или развинчивать трубу. Щеки
имеют по три рабочих сектора. При износе зубцов щеки поворачивают и в
работу включаются зубцы неизношенного сектора.
Изготовляют цепные ключи двух типов:
КЦН – ключ цепной нормальный;
КЦО – ключ цепной облегченный;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
35
Технические характеристики ключей представлены в таблице 6.21.

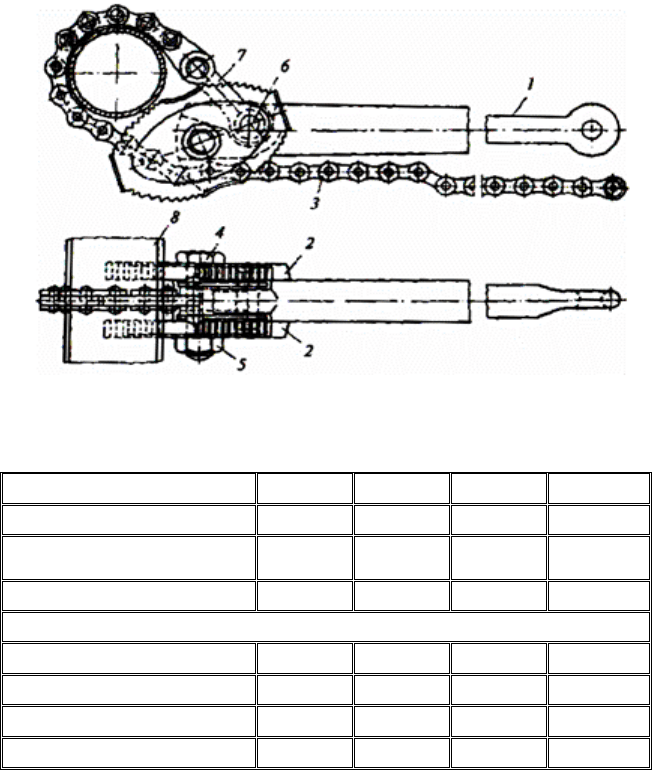

Рисунок 6.9 - Цепной ключ
Технические характеристики цепных ключей для НКТ
Таблица 6.21
Показатели КЦО-1 КЦН-1 КЦН-2 КЦН-3
Условный диаметр труб, мм 60-114 60-114 114-146 146-168
Допустимое усилие на
рукоятке, кН.
0,95 0,95 1,15 1,4
Длина цепи, мм. 667 667 928 1377
Габаритные размеры, мм
- длина 680 1160 1157 2100
- ширина 100 100 122 152
- высота 100 110 135 165
Масса, кг. 11,5 14,0 24,0 53,0
Шарнирные ключи
Шарнирные ключи имеют ряд преимуществ перед цепными: они
легче, легко и удобно надеваются и снимаются с трубы, не повреждая её.
Наиболее широко применяются ключи двухшарнирные КТНД (рисунок
6.10).
Ключ состоит из двух основных частей: челюсти 7 и рукоятки 2,
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
36
шарнирно соединенных. На трубе ключ удерживается пружиной 6,
прикрепленной одним концом к челюсти, другим к кольцу шарнира 3.
Технические характеристики ключа КТНД
Таблица 6.22
Показатели
КТНД-20-
48
КТНД-48-
89
КТНД-89-
132
Диаметр захватываемых труб,
мм
20-48 48-89 89-132
Допустимое усилие на рукоятке,
кН.
0,75 2 3
Габаритные размеры, мм
- длина, L 360 650 730
- ширина, B 80 128 190
- высота, H 60 120 120
Масса, кг. 3,2 7,6 8,2
Ключи трубные применяются при ручной работе с механическими
ключами типа КМУ и автоматическими ключами типа АПР.

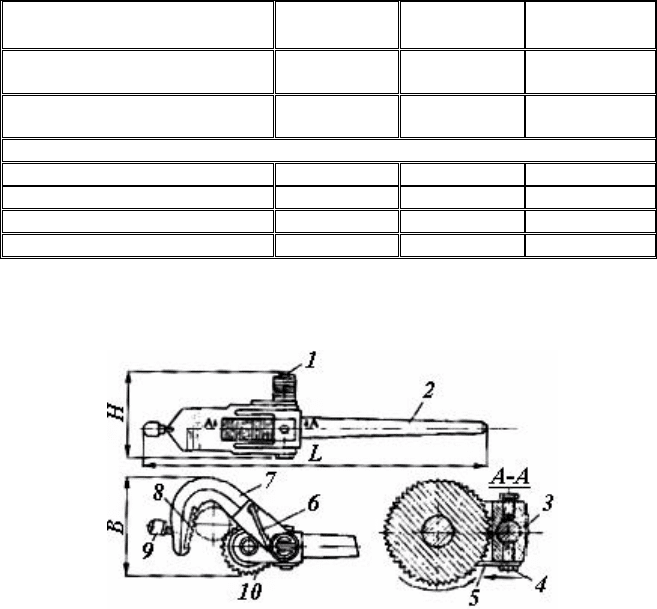

Рисунок 6.10 – Ключ трубный КТДН
1 – винт; 2 – рукоятка; 3 – палец шарнира; 4 – болт; 5 – фиксатор; 6 – пружина; 7 –
челюсть; 8 – плашка; 9 – ручка; 10 – круглая плашка.
Ключ трубный КТГУ (рисунок 6.11)
Ключи КТГУ, выпускаемые взамен ключей КТГ, применяются, так
же как и ключи КТГ при механизированном свинчивании и
развинчивании труб с помощью автоматов АПР-2ВБ, АПР-ГП и
механических ключей КМУ КМУ-ГП. Ключ состоит рисунок 6.11 из
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
37
рукоятки 5 и створки 3, шарнирно-соединенных с челюстью 6 при
помощи пальца 2. При надевании ключа, на трубу створка 3
поворачивается вокруг пальца 2 и под действием пружины 4 плотно
прижимается сухарем 1 к трубе. В отличие от КТГ ключ КТГУ имеет 2
сухаря.

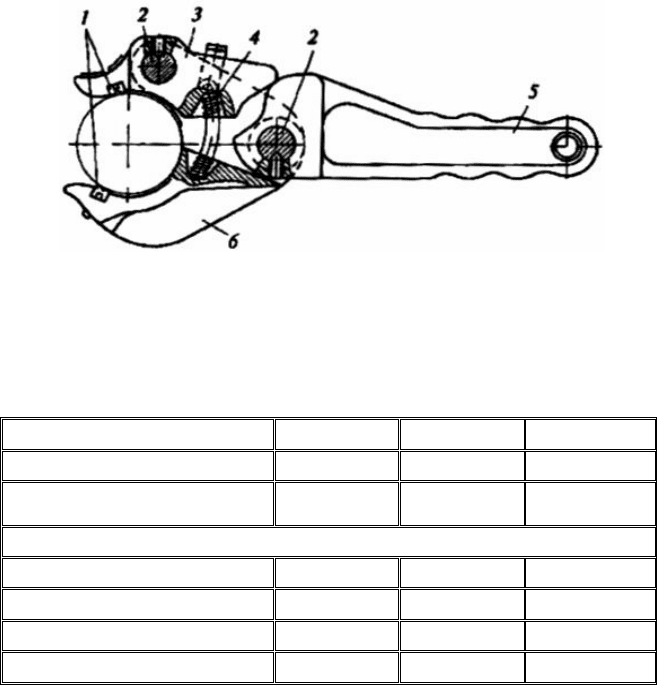

Рисунок 6.11 – Ключ КТГУ
Ключи трубные двухшарнирные изготавливаются в двух
исполнениях – КТД и КТДУ.
Технические характеристики ключей КТГУ.
Таблица 6.23
Показатели КТГУ-60 КТГУ-73 КТГУ-89
Условный диаметр труб, мм 60 73 89
Максимальный крутящий
момент, кН×м.
2,5 3,0 3,5
Габаритные размеры, мм
- длина, L 360 3736 414
- ширина, B 150 160 185
- высота, H 46 55 55
Масса, кг. 4 5 7
Ключ трубный КТД (рисунок 6.12)
Ключ трубный КТД предназначен для свинчивания и
развинчивания насосно-компрессорных труб вручную, а КТДУ с
укороченной рукояткой для работы с механическими ключами и
автоматами.
Ключ КТД состоит из большой и малой 7 челюстей, рукоятки 3,
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
38
шарнирно соединенных между собой. На оси шарнира большой челюсти и
рукоятки насажена пружина 2, стягивающая челюсти к центру
образующих дуг, за счет этого ключ удерживается на трубе. На малой
челюсти расположен самоустанавливающийся сухарь 6 с дугообразной
зубчатой поверхностью, благодаря которой сухарь по всей поверхности
контактирует с трубой.

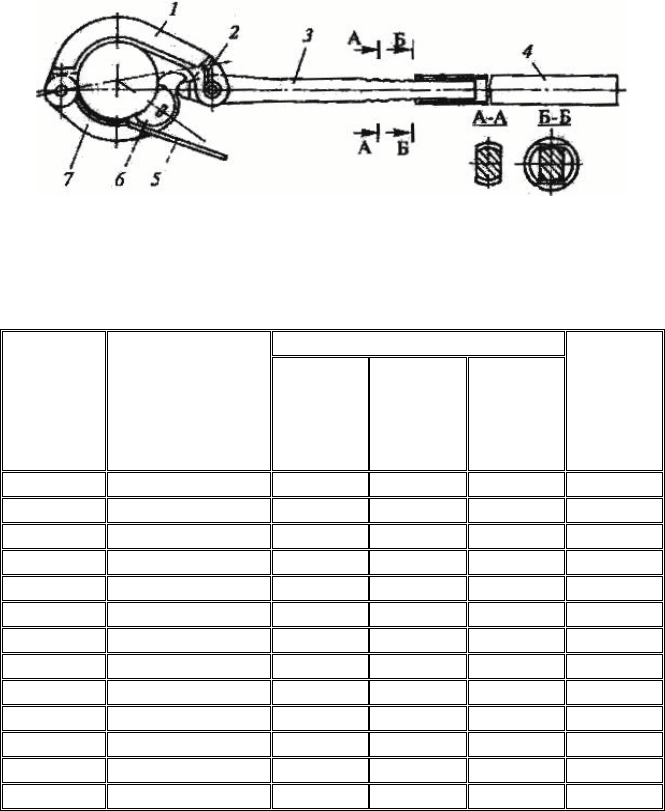

Рисунок 6.12 – Ключ трубный КТД
1 – челюсть большая; 2 – пружина; 3 – рукоятка; 4 – удлинитель; 5 –
вспомогательная ручка; 6 – сухарь; 7- челюсть малая.
Технические характеристики ключей типа КТД
Таблица 6.24
Габаритные размеры, мм.
Ключ
Условный
диаметр
захватываемых
труб или
полых штанг,
мм.
длина ширина высота
Масса,
кг.
КТД - 33
33 345 115 70 2,5
КТД - 42
42 350 120 70 3,0
КТДУ - 48
48 300 175 72 4,0
КТД - 48
48 400 175 72 5,3
КТД - 56
56 462 178 72 5,3
КТДУ - 60
60 375 200 79 4,6
КТД - 60
60 465 200 79 5,4
КТДУ - 73
73 320 200 82 5,2
КТД - 73
73 640 200 82 7,5
КТДУ - 89
89 335 230 82 6,1
КТД - 89
89 655 230 82 8,0
КТД - 102
102 660 210 82 8,0
КТД - 114
114 670 235 82 8,4
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
39
Ключ трубный типа КТЛ (рисунок 6.13)
Ключ предназначен для свинчивания и развенчивания насосно-
компрессорных труб (НКТ) и замков бурильных труб механизированным,
а также ручным способом при текущем и капитальном ремонте скважин.
Обеспечивает надежный захват НКТ, сохранность НКТ от
деформаций.
Обладает по сравнению с ключами типа КТГУ в зависимости от
типоразмера:
- меньшей на 2043% массой;
- большим на 174% передаваемым моментом раскрепления НКТ;
- повышенной в 5-10 раз стойкостью сухарей;
- повышенным в 3 раза сроком службы.

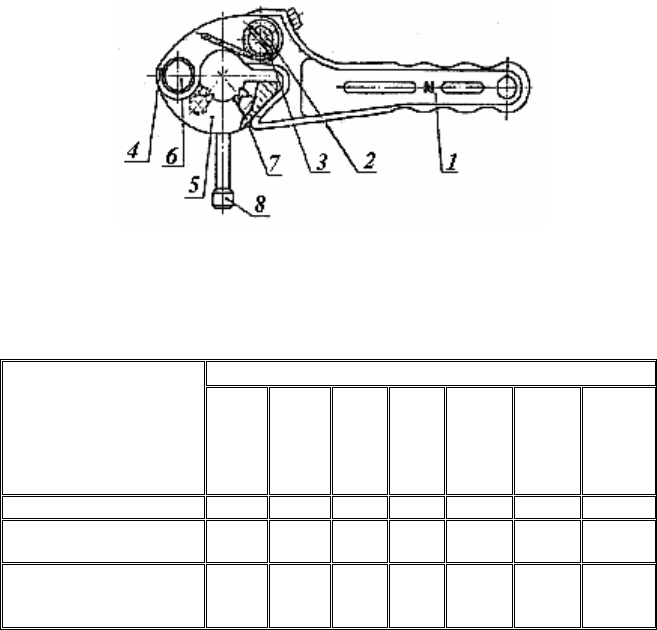

Рисунок 6.13 - Ключ трубный КТЛ:
1 – рукоятка; 2 – ось; 3 – пружина; 4 – скоба; 5 – челюсть; 6 – ось; 7 – сухарь; 8 –
ручка
Техническая характеристика
Таблица 6.25
Шифр ключей
Показатели
КТЛ-33
КТЛ-48
КТЛ-60
КТЛ-73
КТЛ-89
КТУ-95
КТУ-108
1 2 3 4 5 6 7 8
Условный диаметр
НКТ, мм
33 48 60 73 89 95 108
Максимальный
крутящий момент,
кН×м
2,0 2,5 3,0 4,5 6,0 7,0 8,5
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
40
Продолжение таблицы 6.25
1 2 3 4 5 6 7 8
Количество сухарей,
шт
1 1 2 2 2 2 2
Габаритные размеры,
мм:
- длина
- ширина
- высота
285
130
80
300
135
80
315
165
80
330
165
80
345
190
80
440
203
84,5
455
223
84,5
Масса, кг 2,4 2,7 3,3 3,6 4,0 5,3 6,5
Одношарнирные трубные ключи типа КОТ
Предназначены для ручного свинчивания и развинчивания труб, а
также с применением механических ключей.
Техническая характеристика КОТ
Таблица 6.26
Показатели КОТ48-89 КОТ89-132
Наружный диаметр захватываемых труб и муфт
к ним, мм.
48-89 89-132
Максимальный крутящий момент, кН×м. 4,0 6,0
Габаритные размеры, мм:
- длина 490 520
- ширина 126 155
- высота 120 120
Масса ключа в собранном виде, кг. 6,1 7,2
Стопорный ключ КСМ (рисунок 6.14)
Предназначен для удержания колонны труб от проворачивания при
механизированном свинчивании и развинчивании труб.
Ключ состоит из челюстей 1, соединенных шарнирно с помощью
пальца 4, двух защелок 2 и сухаря 3. При надевании ключа на трубу под
воздействием пружины одна защелка замыкает ключ, а вторая -
предотвращает самооткрывание. Эксцентричная расточка внутренней
поверхности челюсти обеспечивает заклинивание сухаря между трубой и
челюстью. Для работы с трубами различных диаметров необходимо
менять сухари на соответствующий диаметр труб.
