Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
51
Продолжение таблицы 6.34
1 2
Максимальный крутящий момент, кН×м.: 12
Диапазон изменения крутящегося момента, кН×м. 0,9-12
Мощность привода, кВт 18
Частота вращения, мин
-1
.
- на высшей передаче 75
- низшей передаче 25
Расход рабочей жидкости, л/мин. 140
Габариты, мм:
- ключа 930×560×615
- станции гидропривода СГП-140/16 1200×1010×939
Масса, кг:
- ключа с захватом под трубу диаметром 73мм 315
- станции гидропривода СГП-140/16 540
Штанговые механические ключи
Автоматический штанговый ключ АШК-ТМ (рисунок 6.20)
Ключ АШК-ТМ состоит из двух основных блоков: блок редуктора I
и блок стойки II
В блок редуктора входят захватная часть со сменными верхними
ключами 1, редуктора 2, сменные маховики 3, пост управления приводом
4, электродвигатель 5, стопорное устройство штанг 9 со сменными
нижними ключами.
Блок стойка состоит из кронштейна 6, основания воронки 7,
сменных переводников 8. Одним плечом кронштейн 6 смонтирован на
основании – воронки 7 и может вращаться относительно оси скважины.
Редуктор ключа 1 может свободно поворачиваться относительно оси
электродвигателя в подшипниках, расположенных на другом плече
кронштейна 6.
В комплект АШК-ТМ входят также специальные ключи и
штанговые элеваторы.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
52
Рисунок 6.20 – Штанговый ключ АШК-ТМ
Технические характеристики ключа
Таблица 6.35
Показатели АШК-ТМ
Максимальный крутящий момент на захватной части ключа,
Н×м.
1078
Диаметр насосных штанг, мм. 16-25
Частота вращения захватной части ключа, мин
-1
. 110
Привод электрический инерционный взрывобезопасный с питанием от
промысловой сети
Электродвигатель В71/В4
Мощность, кВт 18
Частота вращения, мин
-1
. 1380
Габаритные размеры, мм:
- длина 740
- ширина 560
- высота 720
Масса ключа с приводом, кг: 170
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
53
Ключ КМШЭ (рисунок 6.21)
Ключ механический штанговый электроприводной КМШЭ состоит
из устьевого блока и блока управления.
Устьевой блок выполнен из двух частей: неподвижного основания
для установки на устье скважины и подвижного корпуса 4,
фиксирующегося при повороте в любом положении относительно
неподвижного основания 5. На основании, шарнирно установлена
откидная вилка 1, предназначенная для удержания на весу колонны
штанг.
Двухступенчатый редуктор 6, расположен в корпусе 4,
обеспечивает передачу вращения от электропривода ручного 3
штанговому ключу, через водило 2.

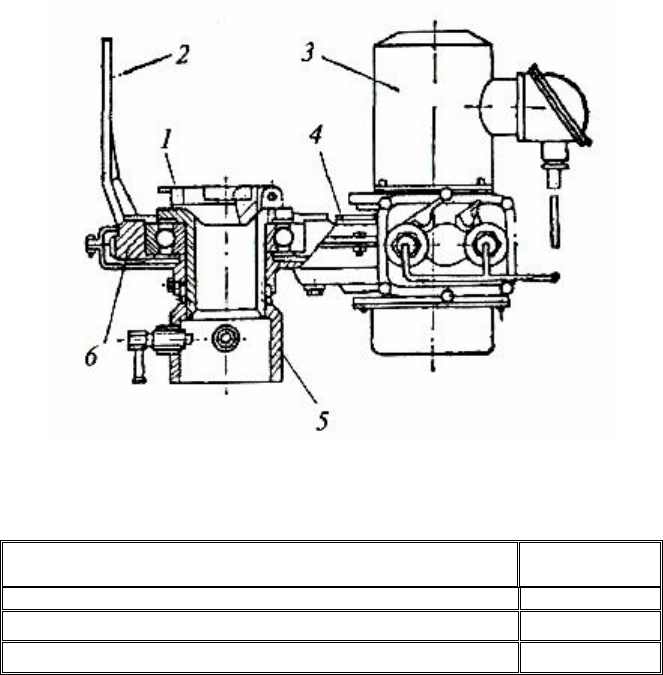

Рисунок 6.21 – Ключ механический штанговый КМШЭ
Технические характеристики ключа
Таблица 6.36
Показатели АШК-ТМ
1 2
Максимальный крутящий момент, кН×м. 0,98
Диаметр насосных штанг, мм. 16-25
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
54
Продолжение таблицы 6.36
1 2
Частота вращения водила, мин
-1
. 100
Привод взрывобезопасный. В71В4
Мощность привода, Вт 750
Частота вращения, мин
-1
. 1380
Передаточное число редуктора. 13,6
Габаритные размеры, мм:
- длина 610
- ширина 430
- высота 470
Масса комплекта, кг: 145
Талевые системы
Натяжение на подвижной ветви каната, наматываемого на барабан
подъемника или агрегата при подземном ремонте скважин, уменьшается
при помощи талевой системы, состоящей из системы неподвижных
шкивов – кронблока, подвижных шкивов – талевого блока, крюка и
талевого каната.
Кронблок устанавливается на верхней площадке вышки или мачты,
талевый блок подвешивается на талевом канате, один конец которого
после оснастки прикреплен к барабану подъемной лебедки, а другой к
раме вышки или талевому блоку. Крюк подвешивается к нижней серьге
талевого блока или изготавливается совместно с талевым блоком и
называется крюкоблок. Количество шкивов талевого и кронблока
определяют оснастку талевой системы и обозначаются, например 2×3, где
2 – число шкивов талевого блока и 3 – число шкивов кронблока,
соединенных с талевым блоком (т.е. исключая дополнительные шкивы).
Кронблоки (рисунок 6.22)
Кронблоки эксплуатационные являются неподвижной частью
талевой системы.
Кронблоки КБН предназначены для работы в районах с умеренным
климатом, типа КБ – в умеренном и холодном климате.
Последние изготавливаются двух видов (таблица 6.37).
- исполнение I – для передвижных подъемных установок – и
стационарных эксплуатационных мачт;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
55
- исполнение II – с подкронблочной рамой для стационарных
эксплуатационных вышек;
Кронблоки обозначаются следующим образом:
КБ – кронблок;
Х – цифра, обозначающая количество шкивов для талевой системы;
Х – цифра, обозначающая его грузоподъемность в тоннах.
Технические характеристики кронблоков
Таблица 6.37
Диаметр,
мм.
Габаритные размеры,
мм.
Кронблок
Грузоподъемность
, т.
Число канатных
шкивов
Шкива по
дну желоба
Талевого
каната
длина
ширина
высота
Масса, кг
Исполнение I
КБ3-12.5 12,5 3 360 14,5 500 410 460 120
КБ3-20 20 3 450 18,5 600 420 560 140
КБ3-32 32 3 560 22,5 720 485 690 200
КБ4-50 50 4 630 25 850 645 760 480
КБ4-80 80 4 710 28 1020 850 900 850
КБ4-125 125 4 710 28 1020 960 940 1200
Исполнение II
КБ4-50Р 50 4 630 25 675 850 1055 725
КБ4-80Р 80 4 710 28 2225 2225 2225 1150
КБ6-125Р 125 6 710 28 970 1045 1070 1600
КБН3-15 15 3 380 19.5 475 360 465 118
КБН4-25 25 4 480 19.5 575 435 565 180
КБН5-50 50 5 580 22.5 2250 780 875 800
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
56

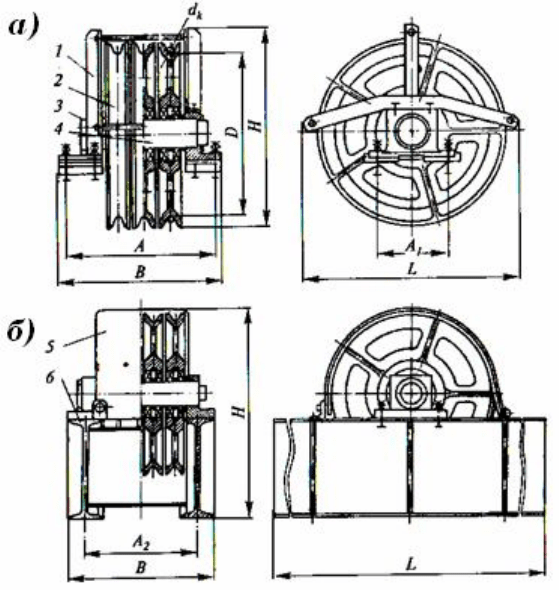

Рисунок 6.22 – Кронблок
а) – исполнение I; б) – исполнение II; 1 – ограждение; 2 – шкив; 3 – опора; 4 – ось
шкивов; 5 – кожух; 6 – подкронблочная рама
Талевые блоки (рисунок 6.23)
Талевые блоки – подвижная часть талевой системы при
спускоподъемных операциях.
Тип БТН – для работы в районах с умеренным климатом;
Тип БТ – для работы в районах с умеренным и холодным климатом.
Талевые блоки всех типоразмеров конструктивно отличаются друг
от друга только числом канатных шкивов.
В настоящее время используются конструкции совмещающие
талевые блоки и крюки, называемые крюкоблоками. В этом случае серьга
отсутствует.
Талевые блоки обозначаются следующим образом:
ТБ – талевый блок;
Х – цифра, обозначающая количество шкивов в талевом блоке;
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
57
Х – цифра, обозначающая его грузоподъемность в тоннах.
Технические характеристики талевых блоков представлены в
таблице 6.38.

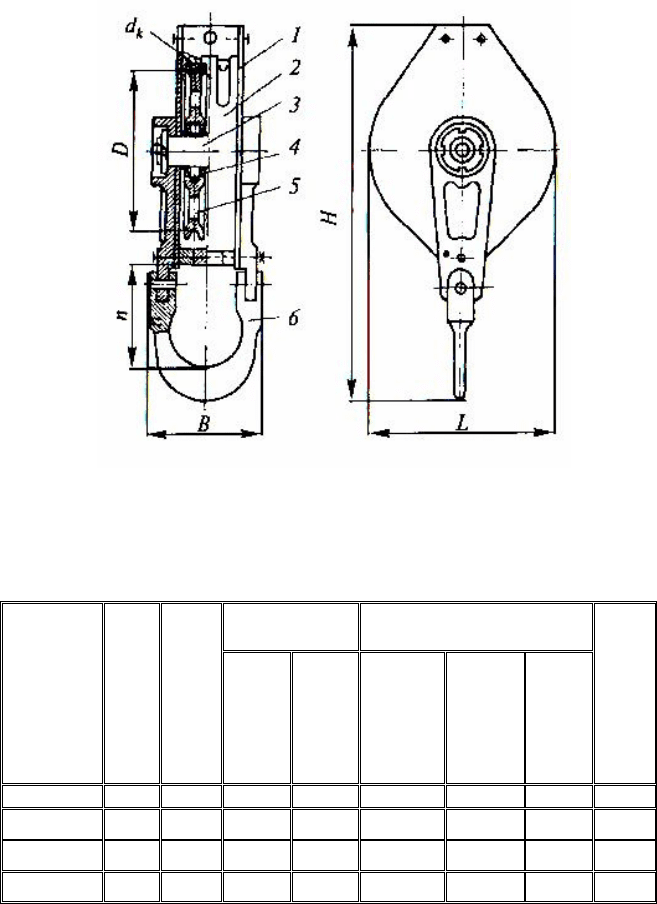

Рисунок 6.23 – Талевый блок
1-щека; 2 – боковой кожух; 3 – ось шкивов; 4 – подшипник; 5 – шкив; 6 –
серьга.
Технические характеристики талевых блоков
Таблица 6.38
Диаметр,
мм.
Габаритные размеры,
мм.
Талевый блок
Грузоподъемнос
ть, т.
Число канатных
шкивов
Шкива по
дну желоба
Талевого
каната
длина
ширина
высота
Масса, кг
1 2 3 4 5 6 7 8 9
БТ2-12,5 12,5 2 360 14,5 800 430 250 140
БТ2-20 20 2 450 18,5 990 560 265 160
БТ2-32 32 2 560 22,5 1225 680 315 230
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
58
Продолжение таблицы 6.38
1 2 3 4 5 6 7 8 9
БТ3-50 50 3 630 25 1405 800 455 510
БТ3-80 80 3 710 28 1740 930 520 900
БТ5-125 125 5 710 28 1800 930 680 1300
БТН3-15 15 3 380 18,5 270 520 840 146
БТН3-25 25 3 480 18,5 290 620 950 188
1БТН4-50 50 4 580 21,5 470 720 1230 450
Подъемные крюки (рисунок 6.24)
Крюки подъемные эксплуатационные относятся к подвижной части
талевой системы, предназначены для подвешивания на них штропов,
трубных и штанговых элеваторов, вертлюгов и других приспособлений.
Тип КР – предназначен для работы в районах с умеренным и
холодным климатом.
Тип КН - предназначен для работы в районах с умеренным
климатом.
Крюки типа КР изготавливаются в двух исполнениях:
исполнение I (однорогий) – грузоподъемность от 12,5 до 20тонн.;
исполнение II (трехрогий) – грузоподъемность от 32 до 125тонн.;
Крюк состоит из рога, подвески и серьги.
Крюки обозначаются следующим образом:
КР – крюк;
Х – цифра, обозначающая его грузоподъемность в тоннах.
Технические характеристики крюков представлены в таблице 6.39.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
59

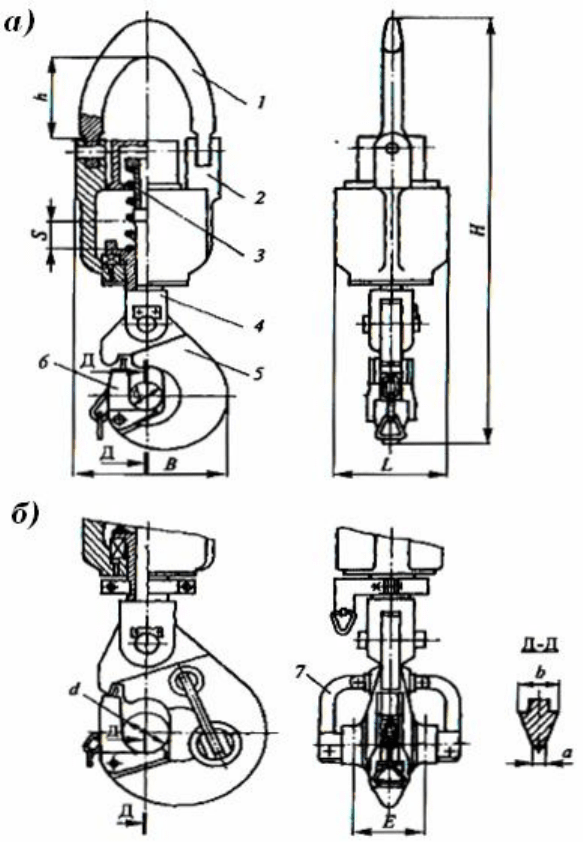

Рисунок 6.24 – Подъемные крюки
а – исполнение I; б – исполнение II; 1 – серьга; 2 – корпус крюка; 3 – пружина; 4
– ствол крюка; 5 – рог крюка; 6 – седло; 7 – дополнительный рог со скобой.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
60
Технические характеристики крюков
Таблица 6.39
Габаритные
размеры, мм.
Марка крюка
Грузоподъемность
, т.
Диаметр зева. d,
мм.
Просвет серьги, Н,
мм.
длина
ширина
высота
Масса, кг
Исполнение I
КР-12,5 12,5 70 255 155 270 1010 65
КР-20 20 70 255 185 300 1055 95
Исполнение II
КР-32 32 100 253 230 425 1355 180
КР-50 50 100 285 350 520 1455 280
КР-80 80 170 380 350 710 1800 400
КР-125 125 170 380 400 830 2000 650
1КПШ-10 10 42 150 120 210 685 24
1КН-15 15 50 120 135 242 720 33
КН-25 25 75 160 170 305 992 60
КН-50 50 105 180 245 470 1265 190
Оборудование для ликвидации аварии и инструмент для
проведения ловильных работ
Ловильный инструмент служит для извлечения из скважины
аварийных насосно-компрессорных труб, бурильных труб, кабеля, каната
и других мелких предметов или для предварительной обработки их
поверхности.
К ловильным инструментам относятся: ловители, труболовки,
метчики, колокола, овершоты, райберы, фрезеры, скребки, печати,
магнитные ловители, удочки и т.д.
Трубные ловители наружного захвата тип ЛТН (рисунок 6.25)
Ловители наружного захвата предназначены для захвата и
удержания труб за наружную поверхность при подъеме из скважины.
