Рисунок 6.14 – Стопорный ключ КСМ
Техническая характеристика стопорных ключей
Таблица 6.27
Условный диаметр труб, мм. 60 73 89
Максимальный крутящий момент,
кНм.
2,5 3,0 3,5
Габаритные размеры, мм:
длина 265
ширина 245
высота 146
Масса, кг. 21
Ключ штанговый типа КШ (рисунок 6.15)
Круговой ключ штанговый КШК с регулируемыми зажимными
плашками применяется для отвинчивания штанг при закрепленном
плунжере глубинного насоса. Во время подземного ремонта скважин при
заедании плунжера глубинного насоса приходится поднимать трубы
вместе со штангами. Так как муфтовые соединения труб не совпадают с
соединениями штанг, то после отвинчивания очередной трубы над
муфтой, установленной на элеваторе, будет находиться гладкое тело
штанги, захват которого штанговым ключом невозможен. В круговом
ключе штанги захватываются плашками, имеющими угловые вырезы с
зубьями. Одна из плашек неподвижная, прикреплена двумя штифтами к
внутренней части ключа, а вторая - подвижная, прикреплена к
внутреннему концу зажимного стержня.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
42

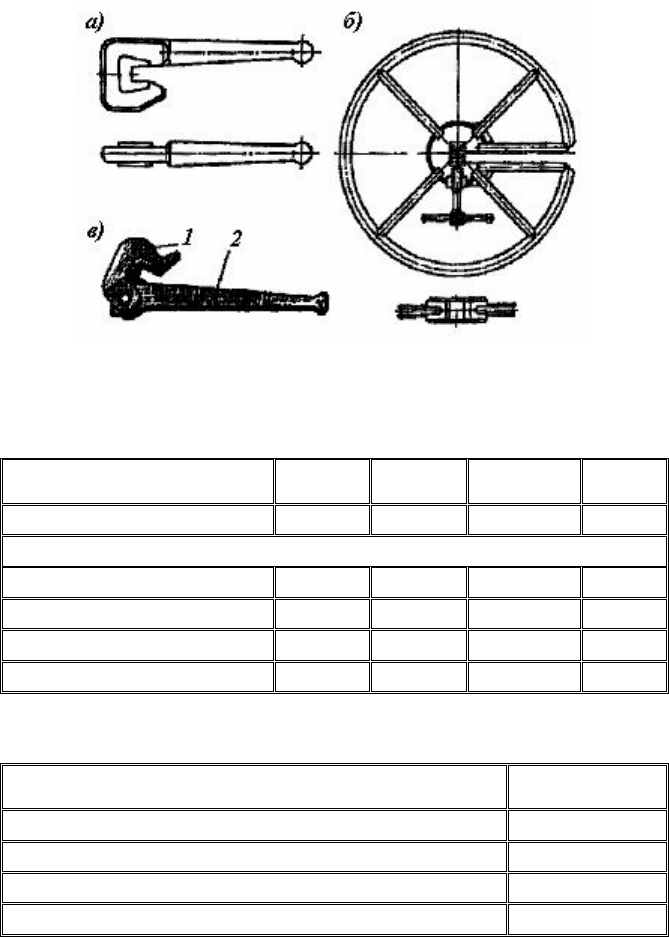

Рисунок 6.15 – Ключ штанговый. а) КШ; б) круговой КШК; в)
КШШ16-25.
Техническая характеристика штанговых ключей типа КШ
Таблица 6.28
Показатели КШ-12 КШ-16 КШ19-22 КШ-25
Диаметр штанги, мм. 12 16 19-22 25
Габаритные размеры, мм:
- ширина 17 23 27 34
- высота 16 30 30 36
- длина 390 490 710 710
Масса, кг. 1,2 1,6 4,2 4,6
Техническая характеристика штанговых ключей типа КШК
Таблица 6.29
Показатели КШК
Диаметр отвинчиваемых штанг, мм. 12, 16, 19, 22, 25
Диаметр обода ключа, мм: 560
Высота зева, мм. 32
Масса, кг. 5,5
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
43
Взамен штангового ключа КШ разработан ключ штанговый
шарнирный КШШ16-25 (рисунок 6.15 в) состоит из рукоятки 2 и
шарнирной головки 1, прижимаемой к головке рукоятки. Максимальный
крутящий момент ключа 980Н×м. Габаритные размеры 350×125×40мм.
Масса 2,0кг.
Средства механизации для спускоподъемных операций
К средствам механизации относятся: трубные механические ключи,
штанговые механические ключи и манипуляторы.
Трубные механические ключи
Для механизации и частичной автоматизации наиболее трудоемких
ручных операций при спуске и подъеме насосно-компрессорных труб
широкое применение получили автоматы АПР-2ВБ с приводом от
электродвигателя и АПР-ГП с гидравлическим приводом. При ремонте
скважин оборудованных погружными электронасосами, находят
применение механические ключи КМУ грузоподъемностью 32 и 50т. При
капитальном ремонте – гидравлический трубный ключ КГП.
Автомат АПР – 2ВБМ (рисунок 6.16)
Автомат АПР используют для механического свинчивания и
отвинчивания труб при помощи вращателя. Он автоматизирует захват и
удержания на весу колонны при помощи автоматического спайдера, а
также центрирует колонну труб центратором. Автомат рассчитан на
использование его совместно с элеваторами ЭГ, подкладными вилками,
трубными КОТ и КТГ, стопорными ключами КСМ, а также элеваторами
ЭТА и трубными ключами КТГУ и КТД. Для механизации процесса
свинчивания и развинчивания насосных штанг применяют штанговые
ключи АШКТМ, КМШЭ, КАРС (автоматические и механические ключи),
принцип аналогичен АПР.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
44

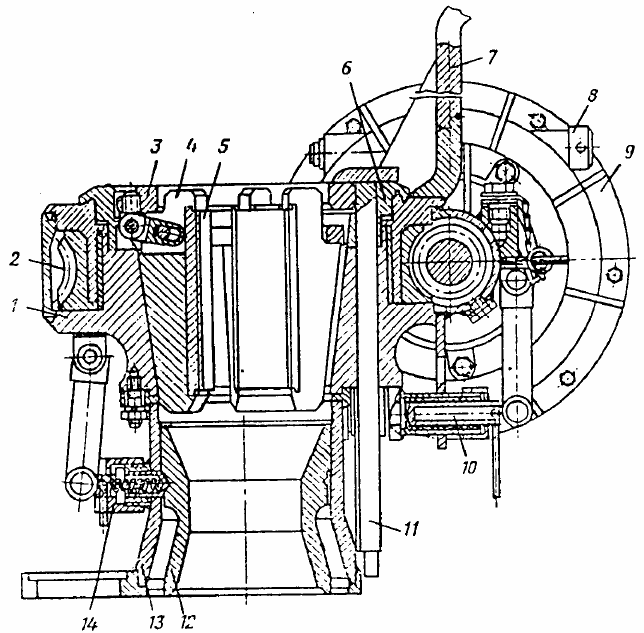

Рисунок 6.16 - Автомат АПР-2ВБМ:
1 – корпус автомата; 2 – червячное колесо; 3 – клиньевая подвеска; 4 – корпус
клина; 5 – плашка; 6 - опорный фланец; 7 – водило; 8 – вал вилки включения
маховика; 9 – электроинерционный привод; 10 – ось балансира; 11 – направление
клиньевой подвески; 12 – центратор; 13 – пьедестал центратора; 14 – фиксатор
центратора.
Автомат АПР-ГП
Автомат АПР-ГП отличается от автомата АПР-2ВБ
гидравлическим объемным приводом с питанием от автономной
гидравлической станции или от гидравлической системы самоходных
агрегатов для подземного ремонта скважин. Наибольший эффект от
применения автоматов АПР-ГП достигается при установке их на
гидрофицированные самоходные агрегаты. Гидропривод обеспечивает
плавную регулировку вращающего момента на водиле. Автомат АПР-ГП
комплектуется гидромотором НПА-64, который соединен с блоком
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
45
автомата муфтами. К горловине приваривается планка, на которой
крепится золотниковый кран 14БГ74-24. Гидромотор снабжен
предохранительным клапаном Г52-14.
Технические характеристики автоматов
Таблица 6.30
Показатели АПР-2ВБ АПР-ГП
Максимальная грузоподъемность, т. 80 80
Максимальный крутящий момент на водиле, Н×м. 4410 4410
Частота вращения водила, мин
-1
. 48 5-80
Условный диаметр труб, мм. 48, 60, 73, 89, 114
Габаритные размеры, мм.
- длина 950 810
- ширина 525 525
- высота 650 650
Масса, кг.
- ключа в сборе 275 235
- полного комплекта 485 445
Ключ механический универсальный КМУ (рисунок 6.17)
Ключи механические универсальные КМУ применяют при текущем
ремонте скважин для механизации операций по свинчиванию и
развинчиванию НКТ с удержанием на весу и центрированием колонны
труб. Наибольшее применение ключ получил при ремонте скважин с
погружными центробежными электронасосами.
Основные узлы ключа – вращатель 8, электропривод 5, кронштейн
7 и разрезной спайдер 9. Вращатель представляет собой редуктор с
прямозубой цилиндрической передачей. Рабочий орган вращателя –
большая разрезная шестерня с закрепленным на ней водилом.
Привод ключа КМУ – 50 электрический инерционный
взрывобезопасный с питанием от промысловой сети. Электродвигатель
ключа В-100442-5 исполнения ВЗТ-4В по ГОСТ 23111-78Е, имеет
мощность 3кВт. Ключ оснащен блоком управления электропривода с
кабелем КРПСН 3Х4-1Х2,5 по ГОСТ 13497-77Е. Электропривод
управляется с кнопочного поста через магнитный пускатель.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
46

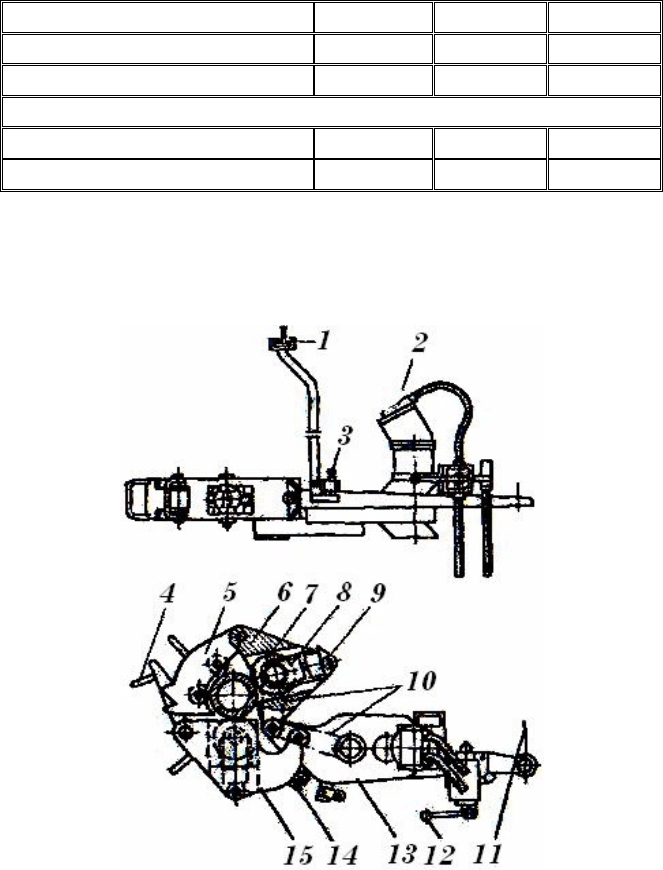

Рисунок 6.17 – Ключ механический универсальный КМУ:
1 – блокировочная рукоятка; 2 – механизм совмещения прорезей рабочей
шестерни и корпуса; 3 – водило; 4 – редуктор; 5 – электропривод; 6 – смежный
маховик; 7 – кронштейн; 8 – вращатель; 9 – спайдер.
Технические характеристики автоматов
Таблица 6.31
Показатели КМУ-32
КМУ-32-
ГП
КМУ-50
1 2 3 4
Максимальная грузоподъемность, т. 32 32 50
Максимальный крутящий момент на
водиле, Н×м.
55 5-80 55
Частота вращения водила, мин
-1
. 4410
Условный диаметр труб, мм. 48, 60, 73, 89
Габаритные размеры, мм.
- длина 840 950 960
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
47
Продолжение таблицы 6.31
1 2 3 4
- ширина 410 410 590
- высота 1020 1020 960
Масса, кг.
- ключа в сборе 360 330 360
- полного комплекта 460 420 425
Ключ подвесной КГП (рисунок 6.18)
Ключ подвесной гидравлический КГП предназначен для
свинчивания, закрепления и развинчивания труб диаметром 73 и 89мм.

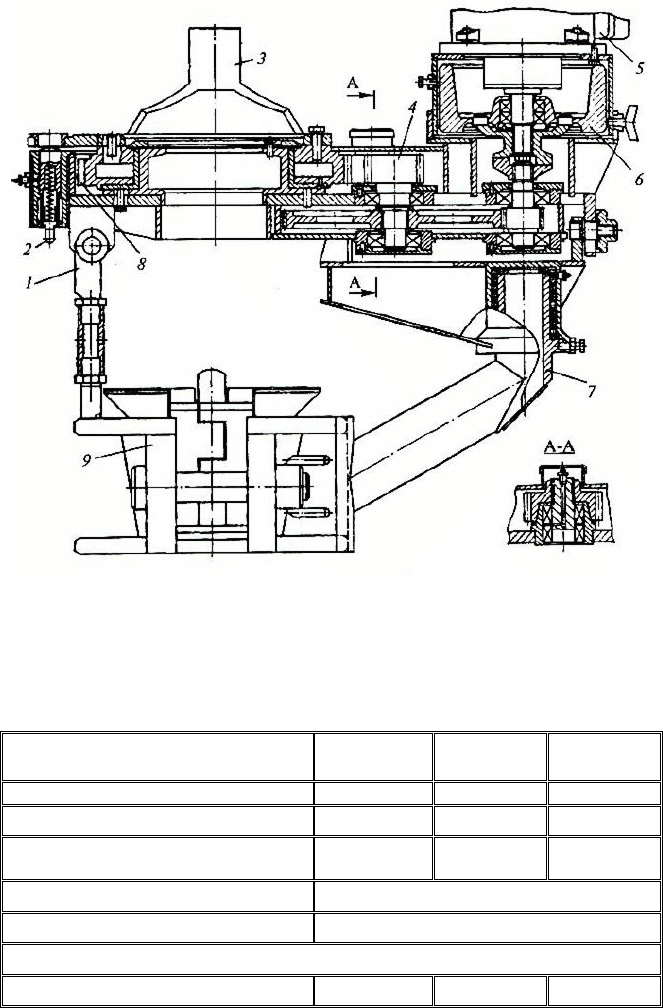

Рисунок 6.18 – Ключ гидравлический подвесной КГП
1 – подвеска; 2 – гидромотор; 3, 14 – болты регулировочные; 4 – замок; 5 –
челюсть сменная; 6 – челюсть передняя; 7 – ролик зубчатый; 8 – каретка; 9 –
цилиндр; 10 – цепная передача; 11 – канат гидрораскрепителя; 12 – золотник
реверсивный; 13 – рычаг с редуктором; 15 – челюсть задняя.
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
48
Технические характеристики ключа
Таблица 6.32
Показатели КГП
Диапазон работы ключа:
- с трубами диаметром, мм. 73-89
- с замками, мм. 95-108
Максимальная частота вращения трубы при свинчивании, мин
-1
.
- диаметром 73мм. с замком диаметром 95мм. 144
- диаметром 89мм. с замком диаметром 108мм. 125
Максимальный крутящий момент, кН×м:
- при свинчивании и развинчивании бурильных труб. 0,589
- при раскреплении бурильных труб. 30
Максимальное давление в гидросистеме, МПа. 8
Подача гидросистемы, л/мин. 60-70
Габаритные размеры, мм.
- длина 1020
- высота 590
- ширина 760
Масса, кг. 410
Ключ подвесной гидравлический КПГ – 12
Предназначен для механизации операций по свинчиванию и
развинчиванию колонны насосно-компрессорных труб (НКТ) и
бурильных труб (БТ) при подземном и капитальном ремонте скважин,
эксплуатируемых всеми видами оборудования, в условиях умеренного и
холодного микроклиматических районов по ГОСТ16350-80 при
температуре окружающего воздуха от -60 до +40ºС.
Технические характеристики ключа
Таблица 6.33
Показатели КГП
1 2
Максимальный крутящий момент, кН×м (кгс×м):
- низкая передача 12 (1200)
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
49
Продолжение таблицы 6.33
1 2
- высокая передача 2,4 (240)
Диапазон изменения крутящегося момента, кН×м (кгс×м):
- низкая передача 0-12 (0-2400)
- высокая передача 0-2,4 (0-240)
Частота вращения трубозахватного устройства, об/сек (об/мин):
- низкая передача 0,4 (24)
- высокая передача 2,0 (120)
Условный диаметр свинчиваемых и развинчиваемых труб, мм.
48, 60, 73, 89,
114
Привод ключа гидравлический от гидросистемы агрегата.
Максимальное давление, МПа (кгс/см
2
). 13,5 (135)
Габаритные размеры в собранном виде, мм.
- длина 1220
- ширина 560
- высота 2320
Масса, кг, не более:
- в собранном виде 485
- полного комплекта 505
Полный срок службы, лет не менее. 7
Ключ подвесной разрезной КПР-12 (рисунок 6.19)
Механический гидроприводной ключ КПР-12 предназначен для
свинчивания и развинчивания насосно-компрессорных и бурильных труб
в процессе выполнения спускоподъемных операций при текущем и
капитальном ремонте скважин.
Состоит из следующих основных узлов: трубного ключа,
производящего свинчивание и развинчивание с расчетным крутящим
моментом; гидравлической насосной станции, создающей требуемые
расход и давление масла в гидросистеме, и подвески ключа с
гидроподъемником и амортизатором.
Ключ представляет собой двухскоростной цилиндрический
редуктор с разрезной рабочей шестерней, в которой устанавливаются
сменные захваты. Комплектуется объемным стопорным устройством.
Гидравлическая насосная станция - электроприводная, соединяется
с ключом гидравлическими рукавами высокого давления; устанавливается
Справочник инженера по добыче нефти
А.Н. Лопухов 2008год
50
на расстоянии до 10м от скважины. Она оснащена ограничителем
крутящего момента и предохранительным гидроклапаном.

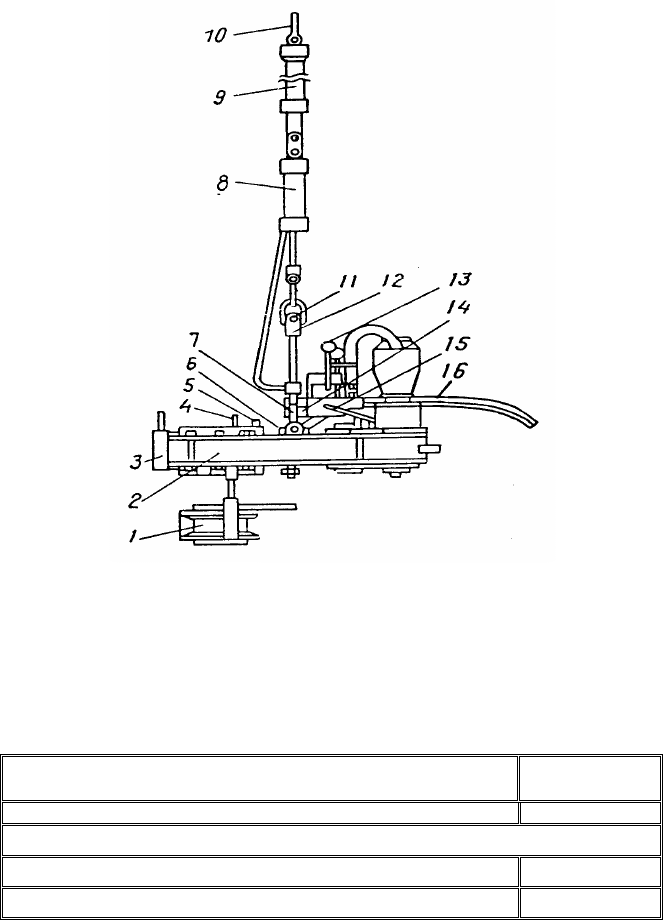

Рисунок. 6.19 - Ключ подвесной разрезной КПР-12:
1 – стопор; 2 – ключ; 3 – створка; 4 – упор; 5 - ограничитель ключа и стопора; 6 –
болт регулировочный; 7 – рукоятка подъема; 8 - гидроподъемник; 9 –
амортизатор; 10 – серьга; 11 - винт; 12 – подвеска; 13 – гидрораскрепитель; 14 -
ограничитель крутящего момента; 15 – рукоятка переключения скоростей; 16 -
гидрорукав
Технические характеристики ключа
Таблица 6.34
Показатели КГП
1 2
Условный диаметр свинчиваемых и развинчиваемых труб, мм.
- насосно-компрессорных 60-114
- бурильных 73-89
