Обработка растровых изображений 191

способами. Во-первых, иллюзию серого

можно создать черными чернилами на

бумаге, варьируя количество штрихов,

тем самым регулируя площадь белой

бумаги, которая остается видимой. Во-

вторых, того же эффекта можно добить-

ся, рисуя карандашами различной твер-

дости. В полиграфии также используются

техники, основанные на этих несложных

приемах.

В традиционной, например газетной,

печати различные оттенки серого пере-

даются путем изменения размеров раст-

ровой точки — несмотря на то, что маши-

на может воспроизводить только черное

пятно на белой бумаге. Компьютерный

монитор обладает возможностью тонкой

регулировки яркости каждого пиксела.

Пикселу присваиваются различные

значения (отличные от 0 и 1) и поэтому он

может отображать различные уровни се-

рого. Какой трюк будет использован для

обмана нашего зрения, зависит от того,

формируется ли изображение на экране

монитора или предназначено для печати.

Принцип действия можно представить

следующим образом: каждый пиксел мо-

жет быть нанесен карандашом, степень

нажима и твердости которого определя-

ется числовым значением. Пикселы —

это более чем битовая информация, их

значение определяется байтами.

Байт — это число от 0 до 255, которое

дает компьютеру возможность работать

не только с 0 и 1. Вообще, байт — это

последовательность из восьми битов, но

в данном случае это не суть важно.

Отношение битов к байтам сродни от-

ношению алфавит—слово. Зависимость

градаций серого от байтов также важ-

на — поскольку количество пикселов в

изображении конечно, способность вос-

производить оттенки серого в каждом из

них добавляет в изображение значимую

информацию или «качество».

Изображение, состоящее из пиксе-

лов, записанных в виде битов, иногда на-

зывается битовым изображением (бито-

вой матрицей). Тем не менее картинка с

пикселами, состоящими из байтов, не яв-

ляется байтовой. Иногда она называется

изображением в оттенках серого (gray-

scale), если содержит лишь один цвет.

Оно имеет большую битовую глубину,

чем битовая матрица, что, собственно, и

означает присутствие оттенков серого.

В компьютере цветные изображения

хранятся в различной форме, но термины

«24-битное» или «36-битное» означает

цветное изображение, содержащее про-

межуточные тоновые значения (т. е.

уровни «серого»).

При рассмотрении напечатанного

растрового изображения под увеличени-

ем (с помощью лупы) очевидно, что оно

получено комбинацией точек, выстроен-

ных в линии. Это линии выводного

устройства, по которым оно располагает

растровые точки при записи изображе-

ния на материальный носитель.

Количество линий в изображении на-

зывается частотой (линиатурой) растра и

измеряется в линиях на дюйм (lpi). Выбор

линиатуры зависит от типа запечатывае-

мого материала.

Точки — это то, что формирует изоб-

ражение для человеческого глаза. Но

что формирует точку? Несколько кро-

шечных пятен, сгруппированных вывод-

ным устройством. Этот кластер (клас-

тер — группа элементов, рассмат-

риваемых как целое. — Прим. ред.)

неразличим человеческим глазом, поэ-

тому выглядит как точка. В специфика-

ции выводного устройства, например

фотонаборного автомата, указывается

его разрешение: 1 200, 2 400 или 3 600

dpi. Это означает, что устройство спо-

собно уместить это количество точек по

ширине одного дюйма.

/ 92 ПРИНТ-МЕДИА БИЗНЕС

Индивидуально адресуясь к каждому

пикселу, ячейка приобретает различные

значения и площадь. Это эквивалентно

тому, как конкретный оттенок серого в

традиционном растрировании определя-

ется площадью точки. Чем меньше пло-

щадь пятна, тем больше пикселов можно

разместить на линейном дюйме, а это, в

свою очередь, позволяет отобразить

больше оттенков серого.

Растровые точки можно обнаружить

на бумаге, пленке или пластине, но не на

мониторе или сканере. Каждое из пятен

на экране может быть включено, вы-

ключено или нечто среднее. Вот почему

на бумаге сложно воспроизвести именно

эти «средние» состояния точки, по-

скольку краска черная или цветная, а

бумага — белая.

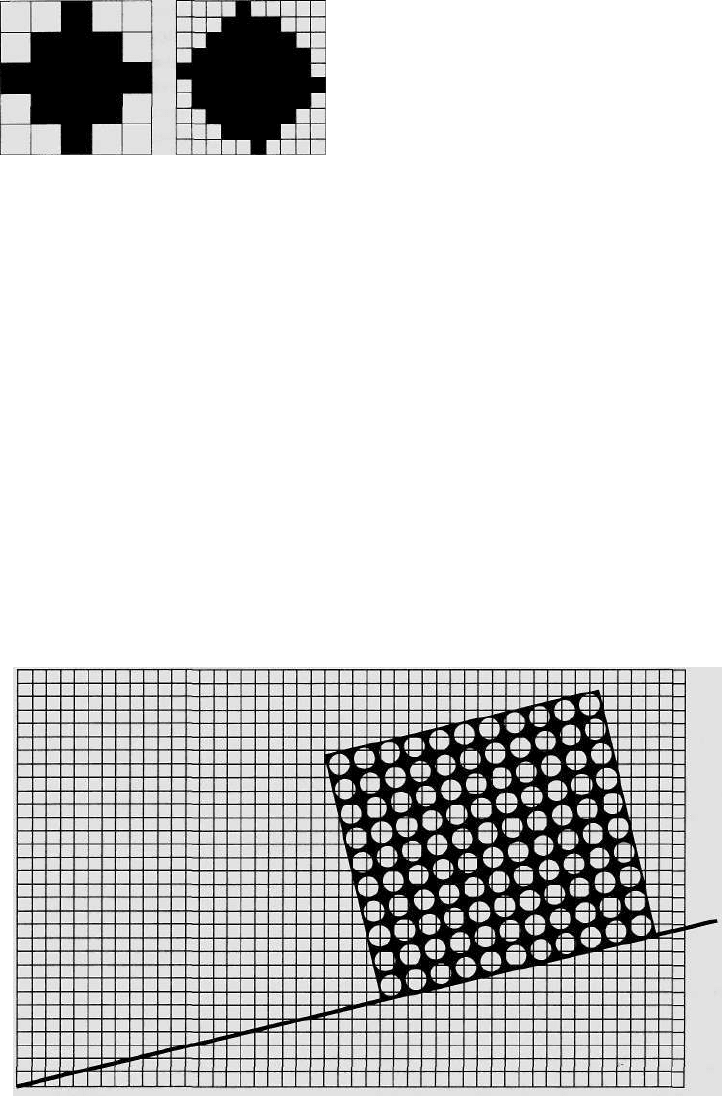

Для создания с помощью печати ил-

люзии этих «промежуточных» тонов ис-

пользуется техника растрирования. Рас-

тровые точки размещаются рядами и

столбцами поверх битовой координатной

сетки.

Каждая точка представляет собой

ячейку, состоящую из многих битовых

участков. Площадь растровой точки за-

висит от битовой глубины ячейки. Если

посмотреть на ряды точек, видно, что они

расположены в линию. Отсюда происхо-

дит название единицы измерения частоты

растра — линиатура.

Более частые растры требуют более

высоких линиатур, и, соответственно,

низкие линиатуры приводят к более гру-

бым растровым рисункам. Для того что-

бы растрировать фотографию цифро-

вым способом, на нее накладывается

растровая сетка, почти как стеклянный

растр, используемый в традиционных

технологиях.

Обработка растровых изображений 193

Чтобы воспроизвести конкретный

участок изображения, каждой растровой

ячейке присваивается точка определен-

ной площади. В целом точки имитируют

оригинал. Некоторым ячейкам присваи-

вается голубой цвет, некоторым желтый,

некоторым белый — но каждая из них

имеет свой оттенок серого в зависимости

от площади. Цвет каждой ячейки опреде-

ляется процентным содержанием каждо-

го из триадных цветов.

Растровый процессор

Многие поставщики РИПов используют

конфигурируемый интерпретатор Post-

Script (CPSI) производства Adobe в ка-

честве ядра растрового процессора. Это

программное обеспечение, которое каж-

дый производитель интегрирует в свою

систему.

Конфигурируемость CPSI означает,

что разработчики могут запрограммиро-

вать его на вывод параметров, подходя-

щих для конкретного записывающего

устройства — фотонабора, цветопробно-

го автомата, лазерного принтера, широ-

коформатного плоттера или устройства

прямого вывода печатных форм (СТР).

Таким образом, CPSI может поддержи-

вать весь спектр оборудования в рамках

линейки продуктов, выпускаемых одной

фирмой. CPSI использует операционную

систему станции-хоста и может работать

на многих платформах: например, Power

Macintosh, Windows NT и UNIX. Не-

смотря на то, что ядром РИПа является

CPSI, каждый поставщик растровых

процессоров разрабатывает собствен-

ный пользовательский интерфейс и драй-

веры. С помощью первого задаются па-

раметры вывода: разрешение 3048 dpi,

автоматическое цветоделение, пробивка

штифтовых отверстий.

Как только файлы сохранены и от-

правлены в типографию или препресс-

бюро, необходимо изготовить фотофор-

мы, печатные формы, или, возможно,

распечатать файл. Для того чтобы сде-

лать это, файлы необходимо «прогнать»

через РИП — инструмент, переводящий

ваши файлы в совокупность воспроизво-

димых на печати точек.

Как только файлы отправляются на

фотонаборный автомат, СТР-устройство

или принтер, все данные конвертируют-

ся в коды PostScript — компьютерный

язык описания страниц, разработанный

компанией Adobe. Этот язык был создан

для расширения возможностей работы с

графикой и текстом и для управления

устройствами вывода. Сегодня он явля-

ется самым распространенным языком

описания страниц. Он использует раз-

личные текстовые команды для описания

размеров, формы и расположения эле-

ментов страницы. Векторные и битовые

иллюстрации описываются с помощью

команд и не видны в коде.

Код PostScript для печати визитной

карточки может показаться несколькими

страницами абракадабры.

Драйвер, конвертирующий страницу

в PostScript-код, может быть частью

системного ПО или интегрированным в

приложение. Как только файлы преоб-

разованы в PostScript, их можно отправ-

лять на растрирование. РИП переведет

PostScript-код на специфический язык

выводного устройства и сформирует спи-

сок отображения объектов. Последний

является упрощенным вариантом кода

PostScript, содержащим список объек-

тов, подлежащих выводу. После этого

растровый процессор растрирует инфор-

мацию согласно списку отображения,

или, другими словами, определяет место

каждого пятна, формирующего растро-

вую точку на странице.

Примечание: принтеры Epson снаб-

жены встроенным процессором, автома-

/ 94 ПРИНТ-МЕДИА БИЗНЕС

тически конвертирующим изображения

из пространства RGB в пространство

CMYK. Поэтому на печать необходимо

отправлять файлы в RGB.

Где находится РИП?

Растровые процессоры бывают двух ти-

пов: программные и аппаратные. Про-

граммные РИПы можно приобрести и

установить на личном компьютере, про-

цессор, оперативная память и жесткий

диск которого будут использоваться для

обработки PostScript-данных и отправки

их на печать. Команды интерпретации

содержатся в программе. Этот вид рас-

трового процессора менее дорог и легко

модернизируется.

Можно использовать настольный или

более мощный компьютер, как Sun или

Silicon Graphics. Потребуется очень

большое дисковое пространство, высо-

кая скорость работы и много оператив-

ной памяти. Обычно требуется еще и

специальная плата и кабель для облегче-

ния вывода файла на печать. Некоторые

системы нуждаются в специальных пла-

тах для обработки файлов. Таким обра-

зом, термин «программный» не совсем

точен по отношению к РИПу, который

требует специального «железа».

Аппаратный РИП может представ-

лять собой микросхему и сопутствующую

электронику, помещенные в устройство

вывода и выполняющие все необходимые

задачи, или отдельный компьютер с соб-

ственной начинкой, какие обычно ис-

пользуются при фотонаборных автома-

тах. Аппаратные растровые процессоры

в виде компьютеров обладают теми же

признаками — у них есть оперативная па-

мять, диски и порты.

PostScript является довольно точным

языком описания страниц, но и он не за-

страхован от ошибок. Когда файл пред-

назначен к выводу на принтер, фотона-

бор или устройство computer-to-plate

(СТР), необходимо, чтобы весь код Post-

Script был интерпретирован и отрастри-

рован целиком. Чем сложнее код, тем

больше времени понадобится РИПу на

растрирование. Файл может вообще не

распечататься.

Как говорилось ранее, код должен

быть конвертирован в информацию по-

нятного для выводного устройства фор-

мата. В языке PostScript не существует

ограничений количества команд, описы-

вающих страницу, но работа вашего

РИПа ограничена скоростью и объемом

памяти компьютера. В результате рас-

трирование файла может потребовать

крайне долгого времени, или он может

вообще «слететь».

Тип используемого шрифта тоже вли-

яет на возможность РИПа отрастриро-

вать файл. Макеты, содержащие вектор-

ные и растровые иллюстрации, могут вы-

зывать проблемы наряду с размером и

форматом файла. Изображения в непра-

вильном цветовом пространстве или

слишком большое количество цветов

смесевых красок являются серьезными

препятствиями для растрового процессо-

ра. Даже простой поворот изображения в

программе верстки заставит его «приза-

думаться».

Отдавая файлы в типографию или

сервис-бюро, знайте, что они практичес-

ки неизбежно будут проверены на нали-

чие ошибок. У вас также есть возмож-

ность произвести предпечатную провер-

ку перед их отправкой.

Растровые процессоры

PostScript

В начале 80-х компания Adobe Systems

разработала методику описания поли-

графских изображений в виде векторов

или кривых, тем самым позволив неогра-

ниченно изменять форму символов. До

Обработка растровых изображений 195

%!PS

230 407 lineto

gsave

grestore

newpath

250 407 lineto

.70 setgray 0 setgray

210 360 moveto

250 360 lineto

%fill

with

gray

1 setlinewidth

%create 1st box

closepath

fill

stroke

210 407 lineto

gsave

grestore

} re peat

230 407 lineto

.80 setgray 0 setgray

/Times-Roman findfont

230 360 Lineto

%fill

with

gray

1 setlinewidth

24 scalefont

closepath

fill

stroke

setfont

gsave

grestore

270 360 moveto 230 450 moveto

.90 setgray 0 setgray %create 4th box

(My Gray Scale)

%fill

with

gray

1 setlinewidth

270 407 lineto

show

fill

stroke

290 407 lineto

showpage

grestore

250 360 moveto

290 360 lineto

0 setgray %create 3rd box

closepath

1 setlinewidth 250 407 lineto

gsave

stroke

270 407 lineto

.60 setgray

230 360 moveto

270 360 lineto

%fill

with

gray

%create 2nd box

closepath

fill

этого большинство шрифтов растриро-

вались, что не позволяло менять их кегль

или стиль. Одновременно был разрабо-

тан язык PostScript, описывающий стра-

ницы в форме кодов для вывода на рас-

тровых печатающих устройствах. Этот

язык содержит более 300 слов или ко-

манд, подсказывающих программе пере-

ход к нужным точкам, линиям, заливкам,

шрифтам и т. п.

Интерпретатор PostScript обрабаты-

вает PS-файл для вывода на печать.

Этот файл является описанием стра-

ницы в текстовом формате, Во многих

приложениях существует возможность

записи PostScript-файла из диалогового

окна Print (печать). Этот файл можно

открыть в любом текстовом редакторе и

внести в него изменения (если вы владе-

ете языком).

Выше приведен типичный файл Post-

Script. Он начинается с обязательного

параметра %!PS.

Строки, начинающиеся с %, являют-

ся комментариями. Обратите внимание,

что значение переменной стоит перед ко-

мандой. На рисунке внизу показано, что

стало результатом этой небольшой

программки.

Любое рабочее задание посылается и

преобразуется в PostScript, а потом и

/ 96 ПРИНТ-МЕДИА БИЗНЕС

отправляется в растровый процессор пе-

чатающего устройства, после того как

выбрана команда «Печать». Можно за-

ранее сохранить страницу или документ в

формате PostScript — том, в котором он

будет отправлен на печать. Для распе-

чатки этого файла вам не понадобится

запускать приложение, в котором он был

создан. Он может быть отправлен сразу

на принтер, поддерживающий загрузку

PostScript-документов. К сожалению,

после конвертирования предваритель-

ный просмотр изображения станет не-

возможным, а графические изображе-

ния, естественно, потеряют возможность

редактирования. Поэтому следует всегда

сохранять оригинал изображения или

страницы в формате той программы, в

которой он или она были созданы. Post-

Script-файл содержит всю информацию о

шрифтах и графике. Если все настройки

сделаны верно, этот формат является на-

илучшим для удаленной печати. У Post-

Script есть несколько «изюминок»:

• при нажатии кнопки Print (печать)

документ автоматически конвертиру-

ется в PostScript и отправляется на

печать;

• выбрав «Save» (Сохранить) вместо

«Print», можно сохранить файл на

диске, не печатая его. После этого его

можно открыть в любом текстовом

редакторе, где он предстанет во всей

своей красе;

• дизайнерские и графические прило-

жения могут записывать PostScript-

файл на диск вместе с просмотровым

изображением. Этот формат называ-

ется EPS (Encapsulated PostScript);

• PostScript-файл можно конвертиро-

вать в PDF с помощью программы

Adobe Acrobat Distiller, которая созда-

ет просмотровую версию PostScript-

файла, читаемую бесплатным Acrobat

Reader под Mac или Windows.

Растровый процессор (РИП) работа-

ет с кодом PostScript. Этот язык с помо-

щью растрового процессора «разъясня-

ет» выводному устройству, каким обра-

зом должны выглядеть текст, графика и

растровые изображения на печати. Бла-

годаря своей аппаратной и программной

независимости PostScript стал играть

ключевую роль в полиграфии.

Аппаратная независимость подразу-

мевает, что изображение (страница,

предназначенная для печати или вывода

на монитор) описывается без учета спе-

цифических свойств оборудования (раз-

решения, формата и т. п.). Одно-един-

ственное описание страницы может

использоваться для любого PostScript-

совместимого устройства — от лазерного

с его 600 dpi до фотонаборов и СТР с

разрешением в 3 000 и более dpi или вы-

сокоскоростных цифровых печатных ма-

шин. Большинство приложений, обеспе-

чивающих вывод на PostScript-совмес-

тимые устройства, также позволяют

печатать в файл. Печать в файл означает

конвертирование данных рабочего зада-

ния в команды PostScript и сохранение

их в виде файла без отправки на печата-

ющее устройство. Для распечатки этого

файла достаточно загрузить его в любое

PostScript-совместимое устройство.

Загрузка файла отличается от его пе-

чати тем, что при первой не происходит

преобразования данных (из рабочего за-

дания в PostScript). Большинство ком-

пьютерных платформ имеет целый набор

загрузчиков PostScript. Кодированный в

PostScript файл содержит все данные,

шрифты и изображения. Растровый про-

цессор может быть построен на основе

ядра Adobe или другого PostScript-интер-

претатора. Все РИПы поддерживают

стандартные команды PostScript, хотя

имеет смысл это уточнить. РИПы конфи-

гурируются под конкретную платфор-

Обработка растровых изображений 197

му - Power Macintosh, Windows NT,

Sun, и каждый поставщик разрабатывает

собственный пользовательский интер-

фейс и драйверы выводных устройств.

Поэтому все растровые процессоры не-

много отличаются друг от друга. Боль-

шинство разработаны по технологии

Adobe и имеют ряд дополнительных фун-

кций, другие же основываются на обще-

доступных кодах PostScript и называются

PostScript-клонами.

Язык управления принтером PCL яв-

ляется основным для большинства печа-

тающих устройств рынка SOHO (small or

home office — малый бизнес, домашний

офис. — Прим. перев.). Когда документ

отправляется на печать, РИП выполняет

необходимые процедуры и выдает гото-'

вую страницу. В современных цифровых

системах все гораздо сложнее и иногда до

окончательного вывода требуется произ-

вести растрирование несколько раз. Так,

до вывода макета на СТР-устройство его

нужно один раз отрастрировать для цве-

топробы, второй — для спуска полос,

третий — для удаленной цветопробы и

четвертый — собственно для экспониро-

вания формной пластины. В большин-

стве случаев для этого требуется четыре

различных РИПа, четыре алгоритма и

четыре варианта исходных данных.

Со временем выделились два основ-

ных подхода к разработке растровых про-

цессоров:

• по лицензии Adobe,

• клоны Adobe.

В обоих случаях РИП включает базо-

вый набор функций, основанный на ин-

терпретаторе PostScript. Помимо этого,

разработчики добавляют расширенные

функции.

• более эффективная работа с графи-

кой;

• более эффективная работа с изобра-

жениями;

• растрирование с различными точеч-

ными структурами и углами;

• стохастическое растрирование;

• треппинг;

• спуск полос;

• статистика, формирование отчетов.

Драйвер для печати PPD

Каждое приложение обычно сохраняет

файлы не в PostScript, а в своем внутрен-

нем формате. При печати программа ис-

пользует драйвер PostScript — PPD

(PostScript Printer Description, описа-

ние принтера PostScript. — Прим. пе-

рев.), который переводит данные на этот

язык. Драйвер принтера может быть ин-

. тегрирован в приложение или, что встре-

чается чаще, сохранен в папке System и

доступен для всех приложений. Каждый

раз макет печатается на устройстве, име-

ющем свои специфические характерис-

тики, как конкретные разрешения, фор-

маты страниц, минимальные поля, выбор

лотков подачи материала и т. п. Несмот-

ря на то, что с помощью PostScript-драй-

вера можно отправить задание на любой

принтер, нельзя, скажем, напечатать

страницу таблоидного формата на устрой-

стве, не имеющем соответствующего

лотка. Для доступа к функциям, специ-

фичным для конкретного выводного

устройства, PostScript использует PPD,

хранящиеся в папке System. Вот инфор-

мация, которую содержат PPD-файлы:

• лотки подачи материала;

• поддерживаемые форматы страниц;

• поле печати для каждого формата;

• приемные лотки;

• дуплексная (двухсторонняя) печать;

• разрешение по умолчанию;

• возможные разрешения;

• черно-белая или цветная печать ис-

пользуется;

•

функции растрирования;

• углы растра по умолчанию;

/ 98 ПРИНТ-МЕДИА БИЗНЕС

• комбинации линиатур растра;

• настройка параметров растрирования

вручную;

• функции передачи данных по умолча-

нию;

• гарнитура шрифта по умолчанию;

• возможности вывода цветоделенных

форм;

• уменьшение или увеличение изобра-

жения;

• выбор специальных функций;

• шитье скрепкой или опции послепе-

чатной обработки.

Для печати необходимо выбрать Post-

Script-совместимое выводное устройство

и PPD. При необходимости напечатать

тот же макет на другом принтере, доста-

точно просто выбрать его и соответству-

ющий PPD.

Уровни PostScript

С момента появления PostScript в 1985

Adobe и другие разработчики написали к

нему дополнительные расширения. Ком-

поненты, необходимые для лучшей под-

держки цветов, были добавлены в 1988

году. В 1990 был разработан PostScript

Level 2 (2-го уровня. — Прим. перев.), а

в 1997 — PostScript Level 3. Существуют

т. н. аппаратные и программные РИПы,

различия между которыми не всегда яс-

ны. Первоначально все РИПы были ав-

тономными, каждый имел процессор,

жесткий диск, программное обеспечение

растрового процессора и необходимое

«железо». Все это находилось в отдель-

ном корпусе и подключалось к записыва-

ющему устройству. Не было ни монитора,

ни клавиатуры, хотя кнопочная панель и

ЖК- экран на выводном устройстве пред-

ставляли собой некоторое подобие ин-

терфейса. Затем кто-то решил, что мож-

но продавать программную часть растро-

вого процессора и устанавливать ее на

готовый компьютер. Обычно при этом

предоставлялись специальные плата и

кабель для подключения к устройству

вывода. Последний подход был назван

«программным» РИПом.

Проверка

перед растрированием

Проверка перед растрированием (пред-

печатная проверка) необходима, чтобы

убедиться в присутствии всех необходи-

мых элементов, включая файлы шрифтов

и изображений, и что все необходимые

для правильного отображения файла

действия выполнены. Такая проверка

всегда проводится на более квалифици-

рованном уровне в типографии или сер-

висном бюро.

Важно, чтобы файлы на наличие оши-

бок обязательно проверял опытный про-

фессионал -допечатник — тот, кто доско-

нально знает тонкости процесса и харак-

теристики установленных устройств. Он

должен представлять себе, как отрастри-

руется предоставленный файл и что нуж-

но сделать, чтобы устранить допущенные

ошибки.

Существует много программных па-

кетов для предпечатной проверки. Пред-

варительная проверка создаваемого фай-

ла избавит типографию и бюро от непри-

ятных неожиданностей, а заказчика — от

лишних трат. Программы проверки ука-

зывают на ошибку, помогают понять ее

причину и предлагают возможные пути

решения. Кроме того, в них реализована

возможность автоматической пошаговой

коррекции выбранных файлов.

Перед использованием проверочного

софта необходимо настроить его в соот-

ветствии с требованиями сервисного бю-

ро. Запросите список операций проверки

или шаблон для конкретной проверочной

программы. Возможно, она установлена

у исполнителя и шаблон со специфичес-

кими установками существует.

Обработка растровых изображений 199

Коротко о главном

РИП (RIP — сокращение от Raster Image

Processor — растровый процессор), или

растровый процессор - это устройство

или компьютерная программа, получаю-

щая на входе описание содержимого

страницы и конвертирующая его в ин-

формацию, готовую к выводу на бумагу,

пленку, слайд или любой другой носитель.

Если бы в каждом программном прило-

жении использовался свой язык описания

страниц, пришлось бы для каждого поку-

пать отдельный РИП. Существует не-

сколько языков описания страниц.

Основные языки описания страниц:

• PostScript (используется в полигра-

фии);

• PCL (для офисных приложений);

• HPGL (обычно используется для

управления плоттерами в системах

автоматизированного проектирова-

ния CAD).

РИП является программой, запускае-

мой на компьютере какого-либо типа.

В прошлом для растрирования использо-

вались специальные компьютеры, соби-

раемые исключительно для этих целей,

не имевшие клавиатуры, мыши и дис-

плея. Такие РИПы называются аппарат-

ными. Подобные РИПы можно встретить

в лазерных принтерах и других настоль-

ных устройствах, другое название —

PostScript-контроллеры. Сегодня рас-

тровые процессоры устанавливаются на

обычный PC или Маc наряду с другими

приложениями. Такие РИПы называются

программными. Для их работы все же

может понадобиться специальное «же-

лезо» типа графического ускорителя или

платы для подключения к экспонирую-

щему устройству. Для защиты от пиратов

в программных РИПах используются ап-

паратные ключи-заглушки.

PostScript был разработан Adobe. Эта

компания создает ядро РИПа (называе-

мый CPSI, конфигурируемый интерпре-

татор PostScript) и продает его компани-

ям, нуждающимся в этом программном

обеспечении. Производители фотонабо-

ров приобретают ядро и сопрягают его со

своими устройствами и дополнительны-

ми программами. Другие компании со-

здают т. н. PostScript-клоны. Это РИПы,

совместимые со стандартом Adobe Post-

Script. Наиболее известна компания Har-

lequin, которая также работает на рынке

ОЕМ-продуктов. РИП производства

Harlequin продается под маркой Script-

works. Другие примеры — Jaws RIP, раз-

работанный компанией Five-D и бес-

платный интерпретатор Ghost-Script

фирмы Alladin.

Другие растровые процессоры гене-

рируют данные в промежуточном форма-

те, в котором необходима дальнейшая

переработка перед выводом на печать.

Это позволяет исполнителю произво-

дить спуск полос или редактировать

изображение на этапе между РИПом и

фотонабором.

Цветопроба

Цветопроба — пробный отпечаток, даю-

щий представление, о том, как будет вы-

глядеть тиражный оттиск. В зависимости

от этапа полиграфического процесса для

его нужд создаются различные виды

цветопроб. Однако важнее всего та цве-

топроба, которая заверяется подписью

заказчика. Она называется подписной

цветопробой и является для клиента

юридическим основанием требовать от

типографии соблюдения качества со-

гласно образцу. Большинство споров и

проблем возникает именно из-за несоот-

ветствия цветопробы тиражному оттиску.

Несмотря на то, что они могут возник-

нуть из-за некомпетенции типографии,

существует масса элементов, не согласу-

ющихся прежде всего технологически.

Поскольку печатное устройство кон-

струкционно отличается от цветопробно-

го, пробопечать становится непростой

задачей. При этом на производстве она

необходима для контроля процесса, что

позволяет заказчику и исполнителю быть

уверенными, что тираж готовится со-

гласно заданным спецификациям и уров-

ню качества. До эпохи СТР допечатные

(off-press) цветопробы изготавливались

копированием прямо с диапозитивов

(фотоформ, пленок), предназначенных

для производства печатных форм. Этот

вид цветопроб сравнительно молод. До

60-х гг. обычным делом был отбор проб в

процессе печати заказа или печать спе-

циального пробного тиража.

Пробопечать с диапозитивов (фото-

форм) впервые была использована пра-

вительством США в 50-е гг. для изготов-

ления географических карт, но коммер-

ческого распространения этот способ не

получил до появления в 1971 г. техноло-

гии Cromalin, представленной компанией

DuPont. С тех пор изготовление цветоп-

робы без печатной машины стало стан-

дартом оценки качества будущего тираж-

ного оттиска. Появление компьютера

Macintosh в 1985, и чуть позже специ-

альных программ, позволяющих соби-

рать страницу целиком, а также разви-

тие языка описания страниц PostScript

существенно изменили полиграфичес-

кий процесс. То, что поначалу казалось

простым, привело к появлению новых

моделей производства, кульминацией

которых стали технология СТР — «ком-

пьютер-печатная форма» и цифровые

системы управления производством. Пе-

реход на СТР, т. е. пропуск этапа фото-

форм (пленки), сегодня является силой,

обусловливающей развитие допечатной

цветопробы.

Как только появилась возможность

поставить все полиграфическое произ-

водство на цифровые «рельсы», пробле-

мы, которые вызывала пробопечать с

фотоформ, побудили избавиться от плен-

ки в этом процессе. Основным узким

местом в пробопечати с пленок является

то, что пленки, собственно, нужно изго-

товить. При цифровом рабочем потоке
