Треппинг 181

тики зоны смыкания. Для того чтобы

осуществить треппинг векторного изоб-

ражения в градиент или фотографию,

есть два пути:

• определить среднее значение для

изображения в целом;

• построить зону смыкания пиксел за

пикселом (часто употребляется тер-

мин «скользящий треппинг»).

Использование обоих подходов под-

разумевает некоторую степень анализа

растровой информации. Если в издании

присутствует большое количество мел-

ких объектов, векторная методика бес-

сильна, так как алгоритм требует соз-

дать и обработать множество еще более

мелких элементов, составляющих зоны

смыкания.

Растровый треппинг

Алгоритмы растрового треппинга сего-

дня усовершенствованы до такой степе-

ни, что могут исполняться с максималь-

ной быстротой. Растровый файл — наи-

меньший общий знаменатель любой

полосы, однажды цветоделенной на фор-

мы. Он с легкостью трансформируется

в растрированные битовые изображе-

ния — последнее состояние полосы перед

выводом на растровом устройстве. Алго-

ритмам растрового треппинга нет нужды

производить растрирование заново и по-

этому они с легкостью обрабатывают лю-

бые количества и сочетания объектов на

полосе. Растровые процедуры создают

большие объемы битовых данных. Не-

постоянство структуры данных требует

большую оперативную память и много

дискового пространства, а результаты

выводятся в течение продолжительного

времени. Сейчас эта проблема стоит не

так остро — диски и микросхемы дешеве-

ют, а технологии сжатия данных постоян-

но совершенствуются. Профессиональ-

ные системы допечатной подготовки из-

дания всегда производят треппинг путем

анализа растровых данных.

Гибридный треппинг

В гибридном треппинге применяется

комбинация векторного и растрового

анализа. С помощью одной из процедур

файл растрируется в относительно низ-

ком разрешении, создавая возможность

определить границы объектов и комби-

нации цветов. Затем на основе этих дан-

ных создаются новые объекты, содержа-

щие переходные цвета, и кодируются в

PostScript. После этого полученные

объекты встраиваются в оригинальный

EPS-файл и посылаются на растрирова-

ние. Гибридный подход часто приводит к

тому, что файл растрируется на двух ра-

бочих станциях в разном разрешении, что

вызывает проблемы треппинга.

Ни одна программа не в состоянии

предусмотреть все нюансы дизайна и воз-

можные его изменения, некоторые из них

должны производиться в программе-ис-

точнике, а другие — в программе треп-

пинга. Чем больше изменений можно

произвести в последней программе, тем

более эффективным будет управление

рабочим процессом.

Функциитреппинга:

• цвет и размещение зоны смыкания,

основанные на компонентах соседних

цветов;

• треппинг градиентов с помощью

скользящих зон смыкания для созда-

ния плавности тоновых переходов;

• экранный просмотр всех зон смы-

кания;

• неограниченное количество зон смы-

кания цветов для применения различ-

ных параметров;

• интегрированная возможность пакет-

ной обработки;

• возможность треппинга EPS-файлов

/ 82 ПРИНТ-МЕДИА БИЗНЕС

или многостраничных PostScript-фай-

лов;

• корректное осветление темных тонов

и оптимальный подбор цвета и разме-

щения зон смыкания;

• повышенная производительность

благодаря выводу файлов немедленно

по окончании процедуры треппинга;

• обеспечение максимального контро-

ля при треппинге битовых и безрас-

тровых изображений с другими

объектами;

• оценка и правка треппинга перед от-

правкой на полосу или спуск полос;

• треппинг применяется только к тем

зонам, где он необходим;

• задавайте параметры треппинга для

каждого файла, предназначенного к

обработке, далее все сделает про-

грамма.

Аппаратный треппинг

Обсуждалось, что функции треппинга

нужно полностью передать растровым

процессорам (РИПам). Некоторые спо-

рили с этим, сетуя, что треппинг, сделан-

ный РИПом, невозможно увидеть и оце-

нить до получения печатного оттиска. Но

поскольку растровый процессор получает

информацию в стандартной форме (на-

пример, в формате EPS) и выдает резуль-

тат тоже в стандартной форме, его можно

считать структурой скорее открытой, чем

закрытой. К тому же треппинг делается

быстрее и лучше, будучи интегрирован в

РИП. Существуют и другие функции, ко-

торые лучше оставить интегрированны-

ми — например, растрирование.

А как насчет цветоделения смесевых

цветов, JPEG-декомпресии, работы

OPI-серверов? Группировка функций

рождает синергию. (Синергия — содру-

жество, сотрудничество; дополни-

тельное свойство, возникающее при

совместном действии, сотрудниче-

стве и содружестве двух компонен-

тов; это свойство превышает сумму

отдельных свойств компонентов и не

принадлежит им по отдельности. —

Прим. ред.) К тому же это снимает мно-

жество задач, которые приходилось бы

решать человеку.

Растровые процессоры

Одна из важнейших полиграфических

технологий обеспечивает преобразова-

ние информации, которую вы видите на

своем мониторе, в знаки, нанесенные на

бумагу, пленку или печатную форму.

Эту функцию берут на себя растровые

процессоры, или РИПы (от англ. RIP,

Raster Image Processor. — Прим. перев.).

Это программное обеспечение, конвер-

тирующее программы высокого уров-

ня — языки описания страниц в коорди-

натные сетки, называемые битовыми

картами или массивами.

Почти любое из существующих вы-

водных устройств экспонирует растр, ис-

пользуя пятна для вывода текста, линий,

изображений и т. д. По этой причине

каждое устройство должно иметь РИП,

будь то настольный принтер, цветопроб-

ный автомат, фотонабор, СТР-устрой-

ство или многокрасочная цифровая пе-

чатная машина.

Язык описания страниц PostScript

был разработан корпорацией Adobe

Systems для обеспечения отображения

текста, графических форм и изображе-

ний (фотографий) с помощью выводных

устройств, оснащенных интерпретатором

языка PostScript. Adobe именует «интер-

претатором» то, что большинство из нас

знает как РИП.

Одной из причин столь широкого рас-

пространения языка PostScript в поли-

графии стала его аппаратная независи-

мость. Это означает, что изображение

(страница на печати или дисплее) описа-

на без учета специфических характерис-

тик устройства (разрешения принтера,

формата страницы и т. п.).

Одно и то же описание страницы мо-

жет быть «понято» любым устройством,

поддерживающим PostScript - от лазер-

ного принтера с разрешением 600 dpi до

фотонабора и СТР-устройства с его

3000+ dpi.

PostScript воспринимает текст как

один из видов графики — для него не су-

ществует разницы между символом

шрифта и любым другим изображением

на странице (полутоном, штриховым ри-

сунком и т. д.).

Интерпретаторы

Растровые процессоры по природе своей

являются интерпретаторами.

Вот создан прекрасный текст и свер-

стан вместе с иллюстрациями. Теперь

файл нужно напечатать. Каждое прило-

жение создает файлы и сохраняет их в

своем специальном формате. Это озна-

чает, что каждое приложение нуждается

в драйвере, который послужит перевод-

чиком для устройств вывода. Так поли-

графисты работали во времена наборных

машин и текстовых редакторов, и резуль-

тат оставлял желать лучшее.

В 1980 активно разрабатывался

стандартизованный язык, который могли

бы использовать приложения при выво-

Обработка

растровых изображений

/ 84 ПРИНТ-МЕДИА БИЗНЕС

де макетов издания на печать. Таким об-

разом, каждому приложению был необ-

ходим один язык. Сегодня, после того

как подана команда «печать», програм-

ма конвертирует то, что на экране, в

PostScript-файл вывода. Устройства вы-

вода также называются экспонирующи-

ми, записывающими устройствами,

принтерами, фотонаборными автомата-

ми, СТР- или цветопробными устрой-

ствами. Все они записывают символы на

некий материал. Символы состоят из

крошечных пятен.

Файл, закодированный на языке

PostScript, преобразуется в битовый

массив, также называемый растриро-

ванным файлом, который может содер-

жать растровые точки, а также пятна или

пикселы. Координатная сетка подсказы-

вает устройству, где должно оказаться

каждое пятно.

Интерпретация — ключевая составля-

ющая работы РИПа. РИП преобразует

файл PostScript в битовый массив, вос-

принимаемый записывающим устрой-

ством. Растровый процессор учитывает

разрешение вывода, формат страницы и

все нюансы растрирования и трансфор-

маций цветов.

РИП осуществляет три функции:

1. Интерпретацию данных языка описа-

ния страниц PostScript, полученных

из программного приложения.

2. Генерацию списка отображения, ко-

торый служит промежуточным фай-

лом перед началом растрирования.

В нем перечисляются все объекты,

содержащиеся на странице. Acrobat

PDF сильно напоминает этот список

объектов.

3. Растрирование — формирование по-

лутонов, трансформация цветов и

создание битовой карты страницы.

Интерпретация: РИП интерпретиру-

ет PostScrкод-код, полученный из файла

приложения. PostScript декодируется и

информация собирается для следующего

этапа — создания списка отображения.

На этапе интерпретации РИП прове-

ряет все используемые шрифты.

Список отображения является про-

межуточным списком объектов и инс-

трукций для растрирования. Это список

объектов, расположенных в определен-

ном порядке, содержащийся в файле

описания страницы. Их порядок в списке

определяет очередность, с которой они

будут выводиться. Порядок вывода также

называется стеком.

Растрирование — это конвертирова-

ние всех графических элементов страни-

цы в битовые массивы, предназначенные

к выводу. Другими словами, РИП кон-

вертирует список отображения в после-

довательность пятен. Этот этап необхо-

дим, поскольку любое из выводных

устройств работает на уровне пятен. Ко-

нечным результатом растрирования яв-

ляется битовое изображение — структу-

ра пятен, представляющих в виде чисел

все объекты, содержащиеся на странице.

Многокрасочная печать требует созда-

ния одного битового изображения на

каждую краску для каждой страницы. Би-

товое изображение — то, что посылается

на выводное устройство для изготовле-

ния диапозитивов, печатных форм или

для цифровой печати.

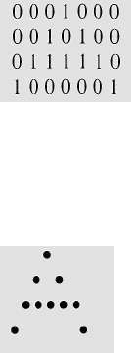

Битовые файлы существуют в форме

однобитного представления команды

«лазер включен — лазер выключен». Это

электронный эквивалент миллиметровой

бумаги, где каждому участку присвоен

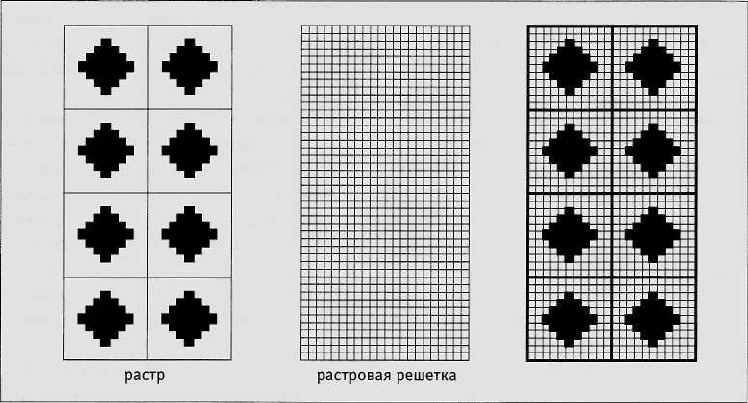

свой адрес. Растр подобен граблям, кото-

рыми провели по песку в двух направле-

ниях, получив сетчатую структуру, или

подобие полиграфического крестообраз-

ного растра.

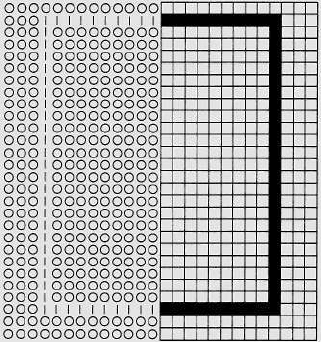

Поместите кусочки гравия в образо-

вавшиеся квадраты, и вы получите изоб-

Обработка растровых изображений 185

ражение, сформированное из пятен. За-

полните ячейки разноцветным гравием, и

получится изображение, состоящее из

пикселов.

И то и другое изображения будут рас-

тровыми. Вместо клеточек на песке ис-

пользуется координатная сетка, даже,

скорее, электронная таблица. Изобра-

жение описывается цифрами и хранится

в виде таблицы.

Изображения, которые мы создаем,

просматриваем и печатаем с помощью

компьютера и есть не что иное, как ком-

бинации нулей и единиц, а РИП является

компилятором языка программирования

PostScript. Он интерпретирует Post-

Script-файл и исполняет команды, кото-

рые в нем содержатся, и это, собственно,

есть команды подстановки объекта (будь

то символ шрифта, графическая иллюс-

трация или фотография — цветная или

монохромная).

Коммуникация растрового процессо-

ра и выводного устройства есть нечто

большее, чем просто передача растровой

информации: передаются команды по

смене разрешения или выбору другой

функции или получению информации о

состоянии записывающего устройства.

Таким образом, мы проследили путь

от файла приложения до вывода и от

PostScript до битового изображения.

Растровые данные

Лазерные технологии позволяют экспо-

нирующим устройствам записывать до

3 000 точек на дюйм. Для того чтобы раз-

местить эти точки, устройство восприни-

мает страницу как сетку из адресуемых

участков.

Экспонирующее устройство активи-

рует лазер на пересечениях линий сетки.

Каждое отдельное пятно может быть

идентифицировано по его адресу. Созда-

вая изображение страницы, устройство

записи экспонирует пятно или оставляет

адрес пустым. Другими словами, пятно

можно включить или отключить.

Соответственно, данные описываю-

щие страницу, представлены в форме ко-

манд «вкл.—выкл.». Такие данные назы-

ваются двоичными, так как предполагают

наличие только двух значений — 0 и 1

(выкл. и вкл. соответственно). «Симво-

лы» в компьютере означают «биты», или

двоичные символы. Представим лист бе-

лой бумаги с нарисованной частой сет-

кой, формирующей мозаику из пустых

квадратов, расположенных в столбцах и

строках.

С помощью маркера можно закрасить

часть квадратов и оставить остальные не-

закрашенными, тем самым обозначив

структуру. Намеренно заполнив одни и

оставив другие белыми, мы можем с лег-

костью получить букву «А». При дол-

жном терпении можно создать сложную

структуру из квадратиков, повторяющую

портрет Моны Лизы.

Давайте нарисуем букву «А» — это

все же проще.

Эта небольшая матрица из нулей и

единиц и есть битовое изображение —

массив, состоящий из двоичных симво-

лов. Результатом является структура,

формирующая букву или символ.

Битовый массив

как координатная сетка

Компьютеры прекрасно справляются с

задачей заполнения квадратов сетки

/ 8 6 ПРИНТ-МЕДИА БИЗНЕС

цифрами, означающими черный и не-

черный цвета, а также числами, описы-

вающими другие цвета. Скажем, число

1 означает для компьютера, что квадрат

должен быть заполнен черным, а 0 — что

его следует оставить пустым (белым).

Сегодня, вместо того чтобы закраши-

вать квадраты маркером, можно ввести

1 или 0, и компьютер произведет запол-

нение в памяти и на экране монитора.

Итог цифровой революции — произ-

водство изображений из чисел.

Процесс печати сегодня стал цифро-

вым.

Процесс печати сегодня основывает-

ся на растрах.

Растр означает группу пятен или пик-

селов, расположенных на координатной

сетке.

Растровые изображения можно полу-

чить с помощью сканера, цифровой фо-

токамеры, программы рисования или пу-

тем преобразования векторного рисунка,

созданного в PostScript-программе.

Процесс преобразования изображе-

ния в пятна или пикселы называется рас-

трированием или обработкой растровым

процессором (РИПом).

Например:

Битовый файл

Битовый файл — это, по определению,

растровый файл с глубиной цвета в один

бит. Обычный файл программы приема

факсов также является закодированным

битовым изображением — пусть разре-

шение его составляет всего 300 dpi.

Каждое пятно имеет характеристику

битовой глубины. Она может составлять

один бит (двухуровневое пятно) — Adobe

Photoshop называет это битовым режи-

мом (bitmap mode). Фактически это

штриховая графика, которая может быть

черно-белой, а может и не быть (в Quark-

XPress штрихи можно раскрасить). Она

может не содержать 100% черного (воз-

можно растрирование в тех же програм-

мах). Но, помимо всего, она может иметь

8 бит глубины (градации серого, также

называемые монотоновым или индек-

сным цветом).

Она (битовая глубина) может иметь

24 бита (RGB) или 32 бита (CMYK), но

изображение, применяемое в полигра-

фии для изготовления фотоформ или пе-

чатных форм, всегда имеет глубину 1 бит.

Каждое пятно обычно имеет один бит

глубины.

В большинстве современных экспо-

нирующих автоматов используется ла-

зер. Он создает пятно, размер которого

определяется устройством. Размер этого

базового пятна измеряется в микронах —

миллионных долях метра.

20 микрон обозначаются как 20 мкм,

при этом многие устройства воспроизво-

дят пятна меньшего диаметра.

Пятна можно разместить на коорди-

натных сетках различного разрешения.

Поэтому диаметр пятна не всегда опре-

деляется разрешением. Последнее обо-

значает количество пятен на квадратный

дюйм и выражается в точках на дюйм

(dpi), хотя следовало бы в пятнах на

дюйм (spi).

Обработка растровых изображений 187

Разрешение устройства 1000 dpi оз-

начает 1000 х 1000 (1 млн) базовых пя-

тен на один квадратный дюйм.

Таким образом, на листе 8,5 х 11 дюй-

мов (A4) можно разместить: 1000 х 8,5 =

= 8500 пятен по ширине и 1000 х 11 =

= 11 000 пятен по высоте, или 93 500 000

пятен на листе.

При удвоении разрешения число пя-

тен увеличивается в четыре раза.

Таким образом, разрешение 2 000 dpi

дает 374 000000 (4 х 93500000) пятен

на лист A4.

Соответственно, чем больше разре-

шение, тем больше времени требуется на

«рипование» файла.

Сложные битовые изображения

Битовое изображение формируется циф-

ровым способом путем размещения пя-

тен в прямоугольном массиве. Так как

компьютеры «мыслят» двоично, им не-

обходимо разбить изображение, создав

структуру из небольших фрагментов, на-

зываемых пикселами (сокр. от picture

elements — элементы изображения. —

Прим. перев.)

Все отсканированные изображения

являются битовыми, будь то штриховые

черно-белые рисунки или цветные фо-

тографии. Это касается и цифровых фо-

тографий.

Монохромные битовые изображе-

ния — например, сканированные штри-

ховые рисунки — являются самыми

простыми. Каждый пиксел такого изоб-

ражения может быть черным или белым

(вкл. или выкл.), поэтому для его описа-

ния требуется только два бита компью-

терной информации. По этой причине

они называются двухуровневыми бито-

выми массивами. «Двухуровневый» оз-

начает черный или белый, присутствие

или отсутствие, «вкл.» или «выкл.» цве-

та. CMYK-изображение, например, име-

ет четыре канала, каждый из которых —

двухуровневый (глубиной в один бит).

Каждый пиксел изображения хранит-

ся в виде бита или группы битов. В допе-

чатной подготовке мы используем их для

понимания концепции черного и белого.

Добавление глубины этим пикселам

приводит к образованию изображений с

непрерывным тоном, в формировании

которых участвуют градации серого цве-

та. В лазерном принтере или печатной

машине нет серой краски, поэтому для

создания иллюзии серого используется

полутоновый растр.

Полутона описываются термином

«точка» — не «пятно» и не «пиксел».

В формировании растровой точки учас-

твуют от восьми до десяти пятен лазер-

ного устройства, которые объединяются

в структуру для создания иллюзии серого

цвета. Полутона измеряются в линиях на

дюйм (lpi) — например, говорится «ли-

ниатура растра 133». (В России приня-

то измерять линиатуру растра в ли-

нии на см (л/см); lpi = 2,54 л/см. —

Прим. ред.)

Термин «растрирование» использует-

ся для описания процесса создания полу-

тонов. Раньше для разбиения фотогра-

фии на точки в репродукционном фотоап-

парате использовались проекционные и

контактные растры, содержащие линии,

выцарапанные на стеклянной пластине

или нанесенные на пленку. Сегодня рас-

трирование осуществляется электрон-

ным способом. Растровый процессор

производит сложные вычисления для

конвертирования (преобразования) от-

сканированного битового изображения в

битовую карту выводного устройства.

В процессе участвуют алгоритмы рас-

трирования, которые примерно из десяти

пятен экспонирующего устройства фор-

мируют более крупные точки и размеща-

ют их в рамках структуры, призванной

188 ПРИНТ-МЕДИА БИЗНЕС

обеспечить иллюзию непрерывного тона.

Эти более укрупненные образования на-

зываются растровыми точками.

(По определению по русской тер-

минологии: растрирование — 1) пре-

образование полутоновых и штри-

ховых изображений в микроштри-

ховые с помощью полиграфического

растра (в репродукционных фотоап-

паратах и контактно-копироваль-

ных станках) или с использованием

аппаратных и программных средств

(в издательских системах); 2) пре-

образование текстовой и/или иллюс-

тративной информации, представ-

ленной кодами знаков, многоуровне-

вых отсчетов, длин или концов

отрезков, векторами и т. п., в бито-

вую карту. — Прим. ред.)

Точка

В мире цифровых технологий нет более

расплывчатого термина. Определение

«точка» подходит ко многому, но ни для

чего не является верным.

Растровые точки — больше скопле-

ния мелких элементов, чем собственно

точки. Разрешение сканера, кажется,

составляет множество точек на дюйм

(dpi), которые на самом деле являются

пикселами на дюйм (ppi) или даже вы-

борками на дюйм (samples per inch —

spi). Фотонаборы и СТР-устройства тоже

якобы экспонируют в точках на дюйм, хо-

тя для формирования изображения ис-

пользуют пятна (spi). Но все эти опреде-

ления в какой-то степени верны.

В Adobe Photoshop разрешение изме-

ряется в ppi, a Corel использует для него

же dpi. Всегда следует уточнить, что име-

ется в виду под «точкой на дюйм».

Пикселы сканера

Пиксел — наименьший элемент изобра-

жения, который воспринимается скане-

ром или камерой и отображается на мони-

торе. Пиксел является базовой единицей

измерения для цифрового изображения.

«Мой сканер дает 600 точек на

дюйм», — если речь заходит о сканерах,

пикселы часто путают с точками. Факти-

чески устройство воспринимает 600 пик-

селов на дюйм, что обеспечивают 600

чувствительных элементов, расположен-

ных по ширине сканера.

Пиксел на мониторе — наименьший

элемент экрана, воспроизводимый гра-

фической картой и монитором компьюте-

ра. Получаемые с помощью сканера циф-

ровой камеры или программы рисования,

они являются «кирпичиками» фотогра-

фического изображения. Они существу-

ют в виде файлов и являются просто груп-

пами цифр на жестком диске компьютера.

Пятно и dpi

Пятно — наименьшая точка, которую

способно воспроизвести экспонирующее

устройство на носителе изображения.

При указании адресующей способности

печатающего устройства снова использу-

ется двусмысленный термин «точек на

дюйм». Пятно есть основной адресуемый

элемент устройства.

Для получения изображения на бума-

ге или формной пластине устройство экс-

понирует пятна. Чернила, выдавленные

струйным принтером и сгусток тонера

для лазерной печати также являются

пятнами. Экспонированные участки све-

то- или термочувствительной пленки или

пластины — тоже пятна. Каждая напеча-

танная картинка состоит из крошечных

лазерных пятен. Пятно может иметь диа-

метр 20 микрон, но быть помещенным в

сетку разного разрешения — устройство

может записывать 1000 или 2000 пятен

на дюйм, но размер их останется неиз-

менным. Результатом является наложе-

ние пятен друг на друга.

Обработка растровых изображений 189

Линиатура растра

Термин «линии» в основном использует-

ся для описания частоты растра и спо-

собности принтера или печатной машины

передавать детали в полутонах. Линиату-

ра — это количество горизонтальных ря-

дов точек в одном дюйме. Кроме того, ли-

нии используются для измерения гори-

зонтального разрешения телеэкрана.

Единица измерения — линии (или

растровые точки) на дюйм, lpi. В свое

время линиатура создавалась с помощью

больших репродукционных фотоаппара-

тов и сетчатого экрана. Сегодня это дела-

ется компьютером.

Количество рядов точек в одном дюй-

ме (изначально — количество линий, от-

черченных на стеклянном экране) влияет

на плавность и детализацию напечатан-

ного изображения (чем оно больше, тем

лучше). Большинство журналов печата-

ется при 133 lpi, а линиатуры высокока-

чественной печати достигают 200—300

lpi. Газеты со своими растрами в 80—100

lpi находятся на нижнем конце шкалы.

Растровые точки

Первоначально создание полутона с ис-

пользованием растров было изобретено

в рамках фотографического процесса.

Сегодня они формируются компьютер-

ным способом и имитируют фотографи-

ческий растр прошлого. Полутона созда-

ются не компьютером дизайнера, а рас-

тровым процессором, подключенным к

экспонирующему устройству.

Число пятен устройства, формирую-

щих изображение, определяет количест-

во уровней серого (в голубой, пурпурной,

желтой или черной красках), которые

могут быть воспроизведены при заданной

площади растровой точки, что выражает-

ся в количестве линий на дюйм (lpi).

Если выбрана слишком большая ли-

ниатура растра, а записывающее устрой-

ство не поддерживает высокое разреше-

ние, количество уровней серого будет ис-

кусственно занижено, что приведет к

возникновению эффекта постеризации.

(По определению: постеризация —

уменьшение количества тонов или

цветов для получения больших ло-

кальных цветных или тональных пя-

тен. Используется для художествен-

ных целей в художественной фотог-

рафии и в дизайне, а также при

подготовке изображения для трасси-

ровки. — Прим. ред.)

Имитация серого

Файл посылается на РИП с целью созда-

ния битовой карты страницы, которая

будет записана на фотопленку, формную

пластину или непосредственно на бума-

гу. Эта матрица одноцветна, содержит

один бит информации и записывается в

высоком разрешении — например, 2 400

пятен на дюйм.

РИП отправляет растрированную

страницу на устройство записи, которое

с помощью лазера наносит каждое пятно

или пиксел. Растровый процессор опре-

деляет, каким образом получить растро-

вую точку из информации, содержащей-

ся в пикселе растрированного изображе-

ния или кривой, описанной языком

PostScript.

Оператор задает линиатуру растра в

lpi и растровый процессор «узнает», ка-

ким образом конвертировать пикселы се-

рых или цветных тонов в структуру, со-

стоящую из растровых точек. Для форми-

рования каждой точки экспонирующее

устройство определяет размер фрагмента

координатной сетки (элементарная

ячейка растровой структуры, рас-

тровая ячейка, которая, в общем, оп-

ределяется как 1 /линиатура растра

и измеряется в дюймах или миллимет-

рах. — Прим. ред.), требуемый для со-

/ 90 ПРИНТ-МЕДИА БИЗНЕС

здания иллюзии полутона — например,

это может быть 1/133 дюйма.

Добавляя пятно за пятном, устрой-

ство формирует точки разной площади

для имитации градаций серого, воспри-

нимаемых невооруженным глазом, — на-

чиная с белого цвета (отсутствие точки),

заканчивая полностью «закрашенными»

участками. Количество пятен, используе-

мых для заполнения растровых ячеек, оп-

ределяет число градаций серого. Первый

уровень серого — отсутствие пятна, вто-

рой — одно пятно, третий — два пятна, и

так далее до заполнения ячейки. Для вос-

произведения всего тонового диапазона

нам необходимы 256 градаций серого. То

есть для заполнения одной растровой

ячейки необходимо записать 256 пятен,

что составит матрицу 16 х 16. Если экс-

понирующее устройство способно распо-

ложить в ячейке хотя бы 16 точек по го-

ризонтали, получить 256 градаций серого

плюс белый цвет не составит труда.

Растровая точка при 200 lpl содержит

200x16 пятен на каждый дюйм, т. е.

3200 spi. Если записывающее устройс-

тво поддерживает это разрешение, есть

возможность получить 256 уровней серо-

го цвета. Если же разрешение ограниче-

но 2400 spi, для воспроизведения всех

уровней серого придется увеличить пло-

щадь точки. 2 400 пятен, деленные на 16,

дают 150 линий растровых точек, т. е. ли-

ниатуру растра 150 lpi.

Если бы все в этом мире было парал-

лельно и перпендикулярно горизонту,

можно было бы использовать один пик-

сел для формирования одной растровой

точки. Но в реальности полиграфисты

обнаружили, что растр лучше всего смот-

рится, будучи помещенным под углом

45°. Это придает более плавные контуры

горизонтальным и вертикальным эле-

ментам. При печати триадными красками

точки располагаются под различными уг-

лами — в основном с шагом в 30°.

Зная о существовании битов «вкл.—

выкл.», 1—0 или «черный—белый»,

можно предположить, что для создания

полноценных изображений потребуется

большая битовая глубина, так как в жи-

вописи и графике используются разные

значения серого и цвета. Рисуя, можно

добиться разницы двумя основными

Растровые точки располагаются по сетке растра.
