РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−85

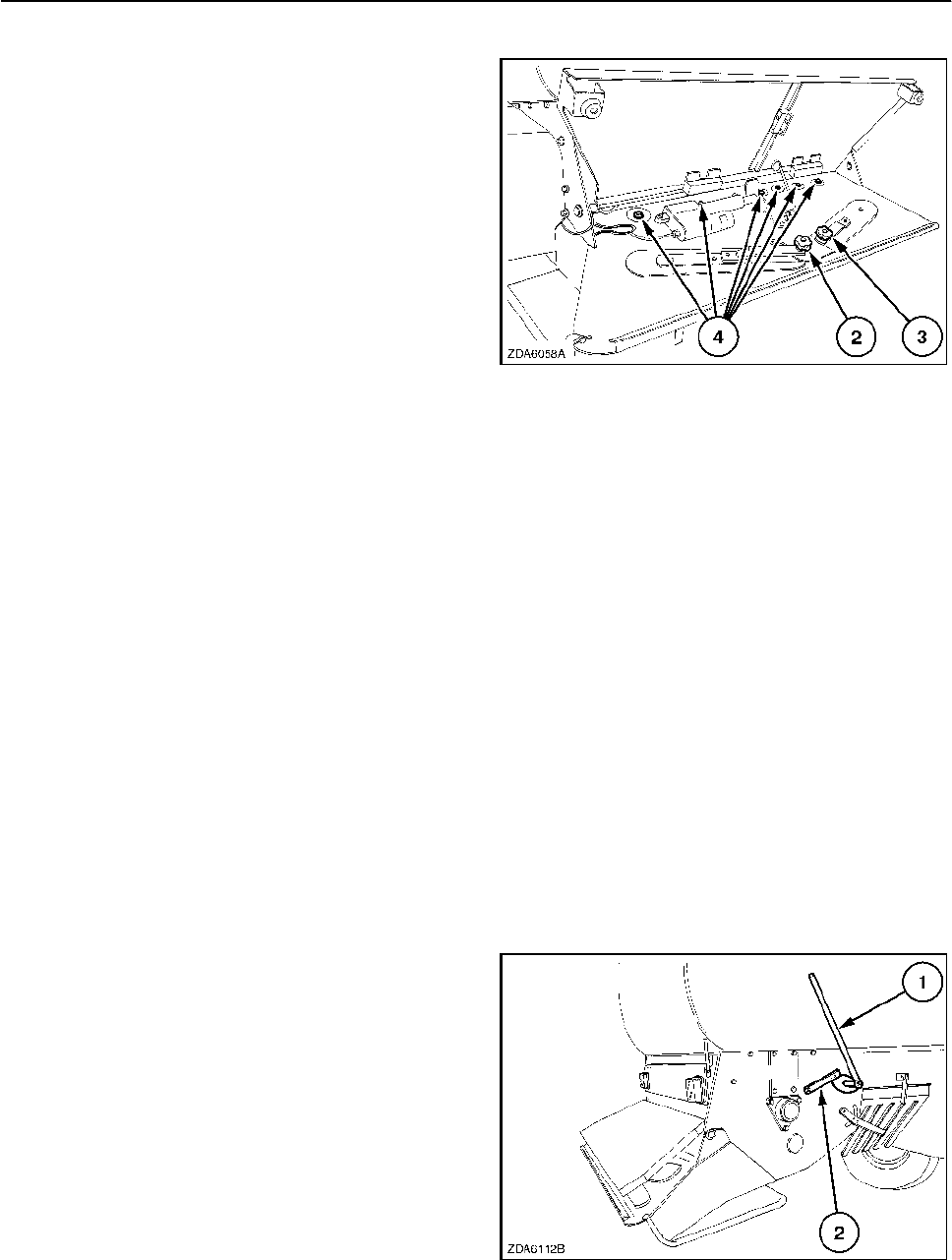

Для регулировки, с обеих сторон измельчителя:

1. Ослабьте ручку 2 (слева) и/или (3) (справа)

и сдвиньте отражающие пластины.

Поднятие ручки — полоса разброса половы

становится шире. Опускание ручки —

полоса разброса половы становится уже.

2. После регулировки зафиксируйте

выбранное положение с помощью ручек (2)

и (3).

ПРИМЕЧАНИЕ: Для достижения

максимально возможной ширины разброса

половы переставьте болты (4) в другие

отверстия.

Ножи ротора

Ножи ротора, имеющие две режущие

поверхности, жестко зафиксированы.

При необходимости ножи можно перевернуть

или заменить.

Модели серии CS6050:

52 ножа. Модели серий CS6070-CS6080-

CS6090: 64 ножа.

ПРИМЕЧАНИЕ: Запрещается работать со

сломанными или поврежденными ножами.

Это опасно: вследствие нарушения

балансировки могут возникнуть поломки

измельчителя и комбайна.

165

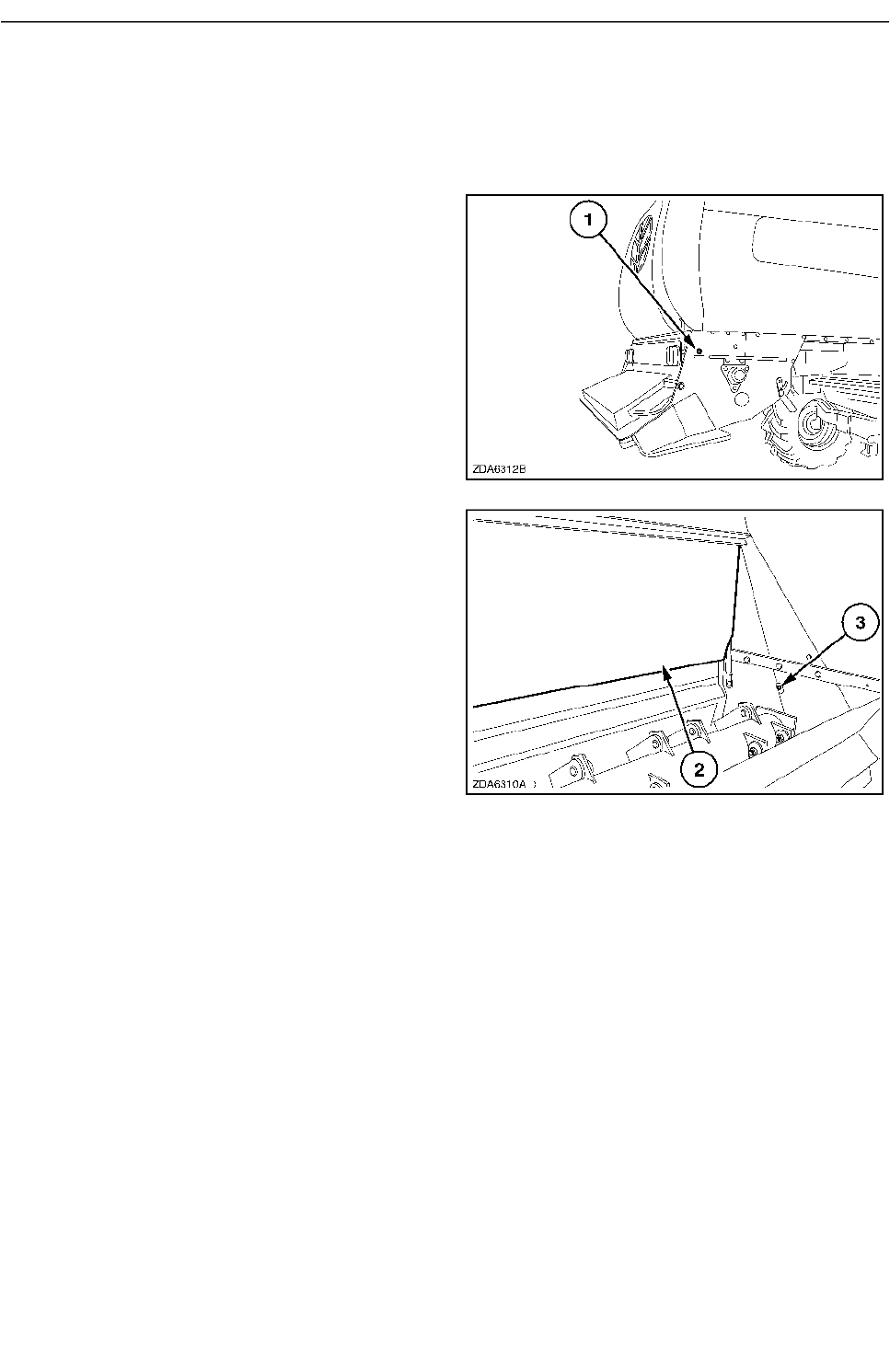

Замена ножей производится следующим

образом:

1. Рычагом (1) переместите валковую пластину

вперед (положение работы

соломоизмельчителя).

2. Зафиксируйте рычаг пластиной (2).

164

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−86

3. С помощью специального инструмента

откройте замки (2) с двух сторон и снимите

дверцу люка.

166

4. С обеих сторон освободите фиксаторы (3).

5. Чтобы извлечь дверцу люка (4), приподнимите ее.

167

6. Ослабьте гайку (1). Постарайтесь не потерять

две проставки и шайбы.

7. Переверните нож (2) или замените его новым.

8. Затяните болт (1) моментом 73-75 Н•м

(54-55 фунт•фут).

ПРИМЕЧАНИЕ: Гайки всегда должны

устанавливаться со стороны привода.

168

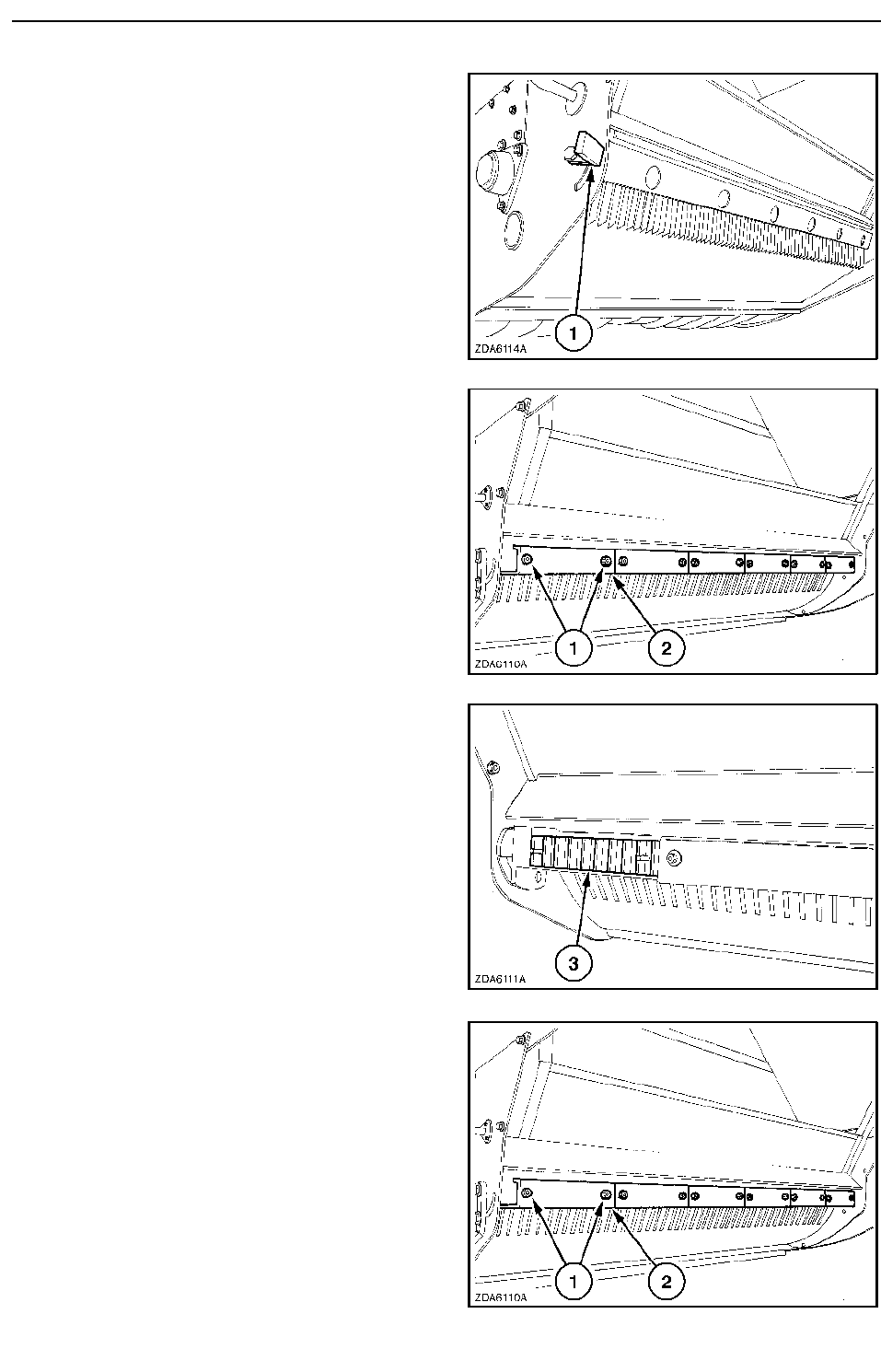

Противорежущие пластины

Модели серии CS600: 50

противорежущих пластин.

CS6070-CS6080-CS6090 models:

Чтобы отрегулировать положение

противорежущих пластин, ослабьте два болта с

обеих сторон и переместите расположенный

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

170

171

172

3−86

3. Теперь часть из 10 противорежущих пластин

можно поодиночке извлечь и заменить

4. После регулировки установите на место

пластину (2) и затяните гайки (1)

максимальным моментом 12 Н•м

(8,9 фут•фунт).

Замена противорежущих пластин производится

следующим образом:

1. Переместите противорежущие пластины до

конца вперед.

2. Отверните две гайки (1) и снимите крышку

(2).

169

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−88

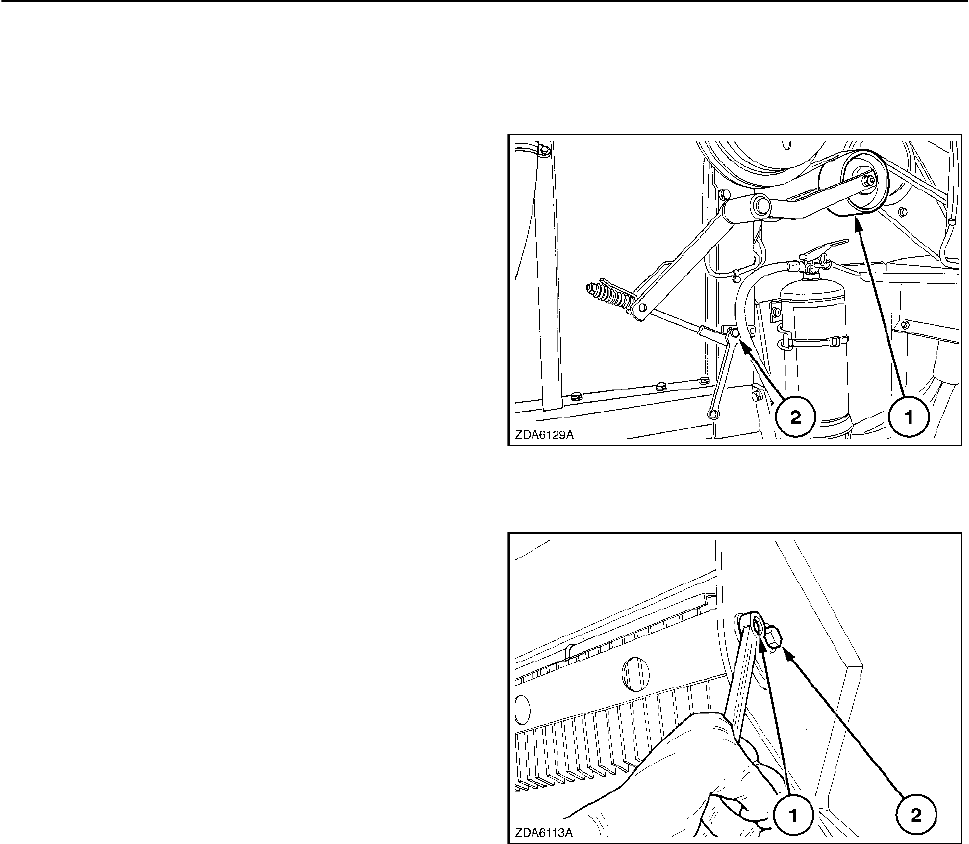

Измельчитель соломы

Для измельчения соломы зерновых культур:

1. Наденьте приводной ремень на шкив,

соответствующий высокой частоте

вращения ротора измельчителя. Для этого:

• Ослабьте натяжной ролик заднего привода

эксцентрика соломоизмельчителя, повернув

с помощью ключа на 19 мм вал (2).

• Наденьте приводной ремень на шкив,

соответствующий высокой частоте

вращения ротора измельчителя.

• Поворотом вала (2) натяните ремень.

2. Ослабьте болты (1) и (2) с обеих сторон и с

помощью расположенного справа рычага

отрегулируйте положение противорежущих

пластин относительно камеры ротора:

• Сухая солома: полностью внутрь.

• Влажная культура

Тяжелая солома: примерно наполовину.

Кукуруза, подсолнечник, рапс на масло,

горох и бобы: полностью наружу.

3. Затяните болты (2) с обеих сторон.

174

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

3−89

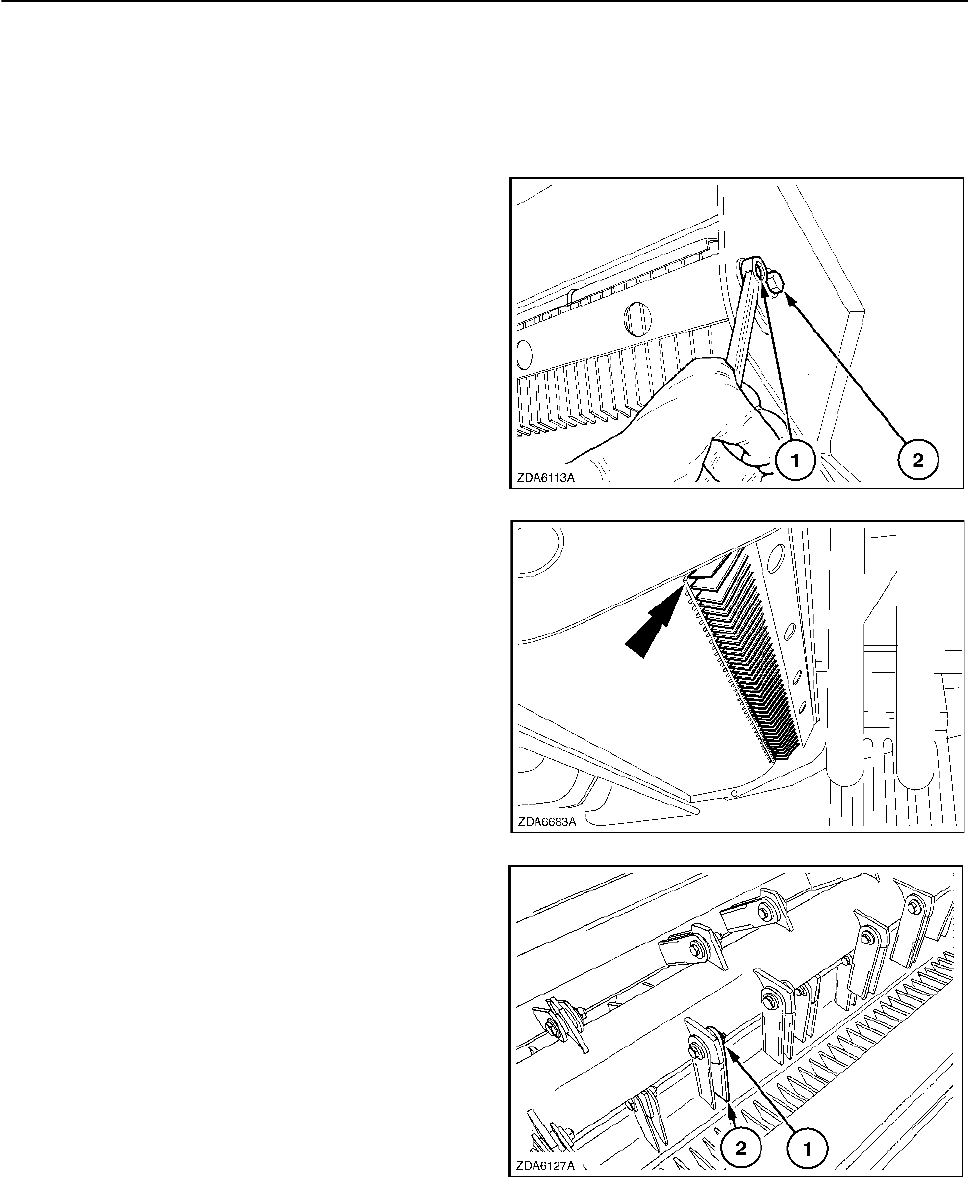

Измельчитель кукурузных стеблей

Для измельчения стеблей кукурузы:

1. Наденьте приводной ремень на шкив,

соответствующий низкой частоте вращения

ротора измельчителя.

2. Для сохранения противорежущих пластин в

исправном состоянии до следующего сезона

уборки зерновых желательно установить

противорежущие пластины вне камеры

ротора, ослабив гайки (1) и (2) с обеих сторон.

176

177

175

ПРИМЕЧАНИЕ: На торцевой крышке

компрессора выбиты буквы «D» и «S»,

обозначающие, соответственно, штуцеры

нагнетания и всасывания. Для защиты

противорежущих пластин от кислоты,

оставленной материалом, поместите

между противорежущими пластинами

(установленными полностью наружу) и

корпусом соломоизмельчителя резиновые

прокладки.

3. Уменьшите длину роторных ножей (2)

наполовину и затяните гайку (1) моментом 73-

75 Н•м (54-55 фунт•фут).

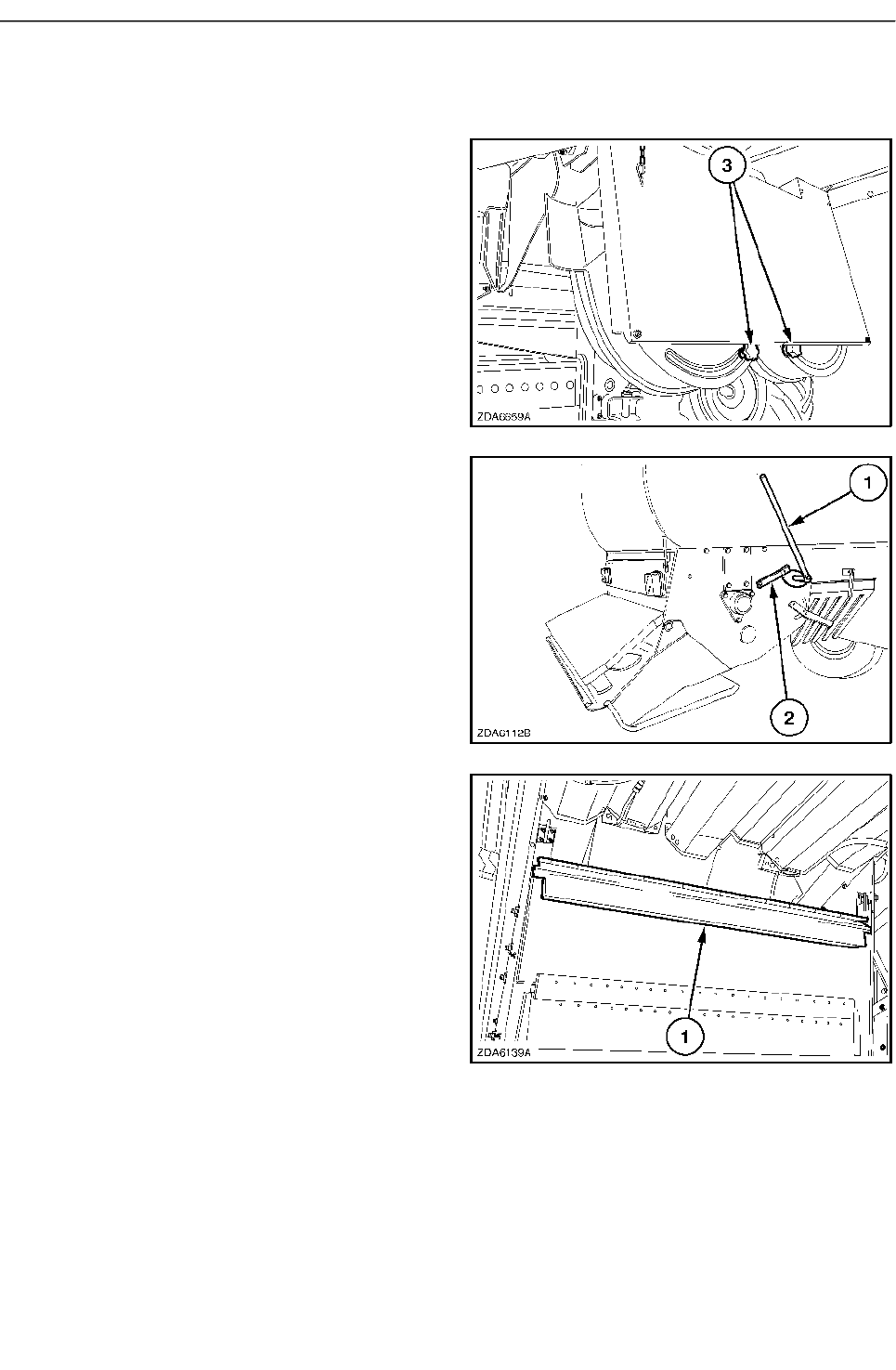

1. Снимите дверцу.

2. Выверните болты 1 с обеих сторон.

3. Установите заднюю пластину (2) в переднее

положение, вставив болты в отверстие (3) (с

обеих сторон).

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

4. Установите заднюю пластину для кукурузы,

предохраняющ

ю клавиши соломотряса.

Выполните

179

3−89

178

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

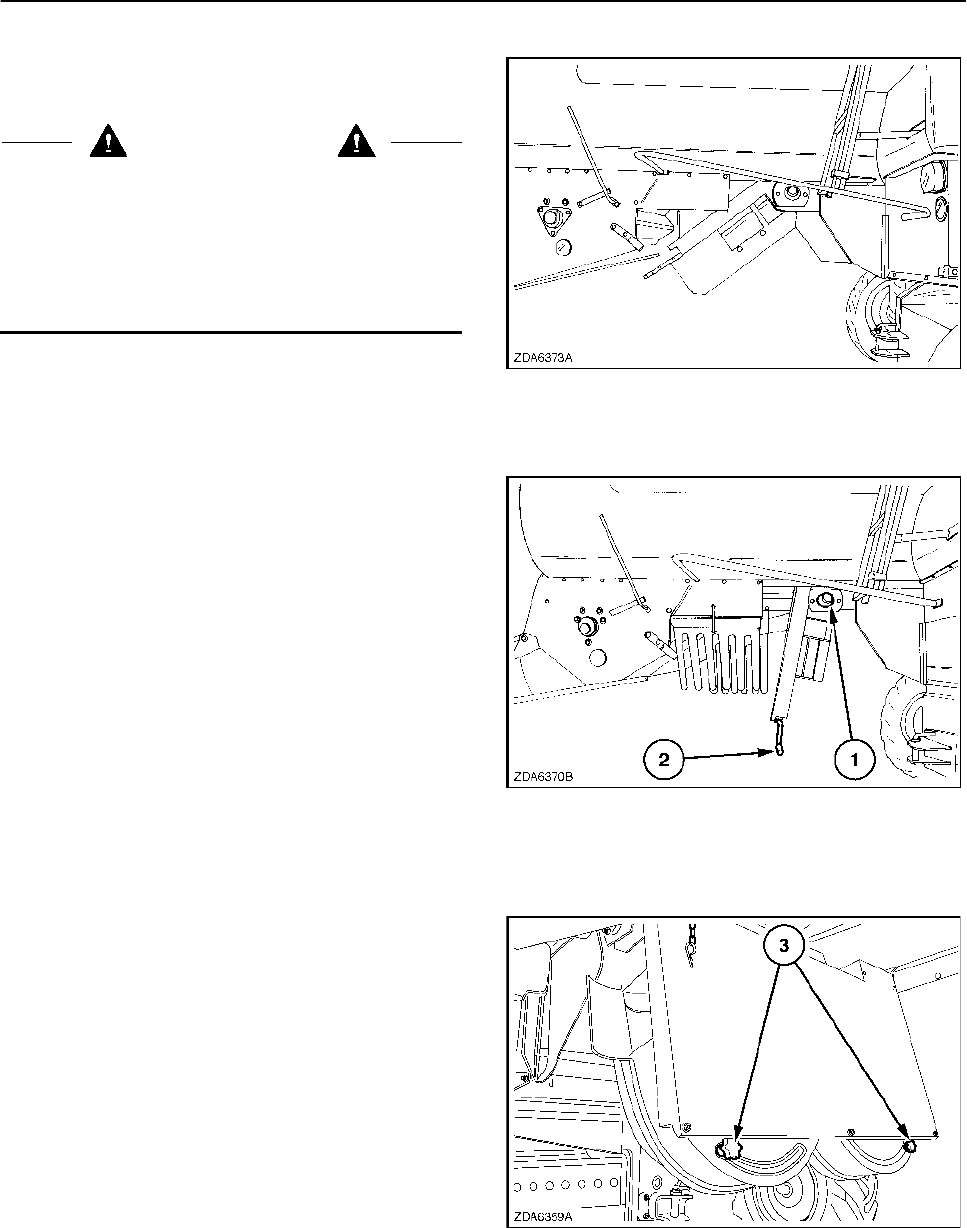

Разбрасыватель половы имеет три положения:

• Переднее положение: для разбрасывания

половы по полю либо в солому по ширине

валка.

180

181

3−90

• Вертикальное положение: для

предотвращения потерь зерна

(

либо

ПРИМЕЧАНИЕ: На торцевой крышке

компрессора выбиты буквы «D» и «S»,

обозначающие, соответственно,

штуцеры нагнетания и всасывания. В это

положение разбрасыватель может быть

установлен и когда возникают

затруднения с разбрасыванием половы из

переднего положения.

Разбрасыватель половы (если установлен)

Разбрасыватель половы может работать в

нескольких режимах. Когда включен

соломоизмельчитель, полова может

разбрасываться за комбайном либо направляться в

соломоизмельчитель, а при укладке соломы в

валки полова разбрасывается непосредственно в

солому по ширине валка.

ВНИМАНИЕ

Категорически запрещается приближаться к

разбрасывателю половы.

ВНИМАНИЕ

Работа с неотбалансированным разбрасывателем

половы категорически запрещается. Дисбаланс

может стать причиной поломки разбрасывателя

половы и комбайна.

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

Положение обслуживания: для обслуживания или

снятия решет.

ВНИМАНИЕ

Для выключения разбрасывателя половы

следует выключить механизм обмолота и

остановить двигатель.

Перед проведением работ на разбрасывателе

половы дождитесь полной остановки

вращающихся частей.

ВАЖНОЕ ЗАМЕЧАНИЕ: Во время работы в поле

запрещается устанавливать разбрасыватель

половы в положение обслуживания, даже если

он не используется, так как полова может

скопиться под клавишным соломотрясом!

Чтобы изменить положение разбрасывателя

половы:

1. Нажмите кнопку пружинного фиксатора (1).

2. Ручкой (2) установите разбрасыватель половы

в требуемое положение.

3. Освободите пружинный фиксатор и переместите

разбрасыватель половы вперед-назад, пока он

не зафиксируется в требуемом положении.

Для разбрасывания половы по полю:

1. Ослабьте ручки (3) и переместите их наружу.

2. Затяните обе ручки (3).

184

3−93

РАЗДЕЛ 3

–

ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

Для разбрасывания направления половы в

соломоизмельчитель:

185

186

187

Для разбрасывания половы в валок закройте

надставку и переведите валковую пластину в

положение для формирования валка.

1. Ослабьте ручки (3) и переместите их внутрь.

2. Затяните обе ручки (3).

3. Рычагом (1) переместите валковую

пластину вперед (положение для

работы соломоизмельчителя).

4. Зафиксируйте рычаг пластиной

(2).

5. С обеих сторон освободите фиксаторы и

откройте надставку (1).

РАЗДЕЛ 3 – ЭКСПЛУАТАЦИЯ В ПОЛЕВЫХ УСЛОВИЯХ

Выключение и снятие разбрасывателя

половы

Для защиты лопастей разбрасывателя при

уборке кукурузы следует снять ремень привода

разбрасывателя половы либо полностью снять

разбрасыватель.

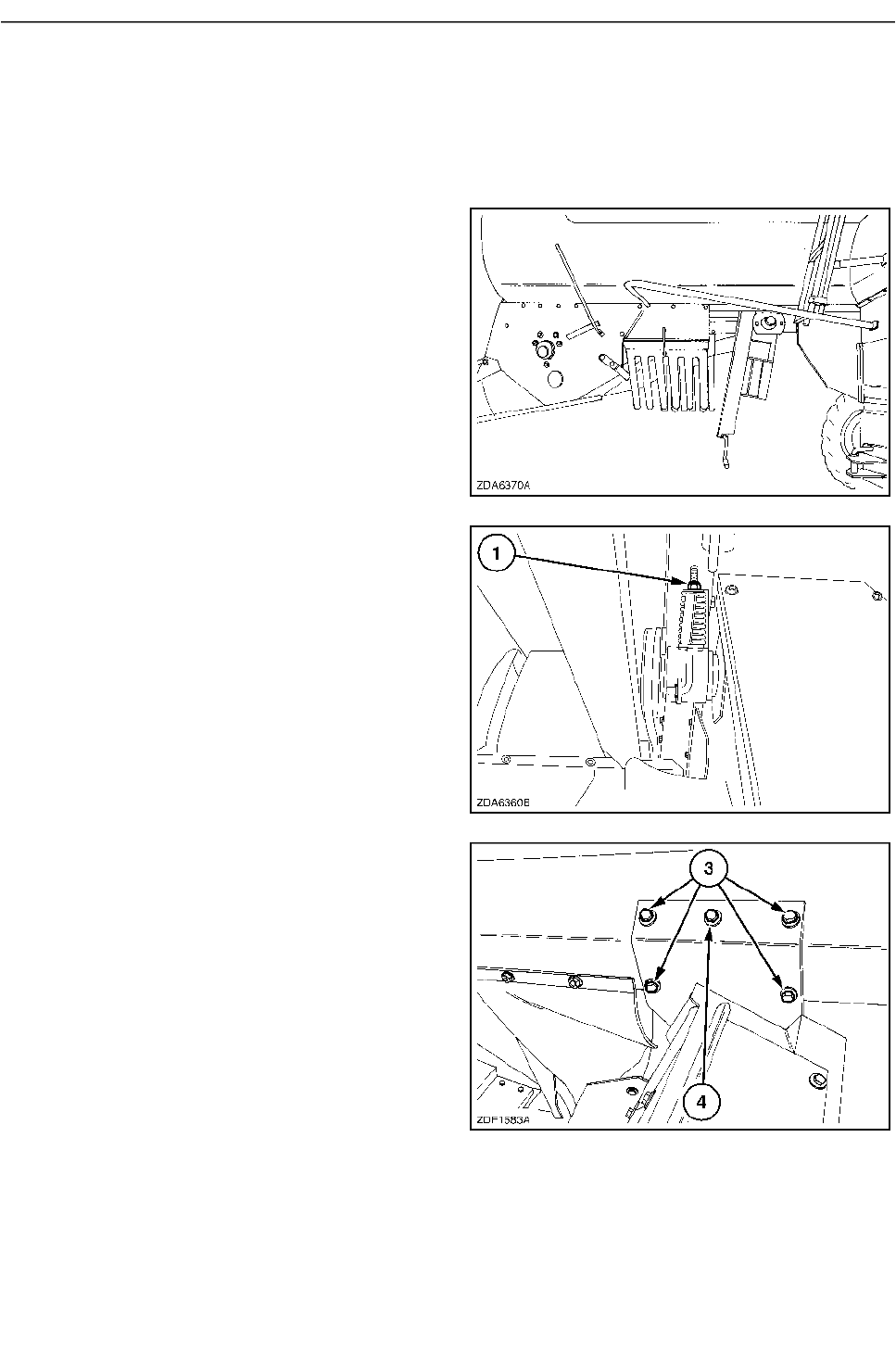

Для снятия разбрасывателя половы:

1. Переведите разбрасыватель половы в

вертикальное положение.

2. Ослабьте гайку (1) и снимите приводной

ремень.

189

190

3−93

188

3. Выверните четыре болта (3) с правой

стороны. Болт (4) выворачивать не следует.
