РАБОТА
B--63844RU/02
11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
647
8 При нажатии дисплейной клавиши [EXEC] отображается
экран списка программ по группам с перечислением всех
программ, имена которых включают указанную цепочку
символов.
PROGRAM (NUM.) MEMORY (CHAR.)
USED: 60 3321
FREE: 2 429
O0020 (GEAR--1000 MAIN)
O0040 (GEAR--1000 SUB --1)
O0200 (GEAR--1000 SUB --2)
O2000 (GEAR--1000 SUB --3)
>_
EDIT **** *** *** *** 16:52:25
[ PRGRM ] [ DIR ][ ][ ][(OPRT)]
PROGRAM DIRECTORY (GROUP) O0001 N00010
[Экран списка программ по группам, отображаемый при ведении
поиска “GEAR-1000*”]
Если список программсостоит из двух или более страниц, то
просмотр страниц можно выполнить с помощью клавиши
перелистывания страниц.
В вышеприведенном примере не следует опускать звездочку (*).
Звездочка обозначает произвольную цепочку символов
(обозначение символа, обобщающего имена).
“GEAR-1000*” обозначает, что первые девять символов нужной
программы должны быть “GEAR-1000,” после которых
указывается произвольная цепочка символов. Если вводится
только “GEAR-1000”, то поиск выполняется только для
программ ЧПУ, имеющих имя, состоящее из 9 символов
“GEAR-1000.”
Знак вопроса(?) можно использовать для указания одного
произвольного символа. Например, ввод “????-1000” позволяет
выполнить поиск для программ, имеющих имена, которые
начинаются с четырех произвольных символов, после которых
следует “-1000”.
EXEC
Пояснения
D * и ?
РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
B--63844RU/02
648
[Пример использования символов обобщения имени]
(Введенная цепочка (Группа, для которой будет
символов) выполняться поиск)
(a) “*” Программы ЧПУ, имеющие любое имя
(b) “*ABC” Программы ЧПУ с именами, которые
заканчиваются на ”AB C ”
(c) “ABC*” Программы ЧПУ с именами, которые
начинаются с “ABC”
(d) “*ABC*” Программы ЧПУ c именами, которые
содержат ”ABC”
(e) “?A?C” Программы ЧПУ с именами,
состоящими из четырех символов
второй и четвертый из которых
являются A и C соответственно
(f) “??A?C” Программы ЧПУ с именами,
состоящими из пяти символов,
третий и пятый из которых являются
A и C соответственно
(g) “123*456” Программы ЧПУ с именами, которые
начинаются со “123” и заканчиваются
на “456”
Если в результате поиска по введенной цепочке символов ни
одну программу обнаружить не удалось, то на экране списка
программ отображается предупреждающее сообщение ”DATA
NOT FOUND” (”ДАННЫЕ НЕ НАЙДЕНЫ”).
Список программ по группам, сформированный в результате
поиска, сохраняется до тех пор, пока не будет отключено
питание или не будет выполнен другой поиск.
После переключения экрана отображения списка программ по
группам на другой экран, при нажатии дисплейной клавиши
операции [PR- GRP] (отображаемой при выполнении шага 6)
вновь отображается экран списка программ по группам, на
котором перечисляются имена программ группы, для которой
осуществлялся предыдущий поиск. Использование данной
дисплейной клавиши снижает необходимость повторного ввода
соответствующей цепочки символов для повторного
отображения результатов поиска после переключения экрана.
Предположим, что все основные программы и подпрограммы
для обработки зубчатого колеса номер 1000 имеют номера,
содержащие цепочку символов “GEAR-1000”. Номера и имена
этих программ могут быть представлены в виде списка в
результате поиска цепочки символов “GEAR-1000” среди имен
всех программ. Данная функция облегчает управление
программами ЧПУ, сохраненными в памяти большой емкости.
D Когда указанная
цепочка символов не
может быть найдена
D Сохранение искомой
группы
D Группа, для которой
выполнялся
предыдущий поиск
Примеры
РАБОТА
B--63844RU/02
11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
649

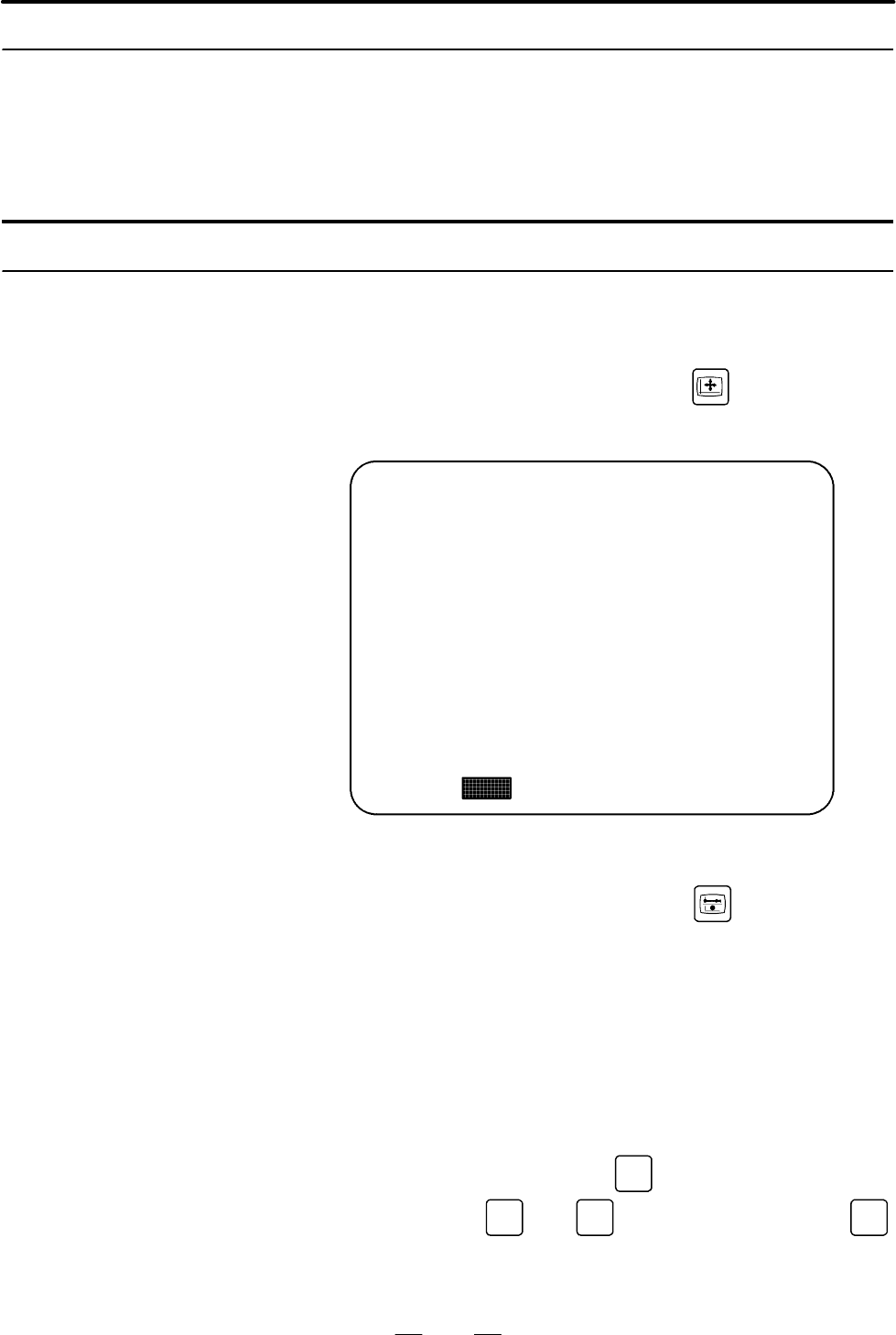

Нажмите функциональную клавишу , чтобы отобразить
или установить величину компенсации на инструмент и другие
данные.
В данном разделе описывается, как отобразить или установить
следующие данные:
1. Значение коррекции на инструмент
2. Установки
3. Время работы и счет деталей
4. Величина смещения начала координат заготовки
5. Общие переменные макрокоманд пользователя
6. Меню схемы и данные схемы
7. Пульт оператора ПО
8. Данные управления ресурсом инструмента
В этом разделе также описаны измерение длины инструмента,
сравнение номеров последовательности и функция остановки.
Меню изображения, данные изображения, пульт оператора
программного обеспечения и данные управления ресурсом
инструмента зависят от технических условий изготовителя
станка. Для получения детальной информации смотрите
соответствующее руководство, предоставляемое изготовителем
станка.
11.4
ЭКРАНЫ,
ОТОБРАЖАЕМЫЕ С
ПОМОЩЬЮ
ФУНКЦИОНАЛЬНОЙ
КЛАВИШИ
<OFFSET SETTING>
РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
B--63844RU/02
650

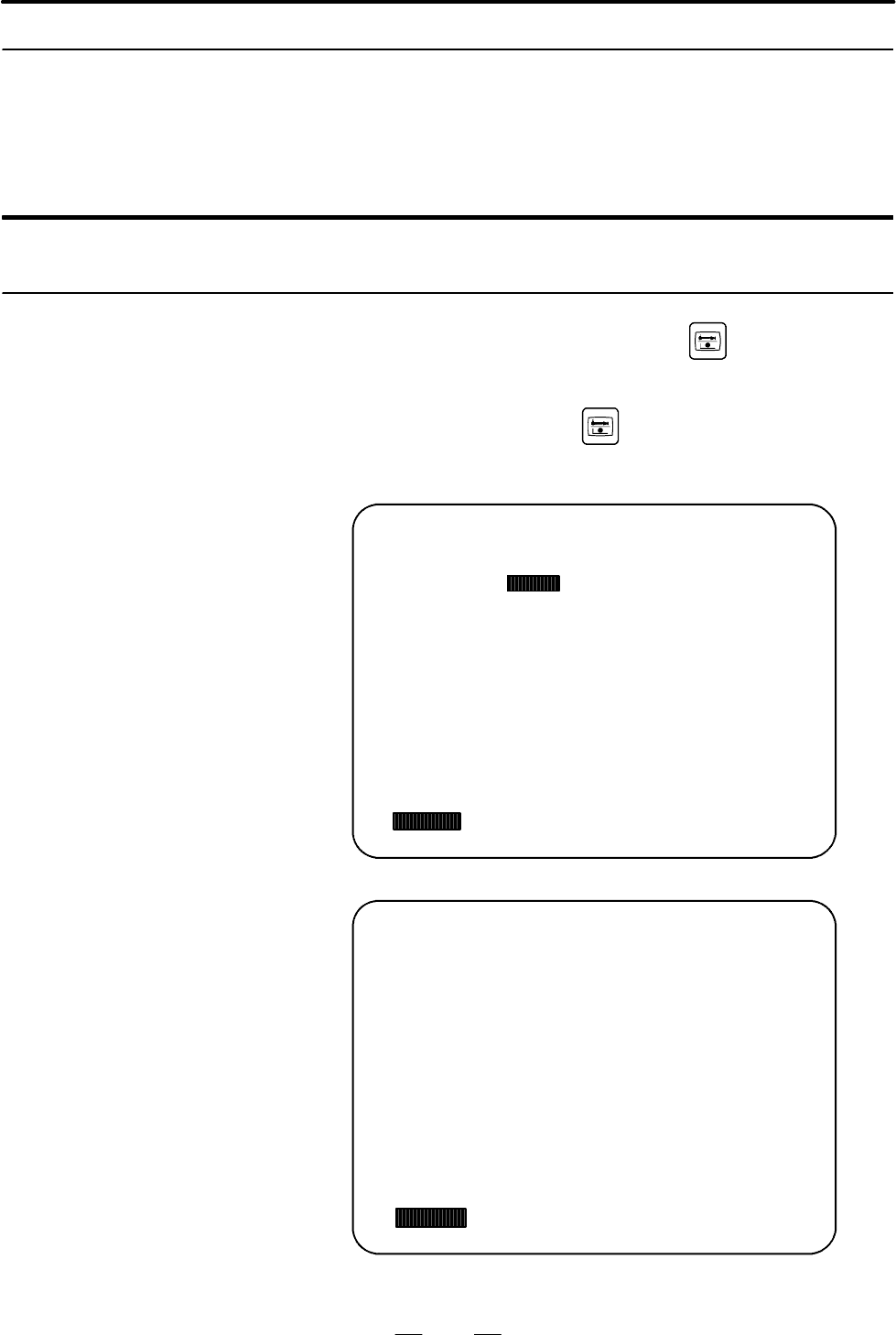

Значения коррекции на инструмент, значения коррекции на
длину инструмента и компенсации на режущий инструмент
заданы D-кодами и H-кодами в программе. Значения
компенсации, соответствующие D-кодам или H-кодам
отображаются или устанавливаются на экране.
Порядок установки и отображения значения коррекции на
инструмент
1 Нажмите функциональную клавишу .
2 Нажмите дисплейную клавишу выбора главы
[OFFSET] или
нажмите несколько раз
, пока не отобразится экран
компенсации на инструмент. Экран изменяется в
соответствии с типом памяти коррекции на инструмент.
Память коррекции на инструмент A
OFFSET O0001 N00000
NO. DATA NO. DATA
001 1.000 009 0.000
002 --2.000 010 --7.500
003 0.000 011 12.000
004 5.000 012 --20.000
005 0.000 013 0.000
006 0.000 014 0.000
007 0.000 015 0.000
008 0.000 016 0.000
ACTUAL POSITION (RELATIVE)
X 0.000 Y 0.000
Z 0.000
>_
MDI **** *** *** 16:05:59
[ OFFSET ] [SETING] [WORK] [ ] [(OPRT)]
Память коррекции на инструмент С
OFFSET O0001 N00000
NO. GEOM(H) WEAR(H) GEOM(D) WEAR(D)
001 10.000 0.000 0.000 0.000
002 --1.000 0.000 0.000 0.000
003 0.000 0.000 0.000 0.000
004 20.000 0.000 0.000 0.000
005 0.000 0.000 0.000 0.000
006 0.000 0.000 0.000 0.000
007 0.000 0.000 0.000 0.000
008 0.000 0.000 0.000 0.000
ACTUAL POSITION (RELATIVE)
X 0.000 Y 0.000
Z 0.000
>_
MDI **** *** *** 16:05:59
[ OFFSET ][SETING][][][(OPRT)]
11.4.1
Установка и
отображение
величины коррекции
на инструмент
Порядок действий
РАБОТА
B--63844RU/02
11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
651
3 Установите курсор на значение компенсации, которое
должно быть установлено или изменено, используя кла-
виши перелистывания страниц или клавиши перемещения
курсора, или введите число компенсации, соответствующее
значению компенсации, которое должно быть установлено
или изменено, и нажмите дисплейную клавишу
[NO.SRH].
4 Чтобы задать значение компенсации, введите соответству-
ющее значение и нажмите дисплейную клавишу
[INPUT].
Чтобы изменить значение компенсации, введите значение,
которое следует добавить к текущему значению (отрица-
тельное значение, чтобы уменьшить текущее значение), и
нажмите дисплейную клавишу
[+INPUT]. Или введите новое
значение и нажмите дисплейную клавишу
[INPUT].
Десятичная точка может использоваться при вводе величины
компенсации.
Для ввода или вывода величины коррекции на инструмент
можно использовать внешнее устройство ввода-вывода.
Смотрите III-8 Величина коррекции на длину инструмента
может быть установлена путем измерения длины инструмента,
как описано в следующем подразделе.
Имеется память коррекции на инструмент C, которая
классифицируется следующим образом:
Память коррекции на инструмент C
D-коды и H-коды рассматриваются по-разному. Геометри-
ческая компенсация на инструмент и компенсация на износ
инструмента рассматриваются по-разному.
Ввод значений компенсации может быть отключен установкой
бита 0(WOF)ибита1(GOF)параметра 3290.
Затем ввод значений компенсации на инструмент с панели
ручного ввода данных может быть запрещен для заданного
диапазона номеров коррекции. Первый номер коррекции, для
которого ввод значения запрещен, устанавливается в параметре
ном.3294. Число номеров коррекции, начиная с заданного
первого номера, для которых ввод величины запрещен,
устанавливается в параметре ном. 3295.Величины, введенные
впоследствии, устанавливаются следующим образом:
1) Если величины вводятся для номеров коррекции, начиная с
номера, для которого ввод не запрещен, до номера, для кото-
рого ввод запрещен, выдается предупреждающее сообщение,
и значения устанавливаются только для тех номеров коррек-
ции, для которых ввод не запрещен.
2) Если величины вводятся для номеров коррекции, начиная с
номера, для которого ввод запрещен, до номера, длякоторого
ввод не запрещен, выдается предупреждающее сообщение, и
значения не устанавливаются.
Пояснения
D Ввод десятичной точки
D Другой способ
установки
D Память коррекции на
инструмент
D Запрет ввода
значения компенсации
РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
B--63844RU/02
652

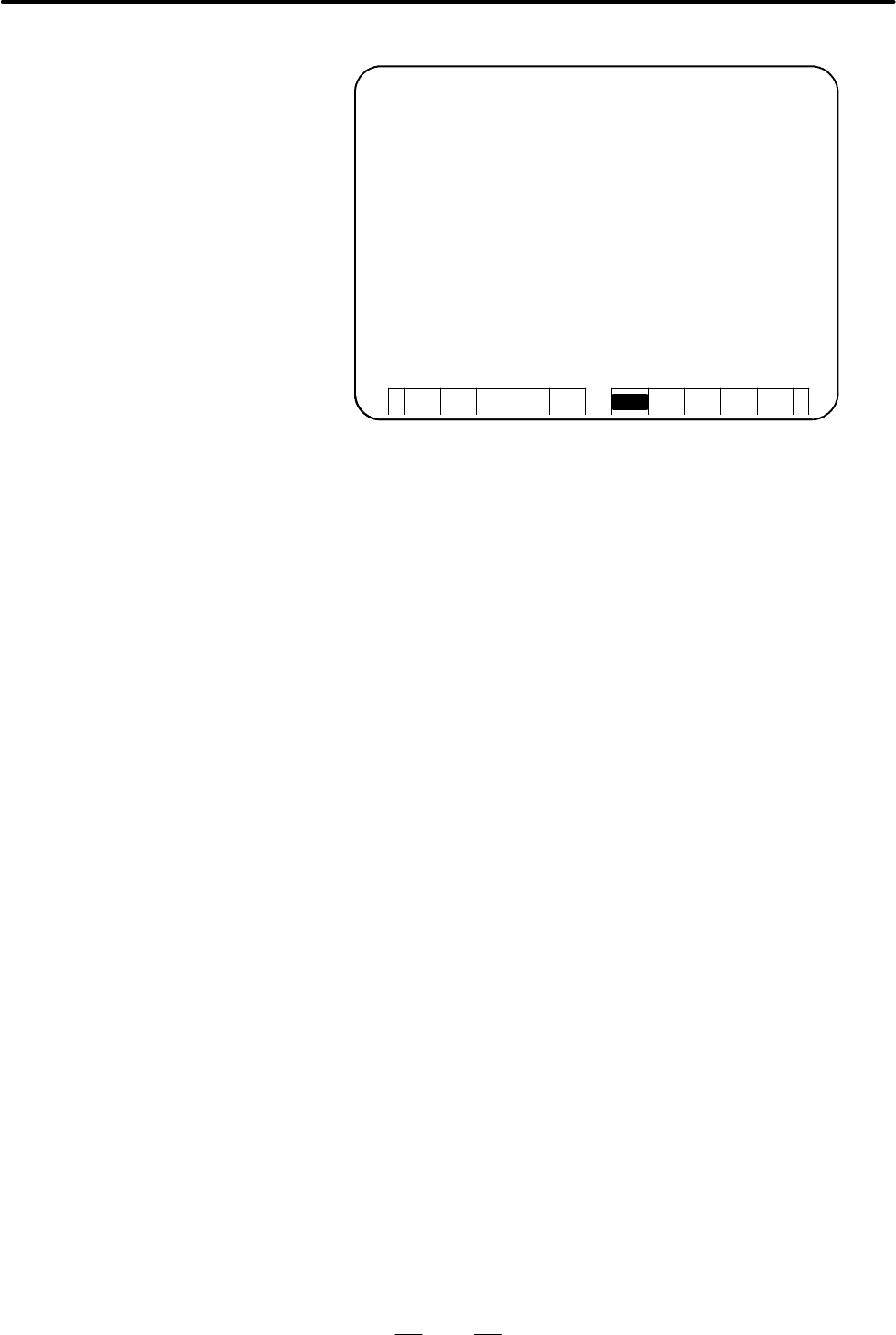

Память коррекции на инструмент С
OFFSET
(LENGTH) (RADIUS) ACTUAL POSITION
NO. GEOM WEAR GEOM WEAR (RELATIVE)
001 0.000 0.000 0.000 0.000 X 0.000
002 0.000 0.000 0.000 0.000 Y 0.000
003 0.000 0.000 0.000 0.000 Z 0.000
004 0.000 0.000 0.000 0.000 A 0.000
005 0.000 0.000 0.000 0.000 B 0.000
006 0.000 0.000 0.000 0.000 C 0.000
007 0.000 0.000 0.000 0.000 7 0.000
008 0.000 0.000 0.000 0.000 8 0.000
009 0.000 0.000 0.000 0.000
010 0.000 0.000 0.000 0.000
011 0.000 0.000 0.000 0.000
012 0.000 0.000 0.000 0.000
013 0.000 0.000 0.000 0.000
014 0.000 0.000 0.000 0.000
015 0.000 0.000 0.000 0.000
016 0.000 0.000 0.000 0.000
>_
MDI **** *** *** 20:45:00
O0000 N00000
(OPRT)
SETTING
OFFSET
D Устройство
отображения с 12
дисплейными
клавишами
РАБОТА
B--63844RU/02
11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
653

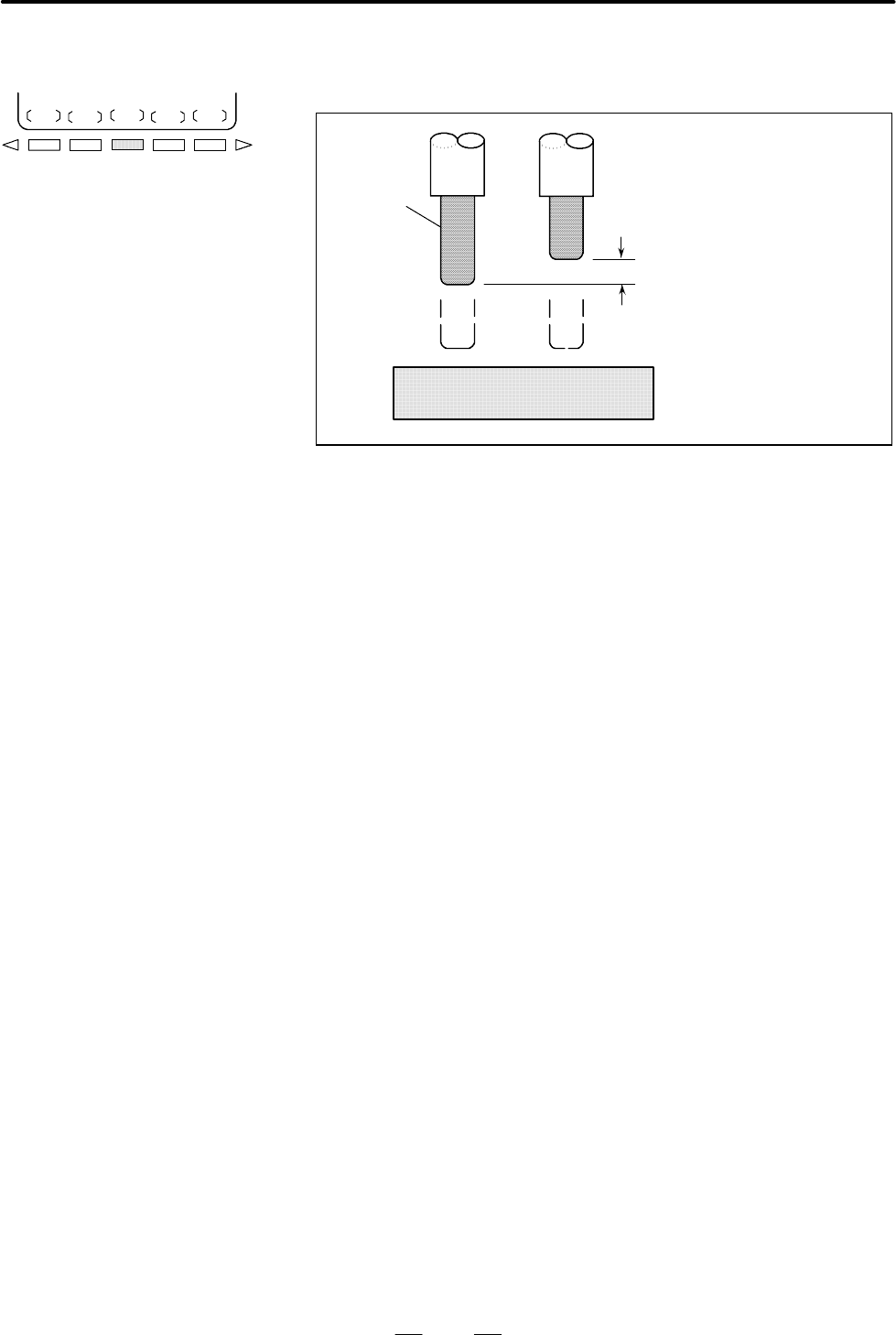

Длину инструмента можно измерять и регистрировать в
качестве значения коррекции на длину инструмента путем
перемещения базового инструмента и измеряемого инструмен-
та до тех пор, пока они не соприкоснутся с заданным положе-
нием на станке.
Длину инструмента можно измерять вдоль осей X, Y или Z.
Порядок измерения длины инструмента
1 Используйте ручные операции для перемещения базового
инструмента до тех пор, пока он не соприкоснется с
заданным положением на станке (или заготовке).
2 Нажмите функциональную клавишу
несколько раз до
тех пор, пока не отобразится экран отображения текущего
положения с относительными координатами.
MEM STRT MTN *** 09:06:35
[ ABS ] [ REL ] [ ALL ] [ HNDL ] [ OPRT ]
ACTUAL POSITION(RELATIVE) O1000 N00010
PART COUNT 5
RUN TIME 0H15M CYCLE TIME 0H 0M38S
ACT.F 3000 MM/M S 0 T0000
X 123.456
Y 363.233
Z 0.000
3 Переустановите относительную координату для оси Z на 0
(подробности см. в III-11.1.2).
4 Нажмите функциональную клавишу
, пока не отобра-
зится экран компенсации на инструмент.
5 Используйте ручные операции для перемещения измеря-
емого инструмента до тех пор, пока он не соприкоснется с
темжезаданнымположением. Разница между длиной эта-
лонного инструмента и измеряемого инструмента отобра-
жается в относительных координатах на экране.
6 Установите курсор на номер компенсации на заданный
инструмент (курсор можно устанавливать так же, как и в
случае с установкой значений компенсации на инструмент).
7 Нажмите адресную клавишу
Z
.
Если клавиша
X
или
Y
нажата вместо клавиши
Z
значение относительной координаты оси X или Y вводится в
качестве значения компенсации на длину инструмента.
11.4.2
Измерение длины
инструмента
Порядок действий
РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
B--63844RU/02
654
8 Нажмите дисплейную клавишу [INP.C.]. Значение относи-
тельной координаты оси Z вводится и отображается в
качестве значения коррекции на длину инструмента.
Предварительно
заданное положение
эталонный
инструмент
Разница устанавливается
как значение коррекции на
длину инструмента.
INP.C.
РАБОТА
B--63844RU/02
11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
655
На экране данных установки можно установить такие данные,
как отметка проверки TV и код вывода данных на перфоленту.
На данном экране оператор также может задать разрешение или
запрет записи параметров, разрешение или запрет автомати-
ческой вставки номеров последовательности при редактирова-
нии программы и выполнить установки для сравнения номеров
последовательности и функции останова. Информацию об
автоматической вставке номеров последовательности см. в
главе III-10.2. Данные о сравнении номеров последова-
тельности и функции остановки смотрите в главе III-11.4.4 В
данном подразделе описывается, как установить данные.
Порядок ввода данных установки
1 Выберите режим MDI.
2 Нажмите функциональную клавишу
.
3 Нажмите дисплейную клавишу
[SETING], чтобы отобразить
экран данных установки. Данный экран состоит из нес-
кольких страниц. Нажмите
или , пока не отобра-
зится соответствующий экран. Пример экрана данных
установки показан ниже.

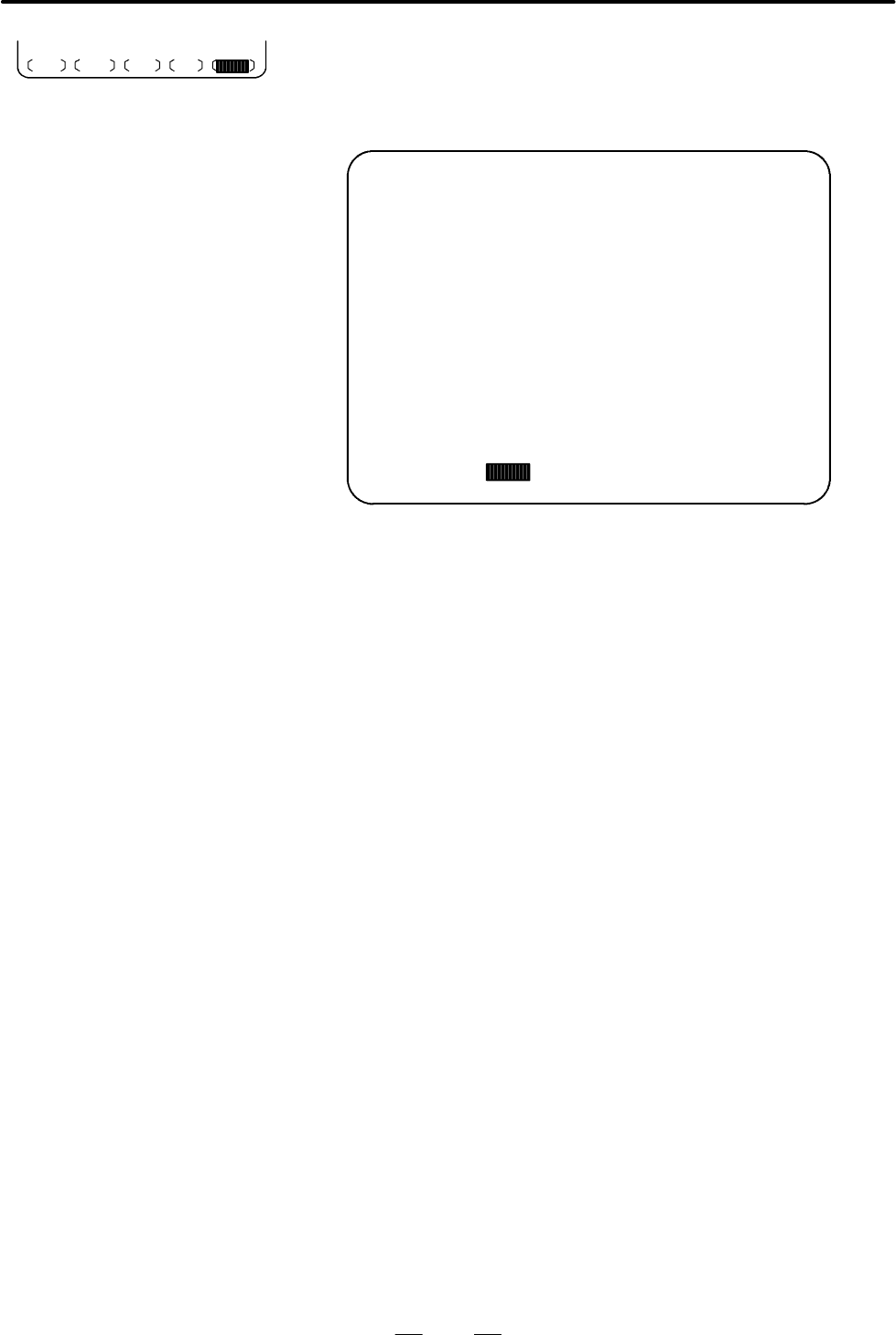

SETTING (HANDY) O0001 N00000
>_
MDI **** *** *** 16:05:59
[ OFFSET ] [ SETING ] [ WORK ] [ ] [ (OPRT) ]
PARAMETER WRITE = 1 (0:DISABLE 1:ENABLE)
TV CHECK = 0 (0:OFF 1:ON)
PUNCH CODE = 1 (0:EIA 1:ISO)
INPUT UNIT = 0 (0:MM 1:INCH)
I/O CHANNEL = 0 (0--3:CHANNEL NO.)
SEQUENCE NO. = 0 (0:OFF 1:ON)
TAPE FORMAT = 0 (0:NO CNV 1:F15)
SEQUENCE STOP = 0 (PROGRAM NO.)
SEQUENCE STOP = 0 (SEQUENCE NO.)
SETTING (HANDY) O0001 N00000
>_
MDI **** *** *** 16:05:59
[ OFFSET ] [ SETING ] [ WORK ] [ ] [ (OPRT) ]
MIRROR IMAGE X = 0 (0:OFF 1:ON)
MIRROR IMAGE Y = 0 (0:OFF 1:ON)
MIRROR IMAGE Z = 0 (0:OFF 1:ON)
11.4.3
Отображение и ввод
данных установки
Порядок действий
РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ
B--63844RU/02
656
4 С помощью клавиш перемещения курсора установите
курсор на элемент данных, подлежащий изменению.
,
, или .
5 Введите новое значение и нажмите дисплейную клавишу
[INPUT].
Устанавливает запрет или разрешение записи параметра.
0:Запрещено
1:Разрешено
Устанавливает выполнение проверки TV.
0:Нет проверки TV
1:Выполнить проверку TV
Устанавливает, когда данные выводятся через интерфейс
устройства считывания/вывода данных на перфоленту.
0:Вывод кода EIA
1:Вывод кода ISO
Устанавливает единицу ввода для программы, дюймовую
систему или метрическую систему
0:Метры
1:Дюймы
Использование канала или интерфейса устройствасчитывания/
интерфейса устройства вывода данных на перфоленту.
0:Канал 0
1:Канал 1
2:Канал 2
3:Канал 3
Устанавливает, выполнять или нет автоматическую вставку
номеров последовательности при редактировании программы в
режиме EDIT (ПРАВКА).
0:Не выполнять автоматическую вставку номеров
последовательности.
1:Выполнять автоматическую вставку номеров
последовательности.
Устанавливает преобразование формата ленты F15.
0:Формат ленты не преобразуется.
1:Формат ленты преобразуется.
См. II. ПРОГРАММИРОВАНИЕ для формата ленты F15.
Устанавливает номер последовательности, с которого операция
останавливается с целью выполнения сравнения номеров
последовательности и функции остановки, и номер программы,
которой принадлежит данный номер последовательности.
Устанавливает ВКЛ/ВЫКЛ зерк. отображения для каждой оси.
0:Зеркальное отображение выключено
1:Зеркальное отображение включено
Клавишу перелистывания страниц
или также можно
нажать для того, чтобы отобразить экран SETTING (TIMER)
(ЭКРАН УСТАНОВКИ ТАЙМЕРА). Информацию о данном
экране см. вглавеIII-11.4.5
Содержание
установок
D PARAMETER WRITE
(ЗАПИСЬ ПАРАМЕТРА)
D TV CHECK (ПРОВЕРКА
TV)
D PUNCH CODE (КОД
ВЫВОДА ДАННЫХ НА
ПЕРФОЛЕНТУ)
D INPUTUNIT(ЕДИНИЦА
ВВОДА)
D I/O CHANNEL (КАНАЛ
ВВОДА-ВЫВОДА)
D SEQUENCE STOP
(ОСТАНОВКА
ПОСЛЕДОВАТЕЛЬ-
НОСТИ)
D TAPE FORMAT
(ФОРМАТ ЛЕНТЫ)
D SEQUENCE STOP
(ОСТАНОВКА ПОСЛЕ-
ДОВАТЕЛЬНОСТИ)
D MIRROR IMAGE
(ЗЕРКАЛЬНОЕ
ОТОБРАЖЕНИЕ)
D Другие
