РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

667

При помощи этой функции можно управлять с ЭЛТ/панели

ручного ввода данных действиями переключателей на пульте

оператора станка.

Ручная непрерывная подача может быть выполнена с помощью

цифровых клавиш.

Порядок отображения и настройки пульта операторапрограммного

обеспечения

1 Нажмите функциональную клавишу .

2 Нажмите клавишу перехода к следующему меню

, затем

нажмите дисплейную клавишу выбора главы

[OPR].

3 Данный экран состоит из нескольких страниц.

Нажмите клавишу перелистывания страниц

или ,

пока не отобразится соответствующий экран.

OPERATOR’S PANEL O0000 N00000

MODE : MDI MEM EDIT HNDL JOG REF

STEP MULTI. : *1 *10 *100

RAPID OVRD. : 100% 50% 25% F0

JOG FEED : 2.0%

**************

FEED OVRD. : 100%

***

ACTUAL POSITION (ABSOLUTE)

X 0.000 Y 0.000

Z 0.000

MDI **** *** *** 16:05:59

[MACRO][ ][ OPR ][TOOLLF][(OPRT)]

OPERATOR’S PANEL O0000 N00000

BLOCK SKIP : OFF J ON

SINGLE BLOCK : J OFF ON

MACHINE LOCK : OFF J ON

PROTECT KEY : J PROTECT RELEASE

FEED HOLD : J OFF

ACTUAL POSITION (ABSOLUTE)

X 0.000 Y 0.000

Z 0.000

S 0 T0000

MDI **** *** *** 16:05:59

[MACRO][ ][ OPR ] [ TOOLLF ] [ (OPRT) ]

11.4.10

Отображение и

настройка пульта

оператора

программного

обеспечения

Порядок действий

Клавиша прокрутки далее по меню

MOPR

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

668

4 Установите курсор на нужный переключатель, нажав

клавишу перемещения курсора

или .

5 Нажмите клавишу перемещения курсора

или ,

чтобы установить отметку J в произвольное положение, и

установите нужное условие.

6 На экране, где активирована ручная непрерывная подача,

при нажатии требуемой клавиши со стрелкой, изобра-

женной ниже, выполняется руч. непрерывная подача. Наж-

мите

одновременно с клавишей со стрелкой, чтобы вы-

полнить ускоренный подвод при руч. непрерывной подаче.

5 6

Применимые операции на пульте оператора программного

обеспечения указаны ниже. Выбрать между использованием

панели ручного ввода данных и пульта оператора станка для

каждой группы операций можно при помощи параметра 7200.

Группа 1 : Выбор режима

Группа 2 : Выбор оси ручной непрерывной подачи,

ускоренного подвода при руч. непрерывной подаче

Группа 3 : Выбор оси подачи ручного генератора импульсов,

выбор ручного усиления импульсов x1,x10,x100

Группа 4 : Скорость ручной непрерывной подачи, ручная

коррекция скорости подачи и ручная коррекция

ускоренного подвода

Группа 5 : Условный пропуск блока, единичный блок,

блокировка станка и холостой ход

Группа 6 : Защитная клавиша

Группа 7 : Останов подачи

На пульте оператора программного обеспечения не отобража-

ются группы, которые выбраны на пульте оператора станка с

помощью параметра 7200.

Когда на экране показано окно, отличное от окна пульта

оператора программного обеспечения и окна диагностики,

ручная непрерывная подача не выполняется, даже если нажата

клавиша со стрелкой.

Ось подачи и направление, соответствующие клавишам со

стрелками, могут устанавливаться параметрами (7210 - 7217).

Для расширения функций пульта оператора программного

обеспечения добавлены восемь дополнительных переключа-

телей. Название этих переключателей может быть установлено

параметрами (7220 - 7283) как символьные строки из макс.8

символов. Для получения информации о назначении этих пере-

ключателей см. руководство изготовителя станка.

Пояснения

D Применимые

операции

D Отображение

D Экраны, с которыми

возможно применение

ручной непрерывной

подачи

D Ручная непрерывная

подача и клавиши со

стрелками

D Переключатели

общего назначения

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

669

Данные ресурса инструмента можно отобразить для

предоставления оператору информации о текущем состоянии

управления ресурсом инструмента. Также отображаются

группы, для которых требуются замены инструмента. Счетчик

ресурса инструмента для каждой группы может быть

предварительно установлен на произвольное значение. Данные

инструмента (данные выполнения) можно переустановить или

сбросить. Чтобы зарегистрировать или изменить данные управ-

ления ресурсом инструмента, нужно создать и выполнить прог-

рамму. Более подробную информацию смотрите в Пояснениях

данного раздела. Если бит 6(EXT)параметра 6801 - 1, приме-

няется расширенное управление ресурсом инструмента.

Смотрите III-11.4.12.

Порядок отображения и установки данных управления ресурсом

инструмента

1 Нажмите функциональную клавишу .

2 Нажмите клавишу перехода к следующему меню

чтобы отобразить дисплейную клавишу выбора главы

[TOOLLF].

3 Нажмите дисплейную клавишу

[TOOLLF].

4 На одной странице отображаются данные для двух групп.

При нажатии клавиши перелистывания страниц

или отображаются данные для следующих групп.

Номерадлячетырех групп, для которыхвыдается сигнал Tool

change (замена инструмента), отображаются внизу каждой

страницы. Стрелка, показанная на рисунке, отображается

для пяти или более групп, если таковые имеются.

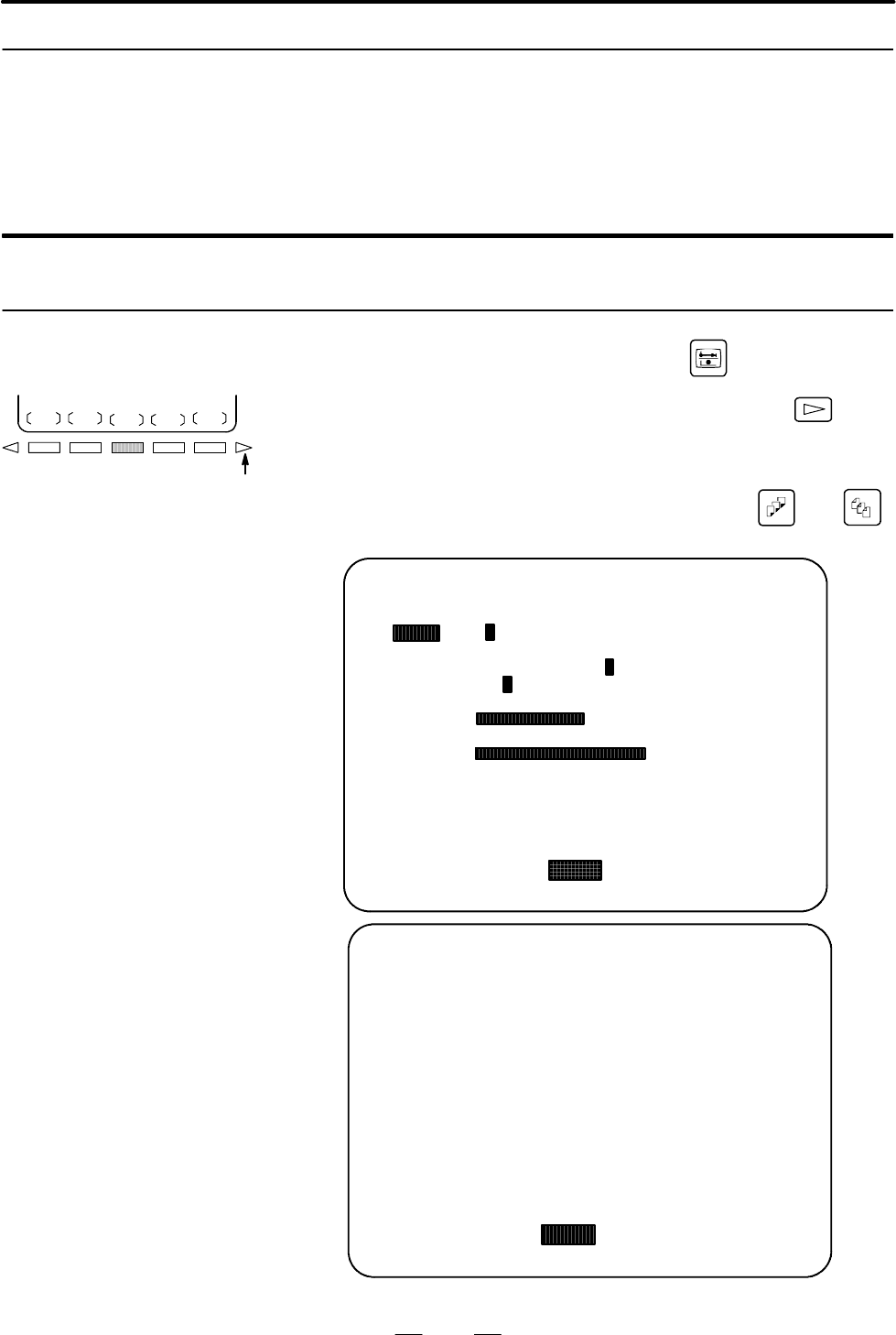

TOOL LIFE DATA : O3000 N00060

SELECTED GROUP 000

GROUP 001 : LIFE 0150 COUNT 0000

0034 0078 0012 0056

0090 0035 0026 0061

0000 0000 0000 0000

GROUP 002 : LIFE 1400 COUNT 0000

0062 0024 0044 0074

0000 0000 0000 0000

TO BE CHANGED : 003 004 005 006 ------>

MEM **** *** *** 16:05:59

[MACRO][ ][ OPR ][TOOLLF ][(OPRT)]

11.4.11

Отображение и

установка данных

управления

ресурсом

инструмента

Порядок действий

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

670

5 Чтобы отобразить страницу, содержащую данные группы,

введите номер группы и нажмите дисплейную клавишу

[NO.SRH].

Курсор можно установить на произвольную группу, нажав

клавишу перемещения курсора

или .

6 Чтобы изменить показания счетчика ресурса стойкости

инструмента, установите курсор на соответствующую

группу, введите новое значение (четыре цифры) инажмите

[INPUT]. Показания счетчика для группы, указанной

курсором, переустанавливаются на введенное значение.

Другие данные для группы не изменяются.

7 Чтобы переустановить данные инструмента, установите

курсор на группу, которую следует переустановить, и

нажмите дисплейные клавиши

[(OPRT)], [CLEAR] и [EXEC]

в указанном порядке.

Все данные выполнения для группы, указанной курсором,

сбрасываются вместе с символами (@,#,or*).

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

671

TOOL LIFE DATA : O3000 N00060

SELECTED GROUP 000

GROUP 001 : LIFE 0150 COUNT 0007

0034 0078 0012 0056

0090 0035 0026 0061

0000 0000 0000 0000

GROUP 002 : LIFE 1400 COUNT 0000

0062 0024 0044 0074

0000 0000 0000 0000

TO BE CHANGED : 003 004 005 006 ------>

MEM **** *** *** 16:05:59

[MACRO][ ][ OPR ][TOOLLF ][ (OPRT) ]

S Первая строка является заглавной строкой.

S Во второй строке отображается номер группы, относящейся к

текущей команде.

Приотсутствииномерагруппы, относящейся к текущей

команде, отображается 0.

S Встрокахс3 по 7 отображаются данныео ресурсе инструмента

данной группы. Третья стока отображает номер группы,

ресурс и показания счетчика.

Отсчет ресурса выбирается с помощью параметра LT M ( ном.

6800#2) и может отображаться в виде минут (или часов) или

числа раз.

Встроках4-5отображаются номера инструментов. В данном

случае инструмент выбирается в указанном порядке, 0034 →

0078 → 0012 → 056 → 0090 ...

Значения символов, стоящих перед номерами инструментов,

следующие:

*:Показывает, что ресурс истек.

#:Показывает, что команда пропуска принята.

@:Показывает, что инст-нт используется в данный момент.

Показатели счетчика ресурса стойкости сопровождаются

символом @.

“*” отображается, когда следующая команда выдается для

группы, к которой это относится.

S Строки с 8 по 12 представляют данные ресурса инструмента

следующей группы после той, данные о которой находятся в

строках с 3 по 7.

S В тринадцатой строке отображается номер группы в момент,

когда выдается сигнал смены инструмента. Номера групп

отображаются в возрастающем порядке. Когда они не могут

выводиться на экран полностью, то отображается значок

“--->”.

Пояснения

D Отображаемые

данные

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

672

Функция расширенного управления ресурсом инструмента

предоставляет более детальное отображение данных и больше

функций редактирования данных, чем обычная функция управ-

ления ресурсом инструмента. Кроме того, если ресурс инстру-

мента задается в единицах времени, установленное время мож-

но увеличивать и сокращать (ручная коррекция счетчика

ресурса). Если бит 6(EXT)параметра 6801 установлен на 0,

применяется обычная функция управления ресурсом

инструмента. Смотрите III-11.4.11.

Порядок отображения и установки расширенного управления

ресурсом инструмента

1 Нажмите функциональную клавишу .

2 Нажмите клавишу перехода к следующему меню

чтобы отобразить клавишу выбора главы

[TOOLLF].

3 Нажмите дисплейную клавишу

[TOOLLF] для отображения

экрана данных по управлению ресурсом инструмента. На

этом экране установите курсор на группе элементов данных

для редактирования.

4 Нажмите дисплейную клавишу

[(OPRT)].

5 Нажмите дисплейную клавишу

[EDIT].

Отображается экран редактирования данных по расширен-

ному управлению ресурсом инструмента для группы,

указанной курсором.

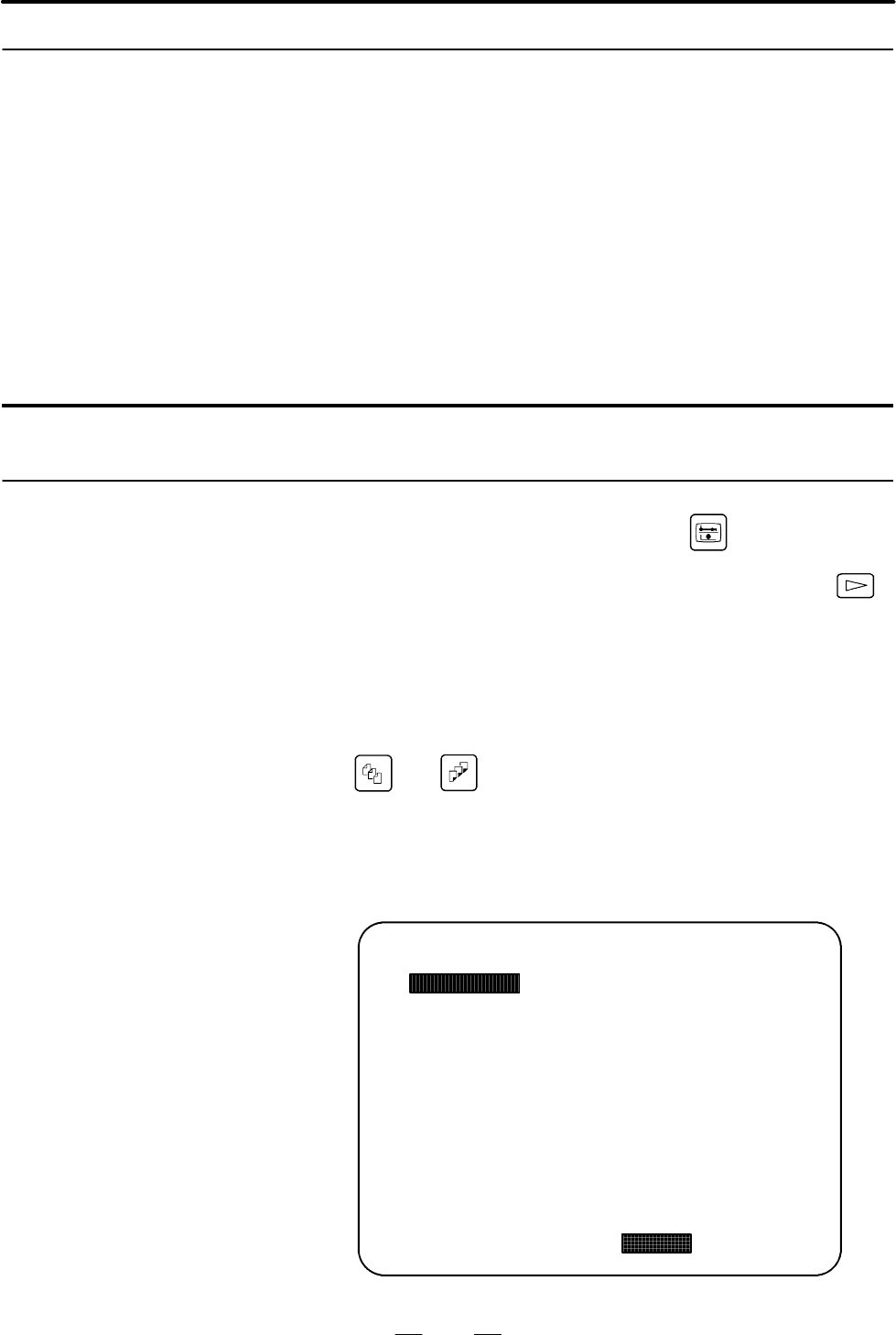

LIFE DATA EDIT GROUP : 001 O0010 N00001

TYPE : 1 (1:C 2:M) NEXT GROUP: ***

LIFE : 9800 USE GROUP : ***

COUNT : 6501 SELECTED GROUP : 001

NO. STATE T --CODE H--CODE D--CODE

01 * 0034 011 005

02 # 0078 000 033

03 @ 0012 004 018

04 * 0056 000 000

05 0090 000 000

06 * 0076 023 012

MDI **** *** *** 16:05:59

[ INSERT ] [ DELETE ] [ STATE ] [ END ] [ INPUT ]

Данные по управлению ресурсом инструмента могут быть

отредактированы следующим образом:

6 Выберите режим

MDI.

7 Остановите, сделайте паузу или переустановите ЧПУ с

помощью блокировки подачи, остановки одного блока или

операции переустановки (данные по управлению ресурсом

инструментанельзя редактироватьвовремятого, какданные

устанавливаются программой). Может быть выполнено

следующее редактирование. Смотрите подробности в

каждом шаге:

11.4.12

Отображение и

установка расши-

ренного управления

ресурсом

инструмента

Порядок действий

TOOLLF

Клавиша прокрутки далее по меню

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

673

⋅ Установка типа счетчика ресурса, значения ресурса,

счетчика текущего ресурса и данных по инструменту

(T-, H- или D-код): 7-1

⋅ Добавление группы инструмента : 7-2

⋅ Добавление номера инструмента (T-код): 7-3

⋅ Удаление группы инструмента : 7-4

⋅ Удаление данных по инструменту

(T-, H- или D-код): 7-5

⋅ Пропуск инструмента : 7-6

⋅ Очистка счетчика ресурса

(переустановка ресурса): 7-7

7-1 Установкатипасчетчикаресурса, значения ресурса, счетчика

текущего ресурса и данных по инструменту (T-, H- или D-код)

(1) Установите курсор на элемент данных, который должен

быть изменен.

(2) Введите желаемое значение.

(3) Нажмите дисплейную клавишу

[INPUT].

7-2 Добавление группы инструмента

(1) При выполнении шага 3 выберите группу, для которой не

установлены данные и отобразите экран редактирования.

(2) Введите номера инструментов.

(3) Нажмите дисплейную клавишу

[INSERT].

⋅ В этом случае тип счетчика ресурса определяется установкой

LTM ( ном. 6800#2), и 0 устанавливается как в

прогнозируемом ресурсе, так и в счетчике ресурса.

⋅ 0 устанавливается как в H-коде, так и в D-коде.

⋅ Курсор остается на номере инструмента до тех пор, пока не

задан T-код.

7-3 Добавление номера инструмента

(1) Установите курсор на данных по инструменту (T-, H- или

D-код), после которых должен быть добавлен новый

номер.

(2) Введите номер инструмента.

(3) Нажмите дисплейную клавишу

[INSERT].

Пример). Вставка инструмента ном.1500между ном.1ином.2.

NO. STATE T--CODE H--CODE D--CODE

01 * 0034 11 5

02 # 0078 0 33

Установите курсор на 5 в колонке D-CODE инажмите

дисплейную клавишу

[INSERT].

NO. STATE T--CODE H --CODE D--CODE

01 * 0034 11 5

02 1500 00

03 # 0078 0 33

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

674

7-4 Удаление группы инструмента

(1) При выполнении шага 3 установите курсор на группу,

которая должна быть удалена, и отобразите экран

редактирования.

(2) Нажмите дисплейную клавишу

[DELETE].

(3) Нажмите дисплейную клавишу

[GROUP].

(4) Нажмите дисплейную клавишу

[EXEC].

7-5 Удаление данных по инструменту (T-, H- или D-код)

(1) установите курсор на элемент данных (T-, H- или D-код),

который должен быть удален.

(2) Нажмите дисплейную клавишу

[DELETE].

(3) Нажмите дисплейную клавишу

[<CRSR>].

⋅ Строка, содержащая курсор, удалена.

⋅ Если удаляется инструмент со значком @(используемый),

значок @ перемещается к инструменту, ресурс которого истек

последним или который был пропущен.

В этом случае значки * и # отображаются в перевернутом

виде.

7-6 Пропуск инструмента

(1) Установите курсор на элемент данных (T-, H- или D-код)

инструмента, который должен быть пропущен.

(2) Нажмите дисплейную клавишу

[STATE].

(3) Нажмите дисплейную клавишу

[SKIP].

7-7 Сброс счетчика ресурса (переустановка ресурса)

(1) Установите курсор на элемент данных (T-, H- или D-код)

инструмента, который должен быть удален.

(2) Нажмите дисплейную клавишу

[STATE].

(3) Нажмите дисплейную клавишу

[CLEAR].

8 Длязавершенияоперацииредактированиянажмите

дисплейную клавишу

[END].

Снова отображается экран управления ресурсом инстру-

мента.

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

675

LIFE DATA EDIT GROUP : 001 O0010 N00001

TYPE : 1 (1:C 2:M) NEXT GROUP: ***

LIFE : 9800 USE GROUP : ***

COUNT : 6501 SELECTED GROUP : 001

NO. STATE T--CODE H --CODE D--CODE

01 * 0034 011 005

02 # 0078 000 033

03 @ 0012 004 018

04 * 0056 000 000

05 0090 000 000

06 * 0076 023 012

MDI **** *** *** 16:05:59

[ INSERT ] [ DELETE ] [ STATE ] [ END ] [ INPUT ]

NEXT GROUP (СЛЕДУЮЩАЯ ГРУППА) :

Номер группы инструмента, ресурс которого должен быть

подсчитан следующей командой M06

USE GROUP (ИСПОЛЬЗУЕМАЯ ГРУППА):

Номер группы инструмента, ресурс которого подсчитывается

SELECTED GROUP (ВЫБРАННАЯ ГРУППА) :

Номер группы инструмента, ресурс которого подсчитывается

или был подсчитан последним

TYPE: 1 (ТИП 1) : Счетчик ресурса представлен в циклах.

TYPE: 2 (ТИП 2) : Счетчик ресурса представлен в минутах.

LIFE (РЕСУРС) : Прогнозируемый ресурс

COUNT (СЕТИК) : Счетчик ресурса

STA TE (СОСТОЯНИЕ) : Состояние инструмента

Состояние

инструмента

Используется Не используется

Доступный @ _(пробел)

Пропуск q

Пропущено :

ПРИМЕЧАНИЕ

Если бит 3(EMD)параметра 6801 установлен на 0, ото--

бражается @, пока не выбран следующий инструмент.

T-CODE : Номер инструмента

H-CODE :H-код

D-CODE :D-код

Пояснения

D На экране

отображается

(Примечание)

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

676

Если предоставляется функция расширенного управления

ресурсом инструмента, к экрану управления ресурсом

инструмента добавляются следующие элементы данных:

S NEXT (СЛЕДУЮЩАЯ): Группа инструментов, которая

должна быть использована следующей

S USE (ИСПОЛЬЗУЕМАЯ): Используемая группа

инструментов

S Тип счетчика ресурса для каждой группы инструментов (C:

Циклы,M:Минуты)

NEXT *** USE *** SELECTED GROUP: 001

GROUP 001 : C LIFE 9800 COUNT 6501

*0034 #0078 @0012 *0056

0090 *0076

GROUP 002 : C LIFE 9800 COUNT 1001

*0011 #0022 *0201 *0144

*0155 #0066 0176 0188

0019 0234 0007 0112

0156 0090 0016 0232

TO BE CHANGED : 006 012 013 014 ------>

TOOL LIFE DATA O0001 N00001

> _ S 0 T0000

MDI **** *** *** 16:05:59

[NO.SRH] [ ] [CLEAR] [ EDIT ] [INPUT]

Счетчик ресурса инструмента может быть скорректирован

вручную при условии, что счетчик ресурса измеряет в минутах,

а LFV (бит 2 параметра 6801) - 1. Значения ручной коррекции

могут быть заданы с использованием переключателя ручной

коррекции на пульте оператора в диапазоне от 0 до 99,9. Если

задан 0, ресурс инструмента не подсчитывается. Если величина

фактического времени резания - менее 4-хсекунд, значение

ручной коррекции недействительно.

Пример

Если резание выполняется в течение 10 минут с ручной коррекцией 0,1,

счетчик ресурса инструмента считает одну минуту.

Символ * для обозначения того, что ресурс инструмента истек,

может отображаться либо когда станок запускается с

использованием следующего инструмента, либо когда ресурс

инструмента фактически истекает. Можно выбрать любой из

этих способов, используя EMD (бит 3 параметра 6801).

S Видоизменение прогнозируемого ресурса или счетчика

ресурса не влияет на состояние инструмента или сигнал

замены инструмента.

S Если изменен тип счетчика ресурса, убедитесь также в

изменении прогнозируемого ресурса и величины ресурса.

D Экран управления

ресурсом инструмента

D Ручная коррекция

счетчика ресурса

D Отображение знака,

показывающего, что

ресурс инструмента

истек

D Влияние изменений в

данных
