РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

657

Если блок, содержащий указанный номер последовательности,

появляется в выполняемой программе, после того, как данный

блок выполнен, происходит переключение работы в режим

выполнения единичного блока.

Порядок выполнения сравнения номеров последовательности и

останова

1 Выберите режим MDI.

2 Нажмите функциональную клавишу

3 Нажмите дисплейную клавишу выбора главы

[SETING].

4 Нажмите клавишу перелистывания страниц

или ,

пока не отобразится следующий экран.

SETTING (HANDY) O0001 N00000

MDI **** *** *** 16:05:59

[ OFFSET ] [ SETING ][WORK][ ][(OPRT)]

PARAMETER WRITE = 1 (0:DISABLE 1:ENABLE)

TV CHECK = 0 (0:OFF 1:ON)

PUNCH CODE = 1 (0:EIA 1:ISO)

INPUT UNIT = 0 (0:MM 1:INCH)

I/O CHANNEL = 0 (0-3:CHANNEL NO.)

SEQUENCE NO. = 0 (0:OFF 1:ON)

TAPE FORMAT = 0 (0:NO CNV 1:F10/11)

SEQUENCE STOP = 0 (PROGRAM NO.)

SEQUENCE STOP = 11 (SEQUENCE NO.)

5 Вполе(PROGRAM NO.) для SEQUENCE STOP введите

номер программы (1-9999), содержащей номер последова-

тельности, с которого происходит остановка операции.

6 Вполе(SEQUENCE NO.) для SEQUENCE STOP введите

номер последовательности (5цифр или менее), с которого

происходит остановка операции.

7 При выполнении автоматической операции в блоке,

содержащем заданный номер последовательности, происхо-

дит переключение работы на режим выполнения единич-

ного блока.

11.4.4

Сравнение номеров

последовательности

и остановка

Порядок действий

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

658

После того, как во время выполнения программы будет найдет

заданный номер последовательности, номер последователь-

ности, заданный для сравнения номеров последовательности и

останова, уменьшится на 1. При включении питания установка

номера последовательности будет равна 0.

Если предварительно заданный номер последовательности

найден в блоке, все команды в котором подлежат обработке

внутри устройства ЧПУ, то выполнение программы на этом

блокенеостанавливается.

Пример

N1 #1=1 ;

N2IF[#1EQ1]GOTO08;

N3 GOTO 09 ;

N4 M98 P1000 ;

N5 M99 ;

В вышеприведенном примере, если найден предварительно

заданный номер последовательности, то выполнение

программы не останавливается.

Если предварительно заданный номер последовательности

найден в блоке, который содержит команду постоянного цикла,

выполнение программы останавливается после завершения

операции возврата.

Если предварительно заданный номер последовательности

появляется в программе два раза или более, выполнение

програм- мы останавливается после выполнения блока, в

котором указанный номер последовательности найден впервые.

Если предварительно заданный номер последовательности

найден в блоке, который надо выполнить несколько раз,

выполнение программы останавливается после того, как этот

блок будет выполнен заданное число раз.

Пояснения

D Номер

последовательности

после выполнения

программы

D Блоки, являющиеся

исключением

D Остановка в

постоянном цикле

D Если один и тот же

номер последователь-

ности найден в прог-

рамме несколько раз

D Блок, который надо

повторить заданное

число раз

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

659

На экран можно вывести различные данные времени работы,

общее число обработанных деталей, требуемое число деталей и

число обработанных деталей. Эти данные можно задать с

помощью параметров или на данном экране (за исключением

данных общего числа обработанных деталей и времени, в

течение которого питание было включено, которые можно

задать только с помощью параметров).

На данном экране также могут отображаться часы. Время можно

установить на экране.

Порядок отображения и установки времени работы, числа деталей

ивремени

1 Выберите режим MDI.

2 Нажмите функциональную клавишу

3 Нажмите дисплейную клавишу выбора главы

[SETING].

4 Нажмите клавишу перелистывания страниц

или ,

пока не отобразится следующий экран.

PARTS TOTAL = 14

PARTS REQUIRED = 0

PARTS COUNT = 23

POWER ON = 4H 31M

OPERATING TIME = 0H 0M 0S

CUTTING TIME = 0H 37M 5S

FREE PURPOSE = 0H 0M 0S

CYCLE TIME = 0H 0M 0S

DA TE = 2002/06/21

TIME= 11:32:52

MDI **** *** *** 16:05:59

[ OFFSET ] [ SETING ] [ WORK ] [ ] [ (OPRT) ]

SETTING (TIMER) O0001 N00000

5 Чтобы задать нужное число деталей, установите курсор на

P ARTS REQ UIRED (ТРЕБУЕМЫЕ ДЕТАЛИ) и введите

число деталей для обработки.

6 Чтобы установить часы, установите курсор на DATE (ДАТА)

или TIME (ВРЕМЯ), введите новую дату или время, азатем

нажмите дисплейную клавишу

[INPUT].

Данное значение увеличивается на 1 каждый раз, когда выпол-

няется код М02, М30 или М, заданный с помощью параметра

6710. Это значение нельзя установить на экране. Установите

данное значение в параметре 6712.

Используется для установки требуемого числа деталей для

обработки. Когда для данного элемента устанавливается ”0”, то

число деталей не ограничено. Кроме того, данную установку

можно выполнить в параметре ном.6713).

11.4.5

Отображение и

установка времени

работы, числа

деталейивремени

Порядок действий

Отображаемые

элементы данных

D PARTS T OT AL (ОБЩЕЕ

ЧИСЛО ДЕТАЛЕЙ)

D PARTS REQUIRED

(ТРЕБУЕМЫЕ ДЕТАЛИ)

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

660

Данное значение увеличивается на 1 каждый раз, когда выпол-

няется код М02, М30 или М, заданный с помощью параметра

6710. Данное значение можно также установить в параметре

6711. Как правило, данное значение сбрасывается, когда число

заготовок достигает заданного числа. Дополнительную инфор-

мацию смотрите в соответствующем руководстве, выпускаемом

изготовителем станка.

Отображает общее время, в течение которого питание станка

включено. Это значение нельзя установить на данном экране,

но можно заранее задать в параметре 6750.

Обозначает общее время работы во время автоматической

операции, исключая время, в течение которого станок нахо-

дился в состоянии останова и время останова подачи. Данное

значение можно переустановить в параметре 6751 или 6752.

Отображает общее время резания,включающее рабочую подачу,

например, подачу при линейной интерполяции (G01) ипри

круговойинтерполяции(G02 илиG03).Данное значениеможно

переустановить в параметре 6753 или 6754.

Например, данное значение можно использовать для указания

общего времени функционирования охлаждения. Дополни-

тельную информацию смотрите в соответствующем руковод-

стве, выпускаемом изготовителем станка.

Обозначает время выполнения одной автоматической опера-

ции, исключая время, в течение которого станок находился в

состоянии останова и время останова подачи. Это значение

автоматически предварительно устанавливается на 0, если пуск

цикла выполняется в состоянии перезагрузки. Оно предвари-

тельно устанавливается на 0 даже при отключенном питании.

Отображает текущую дату и время. На данном экране также

можно установить дату и время.

Если выполняются команды М02 или М30, общеечислообрабо-

танных деталей и число обработанных деталей увеличивается на

1. Поэтому создавайте программу так, чтобы М02 или М30

выполнялись каждый раз, когда завершается обработка одной

детали. Более того, если выполнен установленный на параметре

(ном. 6710) M-код, подсчет проводится аналогичным образом.

Кроме того, отсчет можно отменить даже при выполнении кода

М02 или М30 (если параметр РСМ (ном.6700#0) установлен на

1). Для получения подробной информации смотрите соответ-

ствующее руководство, предоставляемое изготовителем станка.

Отрицательное значение установить нельзя. Кроме того,

установка ”М”(минуты) и ”S” (секунды) времени работы

действительно только в диапазоне от 0 до 59.

Нельзя установить ни отрицательное значение, ни значение,

превышающее значения, указанные в следующей таблице.

Элемент

данных

Максимальное

значение

Элемент

данных

Максимальное

значение

Год 2085 Час 23

Месяц 12 Минуты 59

День 31 Секунды 59

D PARTS COUNT (ЧИСЛО

ДЕТАЛЕЙ)

D POWER ON (ПИТАНИЕ

ВКЛ.)

D OPERATING TIME

(ВРЕМЯ РАБОТЫ)

D CUTTING TIME (ВРЕМЯ

РЕЗАНИЯ)

D FREE PURPOSE

(ДРУГИЕ ЦЕЛИ)

D CYCLE TIME (ВРЕМЯ

ЦИКЛА)

D DATA and TIME (ДАТА и

ВРЕМЯ)

Ограничения

D Использование

Ограничения

D Установка времени

работы и числа

деталей

D Установки времени

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

661

Отображает коррекцию начала координат заготовки для каждой

системы координат заготовки (G54-G59, G54.1 P1 - G54.1 P48 и

G54.1 P1 - G54.1 P300)и внешнюю коррекцию началакоординат

заготовки. На данном экране можно установить коррекцию

начала координат заготовки и внешнюю коррекцию начала

координат заготовки.

Порядок отображения и установки величины коррекции начала

координат заготовки

1 Нажмите функциональную клавишу .

2 Нажмите дисплейную клавишу выбора главы

[WORK].

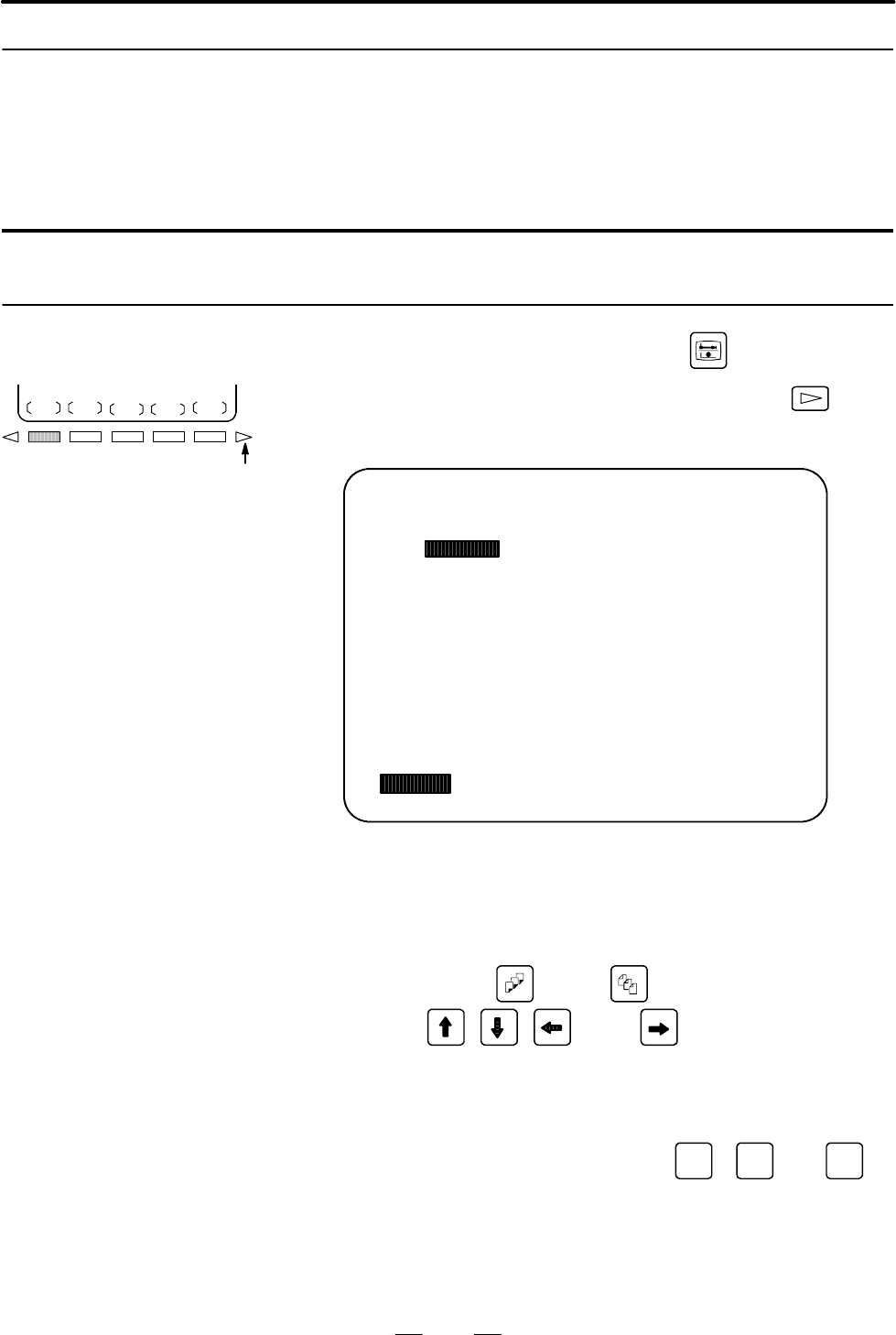

Отобразится экран установкисистемы координатзаготовки.

(G54)

NO. DATA

00 X 0.000

(EXT) Y 0.000

Z 0.000

01 X 20.000

(G54) Y 50.000

Z 30.000

NO. DATA

02 X 152.580

(G55) Y 234.000

Z 112.000

03 X 300.000

(G56) Y 200.000

Z 189.000

WORK COORDINATES O0001 N00000

> _ S 0 T0000

MDI **** *** *** 16:05:59

[ OFFSET ] [ SETING ] [ WORK ][ ][(OPRT)]

3 Экран отображения значений коррекции начала координат

заготовки состоит из 2 или более страниц. Отобразите

нужную страницу любым из следующих способов:

D Нажмите клавиши перелистывания страниц

или

D Введите номер системы координат заготовки (0 : внешняя

коррекция начала координат заготовки,1-6:системы ко-

ординат заготовки G54 - G59, P1 - P48 : системыкоординат

заготовки G54.1 P1 - G54.1 P48, P1 - P300 : системы

координат заготовки G54.1 P1- G54.1 P300) инажмите

дисплейную клавишу выбора операции

[NO.SRH].

4 Выключите ключ защиты данных для разрешения записи.

5 Установите курсор на коррекцию начала системы коор-

динат, котороевыхотитеизменить.

6 Введите нужное значение, нажав цифровые клавиши, а

затем клавишу

[INPUT]. Введенное значение задается в

качестве значения коррекции начала координат заготовки.

Или, если ввести нужное значение с помощью цифровых

клавиш и нажать клавишу

[+INPUT], можно добавить

введенное значение к предыдущему значению коррекции.

7 Повторите шаги 5 и 6 для изменения других значений

коррекции.

8 Включите ключ защиты данных для запрета записи.

11.4.6

Установка и

отображение

величины коррекции

начала координат

заготовки

Порядок действий

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

662

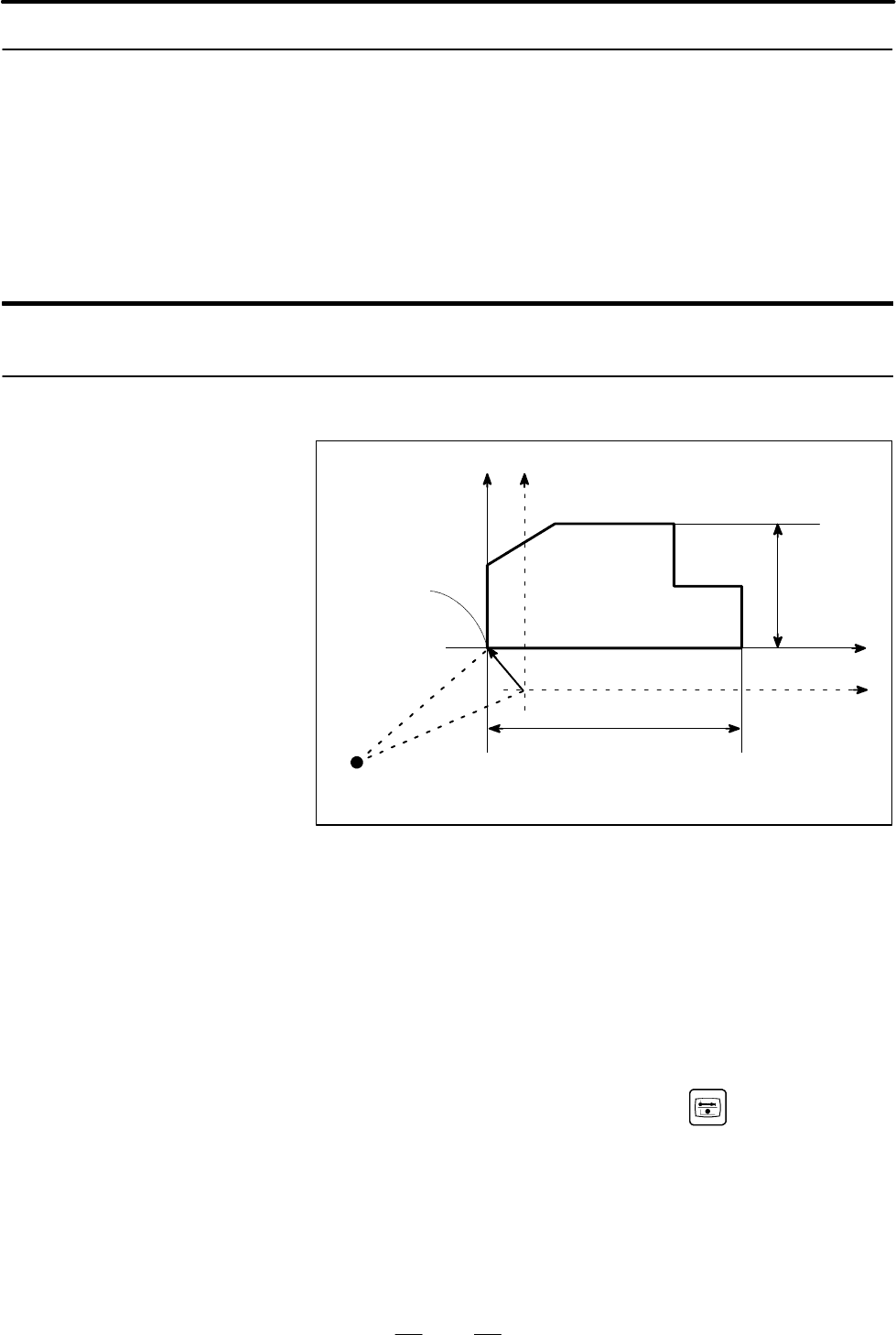

Данная функция используется для коррекции разницы между

запрограммированной системой координат заготовки и факти-

ческой системой координат заготовки. Измеренная коррекция

начала системы координат заготовки можно ввести на экране

таким образом, чтобы запрограммированные значения совпали

с фактическими размерами.

Выбор новой системы координат приводит в соответствие

запрограммированную систему координат и фактическую

систему координат.

Порядок прямого ввода измеренны

коррекций начала координат

заготовки

O’

Начало

коррекция

Новая

коррекция

Поверхность A

Поверхность B

Запрограмми--

рованное начало

системы

координат

1 Если заготовке придается форма так, как показано выше,

определяйте положение эталонного инструмента вручную

до тех пор, пока он не соприкоснется с поверхностью A

заготовки.

2 Отведите инструмент без изменения координаты Y.

3 Измерьте расстояние α между поверхностью А и запрограм-

мированным началом системы координат заготовки, как

показано выше.

4 Нажмите функциональную клавишу

11.4.7

Прямой ввод

измеренных

коррекций начала

координат заготовки

Порядок действий

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

663

5 Чтобы отобразить экран установки коррекции начала коор-

динат заготовки, нажмите дисплейную клавишу

[WORK].

NO. DATA NO. DATA

00 X 0.000 02 X 0.000

(EXT) Y 0.000 (G55) Y 0.000

Z 0.000 Z 0.000

01 X 0.000 03 X 0.000

(G54) Y 0.000 (G56) Y 0.000

Z 0.000 Z 0.000

WORK COORDINATES O1234 N56789

(G54)

> Z100. S 0 T0000

MDI **** *** *** 16:05:59

[ NO.SRH ] [ MEASUR ] [ ] [ +INPUT ] [ INPUT ]

6 Установите курсор на значение коррекции начала системы

координат заготовки, которое следует установить.

7 Нажмите адресную клавишу для той оси, вдоль которой

следует задать коррекцию (в данном примере - ось Y).

8 Введите измеренное значение (α), затем нажмите

дисплейную клавишу

[MEASUR].

9 Передвигайте эталонный инструмент вручную до тех пор,

пока он не соприкоснется с поверхностью B заготовки.

10 Отведите инструмент без изменения координаты X.

11 Измерьте расстояние β, затем введите расстояние по X на

экране так же, как и в шагах 7 и 8.

Коррекцию для двух или более осей нельзя ввести

одновременно.·

Данной функцией нельзя воспользоваться во время

выполнения программы.

Ограничения

D Последовательный

ввод

D Во время выполнения

программы

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

664

На экране отображаются общие переменные (#100 - #149 либо

#100 - #199 и #500 - #531 либо #500 - #999). Когда абсолютное

значение для общих переменных превышает 99999999, то

отображается ********. На данном экране также можно

установить значения переменных. Относительные координаты

также можно установить в качестве переменных.

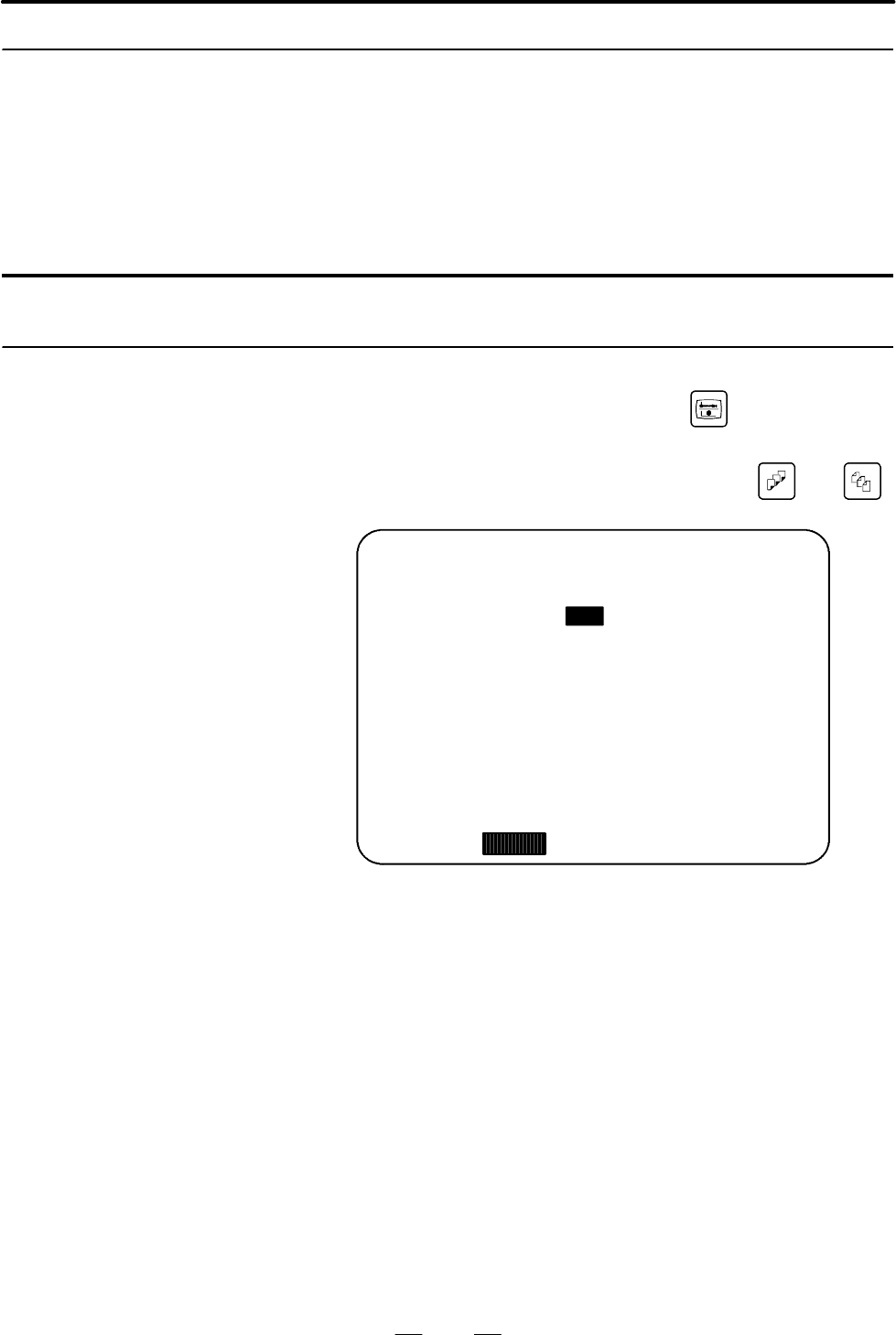

Порядок отображения и установки общих переменных

макропрограмм пользователя

1 Нажмите функциональную клавишу .

2 Нажмите клавишу перехода к следующему меню

, затем

нажмите дисплейную клавишу выбора главы

[MACRO].

Отображается следующий экран:

NO. DATA NO. DATA

100 1000.000 108 0.000

101 0.000 109 40000.000

102 --50000.000 1 10 153020.00

103 0.000 11 1 0001.000

104 1238501.0 112 0.000

105 0.000 113 20000.000

106 0.000 114 0.000

107 0.000 115 0.000

ACTUAL POSITION (RELATIVE)

X 0.000 Y 0.000

Z 0.000

VARIABLE O0001 N00000

> _ S 0 T0000

MDI **** *** *** 16:05:59

[ NO.SRH ] [ ] [ INP.C. ] [ ] [ INPUT ]

3 Установите курсор на номер переменной, который следует

установить, используя один из следующих способов:

Введите номер переменной и нажмите дисплейную клавишу

[NO.SRH]. Установите курсор на номер переменной,

который следует установить, нажав клавиши перелисты-

вания страниц

и/или и клавиши перемещения

курсора

, , и/или .

4 Введите данные с помощью цифровых клавиш и нажмите

дисплейную клавишу

[INPUT].

5 Чтобы установить относительную координату в перемен-

ной, нажмите адресную клавишу

или

, а

затем нажмите дисплейную клавишу

[INP.C.].

6 Чтобы оставить переменную незаполненной, нажмите дис-

плейную клавишу

[INPUT]. Поле значения переменной

становится пустым.

11.4.8

Отображение и

установка общих

переменных

макропрограмм

пользователя

Порядок действий

Клавиша прокрутки далее по меню

MACRO

РАБОТА

B--63844RU/02

11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

665

В этом подразделе используется пример для описания того, как

отобразить или установить меню обработки (меню схем),

созданные изготовителем станка. Обращайтесь к руководству,

выпущенному изготовителем станка за информацией по дейст-

вующим меню схем и данным схем. См. II. ПРОГРАММИ-

РОВАНИЕ для функции ввода данных изображения.

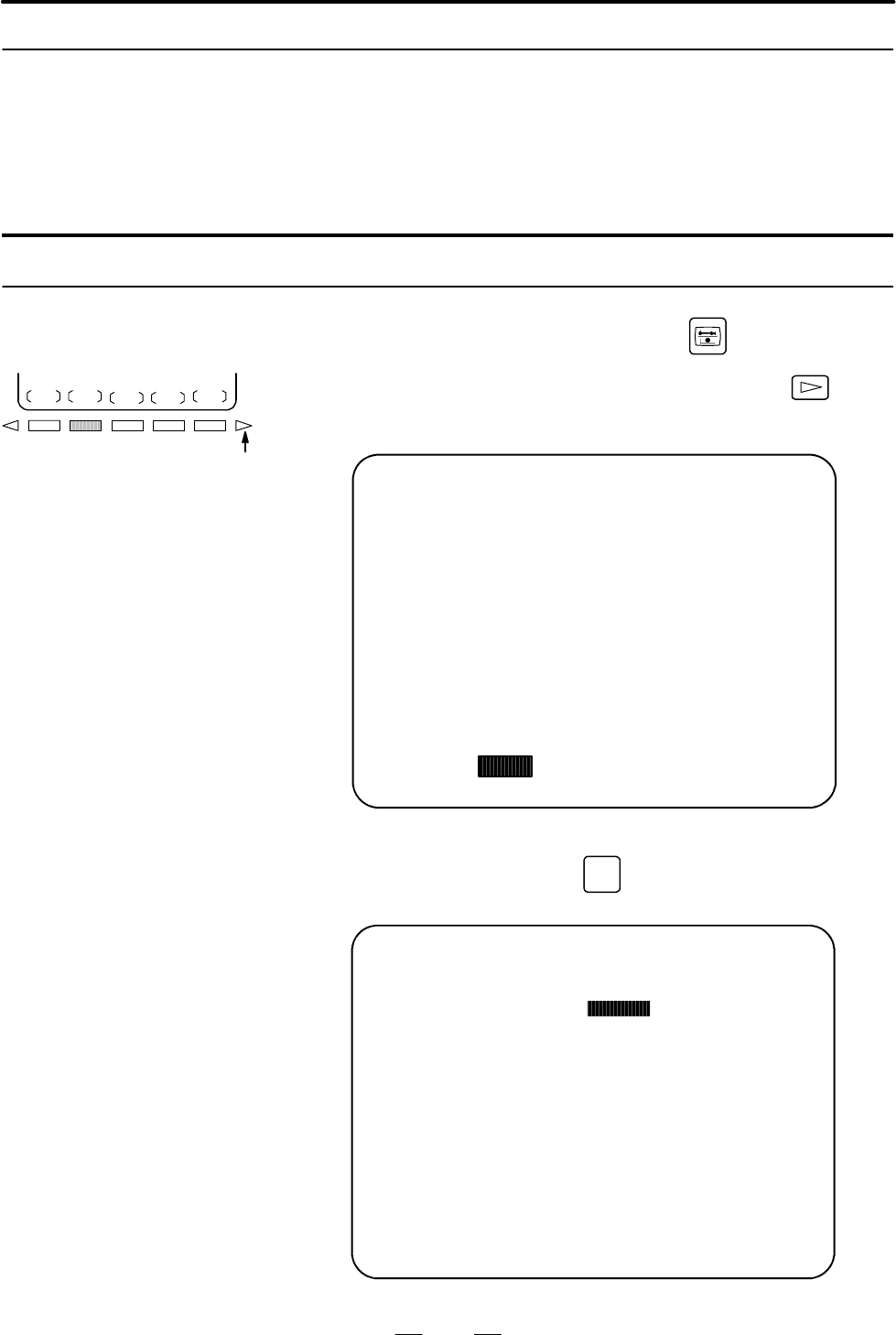

Порядок (пример) отображения данных схемы и меню схемы

1 Нажмите функциональную клавишу .

2 Нажмите клавишу перехода к следующему меню

, затем

нажмите дисплейную клавишу

[MENU] выбора главы.

Отображается следующий экран (экран меню схем):

1. TAPPING

2. DRILLING

3. BORING

4. POCKET

5. BOLT HOLE

6. LINE ANGLE

7. GRID

8. PECK

10.

MENU : HOLE PATTERN O0000 N00000

MDI **** *** *** 16:05:59

[ MACRO ] [ MENU ][OPR][ ][(OPRT)]

3 Введите номер схемы и нажмите клавишу [SELECT].

В этом примере нажмите

, затем нажмите [SELECT].

Отображается следующий экран (экран меню схем):

NO. NAME DATA COMMENT

500 TOOL 0.000

501 STANDARD X 0.000 *BOLT HOLE

502 STANDARD Y 0.000 CIRCLE*

503 RADIUS 0.000 SET PATTERN

504 S. ANGL 0.000 DATA TO VAR.

505 HOLES NO 0.000 NO.500--505.

506 0.000

507 0.000

ACTUAL POSITION (RELATIVE)

X 0.000 Y 0.000

Z 0.000

VAR. : BOLT HOLE O0001 N00000

MDI **** *** *** 16:05:59

[ OFFSET ] [SETING] [ ] [ ] [ (OPRT) ]

11.4.9

Отображение

данных схем и меню

схем

Порядок действий

Клавиша прокрутки далее по меню

РАБОТА11. УСТАНОВКА И ОТОБРАЖЕНИЕ ДАННЫХ

B--63844RU/02

666

4 Введите необходимые данные схемы и нажмите .

5 После ввода всех необходимых данных введите режим

MEMORY (ПАМЯТЬ) и нажмите кнопку начала цикла для

того, чтобы начать обработку.

HOLE PATTERN (СХЕМА РАСПОЛОЖЕНИЯ ОТВЕРСТИЙ):

Название меню

Дополнительная цепочка символов может быть отображена в

пределах 12 символов.

BOLT HOLE (БОЛТОВОЕ ОТВЕРСТИЕ): Название схемы

Дополнительная цепочка символов может быть отображена в

пределах 10 символов.

Изготовителю станка следует запрограммировать цепочки сим-

волов названия меню и названия схемы с помощью макро-

команд пользователя и загрузить их в память программы.

BOLT HOLE (БОЛТОВОЕ ОТВЕРСТИЕ): Название данных схем

Дополнительная цепочка символов строка может быть

отображена в пределах 12 символов.

TOOL (ИНСТРУМЕНТ): Название переменной

Дополнительная цепочка символов может быть отображена в

пределах 10 символов.

BOLT HOLE CIRCLE (ОКРУЖНОСТЬ БОЛТОВОГО ОТВЕРСТИЯ):

Комментарий

Дополнительный комментарий цепочки символов можетбыть

отображен не более чем 12 символами/строкой 8-юстроками.

Изготовителю станка следует запрограммировать цепочки сим-

волов названия переменной и комментария спомощью макро-

команды пользователя и загрузить их в память программы.

Пояснения

D Объяснение экрана

меню схем

D Объяснение экрана

данных схем
