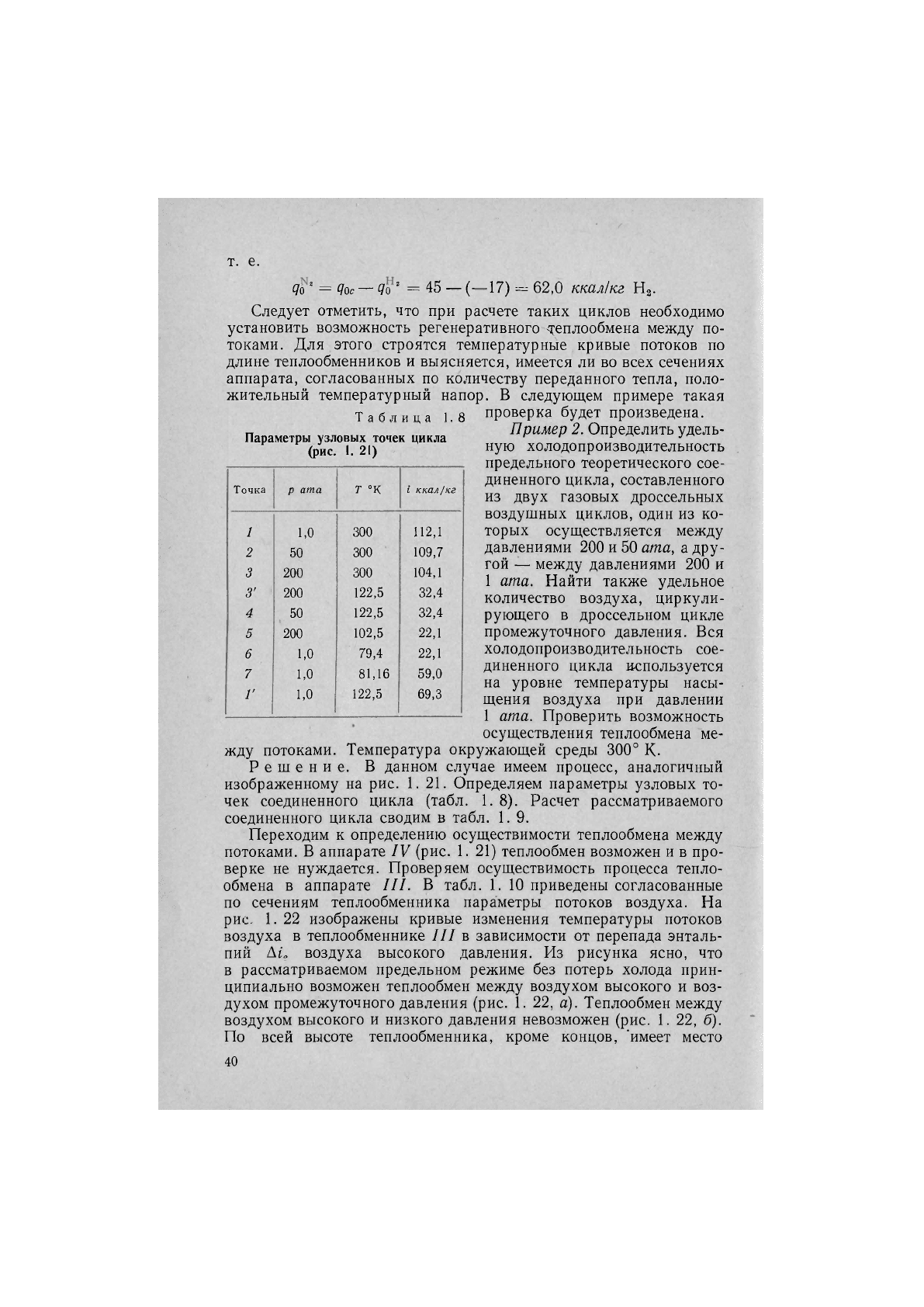

т. е.
до' =
дос
— до' = 45 — (—17) = 62,о шал!кг Н^.
Следует отметить, что при расчете таких циклов необходимо
установить возможность регенеративного теплообмена между по-
токами. Для этого строятся температурные кривые потоков по
длине теплообменников и выясняется, имеется ли во всех сечениях
аппарата, согласованных по количеству переданного тепла, поло-
жительный температурный напор. В следующем примере такая
Таблица 1.8 Проверка будет произведена.
Параметры узловых точек цикла
(рис. I. 21)
Точка
р ата Г "К 1 ккал/кг
1
1,0
300
112,1
2
50
300 109,7
3
200
300
104,1
3' 200
122,5
32,4
4
50
122,5
32,4
5
200
102,5
22,1
6
1,0
79,4 22,1
7
1,0
81,16 59,0
Г 1,0
122,5
69,3
Пример 2. Определить удель-
ную холодопроизводительность
предельного теоретического сое-
диненного цикла, составленного
из двух газовых дроссельных
воздушных циклов, один из ко-
торых осуществляется между
давлениями 200 и 50 ата, а дру-
гой — между давлениями 200 и
1 ата. Найти также удельное
количество воздуха, циркули-
рующего в дроссельном цикле
промежуточного давления. Вся
холодопроизводительность сое-
диненного цикла используется
на уровне температуры насы-
щения воздуха при давлении
1 ата. Проверить возможность
осуществления теплообмена ме-
жду потоками. Температура окружающей среды 300° К.
Решение. В данном случае имеем процесс, аналогичный

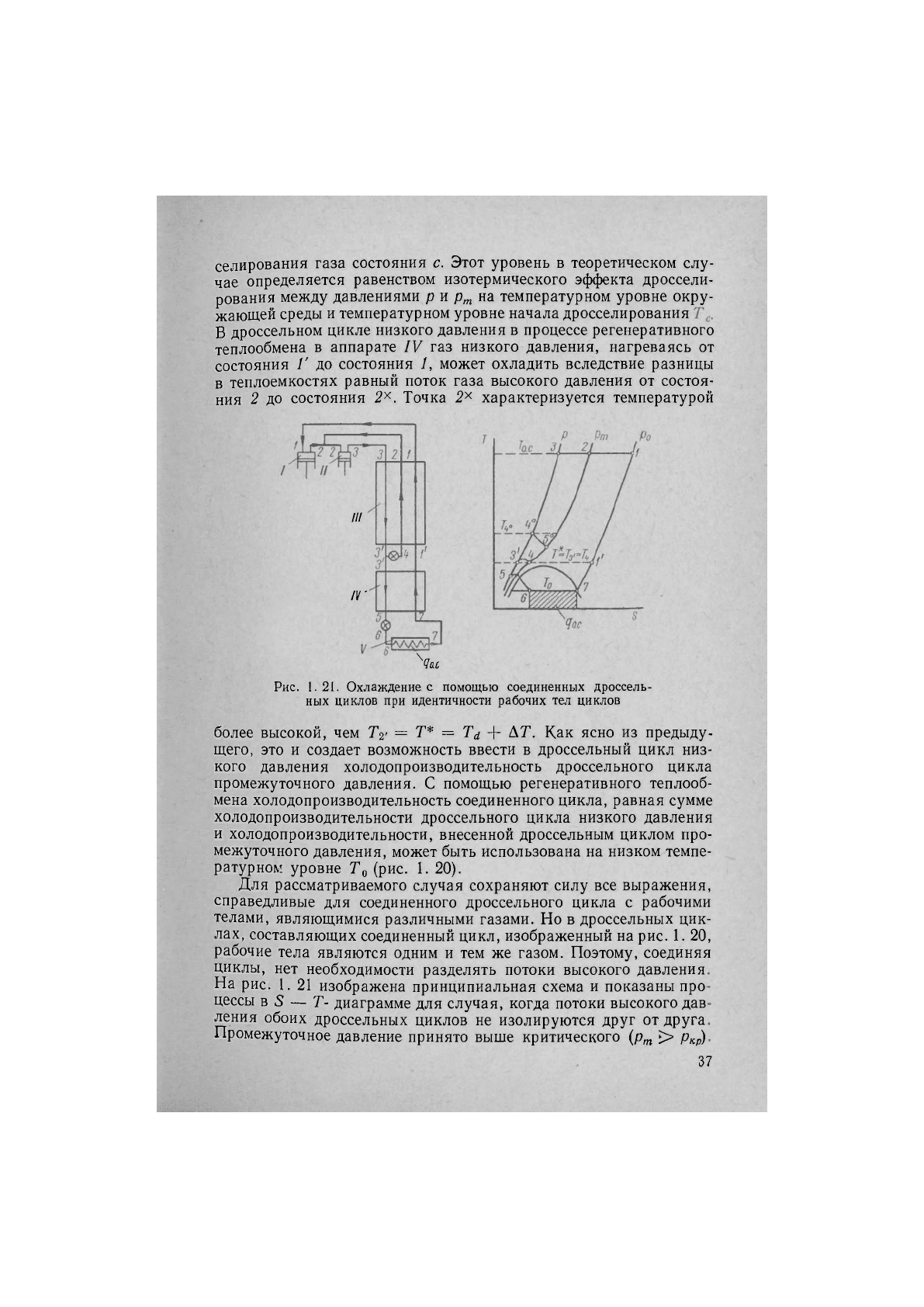

изображенному на рис. 1. 21. Определяем параметры узловых то-
чек соединенного цикла (табл. 1. 8). Расчет рассматриваемого
соединенного цикла сводим в табл. 1.9.
Переходим к определению осуществимости теплообмена между
потоками. В аппарате IV (рис. 1. 21) теплообмен возможен и в про-
верке не нуждается. Проверяем осуществимость процесса тепло-
обмена в аппарате III. В табл. 1. 10 приведены согласованные
по сечениям теплообменника параметры потоков воздуха. На
рис, 1. 22 изображены кривые изменения температуры потоков
воздуха в теплообменнике III в зависимости от перепада энталь-
пий воздуха высокого давления. Из рисунка ясно, что
в рассматриваемом предельном режиме без потерь холода прин-
ципиально возможен теплообмен между воздухом высокого и воз-
духом промежуточного давления (рис. 1. 22, а). Теплообмен между
воздухом высокого и низкого давления невозможен (рис. 1. 22, б).
По всей высоте теплообменника, кроме концов, 'имеет место
40
