12.9 Адаптивное регулирование подачи AFC (опция ПО)

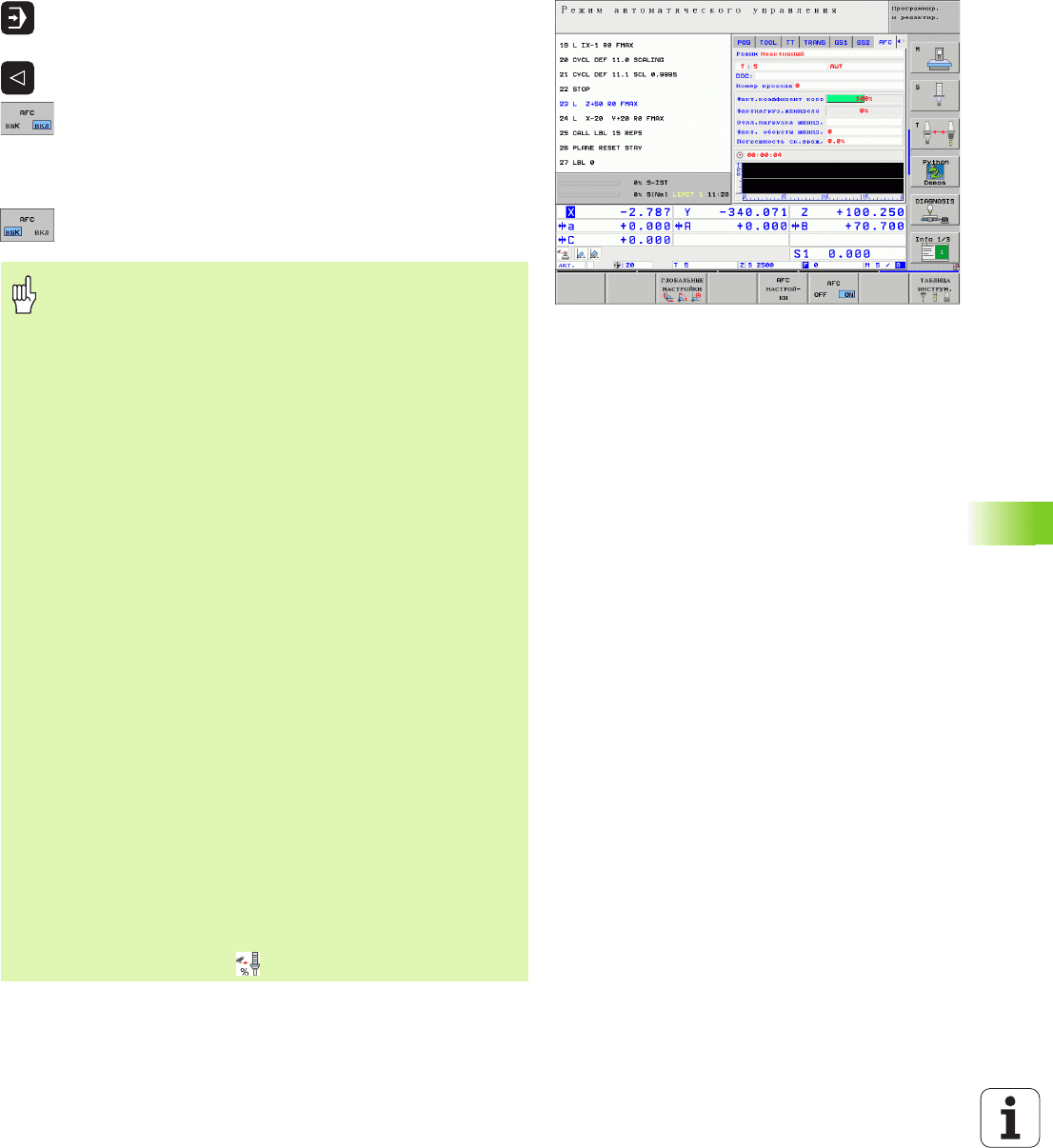

AFC активировать/деактивировать
Выбрать режим работы Прогон программы до
конца
Переключение линейки с Softkey
Активирование адаптивного регулирования
подачи: переключить softkey на ВКЛ, ЧПУ
показывает в индикации положения символ AFC
(смотри „„Общая ” индикация состояния” на
странице 55)
Деактивирование адаптивного регулирования
подачи: переключить softkey на ВЫКЛ
Адаптивное регулирование подачи остается
активным, до его деактивирования нажатием softkey.
TNC сохраняет положение softkey также в случае сбоя
электроснабжения.
Если адаптивное регулирование подачи в режиме
Регулирование является активным, тогда ЧПУ
переключает потенциометр шпинделя на 100%.
Скорость вращения шпинделя тогда больше не
изменимая.
Если адаптивное регулирование подачи в режиме
Регулирование является активным, тогда ЧПУ
переключает
потенциометр подачи:
Если оператор увеличить подачу потенциометром,
то это не повлияет на регулирование.
Если подача будет уменьшена с помощью
потенциометра на больше чем 10% относительно
максимального положения, тогда ЧПУ отключает
адаптивное регулирование подачи. В этом случае
ЧПУ показывает окно с соответствующим текстом
замечания
В кадрах ЧУ, в которых программировали FMAX
адаптивное регуирование подачи не является
активным.
Функция поиска кадра для пуска программы
допускаестя при активном регулировании подачи, ЧПУ
учитывает номер прохода в месте входа в программу.
ЧПУ показывает в дополнительной индикации
состояния дополнительную информацию, если
адаптивное регулирование подачи является активным
(смотри „Адаптивное регулирование подачи AFC
(рейтер AFC, опция ПО)” на странице 63).
Дополнительно ЧПУ показывает в индикации
положения символ .
712 12 Тест программы и выполнение программы
12.9 Адаптивное регулирование подачи AFC (опция ПО)
Файл протокола
Во время прохода обучения ЧПУ сохраняет для каждого шага
обработки разную информацию в файле <имя>.H.AFC2.DEP.
<Имя> соответствует при этом названию программы ЧУ, для
которой выполнили проход обучения. При регулировании ЧПУ
актуализирует данные и осуществляет разные анализы.
Следующие данные сохраняются в этой таблице:
Графа Функция
NR Номер шага обработки
TOOL Номер или имя инструмента, с помощью которого
производится шаг обработки
IDX Индекс инструмента, с помощью которого
производится шаг обработки
SNOM Заданная скорость вращения шпинделя [об/мин]
SDIF Максимальная разница оборотов шпинделя в % от
заданной скорости вращения
LTIME Время обработки для прохода обучения
CTIME Время обработки для прохода регулирования
TDIFF Разница по времени
между временем обработки
при обучении и регулировании в %
PMAX Максимальная возникающая при обработке
мощность шпинделя. ЧПУ показывает процентное
значение, относительно номинальной мощности
шпинделя
PREF Эталонная нагрузка шпинделя. ЧПУ показывает
процентное значение, относительно номинальной
мощности шпинделя
OVLD Противодействие, осуществленное ЧПУ в случае
перегрузки:
M: определенный производителем станков
макрос отработан
S: непостредственный останов ЧУ был
выполнен
F: останов ЧУ был выполнен, после вывода
инструмента из материала
E: сообщение об ошибке было показано на
дисплее
-: противодействие на нагрузку не было
выполнено
БЛОК Номер кадра, с которого начинается шаг обработки
HEIDENHAIN iTNC 530 713
12.9 Адаптивное регулирование подачи AFC (опция ПО)
Для выбора файла <имя>.H.AFC2.DEP следует:
Выбрать режим работы Прогон программы до
конца
Переключение линейки с Softkey
Выбрать таблицу с настройками AFC
Показать на дисплее файл протокола
ЧПУ определяет общее время обработки для всех
проходов обучения (LTIME), всех проходов
регулирования (CTIME) и общей разницы по времени
(TDIFF) а также записывает эти данные за кодом
TOTAL в последней строке файла протокола.
MOD-функции
716 13 MOD-функции
13.1 Выбор MOD-функции
13.1 Выбор MOD-функции
Используя MOD-функции можно выбирать дополнительные
индикации и возможности ввода. Какие MOD-функции находятся
в распоряжении, зависит от выбранного режима работы.
MOD-функцию выбрать
Выбрать режим работы, в котором следует изменить MOD-
функции.
Выбор MOD-функции: нажать клавишу MOD.

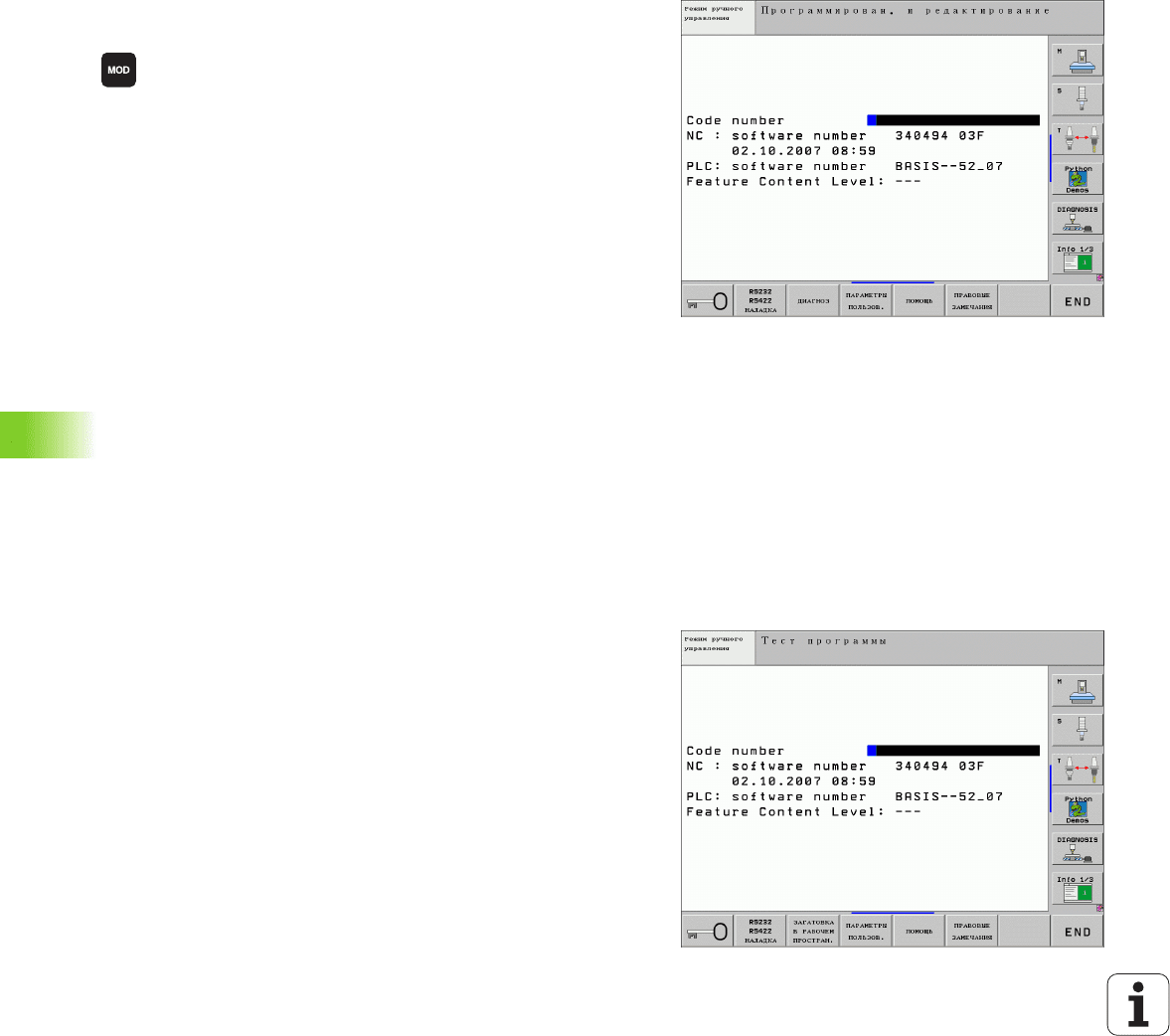

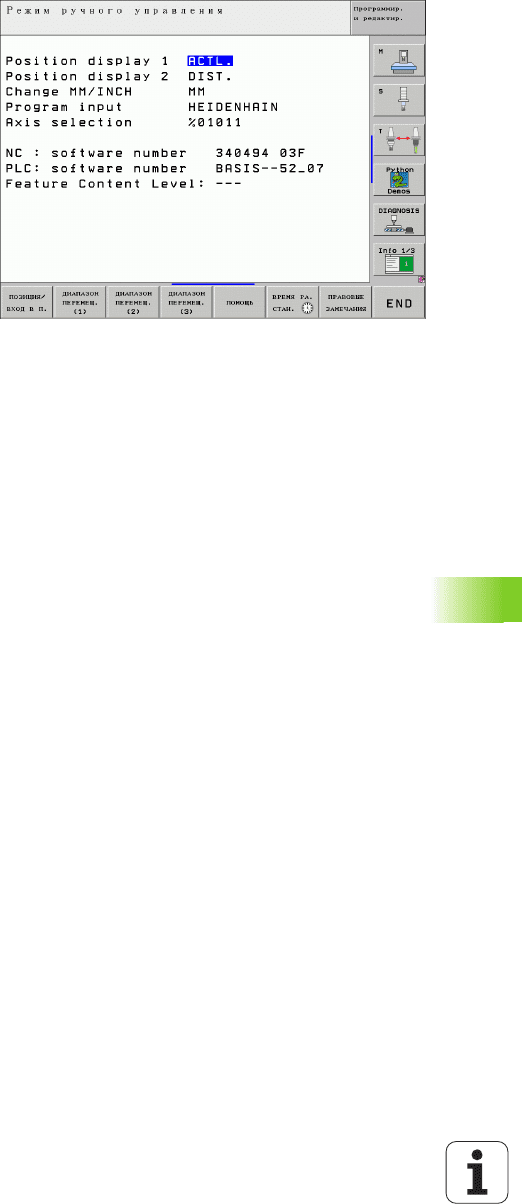

Рисунки направо показывают типычные меню
экрана для Программу ввести в память/
редактировать (рисунок на правой стороне на
верху), Тест программы (рисунок направо внизу) и
в режиме работы станка (рисунок следующая
страница)
Изменение настройки
Выбор MOD-функции в указанном меню с помоью клавиш со
стрелкой
Чтобы изменить настройки имеются три возможности в
распоряжении – в зависимости от выбранной функции:
Непосредственный ввод числовых значений, нпр. при
определении ограничения диапазона перемещения
Изменение настройки нажатием клавиши ENT, нпр. при
определении ввода программы
Изменение настройки в окне выбора. Если имеется несколько
возможностей настройки, то можно нажатием клавиши GOTO
активировать окно, в котором указываются все возможности
настройки. Выбираете желаемую настройку непосредственно
нажимая соответственную цифровую клавишу (на лево от
двоеточия) или нажимая клавишу со стрелкой и потверждая на
конец клавишей ENT. Если настройки не изменяются, тогда
окно закрывается путем нажатия клавиши END
Выход из MOD-функции
Заключение MOD-функции: нажать softkey КОНЕЦ или клавишу
END.
HEIDENHAIN iTNC 530 717
13.1 Выбор MOD-функции
Обзор MOD-функций
В зависимости от выбранного режима работы, можно выполнить
следующие изменения:
Программирование/редактирование:
Индицировать разные номера программного обеспечения
Ввод кода
Наладка интерфейса
При необходимости специфические для станка параметры
пользователя
При необходимости указать файлы HILFE (ПОМОЩЬ)
Загрузка сервисных пакетов
Настройка временного пояса
Правовые замечания
Тест программы:
Индицировать разные номера программного обеспечения
Ввод кода
Наладка интерфейса данных
Представление обрабатываемой детали в рабочем
постранстве
При необходимости специфические для станка параметры
пользователя
При необходимости указать файлы HILFE (ПОМОЩЬ)
Настройка временного пояса
Замечания относительно лицензии
Все остальные режимы работы:
Индицировать разные номера программного обеспечения
Указать показатели имеющихся в распоряжении опций
Выбор индикаций положения
Определение единицы измерения (мм/дюймы
)
Определение языка программирования для MDI
Определение осей для ввода фактического положения
Установить ограничение диапазона перемещения
Указать опорные точки
Индикация рабочего времени
При необходимости указать файлы HILFE (ПОМОЩЬ)
Настройка временного пояса
Замечания относительно лицензии
718 13 MOD-функции
13.2 Номер программного обеспечения
13.2 Номер программного
обеспечения
Применение
Следующие номера ПО находятся после выбора MOD-функции
на экране УЧПУ:
NC: номер программного обеспечения NC (администратором
является HEIDENHAIN)
PLC: номер или название программного обеспечения PLC
(упрвляется производителем станков)
Уровень развития (FCL=Feature Content Level):
инсталлированный в управлении уровень технологии (смотри
„Уровень модификации (Upgrade-функции)” на странице 8).
TNC показывает в дисплее терминала программирования ---,
так как там нет управления уровнем технологии
DSP1 до DSP3: номер ПО регулятора скорости вращения
(управляется HEIDENHAIN)
ICTL1 и ICTL3: номер ПО регулятора тока (управляется
HEIDENHAIN)
HEIDENHAIN iTNC 530 719
13.3 Ввод числа кода
13.3 Ввод числа кода
Применение
ЧПУ требует для следующих функций ввод числа кода:
Дополнительно можете через слово кода version генерировать
файл, содержащий актуальные номера ПО устройства
управления:
Слово кода version ввести, клавишей ENT подтвердить
УЧПУ указывает на экране все актуальные номера ПО
Закрыть просмотр версии: клавишу END нажать
Функция Число кода
Выбор параметров пользователя 123
Ethernet-плату конфигурировать (нет
iTNC 530 с Windows XP)
NET123
Освобождение специальных функций
при программировании Q-
параметров
555343
При необходимости можно в директории TNC:
выводить файл версия.a и послать для
диагностического обсуждения производителю станков
или HEIDENHAIN.
720 13 MOD-функции
13.4 Загрузка сервисных пакетов
13.4 Загрузка сервисных пакетов
Применение
С помощью этой функции можете простым способом выполнить
актуализацию ПО в УЧПУ
выбрать режим работы Программирование/редактирование.
Нажать клавишу MOD
Запуск обновления ПО: softkey „Загружать сервисный пакет“
нажать, УЧУП указует в перекрывающем окне Update-Files для
выбора
С помощью клавишей со стрелкой избрать каталог, в котором
сохраняется сервисный пакет. Клавиша ENT открывает
структуру подкаталогов
Выбрать файл: нажать дважды клавишу ENT на выбранном
каталоге. УЧПУ переходит от окна каталога к окну файла
Запуск операции обновления: выбрать файл с помощью
клавиши ENT: УЧПУ распаковывает все требуемые файлы и
запускает заново управление. Это может продолжатся
несколько минут
Обратитесь объязательно к производителю станков,
перед инсталлированием сервисных пакетов.
УЧПУ осуществляет после заключения
инсталлирования горячий старт. Станок установить
перед загружением сервисных пакетов в состояние
аварийного выключения.
Если еще не выполнено: соединиться с сетью, из
которой хотите загружать сервисный пакет.
