HEIDENHAIN iTNC 530 721
13.5 Наладка интерфейса данных
13.5 Наладка интерфейса данных
Применение

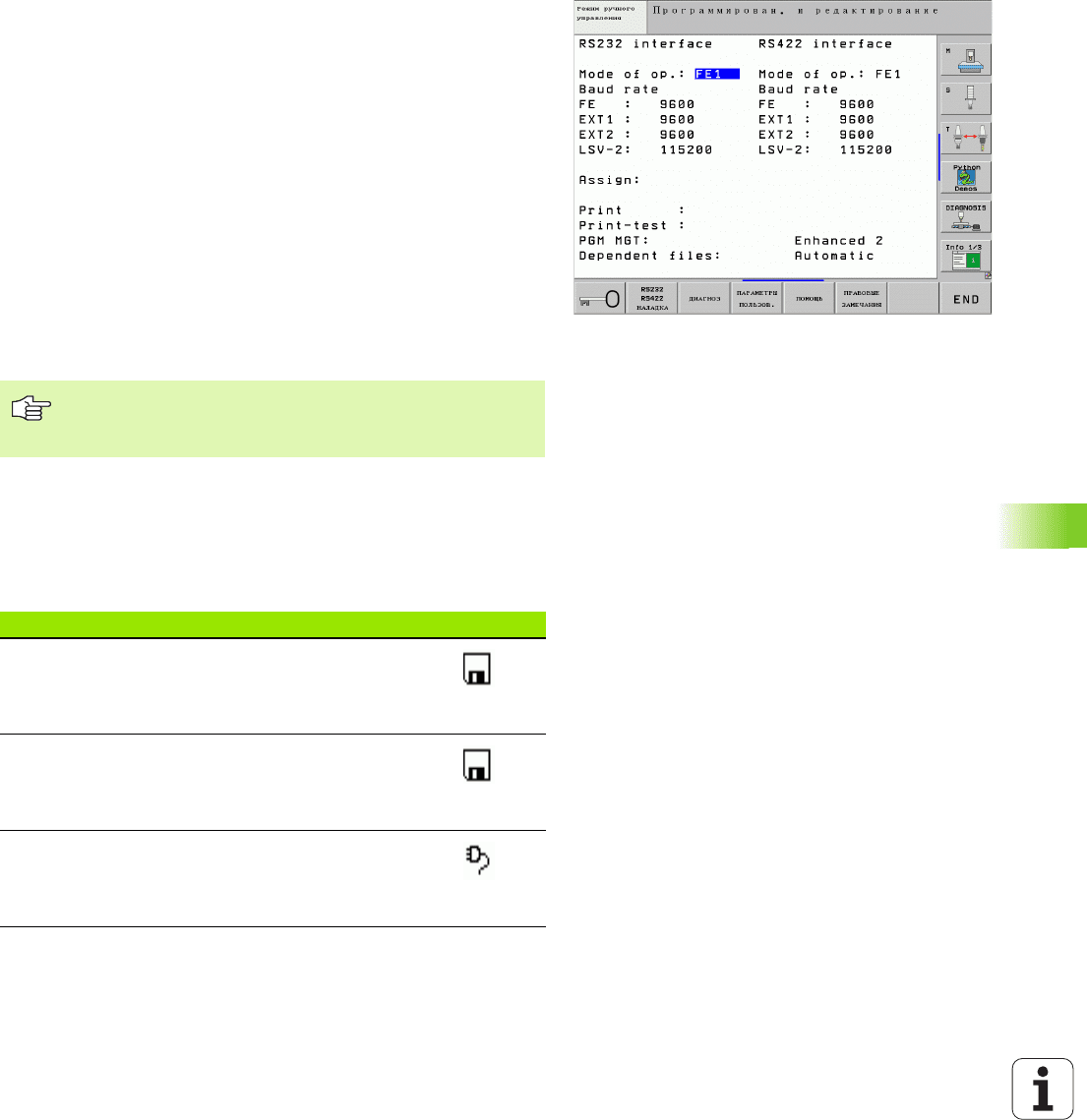

Применение Для наладки интерфейса данных нажмите
программируемую клавишу RS 232- / RS 422 - НАЛАДКА. ЧПУ
указывает меню экрана, в которое Вы вводите следующие
данные:
Наладка RS-232-интерфейса данных
Режим работы и скорость передачи для RS-232-интерфейса
данных вводятся налево на экране.
Наладка RS-422-интерфейса данных
Режим работы и скорость передачи для RS-232-интерфейса
данных вводятся направо на экране.
РЕЖИМ РАБОТЫ выбор внешнего устройства
BAUD-RATE (СКОРОСТЬ ПЕРЕДАЧИ)
установить
BAUD-RATE (скорость передачи данных) можно выбирать между
110 и 115.200 бод.
В режиме работы EXT не можно пользоваться
функциями “загрузить все программы ”, “загрузить
предлагаемую программу” и “загрузить каталог.”
Внешнее устройство Режим работы Символ
ПЭВМ с программным
обеспечением для передачи
данных фирмы HEIDENHAIN
TNCremo NT
FE1
Комплекты дискет фирмы
HEIDENHAIN
FE 401 B
FE 401 с С-программы 230 626 03
FE1
FE1
Внешние устройства как принтер,
устройство считывания,
перфоратор, ПЭВМ без
TNCremo NT
EXT1, EXT2
722 13 MOD-функции
13.5 Наладка интерфейса данных
Распределение
С помощью этой функции Вы определяете, куда передаются
данные с ЧПУ.
Виды применения:
Выдача значений с помощью функции Q-параметров FN15
Выдача значений с помощью функции Q-параметров FN16
От режима работы ЧПУ зависит, будет ли использована функция
ПРИНТ или ПРИНТ-ТЕСТ:
ПРИНТ и ПРИНТ-ТЕСТ Вы можете наладить следующим
образом:
Имя файла:
ЧПУ-режим работы Функция передачи данных
Выполнение программы в
полуавтоматическом режиме
PRINT (ПРИНТ)
Выполнение программы в
автоматическом режиме
PRINT (ПРИНТ)
Тест программы ПРИНТ-TЕСТ
Функция
Путь
доступа
Выдача данных через RS-232 RS232:\....
Выдача данных через RS-422 RS422:\....
Откладывать данные на жёстком диске ЧПУ TNC:\....
Записать данные в списке, в котором
находится программа с FN15/FN16
пустой
Данные Режим работы Название файла
Значения FN15 Выполнение
программы
%FN15RUN.A
Значения FN15 Тест программы %FN15SIM.A
Значения с FN16 Выполнение
программы
%FN16RUN.A
Значения с FN16 Тест программы %FN16SIM.A
HEIDENHAIN iTNC 530 723
13.5 Наладка интерфейса данных
Программное обеспечение для передачи
данных
Для передачи файлов от ЧПУ и в ЧПУ следует использовать
программное обеспечение фирмы HEIDENHAIN для передачи
данных: TNCremo или TNCremoNT. С помощью TNCremoNT
можно через последовательный интерфейс или через интерфейс
Ethernet управлять всеми УЧПУ фирмы HEIDENHAIN.
Системные условия для TNCremoNT:
ПК с 486 процессором или лучше
Операционная система Windows 95, Windows 98, Windows NT
4.0, Windows 2000
16 Mбайт рабочей памяти
5 Mбайт свободных на жестком диске
Свободный последовательный интерфейс или сопряжение с
TCP/IP-сетью
Наладка инсталлирования в системе Windows
Пуск программы наладки SETUP.EXE с администратором
файлов (Explorer)
Надо следить за инструкциями Setup-программы
Запуск TNCremoNT в Windows
Нажать на <Start>, <Programme>, <HEIDENHAIN
Anwendungen>, <TNCremoNT>
Если пуск TNCremoNT осуществляется впервые, тогда
TNCremoNT пробует автоматически связаться с ЧПУ.
Актуальную версию TNCremo NT можно взять
бесплатно на сайте фирмы: HEIDENHAIN Filebase
(www.heidenhain.de, <Service>, <Download-Bereich>,
<TNCremo NT>).
724 13 MOD-функции
13.5 Наладка интерфейса данных
Передача данных между TNC и TNCremoNT
Следует проверить, подключено ли УЧПУ к соответственному
последовательному интерфейсу ЭВМ или подключено к сети.

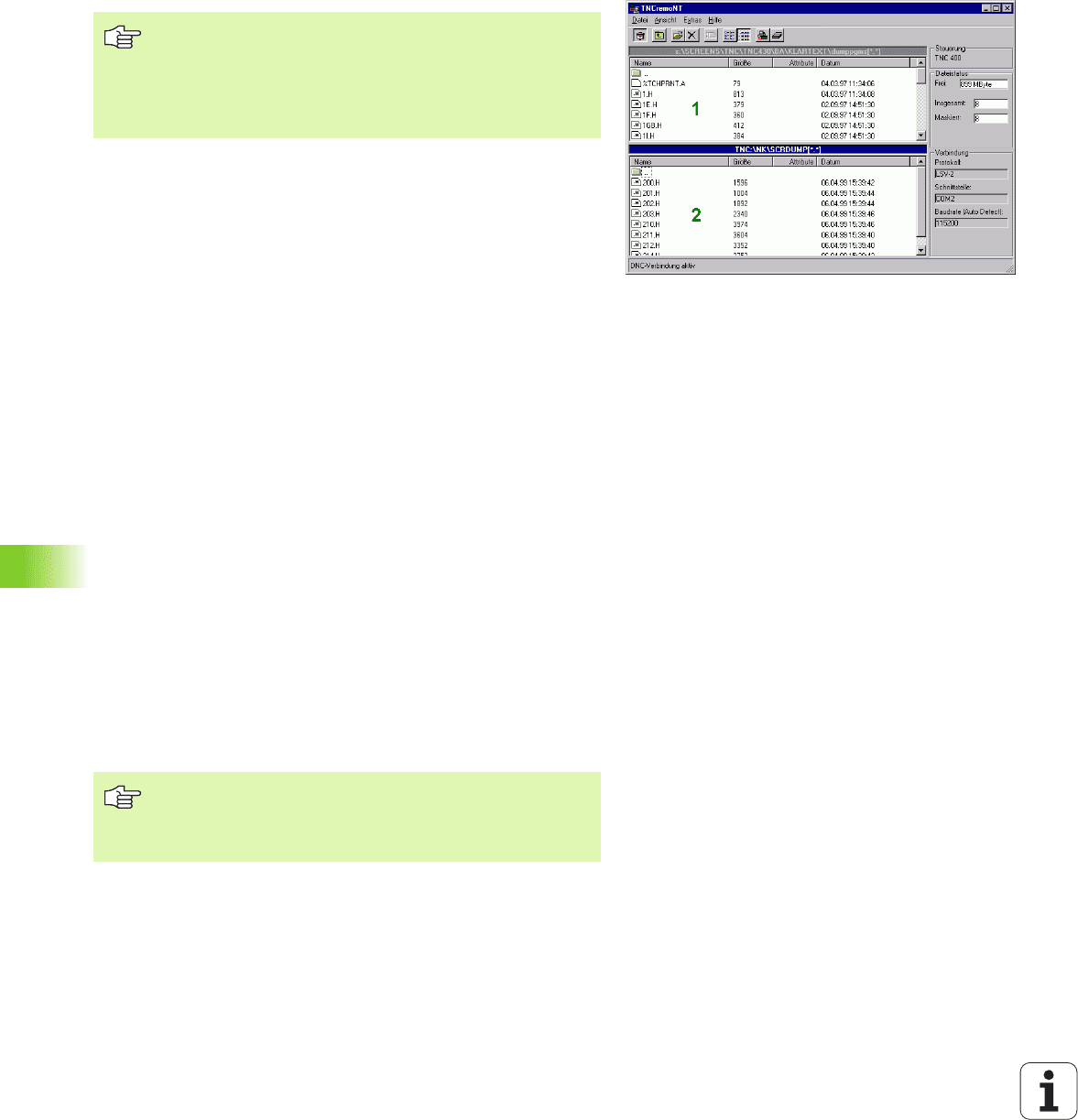

После запуска TNCremoNT, видны в верхней части главного окна
1 все файлы, сохраняемые в активном каталоге. Через <Файл>,
<Смена каталога> можно выбирать произвольный диск или
другую директорию на ЭВМ.
Если следует управлять передачей
данных с ЭВМ, то наладка
связи на ЭВМ осуществляется следующим образом:
Выбрать <Файл>, <Установление связи>. TNCremoNT
принимает тогда структуру файлов и директорий с ЧПУ и
указывает их внизу в главном окне 2 .
Чтобы послать файл с ЧПУ в ЭВМ, следует выбрать файл в
окне ЧПУ нажатием на клавишу мыши и протянуть
маркированный файл при нажатой клавиши мыши в окно ПК 1
Чтобы передать файл с ПК в ЧПУ, следует выбрать файл в окне
ПК нажатием на мыш и протянуть маркированный файл при
нажатой клавиши мыши в окно ЧПУ 2
Если следует управлять передачей данных с ЧПУ, тогда наладка
связи на ЭВМ осуществляется следующим образом:
Выбрать <Экстрас>, <ЧПУсервер>. TNCremoNT начинает
режим работы сервера и в состоянии принимать от ЧПУ данные
или посылать данные в ЧПУ
Выбрать в ЧПУ функции для управления файлами с помощью
клавиши PGM MGT (смотри „Передача данных на внешний
носитель данных/из внешнего носителя данных” на странице
134) и передать желаемые файлы
Закончить TNCremoNT
Выбрать пункт меню <Файл>, <Закончить>
Перед передачей программы от ЧПУ в ПЭВМ следует
убедиться, что выбранная в данный момент
программа действительно сохранена в памяти. TNC
сохраняет автоматически все изменения, если
изменяется режим работы или если выбирается с
помощью клавиши PGM MGT управление файлами.
Обратите внимание также на вспомогательную
функцию TNCremoNT, в которой пояснены все
функции Вызов осуществляется с помощью клавиши
F1.
HEIDENHAIN iTNC 530 725
13.6 "Эзернет"-интерфейс
13.6 "Эзернет"-интерфейс
Введение
Можно оснастить ЧПУ стандартно платой сети "Эзернет", чтобы
интегрировать устройство управления в сеть в качестве клиента
(Client). УЧПУ передает данные через плату Эзернет
с помощью smb-протокола (server message block) для
операционных систем Windows, или
с помощью TCP/IP-семейства протоколов (Transmission Control
Protocol/Internet Protocol) и с помощью NFS (Network File System)
ЧПУ обслуживает также протокол NFS V3, используемый для
достижения более высоких
скоростей передачи данных
Возможности подключения
Вы можете подключить плату Эзернет УЧПУ через RJ45-
соединение (X26,100BaseTX или 10BaseT) к Вашей сети или
непосредственно с ПЭВМ. Оба соединеиня разделены
гальванически от электроники управления.

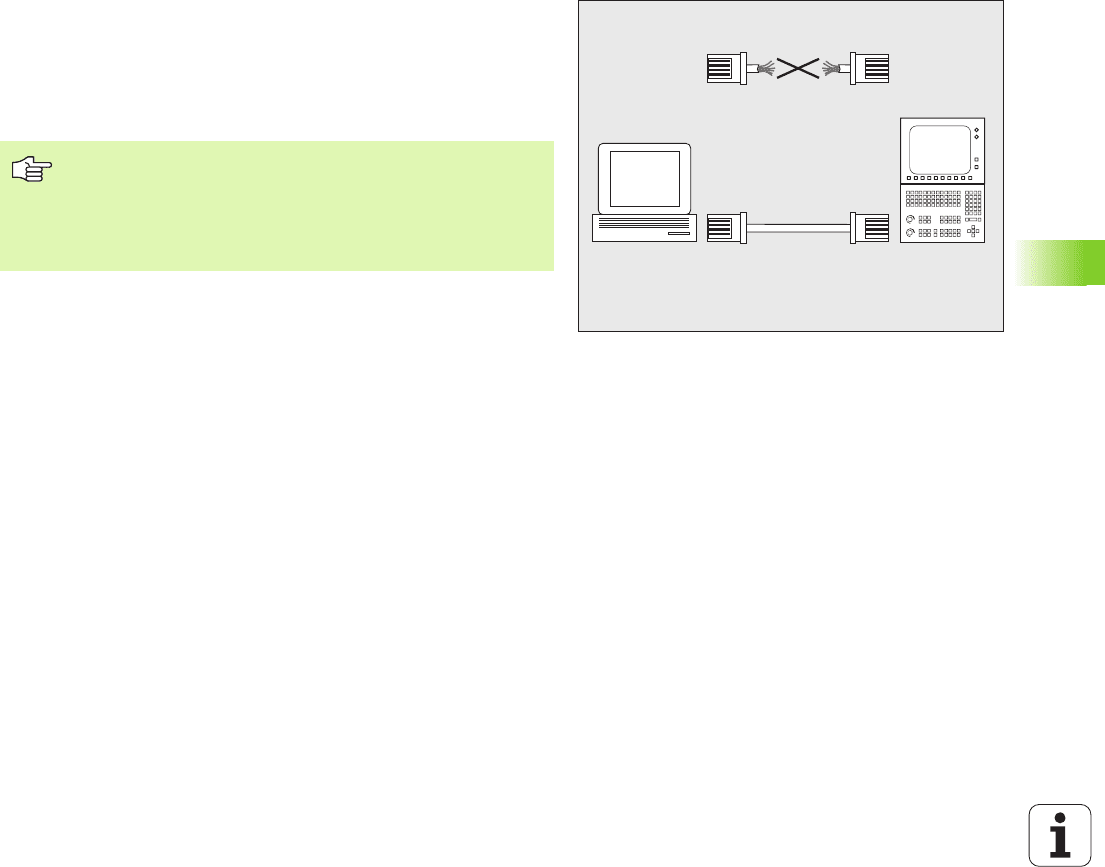

В случае 100BaseTX или 10BaseT-соединения применить Twisted
Pair-кабель, чтобы подключить ЧПУ к сети.
PC
TNC
10BaseT / 100BaseTx
Максимальная длина кабеля между УЧПУ и узловой
точкой зависит от качества кабеля, оболочки и вида
сети (100BaseTX или 10BaseT).
Если соединяете ЧПУ непосредственно с ПЭВМ, надо
использовать перекрёстный кабель.
726 13 MOD-функции
13.6 "Эзернет"-интерфейс
iTNC соединить непосредственно с Windows-
ПЭВМ
Можете подключить без больших затрат и знаний сетевой
технологии iTNC 530 непосредственно к в ПЭВМ, оснащенной
платой Ethernet. Для этого требуется лишь проведение
нескольких настроек в УЧПУ и соответственных настроек на
ПЭВМ.
Установки на iTNC
Для этого следует соединить iTNC (разъем X26) и ПЭВМ с
помощью скрещенного Эзернет-кабеля (торговое обозначение:
Patchkabel скрещенный или STP-кабель скрещенный)

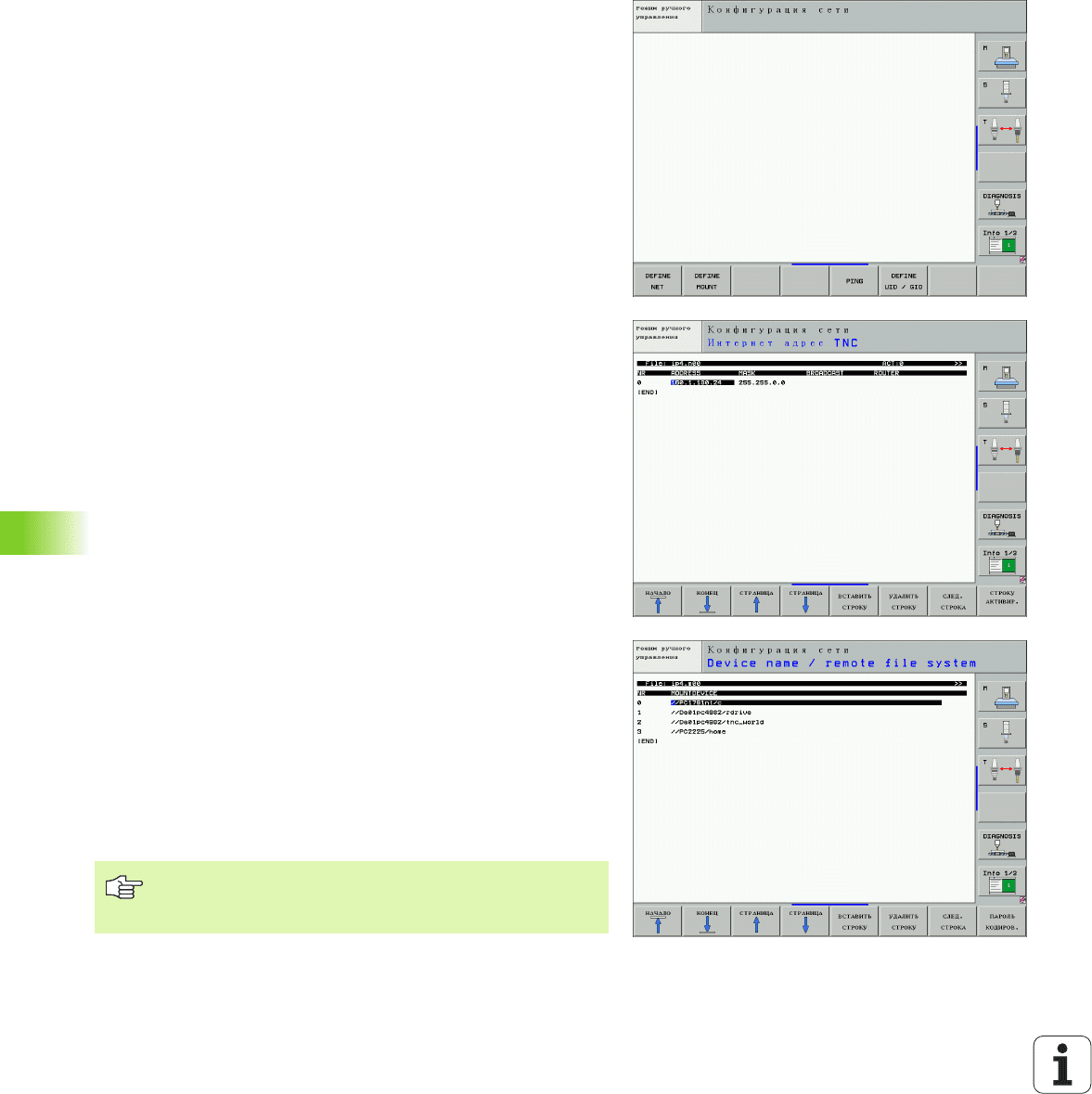

Нажмите в режиме работы Программирование/редактирование
клавишу MOD. Введите число-ключ NET123, ЧПУ указывает
главный экран для конфигурации сети (смотри рисунок справа
вверху)
Нажмите программируемую клавишу DEFINE NET для ввода
общих параметров наладки сети (смотри рисунок справа по
середине)
Введите любой сетевой адрес. Сетевые адресы состоят из
четырех разделенных точкой числовых значений, нпр.
160.1.180.23
Выберите с помощью клавиши со стрелкой следующую графу и
введите Subnet-Mask. Subnet-Mask состоит также из четырех
разделенных точкой числовых значений, нпр. 255.255.0.0
Нажмите клавишу END, для покидания общей настройки сети

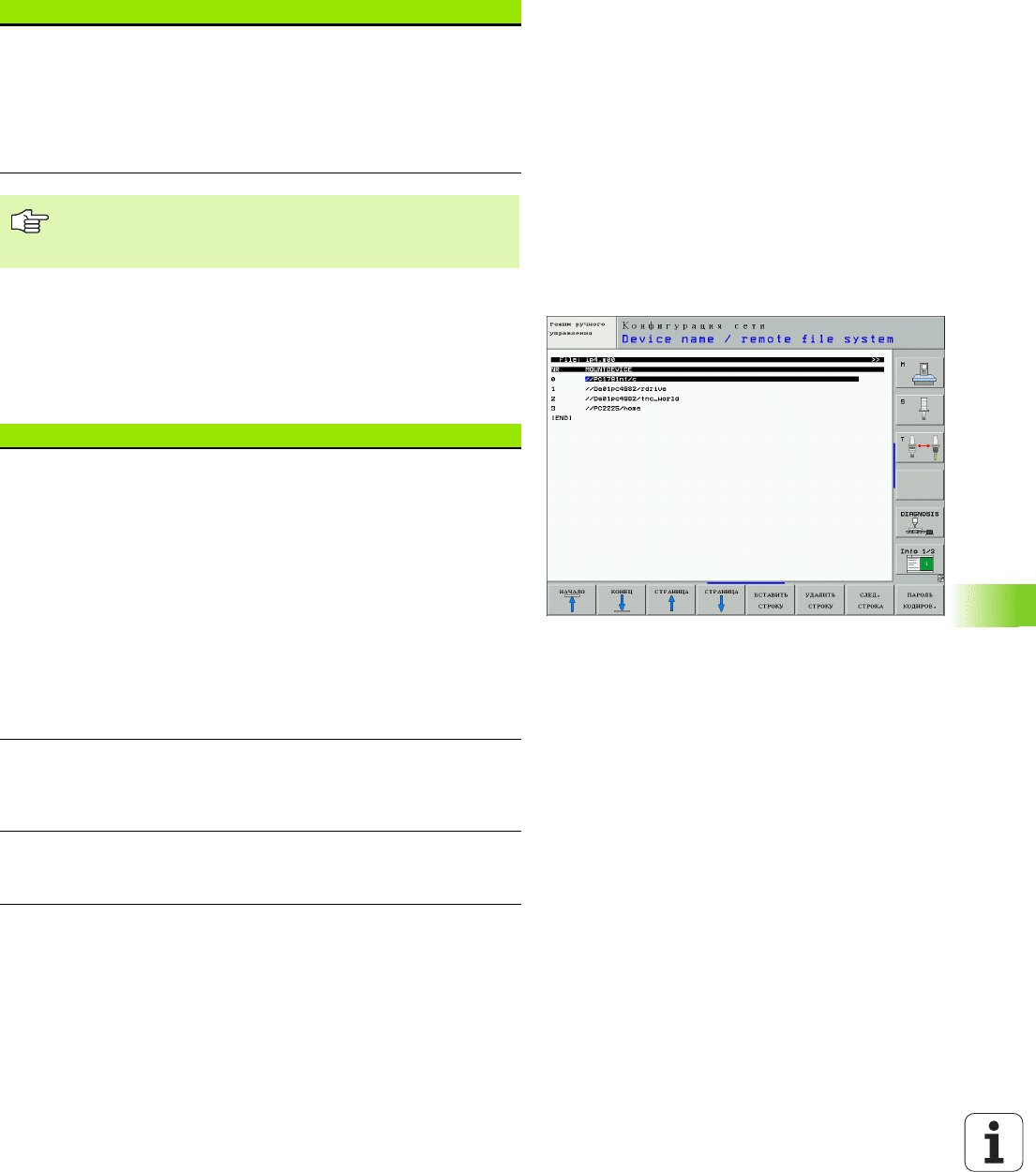

Нажмите программируемую клавишу DEFINE MOUNT для
ввода общих параметров наладки сети (смотри рисунок справа
внизу)
Определите имя ПЭВМ и дисковод ПЭВМ к которому
осуществляется доступ, начиная с двух косых черт, нпр. //
PC3444/C
Выберите с помощью клавиши со стрелкой следующую графу и
введите имя, с которым ПЭВМ должен указываться в
управлении файлами iTNC, нпр. PC3444:
Выберите с помощью клавиши со стрелкой следующую графу и
введите тип системы файлов smb
Выбрать с помощью клавиши со стрелкой направо следующий
столбец и ввести следующую информацию, зависящую от
операционной системы ПЭВМ:
ip=160.1.180.1,username=abcd,workgroup=SALES,password=
uvwx
Заключение конфигурации сети: клавишу END нажать дважды,
iTNC выполняет автоматически новый пуск
Параметры username, workgroup и password не
объязательно должны указываться во всех
операционных системах Windows.
HEIDENHAIN iTNC 530 727
13.6 "Эзернет"-интерфейс
Настройка на ПЭВМ с Windows XP
Выбрать настройку сети через <Start>, <Einstellungen>,
<Netzwerk- und DFЬ-Verbindungen>
Нажать правую клавишу мыши на символ <LAN-соединение> а
потом в указанном меню на <Свойства>

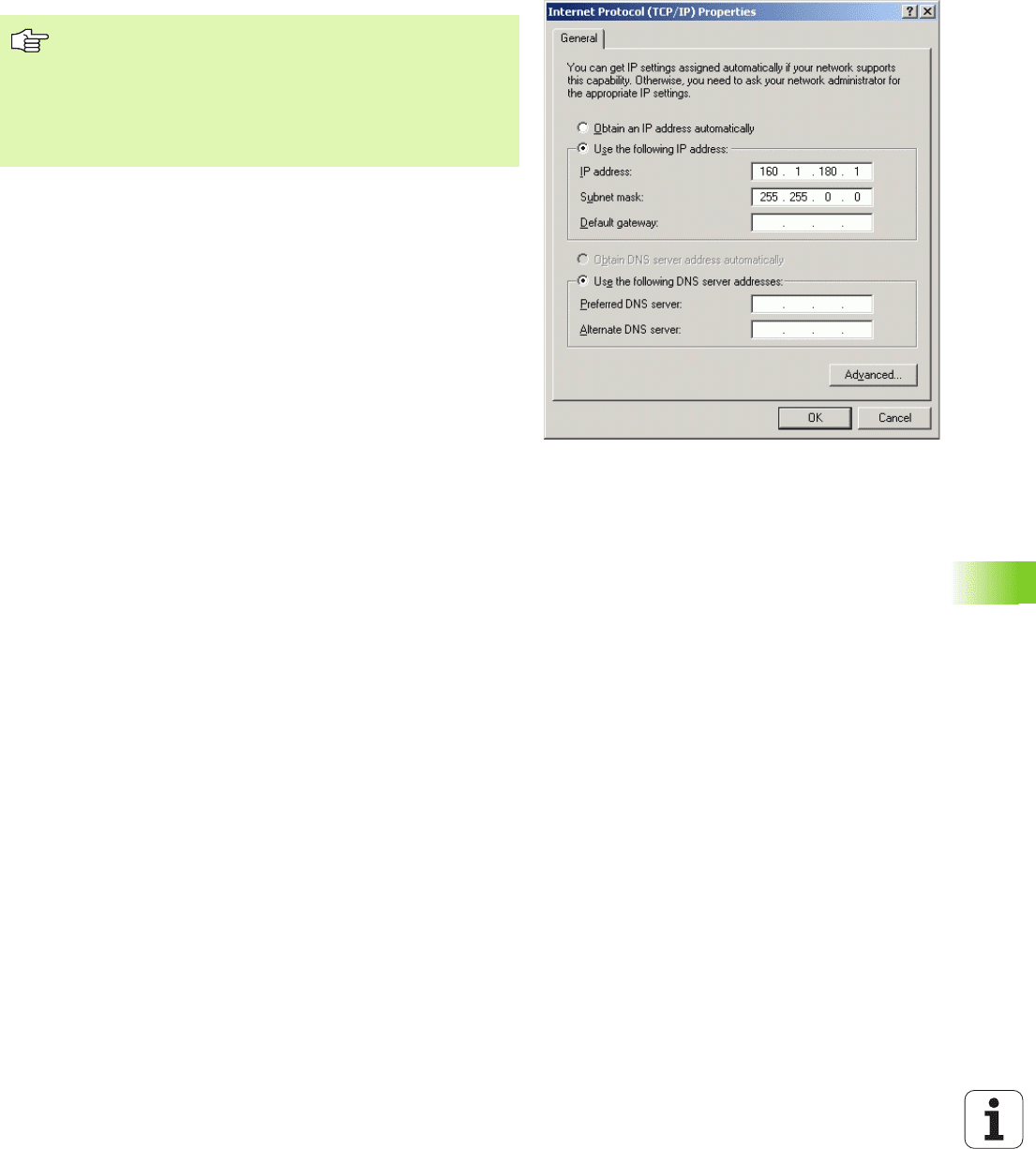

Двойное нажатие на <Internetprotokoll (TCP/IP)> дли изменения
IP-настройки (смотри рисунок справа вверху)
Если еще не активная, выбрать опцию <Использовать
следующий адрес IP>
Записать в поле ввода <IP-адрес> тот же IP-адрес, который был
определен в iTNC в специфических для ПЭВМ установок сети,
нпр. 160.1.180.1
Ввести в поле записи <Subnet Mask> 255.255.0.0
Подтвердить настройку с <OK>
Записать в памяти конфигурацию сети с <OK>, тут надо заново
запустить Windows
Условие:
плата сети должна быть инсталлирована на ПЭВМ и
работать.
Если ПЭВМ, с которым хотте соединить iTNC, уже
присоединена к сети фирмы, надо сохранить сетевой
адрес ПЭВМ и настроить сетевой адрес УЧПУ.
728 13 MOD-функции
13.6 "Эзернет"-интерфейс

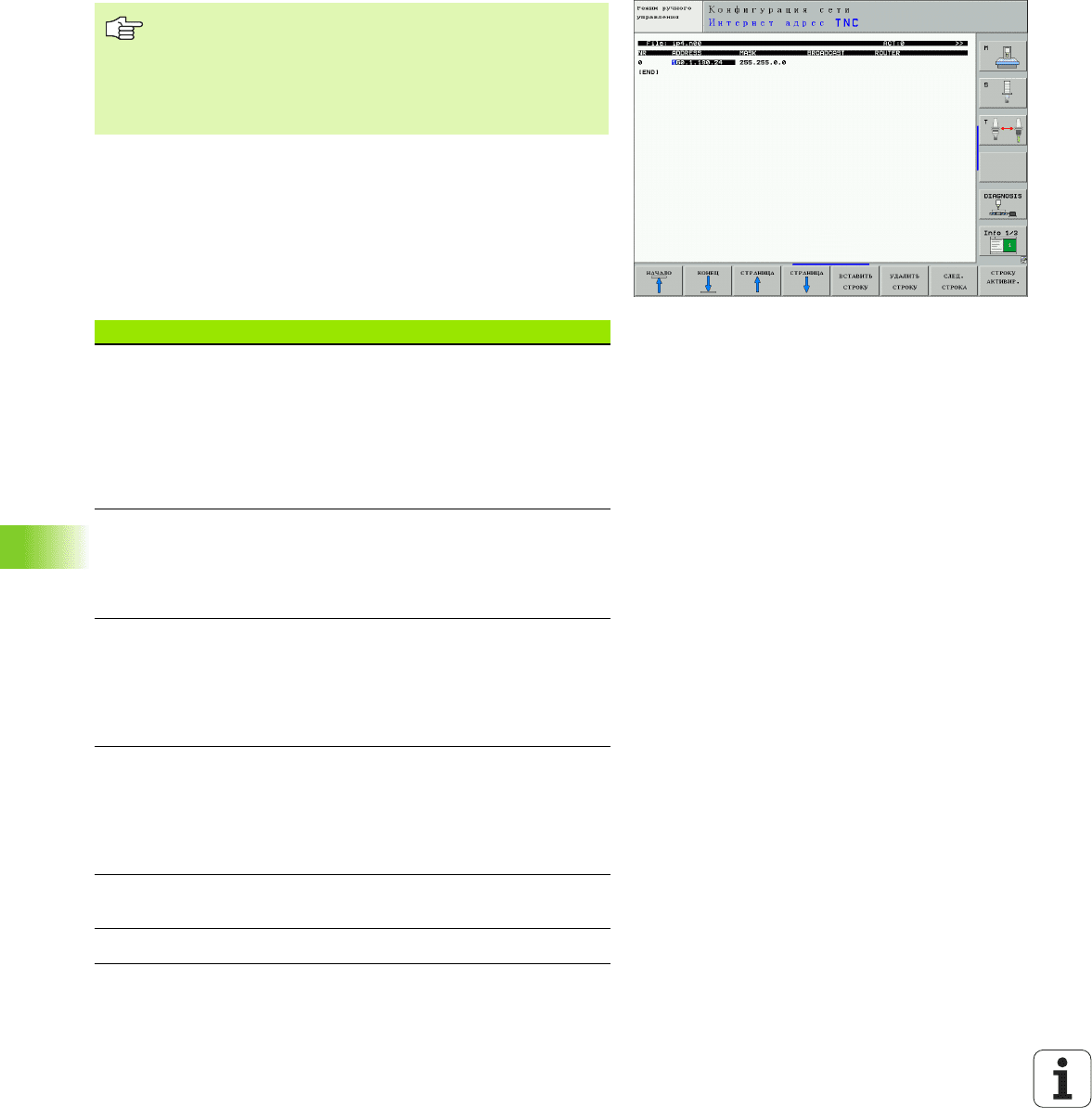

Конфигурация ЧПУ
Нажмите в режиме работы Программу ввести в память/
редактирование клавишу MOD. Введите число-ключ NET123,
ЧПУ указывает главный экран для конфигурации сети
Общие виды наладки сетевого режима
Нажмите программируемую клавишу DEFINE NET для ввода
общих параметров наладки сети и введите следующую
информацию:
Конфигурирование версии с двумя процессорами:
Смотри „Настройка сетевого режима”, страница 788.
Доверить конфигурацию ЧПУ специалисту по сетям.
Учтите, что УЧПУ осуществляет автоматический
горячий пуск, если изменяете адрес IP в УЧПУ.
Настройка Значение
ADDRESS Адрес, назначаемый специалистом для ЧПУ
администратором сети. Ввод: четыре
разделённые точками числовые значения,
нпр. 160.1.180.20 Альтернативно УЧПУ
может запрашивать адрес IP динамически с
сервера DHCP. В данном случае DHCP
записать. Замечание: подключение DHCP
это функция FCL 2.
MASK
(МАСКА)
SUBNET MASK служит для различания ID
сети и хост сети. Ввод: четыре разделённые
точками числовые значения, значение
запросить у
администратора сети, нпр.
255.255.0.0
BROADCAST Адрес трансларирования сообщений
управления требуется только, если он
различается от стандартной настройки.
Стандартная настройка образуется из ID
сети и главного ID (хост), при которой все
биты установлены на 1, нпр. 160.1.255.255
ROUTER Адрес в Интрнет Вашего раутера
"умолчания". Ввести только, если сеть
состоить из нескольких подсетей. Ввод:
четыре разделённые точками числовые
значения, значение запросить у
администратора сети, нпр. 160.1.0.2
HOST Имя, с помощью которого УЧПУ извещается
в сети
DOMAIN Имя домены Вашей фирменной сети
HEIDENHAIN iTNC 530 729
13.6 "Эзернет"-интерфейс
Настройка на сетевой режим с учетом периферии
Специфические для устройств параметры наладки сети
Нажмите программируемую клавишу DEFINE MOUNT для
ввода специфических параметров наладки. Можете определить
довольно много параметров наладки сети, но однако только 7
управлять одновременно
NAMESERVER Сетевой адрес сервера домены. Если
DOMAIN и NAMESERVER дефинированы, то
можете в таблицы Mount использовать
символическое название ЭВМ, так что ввод
адреса IP не требуется. Альтернативно
можете присвоивать DHCP
для
динамического управления
Информация о протоколе не требуется в случае iTNC
530, применяется протокол передачи согласно RFC
894.
Настройка Значение
Настройка Значение
MOUNT-
DEVICE
Соединение через nfs:
Имя списка, который должен сообщаться.
Оно состоит из ардреса сети сервера,
двоеточия и имени сообщаемого списка.
Ввод: четыре разделённые точками
числовые значения, значение запросить у
администратора сети, напр. 160.1.13.4.
Каталог NFS-сервера, который следует
соединить с ЧПУ. Обратите внимание при
вводе тракта на написание со строчной и
большой буквы
Соединение через smb:
Имя сети и имя освобождения компъютера
ввести, нпр. //PC1791NT/C
MOUNT-
POINT
Имя, указываемое ЧПУ в управлении файлами;
если ЧПУ соединено с устройством Обратите
внимание, что имя должно закончиваться
двоеточием
FILESYSTEM-
TYPE
Тип системы файлов.
NFS: Network File System
SMB: Server Message Block (протокол Windows)
730 13 MOD-функции
13.6 "Эзернет"-интерфейс
OPTIONS при
FILESYSTEM-
TYPE=nfs
Данные без пустых знаков, разделены запятой
и записаны друг за другом. Учитывать
написание со строчной/малой буквы
RSIZE=: величина пакета для приема данных в
Byte. Пределы ввода: 512 до 8 192
WSIZE=: величина пакета для передачи данных
в Byte. Пределы ввода: 512 до 8 192
TIME0=: время в десятичных секунды, после
которого ЧПУ повторяет не отвечённую
сервером Remote Procedure Call Пределы
ввода: от 0 до 100 000. Если нет записи,
применяется стандартное значение 7.
Используйте пожалуйста значения больше
представлённых, если ЧПУ должно связыватся
через несколькие раутеры с сервером.
Значение запросить у специалиста сети
SOFT=: определение, должно ли ЧПУ так долго
повторять Remote Procedure Call, пока ответит
NFS-сервер.
soft введено: Remote Procedure Call не
повторять
soft не введено: Remote Procedure Call всегда
повторять
OPTIONS при
FILESYSTEM-
TYPE=smb
для
непосредств-
енного
подключения к
сети Windows
Данные без пустых знаков, разделены запятой
и записаны друг за другом. Учитывать
написание со строчной/малой буквы
IP=: ip-адрес ПЭВМ, с которым следует
соединить TNC
USERNAME=: имя пользователя, с которым
УЧПУ должно регистрироваться
WORKGROUP=: рабочая группа, с которой TNC
должно регистрироваться
PASSWORD=: пароль, с которым УЧПУ должно
регистрироваться (как
максимум 80 знаков)
AM Определение, должно ли ЧПУ при включении
автоматически связыватся с сетью.
0: Не связываться автоматически
1: Связываться автоматически
Записи USERNAME, WORKGROUP и PASSWORD в
графе OPTIONS могут при Windows 95- и Windows 98-
сетях игнорироваться
Через Softkey КОДИРОВАТЬ ПАРОЛЬ можете в
OPTIONS определнный пароль кодировать.
Настройка Значение
