13.6 "Эзернет"-интерфейс
Определить идентификацию сети
Нажать Softkey DEFINE UID / GID для ввода идентификации
сети
Настройка Значение
TNC USER ID Определение, с какой идентификацией
пользователя Вы имеете доступ к файлам.
Значение запросить у специалиста сети
OEM USER ID Определение, с какой идентификацией
пользователя производителя станков Вы
имеете доступ к файлам в сети. Значение
запросить у специалиста сети
TNC GROUP ID Определение, с какой идентификацией
группы Вы имеете доступ к файлам в сети.
Значение запросить у специалиста
сети
Идентификация групп та же самая для
пользователя и производителя станков
UID for mount Определение, с какой идентификацией
пользователя выполняется операция
сообщения.
USER: регистрирование имеет место с
указанием USER-идентификации
ROOT: сообщение наступает с
идентификацией ROOT-Users, значение =
0
732 13 MOD-функции
13.6 "Эзернет"-интерфейс

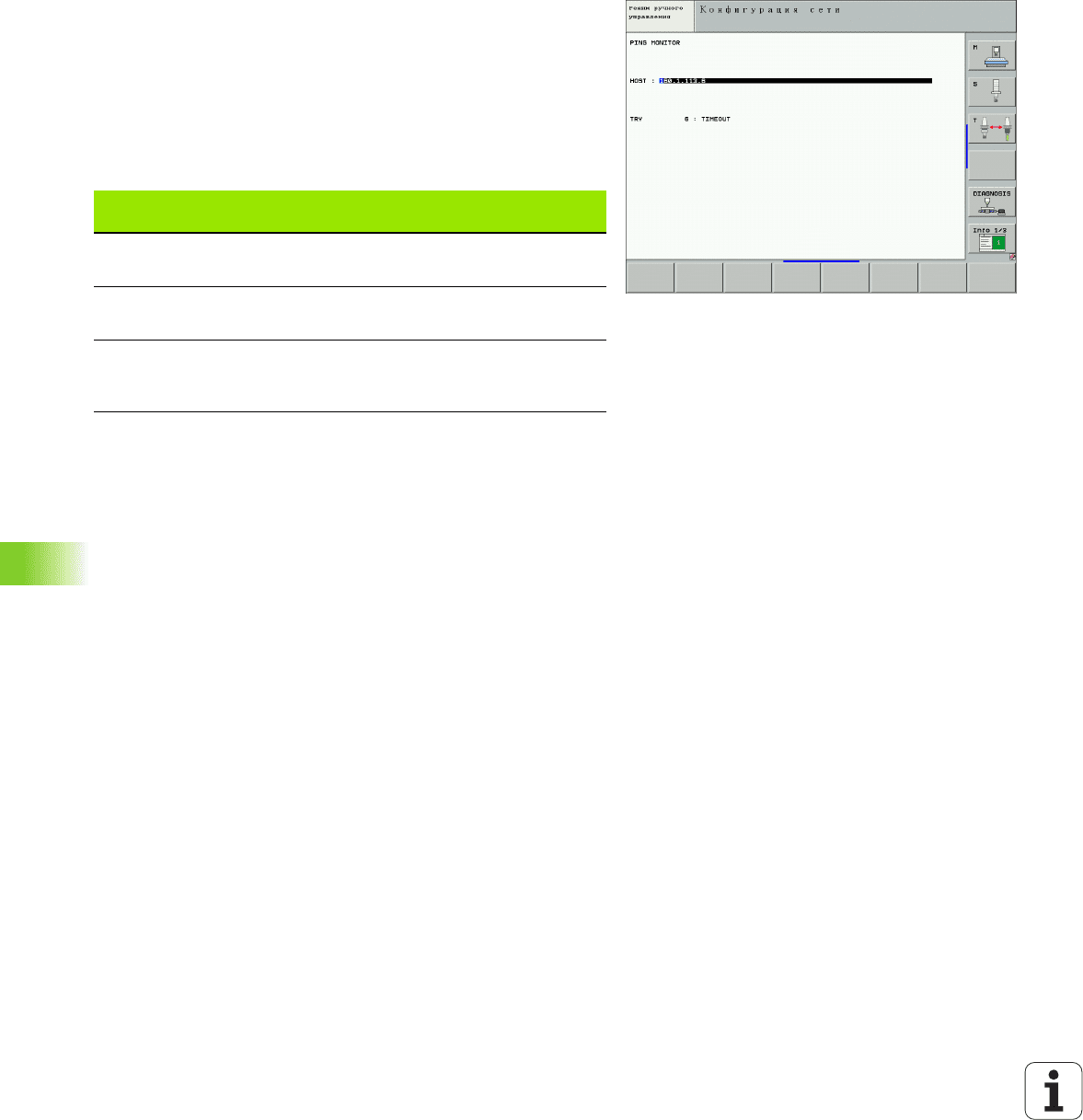

Проверить соединение с сетью
Нажать Softkey PING
В поле записи HOST ввести адрес по интернету устройства,
которого соединение с сетью хотите проверить
Потвердить с помощью клавиши ENT. ЧПУ так долго посылает
пакеты данных, пока Вы не покинуте с помощью клавиши END
контрольного экрана.
В строке TRY ЧПУ указывает количество пакетов данных,
посланных заранее определённому получателью. За количеством
высланных пакетов ЧПУ показывает статус:
Индикация
состояния
Значение
HOST RESPOND Пакет данных снова принимать,
соединение работает
TIMEOUT Не принимать пакета данных, проверить
соединение
CAN NOT
ROUTE
Пакет данных не мог быть послан,
проверить адрес в Интрнет сервера и
раутера в ЧПУ
HEIDENHAIN iTNC 530 733
13.7 PGM MGT конфигурировать
13.7 PGM MGT конфигурировать
Применение
Через MOD-функции определяете, какие списки или файлы
должны указываться УЧПУ:
Настройка PGM MGT: выбрать новое, обслуживаемое с
помощью мыши управление файлами, старое управление
файлами
Настройка Неавтономные файлы: определить, следует
индицировать неавтономные файлы или нет. Настройка
Вручную показывает подчиненные файлы, настройка
Aвтоматически не показывает неавтономных файлов
Изменение насторйки PGM MGT:
Выбрать MOD-функцию: нажать клавишу MOD
Нажать softkey RS232 RS422 налад.
Выбрать настройку PGM MGT: яркое поле сместить с помощью
клавиш со стрелкой на настройку PGM MGT, с помощью
клавиши ENT между Расширение 2 и Расширение 1
переключать
Новое управление файлами предоставляет следующие
преимущества (настройка Расширение 2):
имеется возможность полного обслуживания с помощью мыши
дополнительно к клавишам
имеется функция сортирования
ввод текста синхронизирует ярко поле на следующее
возможное название файла
Управление фаворитами
возможность конфигурации индицируемой информации
настраиваемый формат даты
возможность эластичной настройки величины окон
функция предпросмотра (рreview) для файлов .HC и .HP
быстрое обслуживание путем использования быстрых клавиш
Больше информации: Смотри „Работа с управлением
файлами”, страница 117.
734 13 MOD-функции
13.7 PGM MGT конфигурировать
Зависимые файлы
Зависимые файлы обладают дополнительно окончанием
.SEC.DEP (SECtion = англ. группировка, DEPendent = англ.
зависящий). Следующие разные типы стоят в распоряжении:
.H.SEC.DEP
Файлы с окончанием .SEC.DEP УЧПУ генерирует, если
работаем с функцией группировки. В файле находится
информация, требуемая УЧПУ, для быстрого перехода от
одной точки группировки к другой
.T.DEP: Файл использования инструментов для программ
в
диалоге открытым текстом (смотри „Проверка использования
инструмента” на странице 689)
.P.T.DEP: файл использования инструментов для полной
палеты
Файлы с окончанием .P.T.DEP генерирует УЧПУ, если оператор
в режиме работы прогона программы осуществляет проверку
использования инструментов (смотри „ Проверка использования
инструмента” на странице 689) для записи палеты активного
файла палет. В этом файле приводится сумма
всех времен
использования инструментов, значит время работы всех
инструментов, применяемых в пределах палеты
.H.AFC.DEP: Файл, в котором ЧПУ записывает параметры
регулирования для адаптивного регулирования подачи AFC
(смотри „Адаптивное регулирование подачи AFC (опция ПО)” на
странице 703)
.H.AFC2.DEP: Файл, в котором ЧПУ записывает статистические
данные для адаптивного регулирования подачи AFC (смотри
„Адаптивное регулирование подачи
AFC (опция ПО)” на
странице 703)
MOD-настройку зависимых файлов изменить
Выбрать управление файлами в режиме работы
Программирование/редактирование: нажать клавишу PGM
MGT.
Выбрать MOD-функцию: нажать клавишу MOD
Выбрать настройку Неавтономных файлов: яркое поле
передвинуть на установку Abhдngige Dateien, с помощью
клавиши ENT переключать между АВТОМАТИЧЕСКИ и
ВРУЧНУЮ
Зависимые файлы видны в управлении файлами, если
оператор избрал настройку ВРУЧНУЮ.
Если существуют к файлу зависимые файлы, то УЧПУ
указывает в графе статуса управления файлами +-
знак (только если зависимые файлы на
AВТОМАТИЧЕСКИ установлено).
HEIDENHAIN iTNC 530 735
13.8 Специфические для станка параметры пользователя
13.8 Специфические для станка
параметры пользователя
Применение
Чтобы дать возможность пользователю провести наладку
специфических для станка функций, производитель станков
может определить вплоть до 16 параметров станка в качестве
параметров пользователя.
Эта функция не находится на всех ЧПУ в
распоряжении. Обратите внимание на информацию в
руководстве по обслуживанию станка.
736 13 MOD-функции
13.9 Представление обрабатываемой детали в рабочем постранстве
13.9 Представление
обрабатываемой детали в
рабочем постранстве
Применение
В режиме работы Тест программы можете проверить положение
загатовки в рабочем пространстве станка графически и
активировать контроль рабочего пространства в режиме работы
Тест программы:

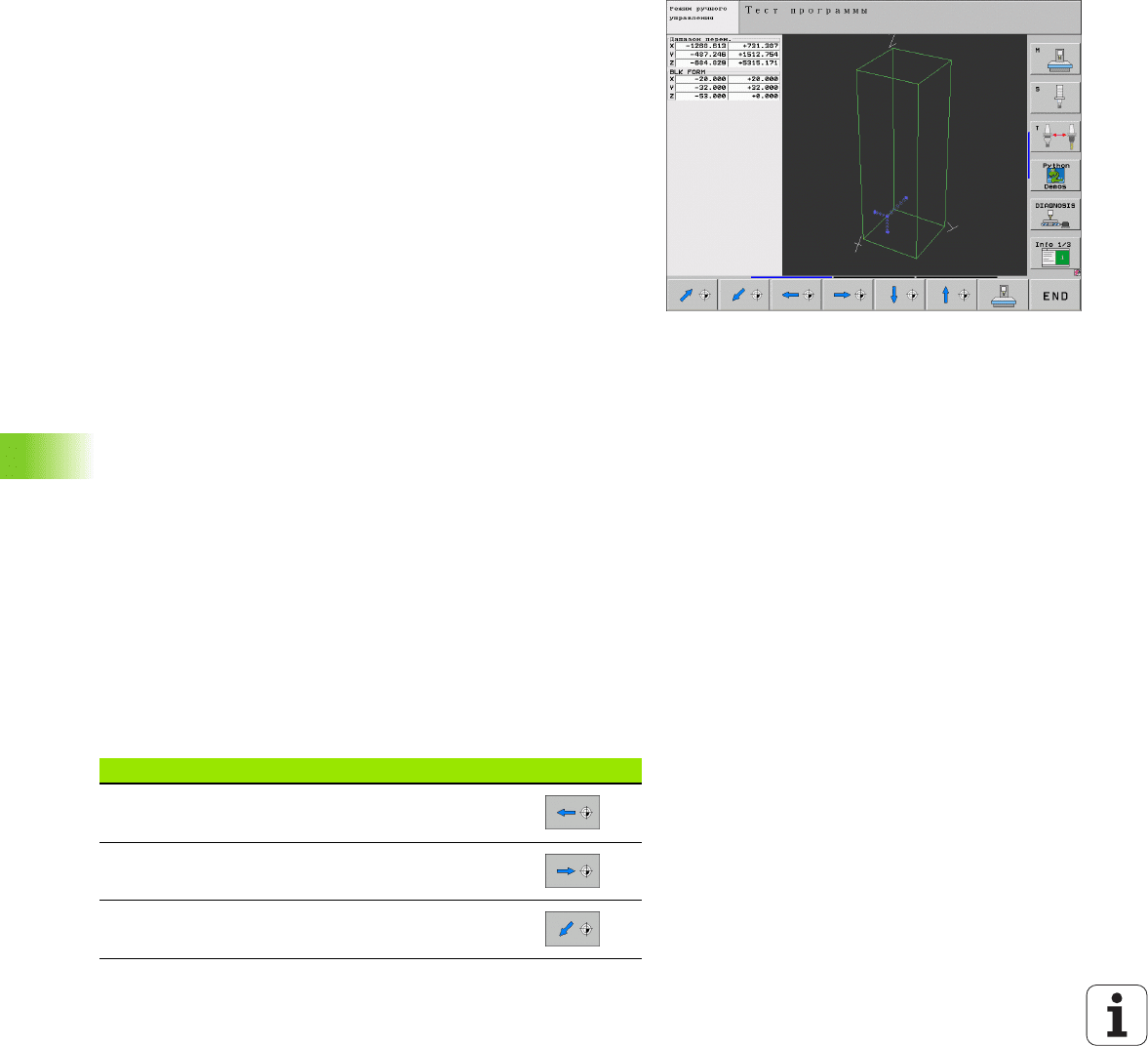

УЧПУ изображает транспарентный параллелепипед в качестве
рабочего пространства, которого размеры указываются в
таблицы область перемещения (стандартный цвет: зеленый).
Замеры для рабочего пространства ЧПУ берёт из параметров
станка
для активного диапазона перемещения. Так как диапазон
перемещения опеределён в эталонной системе станка, нулевая
точка (отсчётная) параллелепипеда соответствует нулевой точке
станка. Положение нулевой точки станка в параллелепипеде
можете высветить нажатием программируемой клавиши M91 (2-я
линейка программируемых клавиш) (стандартный цвет: белый).
Другой транспарентный параллелепипед изображет заготовку,
которой размеры находятся в таблице BLK FORM (
стандартный
цвет: синий). Размеры УЧПУ переписывает из определения
загатовки выбранной программы. Параллелепипед заготовки
определяет систему координат ввода, которой нулевая точка
лежит внутри параллелепипеда области перемещения.
Положение активной нулевой точки в пределах диапазона
перемещения можете высветить, нажимая программируемую
клавишу “Указать нулевую точку детали” (2-я линейка
программируемых клавиш).
Где находится обрабатываемая деталь в
рабочем пространстве,
не играет как правило значительной роли для теста программы.
Если однако выполняются тесты программ, содержащих
движения перемещения с M91 или M92, следует так переместить
“графически” заготовку, чтобы не выступили повреждения
контура. Используйте для этой цели приведённые в таблицы
программируемые клавиши.
Кроме того Вы можете также активировать контроль рабочего
пространства для
режима работы Тест программы, чтобы
провести тест программы с актуальной точкой отнесения
(опорной точкой) и активным диапазоном перемещения (смотри
последующую таблицу, последняя строка)
Функция Softkey
Загатовку переместить налево
Загатовку переместить направо
Загатовку переместить вперёд
HEIDENHAIN iTNC 530 737
13.9 Представление обрабатываемой детали в рабочем постранстве
Поворот целового изображения

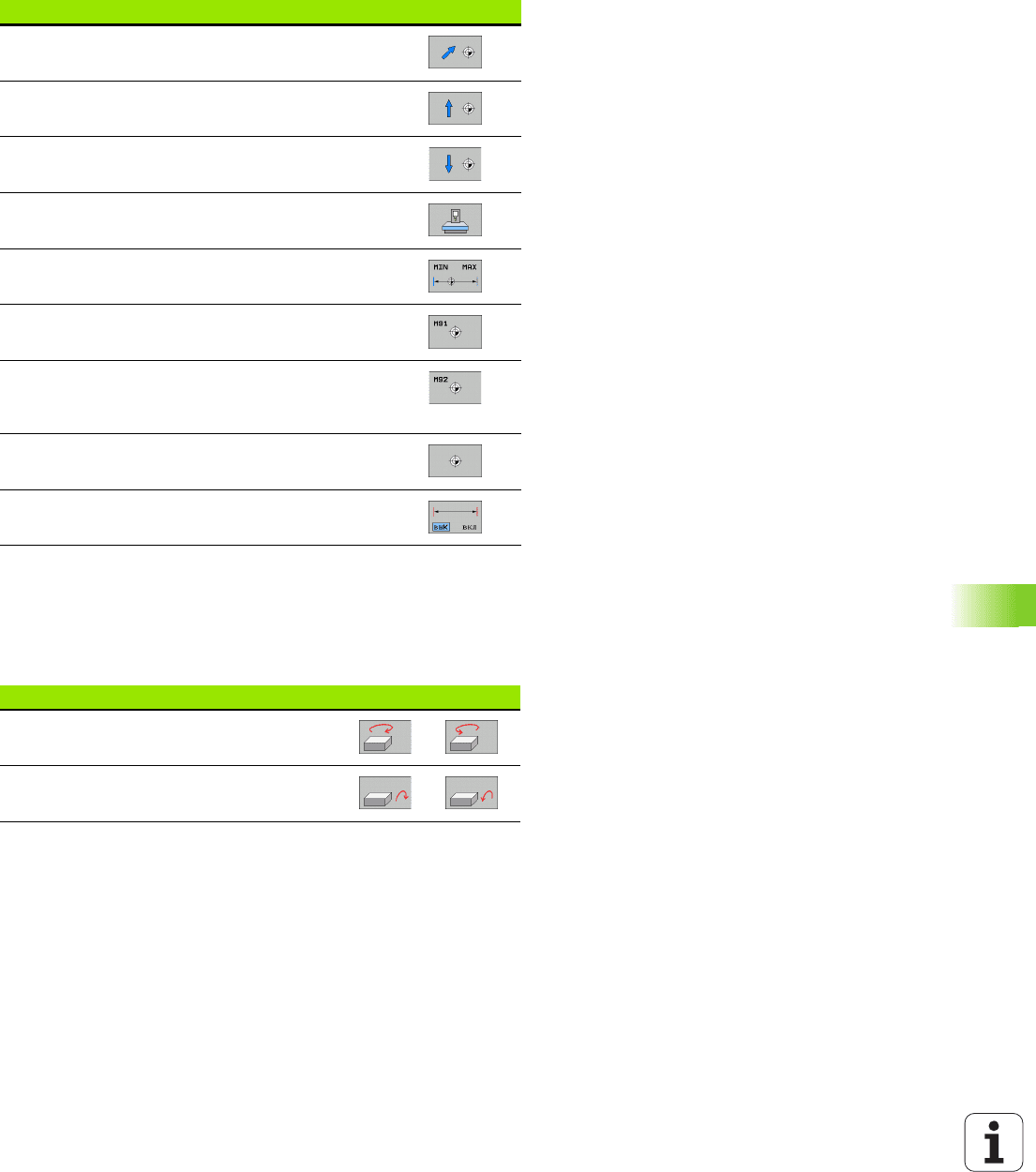

На третьей линейке программируемых клавишей находятся в
распоряжении функции, с помощью которых возможно
поворочивать или откидывать целое изображение:
Загатовку переместить назад
Загатовку переместить вверх
Загатовку переместить вниз
Изображение загатовки относительно
установленной опорной точки
Указать целый диапазон перемещения в
отнесении к представлённой загатовке
Указать точку отсчёта станка (тн. нулевую точку) в
рабочем пространстве
Указать установленную
производителем станков
позицию (нпр. пункт смены инструмента) в
рабочем пространстве
Указать точку отсчёта обрабатываемой детали в
рабочем пространстве
Включить контроль рабочего пространства для
теста программы (ON)/ выключить (OFF)
Функция Softkey
Функция Softkeys
Изображение вращать вертикально
Изображение откидывать горизонтально
738 13 MOD-функции
13.10 Выбор индикации положения
13.10 Выбор индикации положения
Применение
Для режима работы Ручное управления и режимов работы
выполнения программы можно повлиять на индикацию
координат:

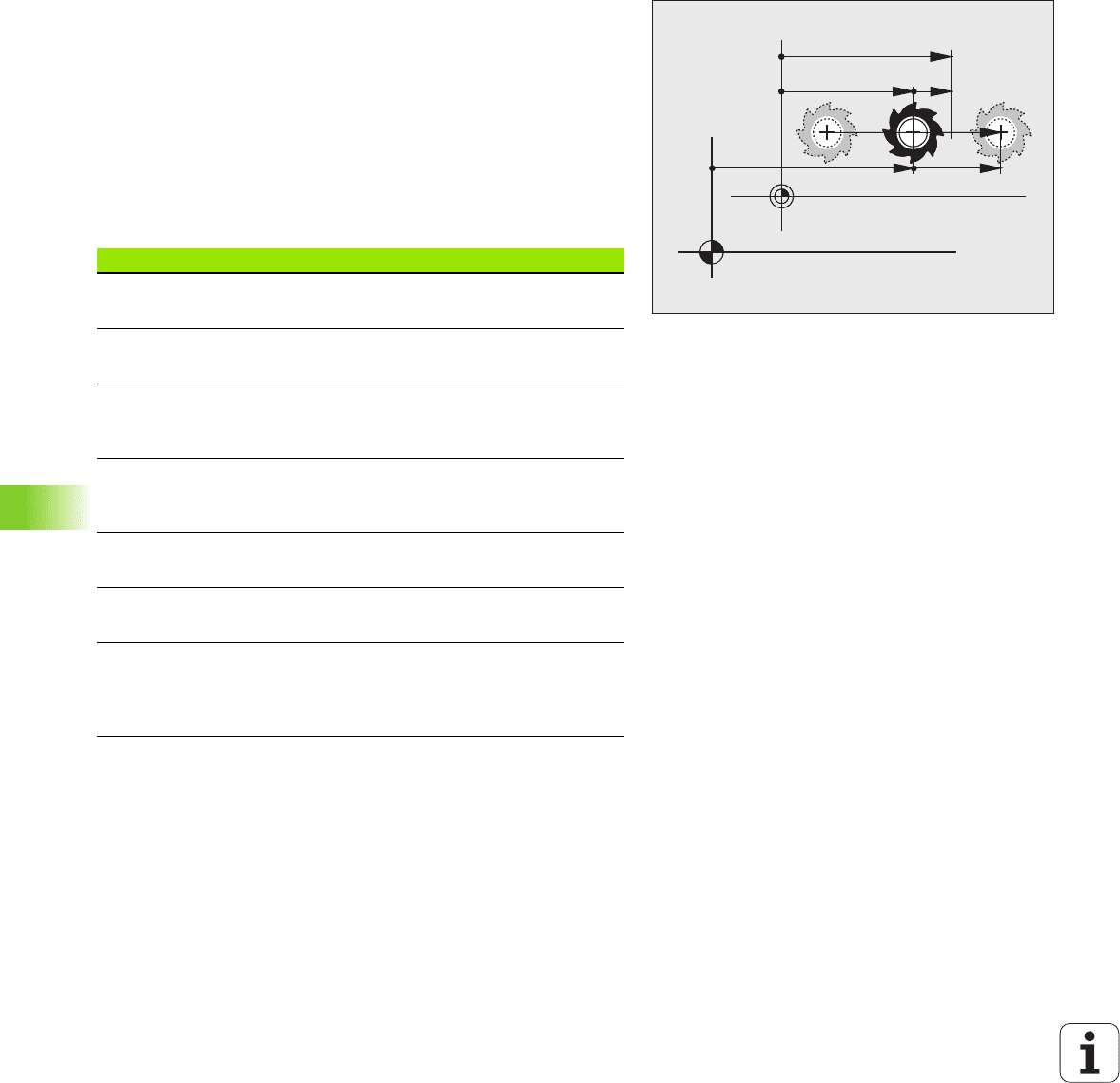

Рисунок справа показывает разные положения инструмента
Исходное положение
Конечное положение инструмента
Нулевая точка заготовки
Нулевая точка станка
Для индикаций положения ЧПУ можно выбирать следующие
координаты:
С помощью MOD-функции Индикация положения 1 выбирается
индикацию положения в индикации состояния.
С помощью MOD-функции Индикация положения 2 выбирается
индикация положения в дополнительной индикации состояния.
Функция Индикация
Заданное положение; заданное ЧПУ
актуальное значение
ЗАДАННОЕ
Фактическое положение, положение
инструмента в данный момент
ФАКТ
Отсчетное положение; фактическое
положение относительно нулевой точки
станка
REF
Остаточный путь к программированому
положению: разница между фактическим и
целевым положением
RESTW
Ошибка рассогласования; разница между
заданным и фактическим положением
SCHPF
Отклонение измеряющей импульсной
системы
AUSL.
Пути перемещения, которые выполнялись с
помощью
фнкции Суперпозиция маховичка
(M118)
(Только индикация положения 2)
M118
HEIDENHAIN iTNC 530 739
13.11 Выбор системы мер
13.11 Выбор системы мер
Применение
С помощью этой MOD-функции устанавливается индикация
координат в мм или в дюймах.
Метрическая система мер: нпр. X = 15,789 (mm) смена MOD-
функции мм/дюймы = мм. Индикация с 3 местами после запятой
Дюймовая система: нпр. X = 0,6216 (дюйма) смена MOD-
функции мм/дюйм = дюйм. Индикация с 4 местами после
запятой
Если индикация в дюймах является активной, то ЧПУ показывает
подачу в
дюйм/мин. В дюйм-программе оператор должен ввести
подачу с коэфицентом на 10 больше.
740 13 MOD-функции
13.12 Выбор языка программирования для $MDI
13.12 Выбор языка
программирования для $MDI
Применение
С помощью MOD-функции Ввод программы переключаете
программирование файла $MDI.
Программирование $MDI.H в диалоге открытым текстом:
Ввод программы: HEIDENHAIN
Программировать $MDI.I согласно ДИН/ИСО:
Ввод программы: ISO
