13.13 Выбор оси для L-запись-генерации
13.13 Выбор оси для L-запись-
генерации
Применение
В поле ввода для выбора оси определяете, которые координаты
актуального положения инструмента переписываются в L-запись.
Генерирование отдельного L-кадра производится с помощью
клавиши “Ввод факт-положения”. Выбор осей побитовый, как в
случае параметров станка:
Оси для выбора %11111: X, Y, Z, IV., V. ось ввести
Оси для выбора %01111: X, Y, Z, IV. Ввод оси
Оси для выбора %00111: X, Y, Z ось ввести
Оси для выбора %00011: X, Y ось
ввести
Оси для выбора %00001: X ось ввести
742 13 MOD-функции
13.14 Ввод ограничений диапазона перемещения, индикация
нулевой точки
13.14 Ввод ограничений диапазона
перемещения, индикация
нулевой точки
Применение
Внутри максимального диапазона перемещения можете
ограничить действительно полезную путь перемещения для осей
координат.
Пример применения: защита подаппаратуры от столкновений.

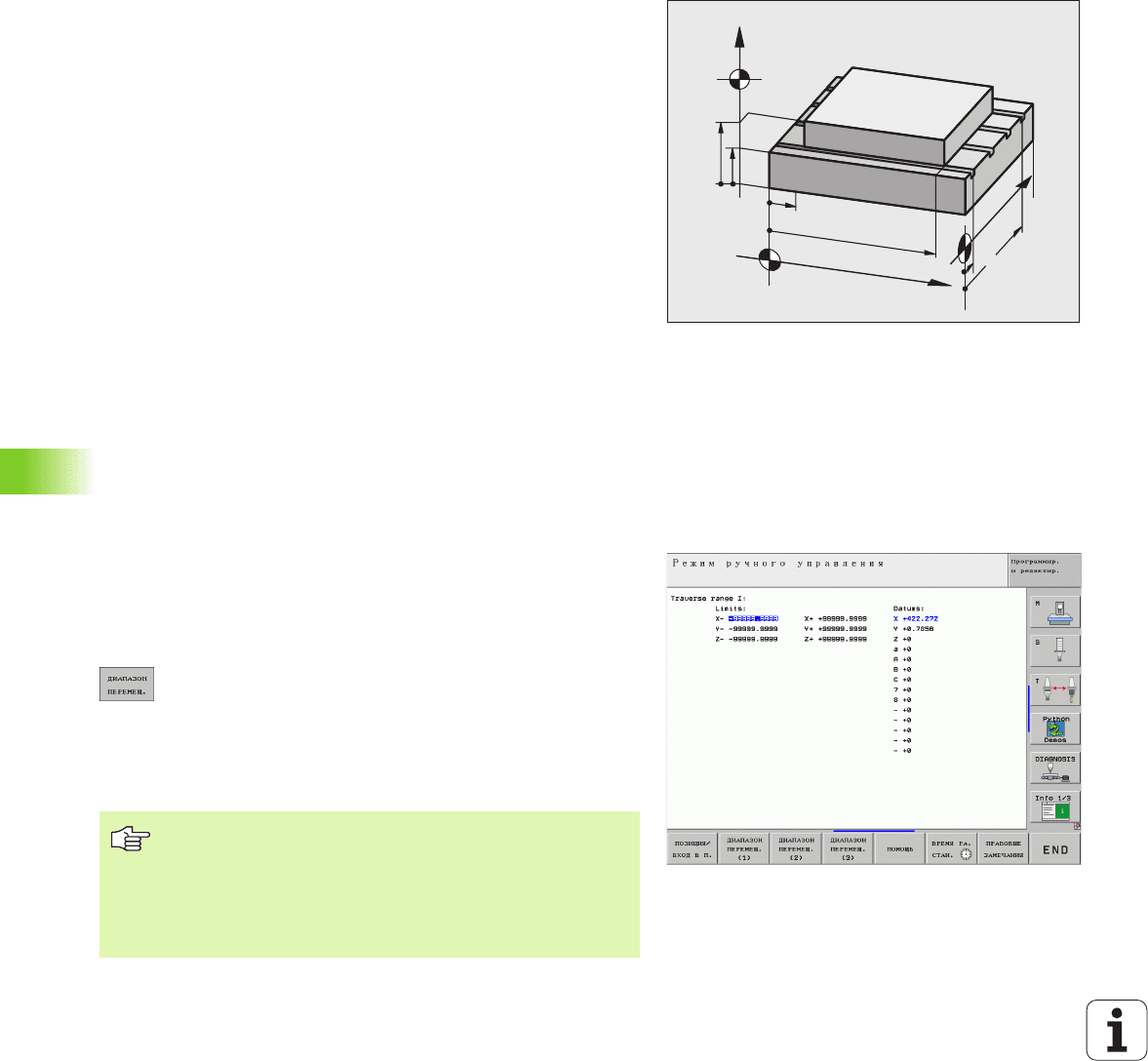

Максимальный диапазон перемещения ограничен конечным
выключателем программного обеспечения. Действительно
полезный путь перемещения ограничивается с помощью MOD-
функции ДИАПАЗОН ПЕРЕМЕЩЕНИЯ: для этого введите
максимальные значения в положительном и отрицательном
направлении осей, в отнесении к
нулевой точке станка. Если Ваш
станок распологает несколькими диапазонами перемещения,
можете установить ограничение для каждого диапазона
перемещения отдельно (программируемая клавиша ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ (1) до ДИАПАЗОН ПЕРЕМЕЩЕНИЯ (3)).
Работа без ограничения диапазона
перемещения
Для осей координат, которые должны быть перемещены без
ограничения диапазона перемещения, введите максимальный
путь перемещения ЧПУ (+/- 99999 mm) как ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ.
Установление максимального диапазона
перемещения и его ввод
Выбрать индикацию положения REF
Подвод на положительные и отрицательные конечные
положения осей X, Y и Z
Значения со знаком нотировать
Выбор MOD-функций: нажать клавишу MOD
Ввести ограничение диапазона перемещения:
softkey ДИАПАЗОН ПЕРЕМЕЩЕНИЯ нажать
Записанные значения ввести для осей как
ограничения
Выход из MOD-функции: нажать
программируемую клавишу КОНЕЦ
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min
X
max
Операции коррекции радиуса инструмента не
учитываются в случае ограничений диапазона
перемещения.
Ограничения диапазона перемещения и конечный
выключатель ПО учитываются, после пересечения
базовых точек.
HEIDENHAIN iTNC 530 743
13.14 Ввод ограничений диапазона перемещения, индикация
нулевой точки
Индикация базовых точек
Указываемые на экране справа вверху значения определяют
активную в данный момент базовую точку. Базовая точка может
установливаться вручную или из таблицы Preset. Они не могут
быть изменены в меню экрана.
Указанные значения зависят от конфигурации станка.
Обратите внимание на подсказки в главе 2 (смотри
„Объяснения к записанным в таблицы Preset
значениям” на странице 88)
744 13 MOD-функции
13.15 Указать файлы HILFE (HELP/ПОМОЩЬ)
13.15 Указать файлы HILFE (HELP/
ПОМОЩЬ)
Применение
Файлы помощи должны поддерживать пользователя в ситуациях,
когда необходимы определённые способы действия, нпр.
свободный ход станка после перерыва в электроснабжении.
Также дополнительные функции можно документировать в файле

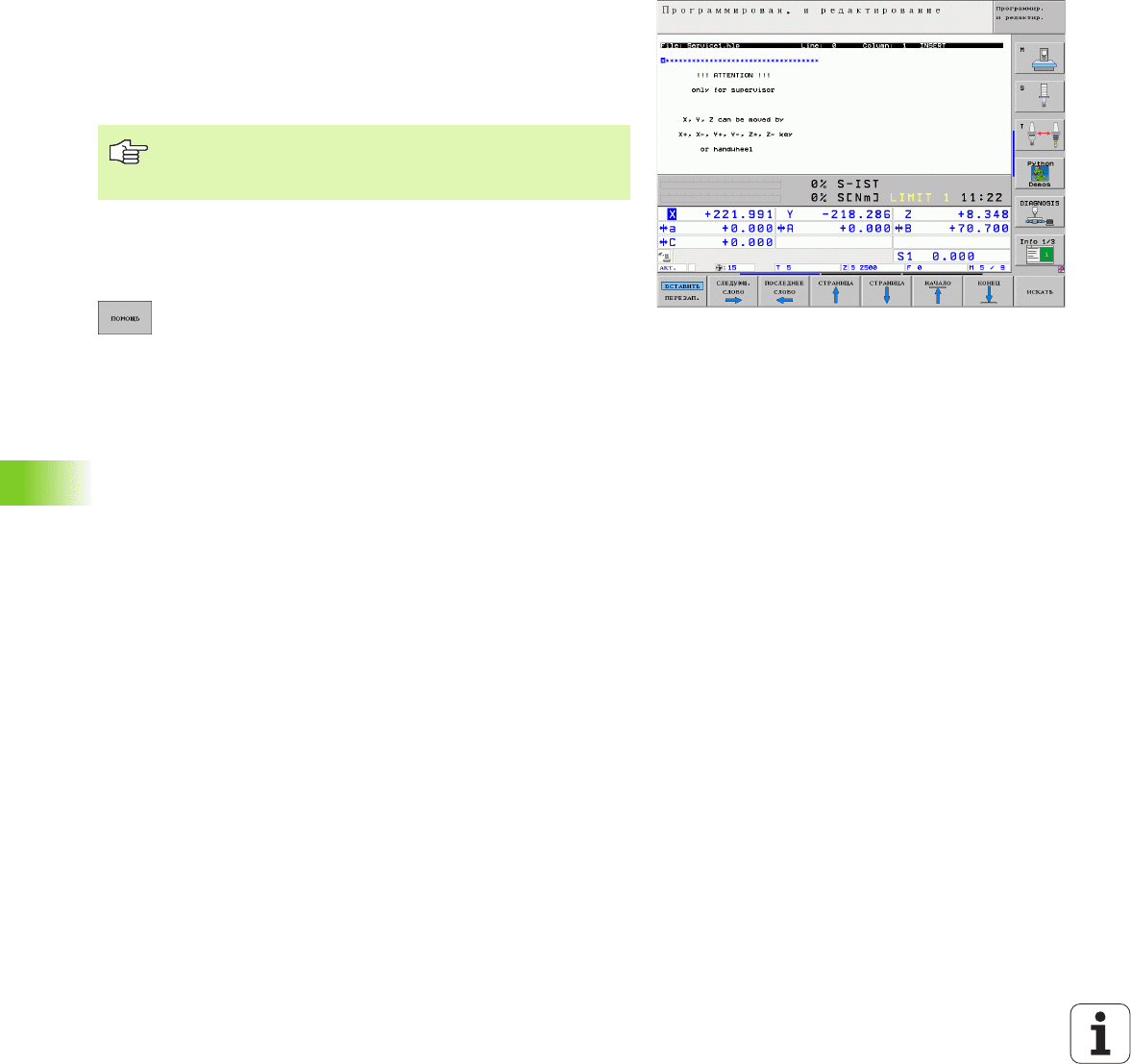

HILFE (ПОМОЩЬ). Рисунок справа показывает индикацию файла
HILFE (ПОМОЩЬ).
Выбор ФАЙЛОВ ПОМОМЬ (HILFE)
Выбор MOD-функции: нажать клавишу MOD
Выберите в последнем активный файл ПОМОЩЬ:
нажать программирумую клавишу ПОМОЩЬ
Если требуется, вызвать управление файлами
(клавиша PGM MGT) и выбрать другой файл
Помощь
Файлы HILFE (HELP) не стоят в распоряжении на
каждом станке. Подробную информацию даёт
производитель станков.
HEIDENHAIN iTNC 530 745
13.16 Индикация рабочего времени
13.16 Индикация рабочего времени
Применение

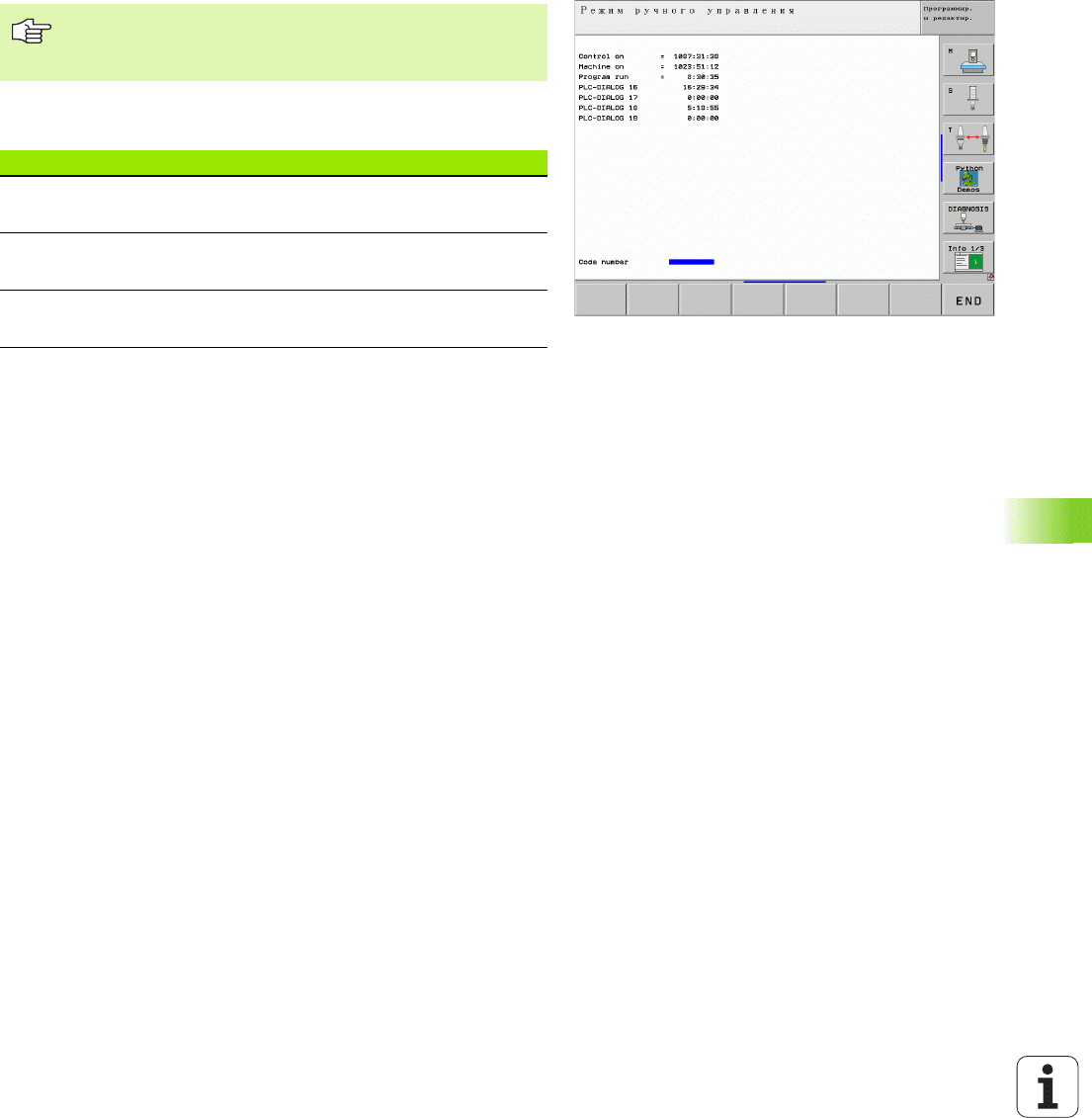

Используя softkey ВРЕМЯ СТАНКА можно индицировать разные
виды рабочего времени:
Производитель станков может предоставлять
индикации дополнительного времени. Обратите
внимание на руководство по обслуживанию станка!
Рабочее время Значение
Управление
включено
Рабочее время управления с момента
ввода в эксплуатацию
Станок включён Рабочее время станка с момента ввода в
эксплуатацию
Выполнение
программы
Рабочее время для управляемой работы
с момента ввода в эксплуатацию
746 13 MOD-функции
13.17 Настройка системного времени
13.17 Настройка системного
времени
Применение

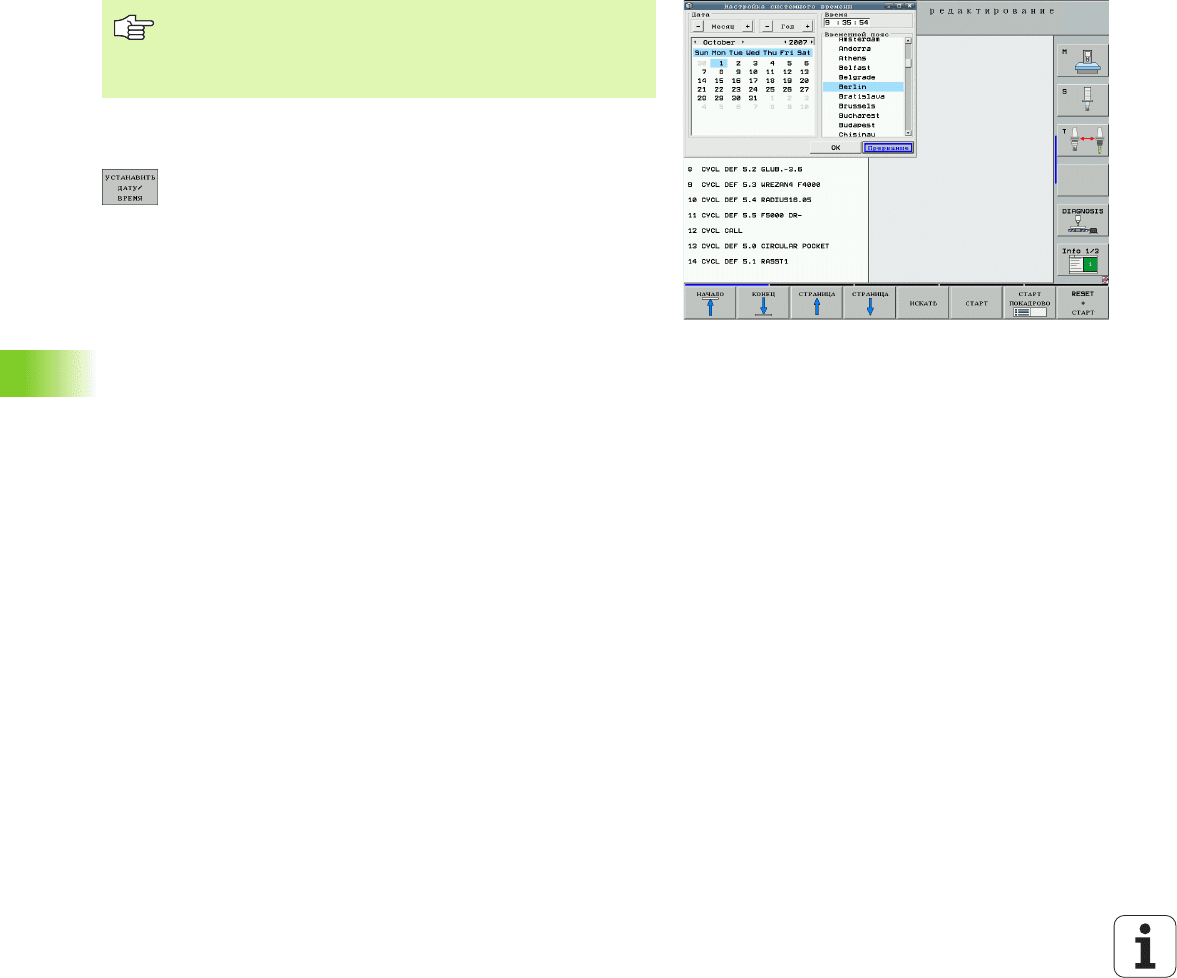

С помощью softkey ДАТА/ ВРЕМЯ УСТАНОВКА можно
настраивать временный пояс, дату и системное время.
Выполнение уставок
Выбор MOD-функции: нажать клавишу MOD
дальше переключать строку с softkey
Индикация окна временной зоны: нажать клавишу
НАСТРОЙКА ВРЕМЕННОГО ПОЯСА
В левой части окна настраивать нажатием
клавиши мыши год, месяц и день
В правой части выбрать временный пояс, где
находится станок, нажатием клавиши мыши
При необходимости регулировать время вводом
числовых значений
Сохранить настройки: щелкнуть на кнопку OK
Отменить изменения и прервать диалог: кнопку
Прервание щелкнуть
Если изменяется устанавленный временный пояс,
дата или системное время, тогда требуется
перезапуск ЧПУ. ЧПУ выдает в этих случаях
предупреждение при закрытии окна.
HEIDENHAIN iTNC 530 747
13.18 Телесервис
13.18 Телесервис
Применение
ЧПУ распологает возможностью проведения телесервиса. Для
этого ЧПУ должно быть оснащено платой сети "Эзернет", с
помощью которой достигается более высокой скорости передачи
данных чем через последовательный интерфейс RS-232-C.

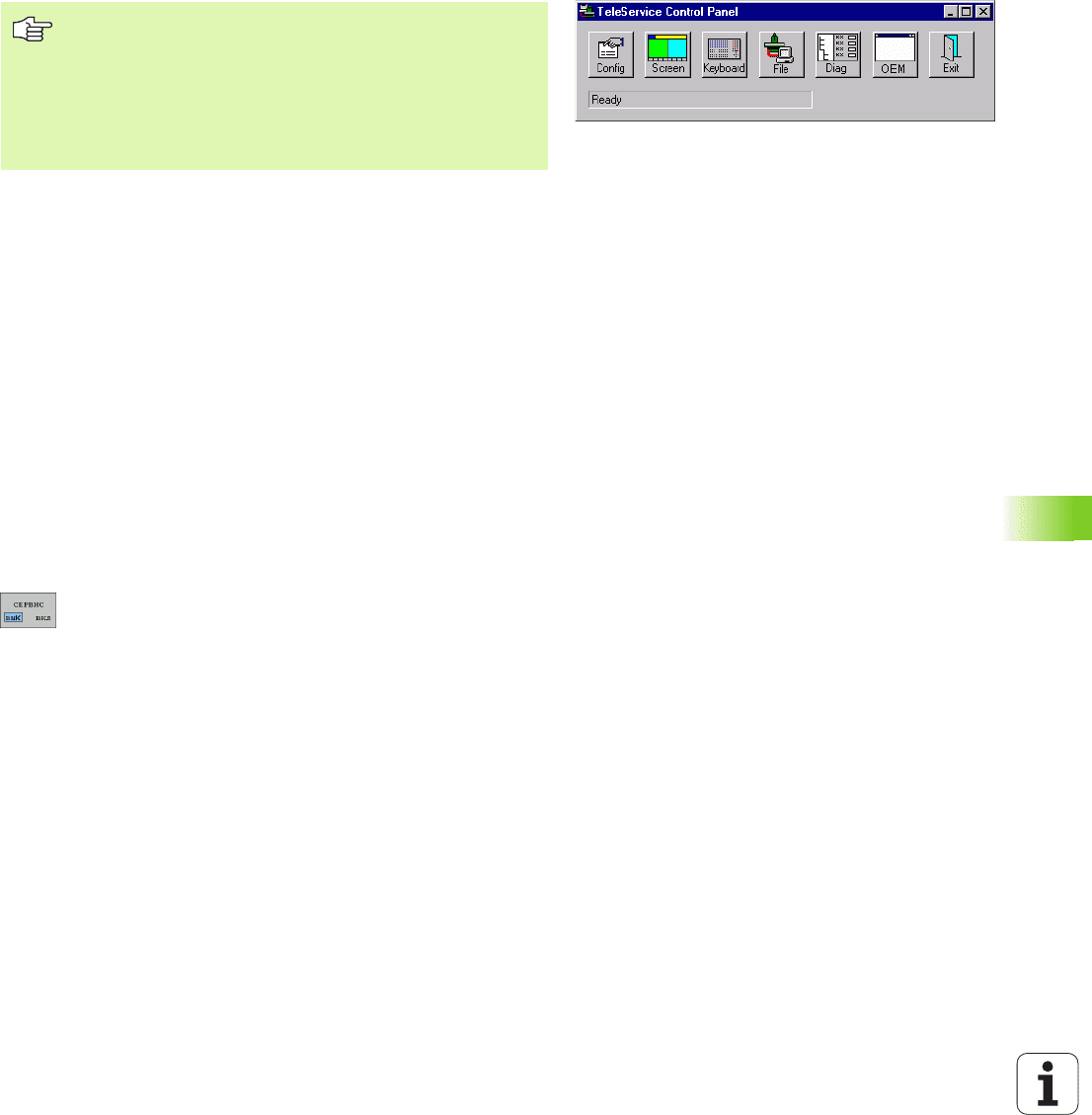

С помощью программного обеспечения для телесервиса фирмы
HEIDENHAIN, производитель станков может в целях диагностики
установить связь с ЧПУ через ISDN-модем. Следующие функции
стоят в
распоряжении:
Передача на экране в режиме "онлайн"
Запрос состояния станка
Передача файлов
Дистанционное управление ЧПУ
Вызов телесервиса/окончание
Выбрать довольный режим работы станка
Выбрать MOD-функцию: нажать клавишу MOD
Установить связь с пунктом сервиса: установить
программируемую клавишу СЕРВИС или
SUPPORT на ON. ЧПУ прерывает связь
автоматически, если в определённое
производителем станков время (стандарт: 15 мин)
не осуществлялась прередача данных
Прекращение связи с пунктом сервиса: установить
программируемую клавишу СЕРВИС или
SUPPORT на OFF. ЧПУ прерывает связь после
около одной минуты
Функции для телесервиса освобождаются и
установливаются производителем станков. Обратите
внимание на руководство по обслуживанию станка!
ЧПУ отдаёт две программируемые клавиши для
телесервиса в распоряжение, чтобы создать
возможность приспособления двух разных точек
сервиса.
748 13 MOD-функции
13.19 Внешний доступ
13.19 Внешний доступ
Применение
С помощью программируемой клавиши ВНЕШНИЙ ДОСТУП
можете освободить или блокировать доступ через LSV-2-
интерфейс.
С помощью соответствующей записи в файле конфигурации
TNC.SYS можете защищать паролей каталог, включая
существующие подкаталоги. В случае доступа через LSV-2
интерфейс к данным из этого каталога запрашивается пароль.
Назначите в файле конфигурации TNC.SYS тракт и пароль для
внешнего доступа.
Пример
для TNC.SYS
Внешний доступ разрешить/блокировать
Выбрать довольный режим работы станка
Выбрать MOD-функцию: нажать клавишу MOD
Разрешить связь с ЧПУ: нажать Softkey ВНЕШНИЙ
ДОСТУП установить на ON. ЧПУ разрешает
доступ к данным через LSV-2 интерфейс. В случае
доступа к каталогу, находящегося в файле
конфигурации TNC.SYS, запрашивается пароль
Блокирование связи с ЧПУ: установить программи-
руемую клавишу ВНЕШНИЙ ДОСТУП на OFF. ЧПУ
блокирует тогда доступ через LSV-2 интерфейс
Производитель станков может конфигурировать
внешние возможности доступа через LSV-2
интерфейс. Обратите внимание на руководство по
обслуживанию станка!
Файл TNC.SYS должен сохранятся в Root-списке
TNC:\.
Если распределите только одно занесение для
пароли, защищается таким образом целый дисковод
TNC:\.
Используйте для передачи данных
актуализированные версии программного
обеспечения фирмы HEIDENHAIN: TNCremo или
TNCremoNT.
Занесения в TNC.SYS Значение
REMOTE.TNCPASSWORD= Пароль для LSV-2-доступа
REMOTE.TNCPRIVATEPATH= Тракт, который должен быть
защищённым
REMOTE.TNCPASSWORD=KR1402
REMOTE.TNCPRIVATEPATH=TNC:\RK
Таблицы и обзоры
750 14 Таблицы и обзоры
14.1 Общие параметрыпользователя
14.1 Общие
параметрыпользователя
Общие параметры пользователя это параметры станка, которые
влияют на поведение ЧПУ.
Типиные параметры пользователя это нпр.
язык диалога
поведение интерфейсов
Скорость перемещения
Ходы выполнения обработки
воздействие перерегулирования (Override)
Возможности ввода для параметров станка
Параметры станка можно довольно программировать, значит
десятичные значения
Непосредственный ввод числовых значений
Числа двоичные/двоично-десятичные
Знак процента “%” вводит перед числом
Шестнадцатеричные числа
Символ доллара “$” вводить перед числом
Пример:
Вместо десятичного значения 27 можете ввести двоичное число
%11011 или шестнадцатеричное числа $1B.
Отдельные параметры станка могут быть занесены
одновременно в разных числовых системах.
Некоторые параметры
станка обладают многократными
функциями. Вводимое значение таких параметров возникает из
суммы обозначённых с помощью + отдельных вводимых
значений.
Выбор общих параметров пользователя
Общие параметры пользователя выбираете в MOD-функциях с
помощью числа-ключа 123.
В MOD-функциях находятся в распоряжении также
специфические для станка ПАРАМЕТРЫ
ПОЛЬЗОВАТЕЛЯ.
