HEIDENHAIN iTNC 530 781
15.1 Введение
Технические данные
Технические
данные
iTNC 530 с Windows XP
Модель Устройство управления с двумя
процессорами с
операционной системой реального
времени HEROS для управления
станком
операционной системой ПЭВМ Windows
XP в качестве интерфейса
пользователя
Память Память прямого доступа:
512 Mбайт для приложений
управления
512 Mбайт для приложений Windows
Жесткий диск
13 Gбайт для файлов УЧПУ
13 Gбайт для данных Windows, из
этого ок. 13 Gбайт предоствлены для
приклодных программ
Интерфейсы
данных
Ethernet 10/100 BaseT (до 100 Mбит/сек;
в зависимости от загрузки сети)
V.24-RS232C (maкс. 115 200 бит/сек)
V.11-RS422 (maкс. 115 200 бит/сек)
2 x USB
2 x PS/2
782 15 iTNC 530 с Windows XP (опция)
15.2 Запуск прикладных программ iTNC 530
15.2 Запуск прикладных программ
iTNC 530
Windows- сообщение
После включения электроснабжения, iTNC 530 включается
автоматически. Если появляется диалог ввода для сообщения
Windows, то в распоряжении находятся две возможности
сообщения:
Сообщение в качестве оператора УЧПУ
Сообщение в качестве локального администратора
Сообщение в качестве оператора УЧПУ
В поле ввода User name имя пользователя „TNC“ ввести, в поле
ввода Password ничего не вводить, клавишей OK потвердить
ПО УЧПУ запускается автоматически, на iTNC Control Panel
сообщение статуса Starting Рlease wait... .

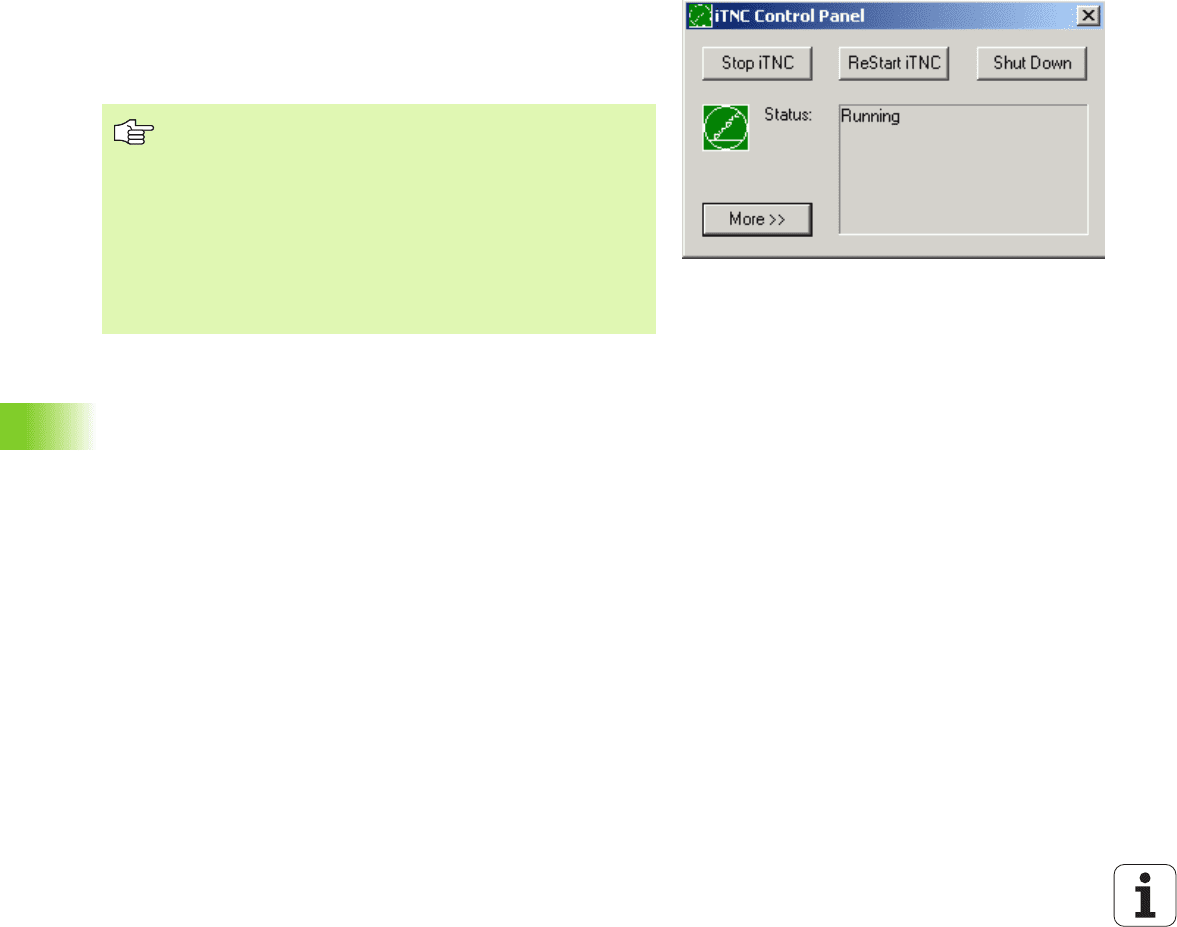

Как долго указывается iTNC Control Panel (смотри
рисунок), не запискать пока других Windows-программ
и необслуживать их. Если iTNC-программное
обеспечение успешно запущено, Control Panel
уменьшается до символа фирмы HEIDENHAIN на
линйке задач.
Такое обозначение пользователя позволяет на очень
ограниченный доступ к операционной системе
Windows. Оператору нельзя изменять настройки сети и
инсталлировать новое ПО.
HEIDENHAIN iTNC 530 783
15.2 Запуск прикладных программ iTNC 530
Сообщение в качестве локального администратора
Как локальный администратор можете инсталлировать ПО и
изменять настройку сети.
Для нормальной работы iTNC, система Windows XP должна в
любой момент обладать достаточной
мощностью CPU
свободным местом в памяти твердово диска на дисководе C
рабочей памятью
шириной пропускания канала интерфейса твердово диска
в распоряжении.
Наладите контакт с производителем станков, для
получения имени пользователя и пароли.
Фирма HEIDENHAIN не поддерживает Вас при
инсталлировании прикладных программ Windows и не
берет на себя ответственности за функционирование
инсталлированных прикладных программ.
Фирма HEIDENHAIN не отвечает за ошибочное
содержание твердово диска, возникшее из-за
инсталлирования актуализации другово ПО или
дополнительного прикладного ПО.
Если после изменений в программах или данных
требуется сервисных услуг фирмы HEIDENHAIN, то
фирма
HEIDENHAIN ставит все сервисные затраты в
счет.
784 15 iTNC 530 с Windows XP (опция)
15.2 Запуск прикладных программ iTNC 530
Устройство управления выравнивает короткие перерывы ( до
одной секунды при времени цикла блока в 0,5 мсек) при передачи
данных из компъютера Windows путем записи в буферной памяти
данных TNC. Если однако передача данных обрушивается
значительно более долгое время, то это может привести к
обрушении подачи при прогоне программы и тем самым к
повреждении обрабатываемой детали
.
Учтите следующие условия при инсталлировании
ПО:
Инстралированная программа не может загружать
компъютера Windows до его пределов мощности
(512 MByte RAM, Pentium M с 1,8 GHz частотой такта).
Программы, выполняемые в Windows на уровнях
приоритета выше чем нормально (above normal),
высоко (high) или реальное время (real time) (нпр.
игры)не могут инсталлировaться.
Антивирусную программу можно применять только
тогда, если ЧПУ не отрабатывает в данный
момент
программы ЧУ. HEIDENHAIN рекомендует
использовать антивирусную программу прямо после
включения или непосредственно перед выключением
управления.
HEIDENHAIN iTNC 530 785
15.3 iTNC 530 выключить
15.3 iTNC 530 выключить
Основные сведения
Для избежания потери данных при выключении, следует
целенаправлённо выключить iTNC 530. Для этого у опрератора
находится несколько возможностей в распоряжении,
описываемых в следущих абзацах.
Сообщение о заключении работы
пользователя
Оператор может в любой момент заключить работу в Windows,
без воздействия на программное обеспечение iTNC. Во время
операции выключения iTNC-экран больше не виден и оператор не
может вводить никаких данных.
После сообщения нового пользователя, iTNC-экран снова виден.
Самовольное выключение iTNC 530 может привести к
потерям данных.
До выключения Windows, Вы должны замкнуть
прикладную программу iTNC 530.
Учтите, что специфические для станка клавиши (нпр.
ЧУ-старт или клавиши направления оси) остаются
активными.
786 15 iTNC 530 с Windows XP (опция)
15.3 iTNC 530 выключить
Заключение прикладной программы iTNC
Для закрытия приложения iTNC стоят в распоряжении две
возможности:
Внутернное закрытие в режиме работы Ручное управление:
заключает одновременно Windows
Внешнее закрытие через iTNC-ControlPanel: заключает только
приложение iTNC
Внутернное закрытие в режиме работы Вручную
Выбор режима работы Ручное управление
Дальше переключать линейку программируемых клавишей,
пока не будет указана клавиша для закрытия приложения iTNC
Выбрать функцию для выключения, ещё раз
потвердить с помощью программируемой
клавиши ДА
Если на экране iTNC появится сообщение It’s now
safe to turn off your computer, то можно
выключить электроснабжение iTNC 530

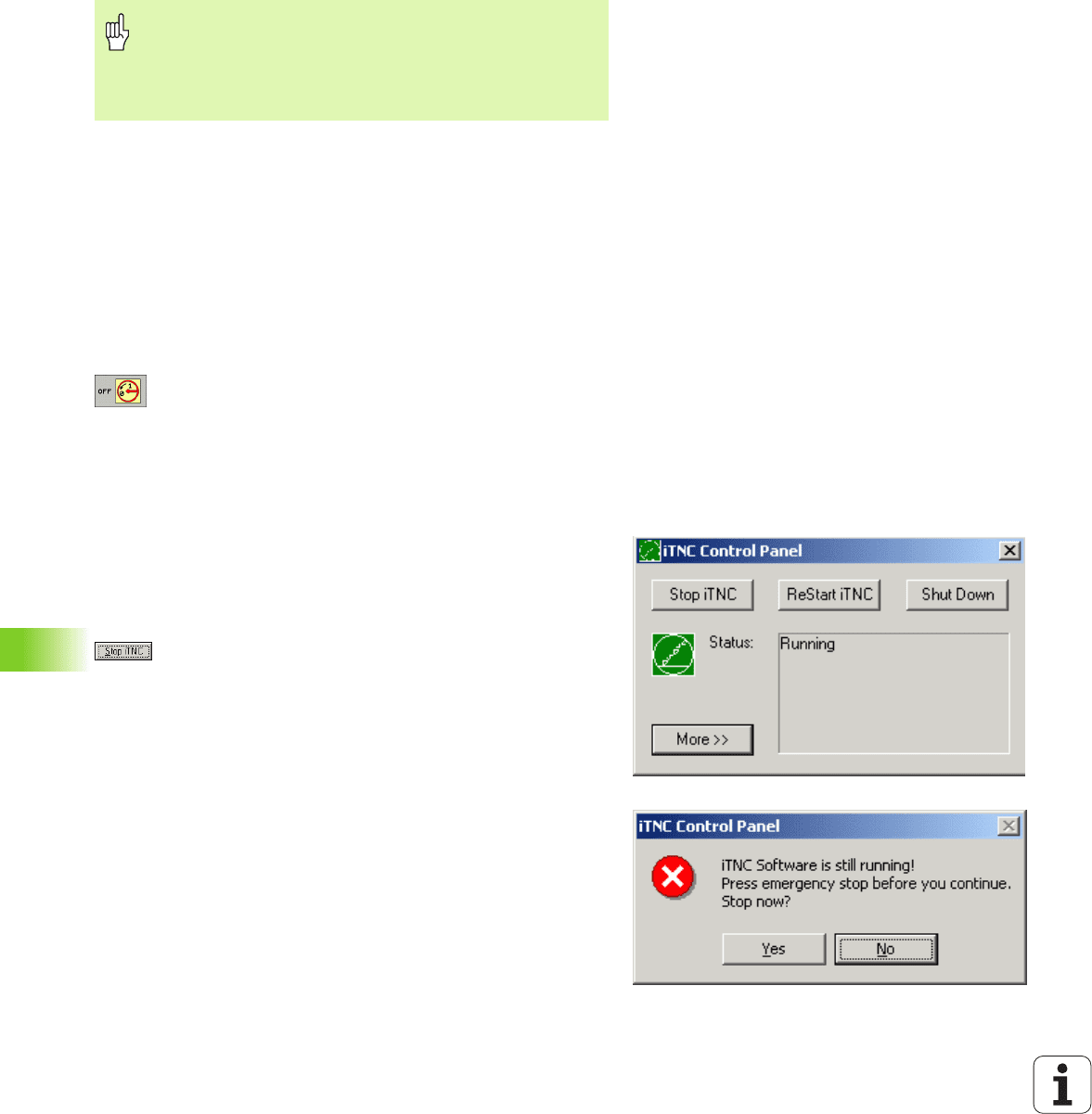

Внешнее закрытие через iTNC-ControlPanel
Нажатие клавиши Windows на клавиатуре АSCII: приложение
iTNC минимализуется и указывается Панель задач
Нажать на зеленую клавишу HEIDENHAIN справа внизу и два
раза нажать на Панель задач: появляется iTNC-ControlPanel
(смотри картина)
Выбрать функцию для заключения приложения
iTNC 530: нажать кнопку Стоп iTNC.
После нажатия клавиши аварийного выключения
сообщение iTNC с помощью поля переключения
Yes подтвердить: приложение iTNC
остановливается
iTNC-ControlPanel остается активным. Через поле
переключения Restart iTNC оператор может
заново включить iTNC 530
Для заключения Windows оператор выбирает
кнопку Старт
пункт меню Shut down...
еще раз пункт меню Shut down...
с помощью OK подвердить
Внимание!
Перед выключением iTNC, объязательно нажать
клавишу аварйного выключения (Not-Aus). В
противном случае могут возникнуть потери данных или
станок может быть поврежденным.
HEIDENHAIN iTNC 530 787
15.3 iTNC 530 выключить
Закрытие Windows

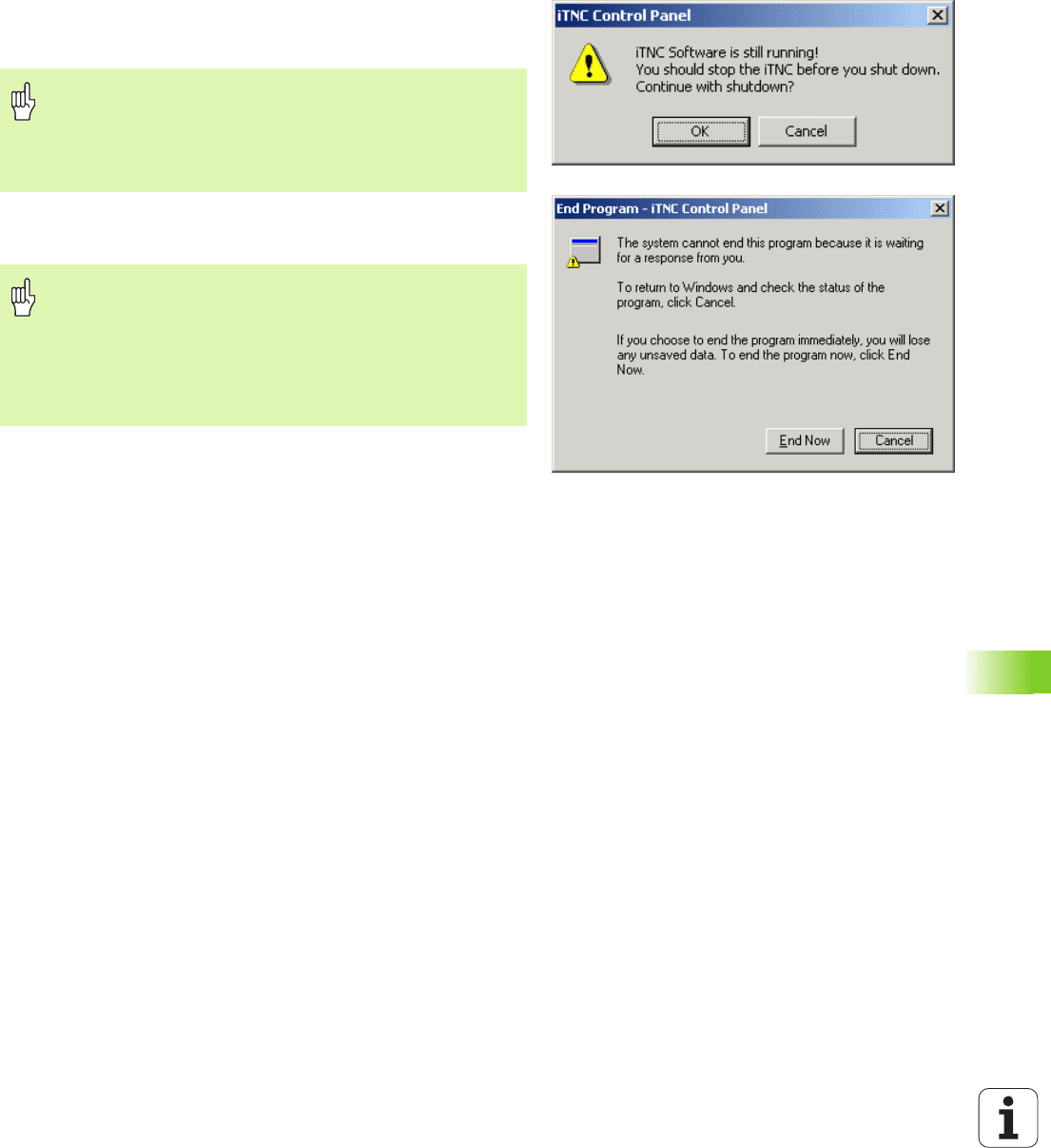

Если оператор попробует выключить Windows, когда программа
iTNC является еще активной, то управление выдает
предупреждение (смотри рисунок).
Если потверждаете с OK, приложение iTNC закрывается и
Windows выключается.
Внимание!
До потверждения с OK, обязательно нажать клавишу
аварийного выключения. В противном случае могут
возникнуть потери данных или станок может быть
поврежденным.
Внимание!
Windows высвечивает через несколько секунд
собственное предупреждение (смотри рисунок),
перекрывающее предупреждение УЧПУ.
Предупреждения никогда не потверждать с End Now,
так как это может привести к потери данных или станок
может быть поврежденным.
788 15 iTNC 530 с Windows XP (опция)
15.4 Настройка сетевого режима
15.4 Настройка сетевого режима
Условие
Согласование настройки

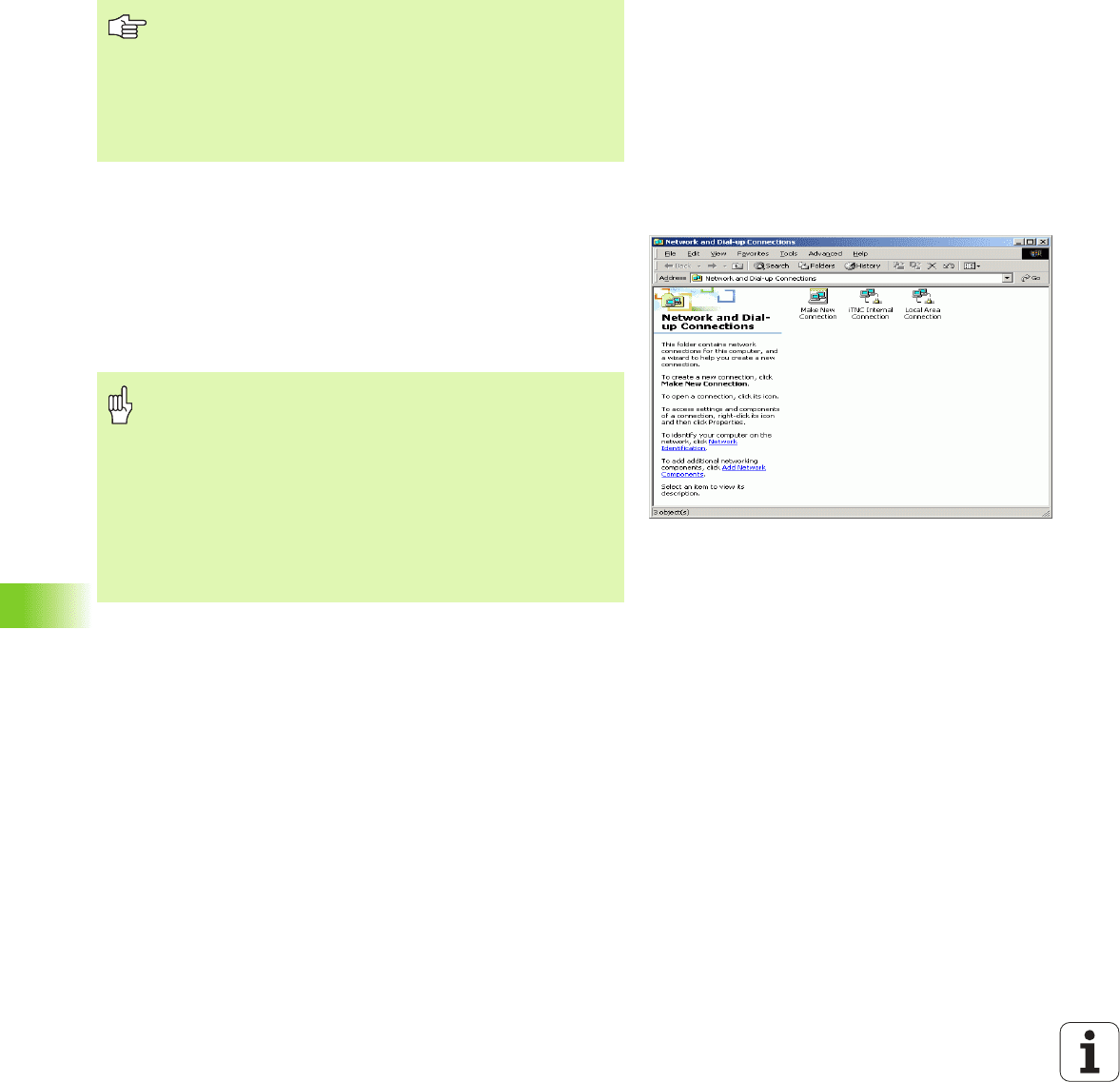

В поставочном состоянии iTNC 530 содержит два соединения
сети, а именно Local Area Connection и iTNC Internal Connection
(смотри рисунок).
Local Area Connection это соединение iTNC с Вашей сетью. Все
известные Windows XP настройки можно согласовать с Вашей
сетью (смотри также описание сети Windows XP).
Для произведения настройки сетевого режима, надо
сообщаться в качестве локального администатора.
Наладите контакт с производителем станков, для
получения требуемого в этом случае имени
пользователя и пароли.
Настройка должна производится только специалистом
по сетевым системам.
iTNC Internal Connection это внутренное соединение
iTNC. Изменения настройки этого соединения не
разрешаются и могут привести к неисправности iTNC.
Внутренный адрес сети преднаставлен на 192 168 252
253 и не должен сталкиваться с фирменной сетью,
Subnet 192.168.254.xxx не может имется в
распоряжении. В случае проблем с согласованием
адресов обратитесь к фирме HIEDENHAIN.
Опция Obtain IP adress automatically ( автоматический
выбор адреса сети)
не может быт активной.
HEIDENHAIN iTNC 530 789
15.4 Настройка сетевого режима
Управление доступом
У адинистраторов имеется доступ к дисководам D, E и F.
Обратите внимание, что данные кодированные двоично на этих
сегментах и доступы с записью могут привести к
неопределенному поведению iTNC.
Сегменты D, E и F распологают правами доступа для групп
пользователей SYSTEM и Administrators. Через группу SYSTEM
обеспечается, что свервис Windows, запускающий управление,
получит доступ. Через группу Administrators достигается, что
компъютер реального времени iTNC через iTNC Internal
Connection получит соединение с сетью.
Оператору нельзя ограничивать доступ для этих групп
и вставлять другие группы а также в этих группах
запрещать определенного доступа (ограничения
доступа имеют преимущество по отношении к
разрешениям доступа).
790 15 iTNC 530 с Windows XP (опция)
15.5 Особые аспекты управления файлами
15.5 Особые аспекты управления
файлами
Дисковод iTNC

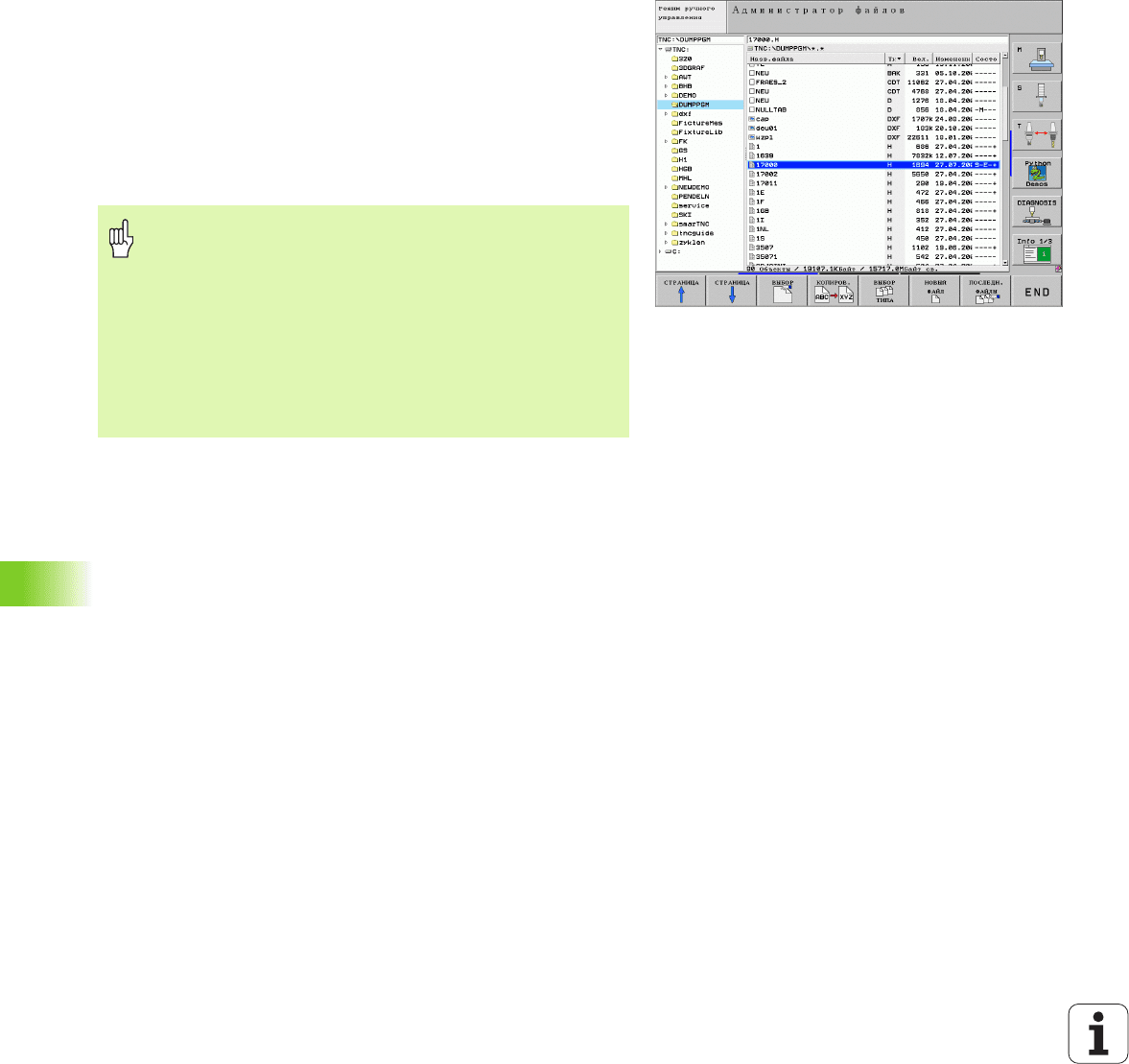

Если оператор вызывает управление файлами iTNC, получает в
левом окне список всех распологаемых дисководов, нпр.
C:\: Сегмент Windows встроенного твердово диска
RS232:\: Последовательный интерфейс 1
RS422:\: Последовательный интерфейс 2
TNC:\: Сегмент данных iTNC
Дополнительно могут имется дальшие дисководы сети,
включенные через Windows-Explorer.
Если оператор включил в Windows-Explorer новый дисковод сети,
то следует в данном случае актуализировать
индикацию
распологаемых дисководов iTNC.
Вызов управления файлами: нажать клавишу PGM MGT.
Ясное поле установить с левой стороны окна дисковода
Переключить линейку программируемых клавишей на второй
уровень
Актуализация вида дисковода: softkey АКТ.ДЕРЕВО нажать
Обратите внимание, что дисковод данных iTNC
появляется с имененем TNC:\ в управлении файлами
Этот дисковод (сегмент) носит в Windows-Explorer имя
D.
Подкаталоги на дисководе TNC (нпр. RECYCLER и
SYSTEM VOLUME IDENTIFIER) генерируются
Windows XP и их нельзя стирать.
Через параметр станка 7225 можете дефинировать
буквы дисководов, которые не должны указываться в
управлении файлами УЧПУ.
