411

в специально оговоренных случаях применять противопожарные преграды 2-

4-го типов класса К1.

16.9 Выбор путей эвакуации

Основные мероприятия пожарной безопасности, регламентируемы

СНиП 21- 01- 02 определяют:

• своевременную и беспрепятственную эвакуацию людей;

• спасение людей, которые могут подвергнуться воздействию опасных

факторов пожара;

• защиту людей на путях эвакуации от воздействия опасных факторов

пожара.

При организации эвакуации используют следующие понятия:

• эвакуация – процесс организованного самостоятельного движения

людей наружу из помещений, в которых имеется возможность воздействия

на них опасных факторов пожара.

• эвакуация – несамостоятельное перемещение людей, относящихся к

маломобильным группам населения, осуществляемое обслуживающим пер-

соналом.

Эвакуация осуществляется по путям эвакуации через эвакуационные

выходы.

• спасение - вынужденное перемещение людей наружу при воздейст-

вии на них опасных факторов пожара или при возникновении непосредст-

венной угрозы этого воздействия.

Спасение осуществляется самостоятельно, с помощью пожарных под-

разделений или специально обученного персонала, в том числе с использова-

нием спасательных средств, через эвакуационные и аварийные выходы.

Защита людей на путях эвакуации обеспечивается комплексом объем-

но-планировочных, эргономических, конструктивных, инженерно-техни-

ческих и организационных мероприятий.

Эвакуационные пути в пределах помещения должны обеспечивать

безопасную эвакуацию людей через эвакуационные выходы из данного по-

мещения без учета применяемых в нем средств пожаротушения и противо-

дымной защиты.

412

За пределами помещений защиту путей эвакуации предусматривают из

условий обеспечения безопасной эвакуации людей с учетом функциональной

пожарной опасности помещений, выходящих на эвакуационный путь, чис-

ленности эвакуируемых, степени огнестойкости и класса конструктивной

пожарной опасности здания, количества эвакуационных выходов с этажа и из

здания в целом.

Для обеспечения пожарной безопасности при возникновении и разви-

тия пожара осуществляют выбор огнестойкости строительных конст-

рукций на путях эвакуации. При этом:

• мероприятия и средства, предназначенные для спасения людей, а

также выходы, не соответствующие эвакуационным выходам, при организа-

ции и проектировании процесса эвакуации из всех помещений и зданий не

учитываются;

• не допускается размещать помещения класса Ф5 категорий А и Б под

помещениями, предназначенными для одновременного пребывания более 50

чел., а также в подвальных и цокольных этажах. В подвальных и цокольных

этажах не допускается размещать помещения классов Ф1.1, Ф1.2 и Ф1.3

(таблица 10.4).

• противодымная защита зданий должна выполняться в соответствии с

положениями СНиП 41-01-03;

• система оповещения о пожаре должна выполняться в соответствии с

требованиями НПБ 104- 03.

Эвакуационные и аварийные выходы

Выходы являются эвакуационными, если они ведут:

а) из помещений первого этажа наружу:

• непосредственно; • через коридор;

• через коридор и вестибюль (фойе); • через вестибюль (фойе);

• через коридор и лестничную клетку; • через лестничную клетку;

б) из помещений любого этажа, кроме первого:

• непосредственно в лестничную клетку или на лестницу 3-го типа;

• в коридор, ведущий непосредственно в лестничную клетку или на

лестницу 3-го типа;

• в холл (фойе), имеющий выход непосредственно в лестничную клетку

или на лестницу 3-го типа;

413

в) в соседнее помещение (кроме помещения класса Ф5 категории А

или Б) на том же этаже, обеспеченное выходами, указанными в а и б,

выход в помещение категории А или Б допускается считать эвакуационным,

если он ведет из технического помещения без постоянных рабочих мест,

предназначенного для обслуживания вышеуказанного помещения категории

А или Б.

Выходы из подвальных и цокольных этажей, являющиеся эвакуацион-

ными, как правило, предусматривают непосредственно наружу обособлен-

ными от общих лестничных клеток здания.

Допускается предусматривать:

• эвакуационные выходы из подвалов через общие лестничные клетки с

обособленным выходом наружу, отделенным от остальной части лестничной

клетки глухой противопожарной перегородкой 1-го типа;

•эвакуационные выходы из подвальных и цокольных этажей с помеще-

ниями категорий В, Г и Д в помещения категорий Г, Д и в вестибюль, распо-

ложенные на первом этаже зданий класса Ф5, при соблюдении ряда требова-

ний ( п. 7.23 СНиП 21-01-02);

• эвакуационные выходы из фойе, гардеробных, курительных и сани-

тарных узлов, размещенных в подвальных или цокольных этажах зданий

классов Ф2, Ф3 и Ф4, в вестибюль первого этажа по отдельным лестницам 2-

го типа;

• оборудовать тамбуром выход непосредственно наружу из здания, из

подвального и цокольного этажей.

Необходимо помнить и знать, что:

• выходы не являются эвакуационными, если в их проемах установлены

раздвижные и подъемно-опускные двери и ворота, ворота для железнодо-

рожного подвижного состава, вращающиеся двери и турникеты;

• калитки в распашных воротах могут считаться эвакуационными вы-

ходами.

• количество и общая ширина эвакуационных выходов из помещений, с

этажей и из зданий определяются в зависимости от максимально возможного

числа эвакуирующихся через них людей и предельно допустимого расстоя-

ния от наиболее удаленного места возможного пребывания людей (рабочего

места) до ближайшего эвакуационного выхода;

414

• части здания различной функциональной пожарной опасности, разде-

ленные противопожарными преградами, должны быть обеспечены самостоя-

тельными эвакуационными выходами.

Направление открывания дверей

Двери эвакуационных выходов и другие двери на путях эвакуации

должны открываться по направлению выхода из здания.

Не нормируется направление открывания дверей для:

а) помещений классов Ф1.3 и Ф1.4;

б) помещений с одновременным пребыванием не более 15 чел., кроме

помещений категорий А и Б;

в) кладовых площадью не более 200 м

без постоянных рабочих мест;

г) санитарных узлов;

д) выхода на площадки лестниц 3-го типа;

е) наружных дверей зданий, расположенных в северной строительной

климатической зоне.

Двери эвакуационных выходов из поэтажных коридоров, холлов,

фойе, вестибюлей и лестничных клеток не должны иметь запоров, препятст-

вующих их свободному открыванию изнутри без ключа.

Двери лестничных клеток, ведущие в общие коридоры, двери лифто-

вых холлов и двери тамбур-шлюзов с постоянным подпором воздуха должны

иметь приспособления для самозакрывания и уплотнения в притворах, а две-

ри тамбур-шлюзов с подпором воздуха при пожаре и двери помещений с

принудительной противодымной защитой должны иметь автоматические

устройства для их закрывания при пожаре и уплотнение в притворах.

Выходы, не отвечающие требованиям, предъявляемым к эвакуацион-

ным выходам, могут рассматриваться как аварийные и предусматриваться

для повышения безопасности людей при пожаре.

Аварийные выходы не учитываются при эвакуации в случае пожара.

Эвакуационные пути

В соответствии с положениями СНиП 21-01-02 такие пути должны от-

вечать следующим требованиям: • они должны быть освещены в соответст-

вии с требованиями СНиП 23-05-03; • предельно допустимое расстояние от

наиболее удаленной точки помещения, а для зданий класса Ф5 – от наиболее

415

удаленного рабочего места до ближайшего эвакуационного выхода, должно

быть ограничено в зависимости от класса функциональной пожарной опас-

ности и категории взрывопожароопасности помещения и здания, численно-

сти эвакуируемых, геометрических параметров помещений и эвакуационных

путей, класса конструктивной пожарной опасности и степени огнестойкости

здания; • длину пути эвакуации по лестнице 2-го типа следует принимать

равной ее утроенной высоте; • эвакуационные пути не должны включать

лифты и эскалаторы, а также участки, ведущие:

- через коридоры с выходами из лифтовых шахт, через лифтовые холлы

и тамбуры перед лифтами, если ограждающие конструкции шахт лифтов,

включая двери шахт лифтов, не отвечают требованиям, предъявляемым к

противопожарным преградам и т.д.

16.10 Выбор средств обнаружения и тушения пожаров

Проблема – создание эффективных установок пожаротушения и огне-

тушащих веществ, характеризующихся быстротой тушения без генериро-

вания в окружающую среду вредных и опасных факторов.

Ведущие страны мира имеют свои достижения. России принадлежит

приоритет во многих аспектах проблемы. Так, первую установку водяного

пожаротушения изобрел К. Д. Фролов в 1770 г., идею тушения газом и пе-

ной впервые в мире предложили инженеры П. И. Шумлянский (1819 г.) и А.

Г. Лоран (1902 г.). Почти одновременно были предложены установки паро-

вого и порошкового пожаротушения в 1888 г. инженером М. И. Колесник -

Кулевичем. И, наконец, первый огнетушитель также изготовил в 1902 г.

россиянин А. Г. Лоран. С 1960 г. с открытием специализированного

ВНИИПО в стране начались научные поиски новых огнетушащих веществ

и конструкций пожарной техники. К началу ХХI в. его сотрудники решили

многие аспекты проблемы.

Классификация пожаров

Пожар – пламя, широко охватившее и уничтожающее что-нибудь (еще

одно определение рассматриваемого понятия).

416

К основным явлениям, характерным для каждого пожара, относятся:

химическое взаимодействие горючего вещества с кислородом воздуха,

выделение большого количества тепла и интенсивный газовый обмен про-

дуктов сгорания.

При пожаре возникают опасные факторы:

• повышенная температура воздуха, предметов;

• дым; пониженная концентрация кислорода; взрыв;

• обрушение и повреждение зданий, сооружений, установок;

•открытый огонь, искры; токсичные продукты горения.

Их воздействие на человека приводит к ожогам, отравлениям, удушью,

смертельному исходу.

По характеру горючей среды все пожары делят на пять классов

(таблица 1). В зависимости от степени опасности развития пожара, все по-

мещения подразделяют на 7 групп (таблица 2).

Таблица 1

Классификация пожаров

Класс

Характеристика горючей среды

Обычные твердые материалы (дерево, уголь и т. п.)

В Горючие жидкости (бензин, лаки, масла, спирт и т.п.)

С Горючие газы (водород, ацетилен, углеводороды и др.)

Металлы и их сплавы

Электрооборудование под напряжением

417

Таблица 2

Классификация помещений по развитию пожара

Группа

по

мещ

е-

Характерные помещения, технологические про-

1 Библиотеки, музеи, кинотеатры и т. п.

2 Деревообрабатывающие, трикотажные цехи и т. п.

3 Производство резинотехнических изделий

Производство горючих натуральных и синтетиче-

ских волокон, кин

пленки и т. п.

5 Склады несгораемых материалов в сгораемой

упа

ковке

6 Склады твердых сгораемых материалов

7 Склады лаков, красок, ЛВЖ и ГЖ и т. п.

Систему предотвращения пожара разрабатывают для каждого кон-

кретного объекта из расчета, что нормативная вероятность возникновения

пожара принимается равной не более 0,000001 в год в расчете на отдельный

пожароопасный элемент данного объекта.

Предотвращение пожара достигают:

• предотвращением образования горючей среды;

• предотвращением образования в горючей среде источников зажи-

гания;

• поддержанием температуры горючей среды ниже максимально до-

пустимой по горючести;

• уменьшением определяющего размера горючей среды ниже макси-

мально допустимого по горючести и т. д.

При этом регламентируются допустимые концентрации горючих га-

зов, паров и взвесей, флегматизатора, кислорода.

Пожарная сигнализация

Назначение – обнаружение начальной стадии пожара, передача тре-

вожных извещений о месте и времени его возникновения и введении в дей-

ствие автоматических установок пожаротушения и дымоудаления.

418

Системы сигнализации проектируются на базе:

• автоматических (дымовых, тепловых, комбинированных и др.) по-

жарных извещателей, которые включены в сигнальную линию-связь. Изве-

щатели преобразуют проявление начальной стадии (дым, пламя, повыше-

ние температуры) в электрический сигнал, который поступает на централь-

ный пункт пожарной охраны, включает звуковую и световую сигнализацию

на объекте пожара;

• ручных пожарных извещателей;

• автоматических и ручных пожарных извещателей.

Основными элементами систем пожарной сигнализации являются:

• пожарные извещатели; • оповещатели, ретрансляторы,

• шлейфы пожарной сигнализации; • приборы управления;

• приемно-контрольные приборы; • системы передачи извещений;

• пульты централизованного наблюдения.

Выбор извещателей. Тепловые и дымовые извещатели рекомендуют

для всех цехов и складов, где обращаются твердые горючие материалыхра-

нятся изделия из них. В цехах, на складах хранения ЛВЖ и ГЖ устанавли-

вают тепловые или световые извещатели. Трансформаторные подстанции,

туннели, щитовые и распределительные устройства оборудуют дымовы-

ми или тепловыми извещателями. В общественных зданиях, коридо-

рах, административно-хозяйственных помещениях устанавливают

дымовые и другие типы извещателей.

Количество извещателей определяют по нормам, исходя из не-

обходимости обнаружения загораний по всей площади. Каждая пло-

щадка должна контролироваться двумя дублирующими автоматиче-

скими извещателями. Датчики устанавливают в каждом отсеке по-

мещения.

Приборы и системы сигнализации регламентируют ГОСТ Р 50775-95,

ГОСТ Р 50776-95, ГОСТ 50898-96, ГОСТ 22522-91,ГОСТ 26342-84*, НПБ-

65-97, НПБ 71-98, НПБ 65-97, НПБ 57-97, НПБ 72-98,, НПБ 76-98, НПБ 77-

98, НПБ 82-99; НПБ 85-2000, НПБ 88-2001.

419

Установки пожаротушения

В соответствии с положениями ГОСТ 12.2.047-86

установка пожаротушения – совокупность стационарных техниче-

ских средств для тушения пожара за счет выпуска огнетушащих веществ.

В пожарной защите зданий широкое распространение получили ста-

ционарные установки пожаротушения. В технической литературе имеется

несколько вариантов классификаций этих установок. Наибольшее распро-

странение из них получила классификация, согласно которой по степени

автоматизации они подразделяются на установки автоматического пожа-

ротушения (УАП), приводимые в действие от датчика обнаружения загора-

ний, и полуавтоматические с дистанционным ручным пуском огнетушащего

вещества (УПАП).

Выбор установок осуществляет в соответствии с «Перечнем зданий и

помещений объектов народного хозяйства РФ, подлежащих оборудованию

автоматическими средствами пожаротушения и автоматической сигнали-

зацией» и специальными строительными нормами и правилами. Этот пере-

чень регламентируется и по отраслям промышленности соответствующими

нормативными документами. При выборе руководствуются характеристикой

горючей среды, размерами объекта, взаимодействием огнетушащего вещест-

ва с горючей средой, экономическими показателями и т. д. Осуществляют

выбор строительные и проектирующие организации.

Спринклерные установки пожаротушения

Спринклерные установки получили свое название от английского сло-

ва sprinkle – брызгать, моросить. Они предназначены для локального туше-

ния пожаров и загораний, охлаждения строительных конструкций и подачи

сигнала о пожаре (рисунки 1 и 2) . Их делят на установки:

• водяные – для защиты помещений с минимальной температурой воз-

духа в течение года выше 4 °С;

• воздушные – для защиты неотапливаемых помещений, расположен-

ных в районах с продолжительностью отопительного сезона более 240 дней

в году со среднесуточной температурой воздуха 8 °С и менее;

• воздушно-водяные – для защиты неотапливаемых помещений, рас-

положенных в районах с продолжительностью отопительного периода до

420

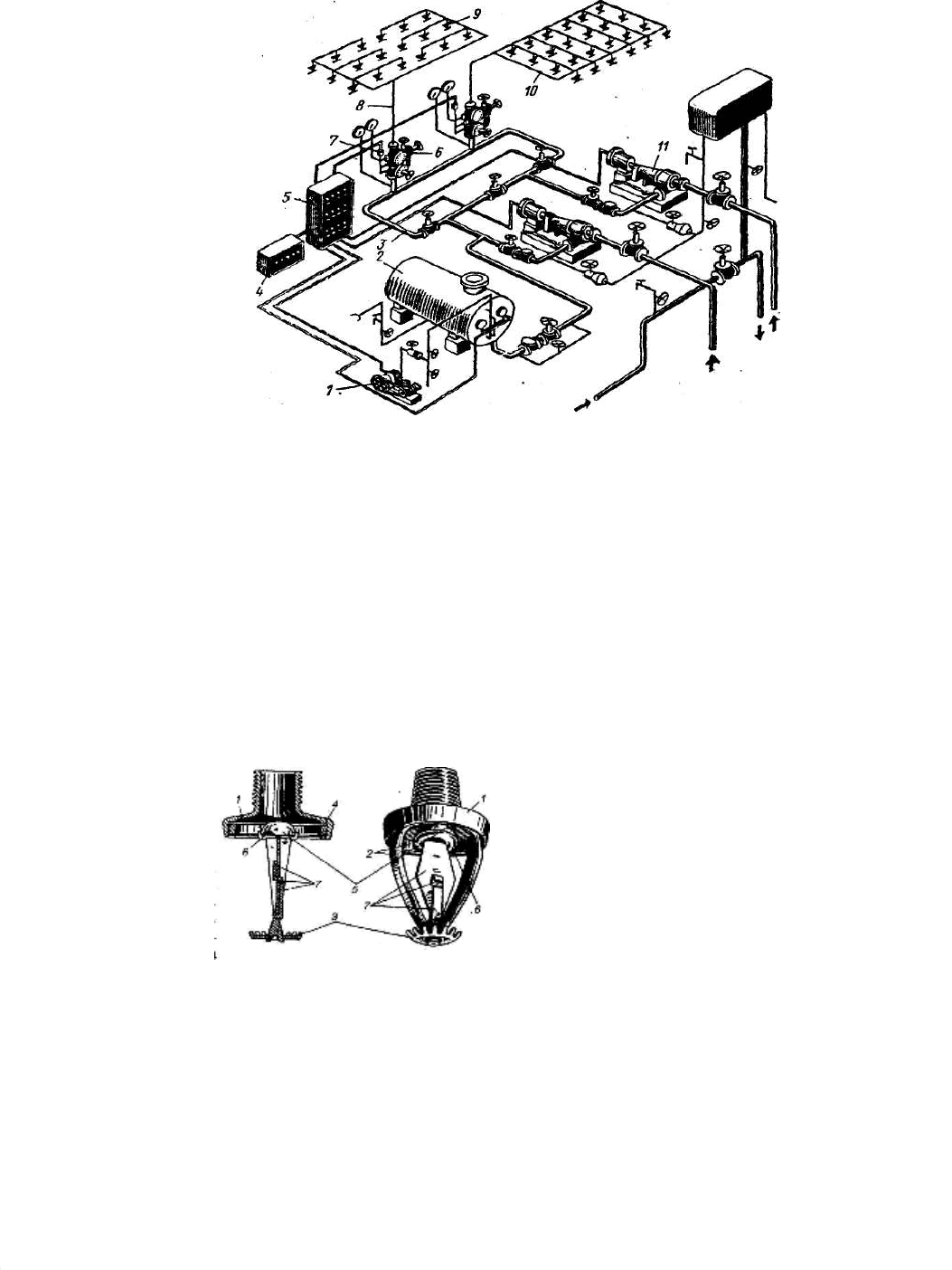

Рисунок 1 – Схема спринклерной установки пожаро-

тушения

(по П.П. Кукину, 2001)

1 – компрессор; 2 – пневмобак; 3 – магистральный трубопровод;

4 – приемная станция пожарной сигнализации; 5 – щит управления и

контроля; 6 – контрольно-сигнальный клапан; 7 – сигнализатор давления; 8 –

питательный трубопровод; 9 – оросители (спринклеры);

10 – распределительный трубопровод; 11 - центробежный насос

Рисунок 2 – Устройство спринклерной головки

с металлическим замком (по П.П. Ку-

кину, 2001)

1 – корпус со штуцером; 2 – бронзовое кольцо с рамой; 3 - дефлектор

(розетка); 4 – мембрана с выходным отверстием; 5 – стеклянный полусфери-

ческий клапан; 6 – шайба;
