7 – легкоплавкий замок

240 дней в году и менее со среднесуточной температурой воздуха ме-

нее 8° С.

Воздушные спринклерные установки (рисунок 1) имеют преимуще-

ство перед водяными, так как пригодны для обслуживания как отапливае-

мых, так и неотапливаемых помещений. Однако им присущи следующие

недостатки:

• более высокая инерционность срабатывания из-за продол-

жительности выхода сжатого воздуха через вскрывшийся спринклер до

поступления воды на очаг пожара;

• сложное и дорогостоящее контрольно-сигнализационное оборудова-

ние, необходимость установки компрессора и сложность монтажа всех тру-

бопроводов с определенным уклоном;

• сложность эксплуатации установки, обусловленная периодической

подкачкой сжатого воздуха в систему трубопроводов и т. д.

Воздушно-водяные спринклерные установки (рисунок 3) имеют

преимущество перед установками воздушной системы, так как значитель-

ный период года они работают как водяные, т. е. в более эффективном

режиме. Однако им присущи те же недостатки, что и установкам воздуш-

ной системы. Кроме того, эти установки из-за частой

смены среды “воздух-вода” более подвержены интенсивной коррозии,

чем другие системы.

Спринклерные водяные установки (рисунок 4) в состоянии готов-

ности всегда находятся под давлением, создаваемым автоматическим водо-

питателем. Воду забирают насосом 1 из водопровода либо из водоема по

трубопроводу с заборной сеткой. При вскрытии спринклерного оросителя

5 давление в питательном 2 и распределительном 4 трубопроводах падает,

вскрывается контрольно-сигнальный клапан 3 и по подводящему трубо-

проводу вода поступает через вскрывшийся сприклерный ороситель 5 на

очаг пожара. Одновременно подается сигнал о пожаре. Спринклерные оро-

сители служат датчиком для приведения в действие установки и подают

распыленную воду для тушения пожара. Промышленность выпускает че-

тыре типа оросителей в зависимости от температуры плавления плавкой

422

вставки – 72, 93, 141 и 182 °С. Их изготовляют с вогнутыми розетками для

установки розетками вверх и с плоскими – для установки розетками вниз.

Дренчерные установки пожаротушения

Дренчерные установки предназначены для тушения пожаров по

всей расчетной площади, создания завес и сигнализации о пожаре. От

спринклерных установок они отличаются тем, что если при возникновении

пожара спринклерные головки вскрываются только над очагом пожара и

локализуют

Рисунок.3 – Спринклерная воздушная система пожаротуше-

ния:

1 – водопитатель; 2 – побудительная сеть; 3 – спринклеры;

4 – коптрольно-сигнальный элемент; 5 – трубопровод воздушной сети

423

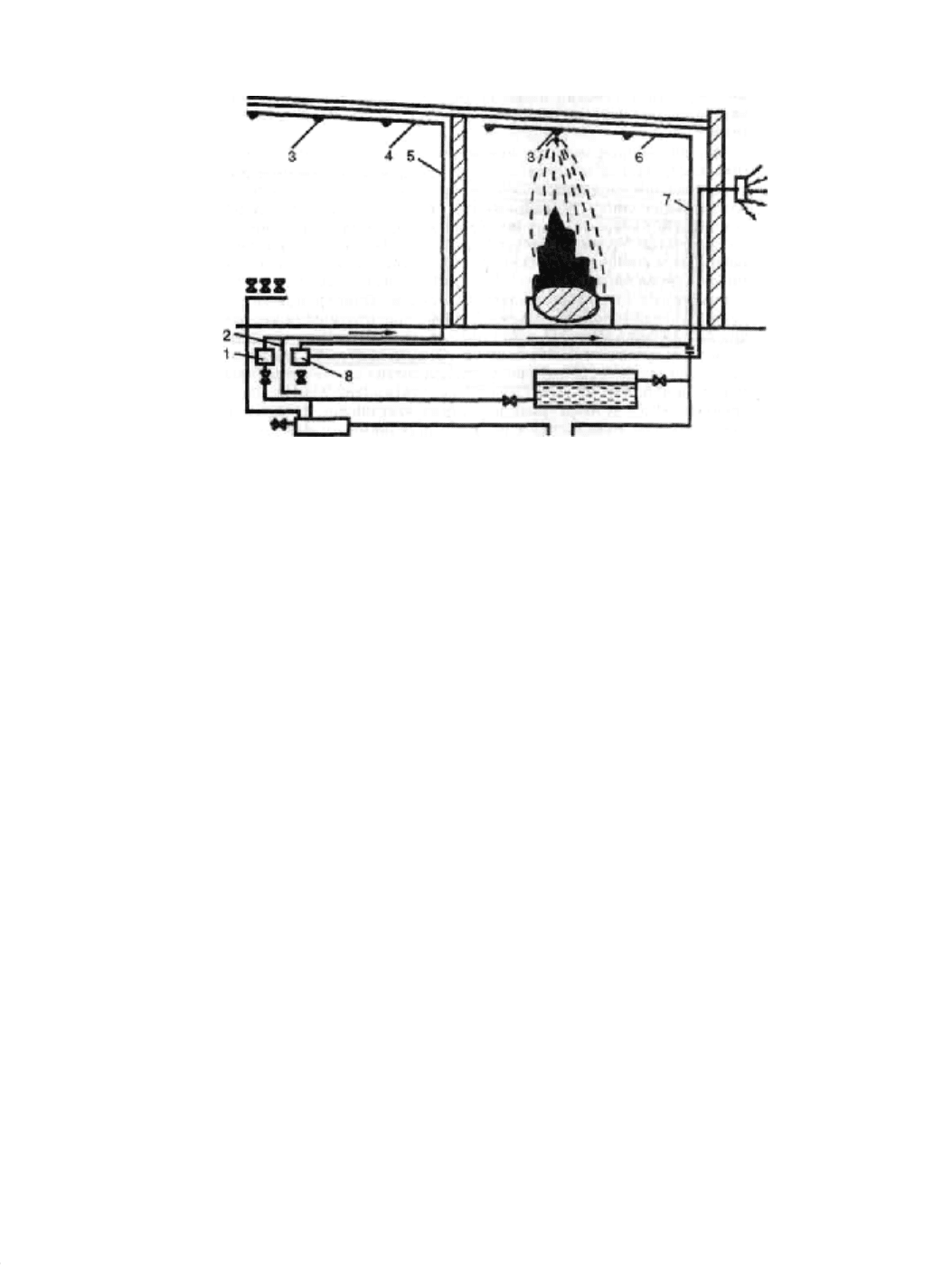

Рисунок 4 – Воздушно-водяная спринклерная система пожа-

ротушения:

1 - водяной контрольно-сигнальный клапан; 2 - подво-

дящий трубопровод к воздушному клапану; 3 - спринклер; 4

- распределительный трубопровод водяной системы; 5 - пи-

тательный трубопровод; 6 - трубопровод воздушной систе-

мы; 7 - распределительный трубопровод; 8 - воздушный кон-

трольно-сигнальный клапан

его, то дренчерные установки “заливают” всю площадь помещения, пре-

дотвращая распространение огня и взрыв. Поэтому дренчерные установки

применяют в пожаро- и взрывоопасных производствах, где возможно бы-

строе распространение пожара и взрыв.

Дренчерные (англ. drench – мочить, орошать) установки подразде-

ляются на сухотрубные и заливные.

В сухотрубных дренчерных установках водой заполняется лишь

магистральный трубопровод, а питательный и распределительный трубо-

проводы находятся без воды.

424

В заливных дренчерных установках – все трубопроводы заполнены

водой до уровня отверстия самой низкой дренчерной головки, вследствие

чего они имеют меньшую инерцию срабатывания. Заливные дренчерные ус-

тановки применяются для защиты наиболее пожаровзрывоопасных по-

мещений.

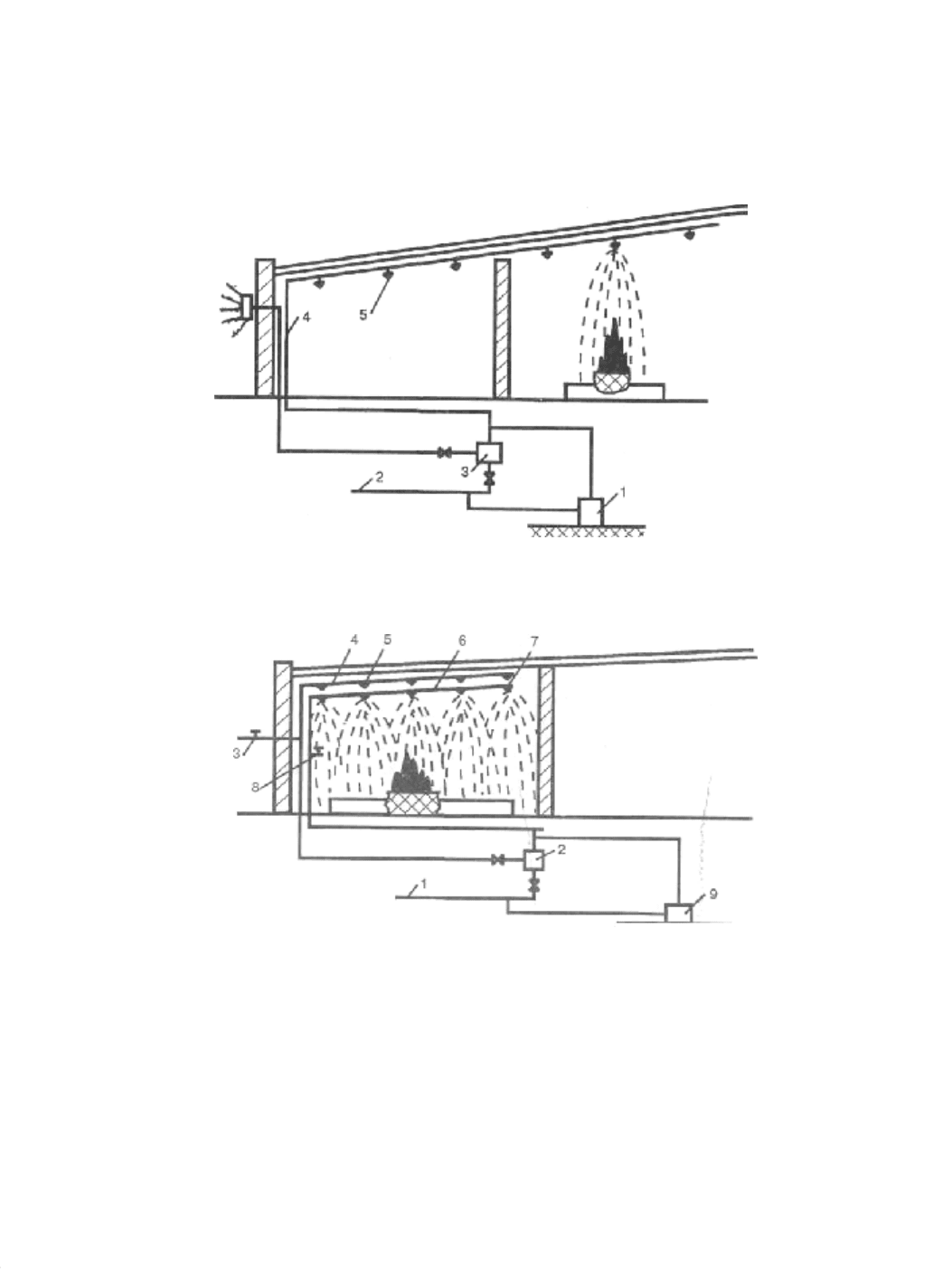

Рисунок 6 - Водяная спринклерная система пожаротушения

Рисунок 7 – Дренчерная установка пожаротушения с побудительной

сетью:

1 - водопровод; 2 - контрольно-пусковой узел с клапа-

ном группового действия; 3 - вентиль для подачи сжатого

воздуха; 4 - побудительная сеть; 5 - спринклер; 6 - сеть; 7

- дренчеры; 8 –пуска-тель; 9 – насос

425

Дренчерные установки (10.7) приводятся в действие одной из сле-

дующих побудительных (пусковых) систем: тросовой, пневматиче- ской и

электрической. В состоянии готовности побудительная сеть 4

дренчерной установки находится под давлением. При пожаре

вскрываются оросители 5 или расплавляются плавкие замки тросовой пус-

ковой системы, давление в побудительном трубопроводе падает, так как

вода (чаще воздух) выходит из вскрывшихся оросителей. Давление в по-

будительном трубопроводе 4 упадет и при ручном включении установки

поворотом крана 8. При падении давления в побудительной системе

вскрывается клапан группового действия 2 и вода по трубопроводам по-

ступает к дренчерным оросителям 7. При этом срабатывает сигнальное

устройство о пожаре. При понижении уровня воды в автоматическом водо-

питателе автоматически включается основной водопитатель, который за-

бирает воду из наружного водопровода 1 (или запасного резервуара) и

подает ее в дренчерную сеть.

Итак, спринклерные и дренчерные установки предназначены для

быстрого тушения пожаров внутри зданий. При этом спринклерные

установки используют в тех помещениях, где возможна местная ликвида-

ция очага пожара, а дренчерные – в помещениях с повышенной пожарной

опасностью, где возможны быстрое распространение огня и взрыв. Напри-

мер, в деревообработке – это категории помещений, соответственно, А, Б и

В. Следовательно, в отделочных цехах и им подобных применяют дренчер-

ные установки, а в остальных – спринклерные установки.

Высоту монтажа труб от пола и расстояние между спринклерными или

дренчерными оросителями определяют расчетом. Наиболее эффективна

высота расположения оросительной головки 8-10 м, а расстояние между

ними выбирают так, чтобы орошаемые участки перекрывали друг друга. В

зависимости от высоты расположения спринклера орошается круг пола

диаметром 6 - 9 м.

Выбор огнетушащих веществ

Для тушения пожаров используют более десяти веществ: воду, эмуль-

сии, химическую и воздушно-механическую пены, углекислоту, порошковые

426

составы, инертные газы и другие химические составы. Все их условно объ-

единяют в три группы:

• охлаждающие (вода, водные эмульсии, углекислота);

• изолирующие (пены, порошковые составы);

• химического торможения (различные химические составы).

Вода – наиболее широко применяемое огнетушащее средство туше-

ния пожаров. Ее достоинства: высокая теплоемкость, высокая скрытая те-

плота испарения, подвижность, химическая натуральность, отсутствие ядо-

витости. И главное достоинство – доступность и экономичность. Недос-

татки: порча материалов при тушении, высокая температура замерзания,

нарушение работы электрооборудования, большая сила поверхностного

натяжения, ограничение в применении, например, при тушении электроус-

тановок и т. д.

Огнетушащую способность воды обусловливают охлаждающее дей-

ствие, разбавление горючей среды и механическое воздействие.

Охлаждающие свойства воды обеспечивают эффективное тушение

пожара и способствуют предупреждению загорания, разрушения и взрывов

объектов, расположенных вблизи очага пожара. Хорошая подвижность во-

ды обеспечивает ее доставку на любое расстояние и простоту установок

для тушения.

Обильное поливание водой резко снижает температуру в очаге горе-

ния. Это свойство успешно используют для предотвращения воспламене-

ния, самовоспламенения, загорания и взрыва прилегающих объектов.

Разбавление горючей среды. Из 1 л воды образуется 1725 л водя-

ного пара, который разбавляет кислород в воздухе, снижая его процентное

содержание. В зависимости от способа подачи воды образуется водяной

пар. При мелком распылении его образуется больше и тушение эффектив-

нее. При распылении мелкими, моросящими каплями происходит быстрое

испарение воды с образованием большого количества водяного пара и по-

вышение охлаждающего эффекта, вследствие чего тушение происходит бы-

стрее и при меньших затратах воды. При подаче воды на очаг пожара ком-

пактной струей под большим напором тушение менее эффективно, чем

при распылении. Этот способ применяют при невозможности близко дос-

427

тавить ствол к очагу горения, когда необходимо с большого расстояния

охлаждать соседние объекты или использовать ударную силу струи воды.

Недостатки способа подачи воды компактной струей под большим на-

пором в том, что при тушении может произойти взрыв слоя осевшей дре-

весной или угольной пыли, травмирование людей, случайно оказавшихся в

зоне действия струи, электротравматизм из-за сплошного проводника элек-

трического тока. При этом затрачивается большее количество воды, чем

при орошении.

Установлено, что размер капель воды влияет на эффективность туше-

ния. Например, для тушения бензина оптимальный размер капель воды

– 0,1 мм, для керосина и спирта – 0,3 мм, а для нефтепродуктов – 0,5

мм. Наиболее быстро испаряются капли воды размером 0,1 мм - всего за

0,04 с. За это время они полностью испаряются, обеспечивая эффект туше-

ния. Исследования ученых показали, что при тушении веществ с высокой

температурой вспышки эффект достигается при диаметре капель и более

0,1 мм, а для веществ с температурой вспышки выше 60° С - до 0,5 мм. При

этом интенсивность подачи воды должна быть не менее 0,2 л/(см

с).

В ряде случаев использование воды при тушении загораний недопус-

тимо. Например, при ее контакте со щелочными металлами может произойти

взрыв или выделение большого количества горючих газов. В деревообра-

ботке таких веществ не применяют. Однако есть опасность охлаждения

раскаленного железа, угля. Вода, попадая на них, образует горючую смесь

из-за ее разложения.

Высокая температура замерзания воды и большая сила поверхностно-

го натяжения снижают универсальность воды при тушении пожаров. Она

плохо смачивает, например, жировые поверхности. Для устранения этих не-

достатков в воду добавляют различные поверхностно-активные вещества,

например, пенообразователь ПО-1, сульфанолы НП-1 и другие, а для сни-

жения температуры замерзания добавляют минеральные соли и некоторые

спирты. Однако из-за повышения коррозийности составы соли применяют

редко.

Наряду с достижением эффекта тушения, добавки в воду способству-

ют повышению электропроводности. Например, ток возрастает с 0 до 50 мА

428

на расстоянии 1,5 м от электрооборудования при тушении эмульсией вместо

обычной водопроводной водой.

Углекислота (двуокись углерода) – бесцветный газ, в 1,5 раза тяжелее

воздуха. Жидкая углекислота нашла самое широкое распространение в ту-

шении пожаров. Ее достоинства: одно из самых распространенных веществ

в природе, дешевизна, эффективность тушения, не проводит электричество,

не портит ценные вещи и материалы, почти не имеет ограничений в при-

менении. При испарении 1 л жидкой кислоты образуется 500 л газа. Газ

охлаждает и изолирует очаг пожара. Из-за образования большого количе-

ства углекислого газа не хватает кислорода для поддержания горения. Ди-

оксид углерода нельзя применять для тушения щелочных и щелочнозе-

мельных металлов и некоторых других соединений, в молекулы которых

входит кислород, а также тлеющих материалов. При тушении может на-

ступить удушье.

Пена. Огнетушащий эффект изолирующих веществ обусловливается

торможением скорости образования горючих паров, газов и снижением

концентрации кислорода в зоне сгорания. Пену применяют для тушения

твердых и жидких веществ, не вступающих во взаимодействие с водой.

Наиболее эффективно тушение нефтепродуктов и легковоспламеняющихся

жидкостей. При этом огнетушащая способность выражается в изоляции

горящего вещества с прекращением попадания в зону пламени горючих

паров.

Достоинства пены: неограниченность применения, относительная де-

шевизна, повышенная смачиваемость жидкости, небольшой расход на ту-

шение, не требует одновременного перекрытия всей площади горения.

Огнетушащее свойство пены зависит от ее кратности, стойкости,

дисперсности и вязкости.

Кратность пены – отношение объема пены к объему жидкой фазы.

Чем больше кратность пены, тем выше эффективность тушения.

Стойкость пены – сопротивляемость процессу разрушения, характе-

ризуемая продолжительностью выделения из пены 50 % жидкой среды.

Стойкость пены также влияет на эффективность тушения: чем выше стой-

кость, тем больше эффект и снижение количества пены. Стойкость зави-

сит от времени, поверхности обработки, температуры и условий подачи.

429

Следует добавить, что многократные пены менее стойки, а химические –

более стойки, чем воздушно-механические.

Порошковые составы. В соответствии с положениями и требова-

ниями ГОСТ Р 51091-97 их объединяют в 7 групп и 21 подгруппу.

Огнетушащие порошки, в соответствии с положениями и требова-

ниями ГОСТ 4.107-83, подразделяются на две классификационные

группы:

• огнетушащие порошки общего назначения, которые используются

для тушения твердых, жидких, газообразных веществ и материалов, а также

электроустановок под напряжением (пожары классов А,В,С, Е);

• огнетушащие порошки целевого назначения, используемые при ту-

шении металлов, отдельных видов горючих жидкостей;

• универсальные порошки, предназначенные для тушения металлов (их

соединений), а также горючих жидкостей, газов, электоустановок под на-

пряжением до 1000 В.

В настоящее время промышленность выпускает 9 видов огнетуша-

щих порошков с огнетушащей способностью – (кг/м

) :

• ПСБ-3, ПСБ-3М – бикарбонат натрия (для тушения пожаров классов

ВСЕ) –1,6; • ПФ – диаммоний фосфат – АВСЕ – 1,4 и др.

Выбор первичных средств пожаротушения

К первичным средствам пожаротушения относят пожарный инвентарь,

огнетушители, ручные инструменты и материалы. Их назначение - тушение

загораний и предотвращение развития пожара.

ПОЖАРНЫЙ ИНВЕНТАРЬ

В соответствии с положениями ГОСТ 12.4.009-83 к пожарному инвен-

тарю относят:

• пожарные шкафы; • пожарные стенды; • пожарные ведра;

• пожарные щиты; • бочки для воды; • ящики для песка;

• тумбы для размещения огнетушителей и др.

Пожарные шкафы

430

Пожарные шкафы изготавливают в трех вариантах: навесные, при-

ставные и встроенные.

Назначение шкафов – размещение в них комплекта оборудования.

Чаще всего – это пожарный кран, оборудованный:

• пожарным клапаном с соединительной головкой (клапан, изготовлен-

ный из чугуна, должен быть окрашен в красный цвет) в соответствии с тре-

бованиями ГОСТ 14202 и ГОСТ 12.4.026;

• напорным пожарным рукавом с присоединительным к нему пожар-

ным стволом;

• рычагом для облегчения открывания клапана.

При этом пожарный рукав должен быть присоединен к клапану.

Кроме возможности размещения в них комплекта оборудования по-

жарного крана шкафы должны позволять устанавливать в них не менее двух

ручных огнетушителей емкостью по 10 литров.

Встроенные пожарные шкафы для таких объектов должны иметь

Рисунок 8- Размещение пожарного инвентаря

размеры, позволяющие размещать в них, кроме указанного состава

комплектации, 2 или 4 комплекта пожарных кранов с пожарными клапанами

=70 мм, располагаемыми на спаренных стойках.

Пожарные шкафы должны иметь вентиляционные отверстия и быть

оборудованными устройствами для размещения пожарного рукава, уложен-

ного в двойную спайку или «гармошку».
