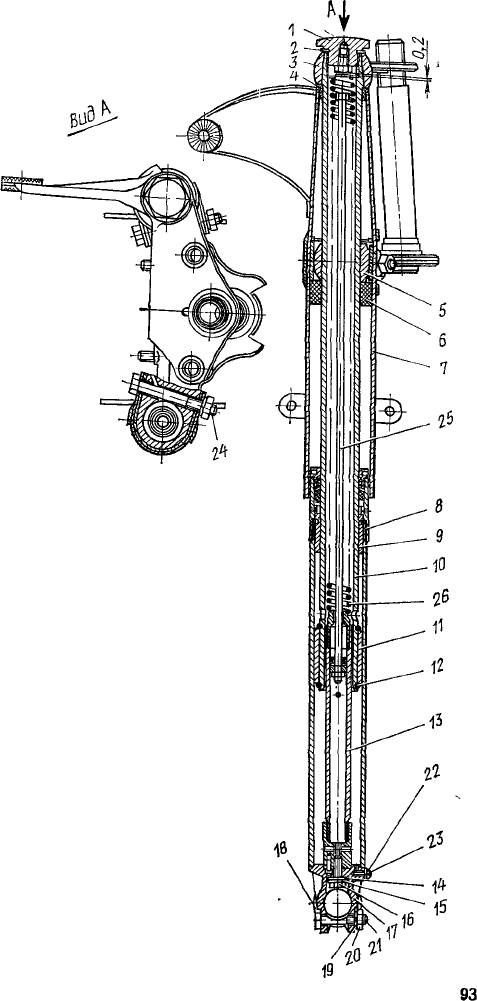

гайку стяжного болта мостика, вынимают вниз трубу
пера вилки. При выполнении этой операции, навернув
затяжную гайку на пять-шесть нитак, выбивают трубу
пера из конуса траверсы легкими ударами резинового
молотка. Далее разбирают амортизатор вилки.
Собирают вилку в обратном порядке. При установ-
ке амортизатора штифт конуса его корпуса должен вой-
ти в отверстие наконечника пера вилки. При заверты-
вании штока амортизатора в затяжную гайку обеспечи-
вают зазор верхнего нащнечи.ика пружины между
гайками на штоке в пределах 0,2—0,5 мм. Перед завер-
тыванием затяжной гайки в перо вилки заливают
135 см
3
масла АС-8 и отпускают гайку стяжных болтов
мостика, которые завинчивают после затягивания за-
тяжной гайки.
Бели необходимо снять вилку с рамы без разборки
перьев, то разбирают демпфер руля, отворачивают за-
тяжные гайки, 'раоконтривают шайбу, отвинчивают
гайку стержня рулевой колонки и снимают верхнюю
траверсу. Затем поддерживая вилку за нижнюю тра-
версу, отвинчивают гайку подшипника и, подавая вниз,
вынимают стержень рулевой колонки из головки рамы.
Важно при выполнении этой операции не растерять
шарики подшипников колонки. При установке вил«и на
место шарики собирают на солидоле и производят сбор-
ку в обратном порядке.
После установки вилки регулируют затяжку под-
шипников. С этой целью затягивают гайку подшипников
до отказа, а затем отпускают на 1/8—1/6 оборота и, по-
качивая вилку за руль и (наконечники перьев, опреде-
ляют наличие люфта, которого не должно быть.
В результате регулировки В'илка должна поворачи-
ваться без заеданий и больших усилий. После регули-
ровки устанавливают траверсу, затягивают и законтри-
вают гайку, ставят на место амортизатор.

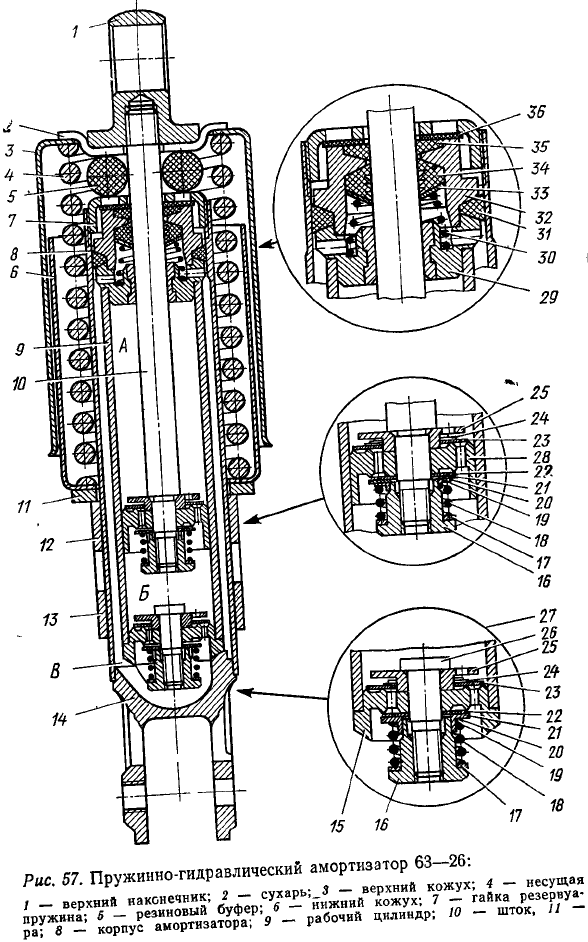

опорное кольцо; 12 — подвижный кулачок; 13 — неподвижный кулачок;
14 — нижний наконечник; 15 — корпус клапана сжатия; 16 — гайка кла-
пана отдачи; 17 — регулировочная шайба; ~18 — пружина клапана отдачи;
19 — шайба клапана отдачи; 20 — тарелка клапана; 21 — диск клапана;
22 — дроссельный диск клапана отдачи; 23 — тарелка впускного клапана;
24 — пружина перепускного клапана; 25 — тарелка перепускного клапана;
26 — стержень клапана сжатия; 27 — клапан сжатия в сборе; 2S — пор-
шень; 29 — направляющая штока; 30 — пружина сальника; 31 — сальник
гайки резервуара; 32 — обойма сальников; 33 — шайба сальника; 34 — ре-
зиновый сальник штока; 35 — войлочный сальник штока; 36 — нажимная
шайба; А, Б, В — полости
95
