Расширенное программирование

Справочник по программированию 02/2011, 6FC5398-2BP40-1PA0

401

Коррекции инструмента

7.1 Память коррекций

Функция

Структура памяти коррекций

Любое поле данных может быть вызвано с помощью номера T и D (кроме "плоских D-

Nr.") и содержит, наряду с геометрическими данными для инструмента, и другие

записи, к примеру, тип инструмента.

Плоская структура номеров D

"Плоская структура номеров D" используется, если управление инструментом

осуществляется вне NCK. В этом случае номера D создаются с соответствующими

кадрами коррекции инструмента без согласования с инструментами.

В программе обработки детали может продолжать программироваться Т. Но этот T не

связан с запрограммированным номером D.

Данные резцов пользователя

Через машинные данные могут быть сконфигурированы данные резцов пользователя.

Следовать указаниям изготовителя станка.

Параметры инструмента

Примечание

Отдельные значения в памяти коррекций

Отдельные значения памяти коррекций P1 до P25 через системные переменные могут

считываться и записываться из программы. Все прочие параметры зарезервированы.

Параметры инструмента $TC_DP6 до $TC_DP8, $TC_DP10 и $TC_DP11, а также

$TC_DP15 до $TC_DP17, $TC_DP19 и $TC_DP20, в зависимости от типа инструмента,

имеют иное значение.

Действует и для фрезерного инструмента для торцового фрезерования 3D

Для наградки зарезервирован тип инструмента

: Не используется SINUMERIK 840D

Номер параметра

инструмента (DP)

Значение системных переменных Примечание

$TC_DP1 Тип инструмента Обзор см. Список

$TC_DP2 Положение резцов Только для токарных

инструментов

Геометрия Коррекция длин

$TC_DP3 Длина 1 Вычисление по

$TC_DP4 Длина 2 типу и плоскости

$TC_DP5 Длина 3

Коррекции инструмента

7.1 Память коррекций

Расширенное программирование

402 Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

Примечания

Для геометрических величин (к примеру, длина 1 или радиус) существует несколько

компонентов записи. Они аддитивно вычисляются в результирующую величину (к

примеру, общая длина 1, общий радиус), которая после активируется.

Не нужным коррекциям присваивается значение ноль.

Геометрия Радиус

$TC_DP6

Радиус 1 / длина 1

Диаметр d

Фрезерный/токарный/

шлифовальный инструмент

Наградка

$TC_DP7

Длина 2 / угловой радиус конической фрезы

Ширина паза b Угловой радиус

Фрезерные инструменты

Наградка

$TC_DP8

Радиус закругления 1 для фрезерных

инструментов

Выступ k

Фрезерные инструменты

Наградка

$TC_DP9

1,3

Радиус закругления 2 зарезервировано

$TC_DP10

Угол 1 торцовая сторона инструмента Конические фрезерные

инструменты

$TC_DP11

Угол 2 продольная ось инструмента Конические фрезерные

инструменты

Износ Коррекция длин и радиуса

$TC_DP12 Длина 1

$TC_DP13 Длина 2

$TC_DP14 Длина 3

$TC_DP15

Радиус 1 / длина 1

Диаметр d

Фрезерный/токарный/

шлифовальный инструмент

Наградка

$TC_DP16

Длина 2 / угловой радиус конической фрезы

Ширина паза b Угловой радиус

Фрезерные инструменты

Наградка

$TC_DP17

Радиус закругления 1 для фрезерных

инструментов

Выступ k

Фрезерование / 3D

торцовое фрезерование

Наградка

$TC_DP18

1,3

Радиус закругления 2 зарезервировано

$TC_DP19

Угол 1 торцовая сторона инструмента Конические фрезерные

инструменты

$TC_DP20

Угол 2 продольная ось инструмента Конические фрезерные

инструменты

Базовый размер/

адаптер

Коррекции длин

$TC_DP21 Длина 1

$TC_DP22 Длина 2

$TC_DP23 Длина 3

Технология

$TC_DP24 Задний угол Только для токарных

инструментов

$TC_DP25 зарезервировано

Номер параметра

инструмента (DP)

Значение системных переменных Примечание

Коррекции инструмента

7.1 Память коррекций

Расширенное программирование

Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

403

Параметры инструмента $TC-DP1 до $TC-DP23 с контурными инструментами

Основное значение и значение износа

Результирующие величины получаются как сумма основного значения и значения

износа соответственно (к примеру, $TC_DP6 + $TC_DP15 для радиуса). К длине

инструмента первого резца кроме этого еще прибавляется базовый размер ($TC_DP21

– $TC_DP23). Дополнительно на эту длину инструмента действуют все другие

величины, которые и у обычного инструмента могут влиять на эффективную длину

инструмента (адаптер, ориентируемый инструментальный суппорт, установочные

данные).

Предельный угол 1 и 2

Предельные углы 1 или 2 относятся к вектору от центра резца к исходной точке резца

соответственно и подсчитываются против часовой стрелки.

Примечание

Параметры инструмента, отсутствующие в таблице, к примеру, $TC_DP7, не

обрабатываются, т.е. их содержание не имеет значения.

Номер параметра

инструмента (DP)

Значение Резцы Dn Примечание

$TC_DP1 Тип инструмента 400 до 599

$TC_DP2 Положение резцов

Геометрия Коррекция длин

$TC_DP3 Длина 1

$TC_DP4 Длина 2

$TC_DP5 Длина 3

Геометрия Радиус

$TC_DP6 Радиус

Геометрия Предельный угол

$TC_DP10 Мин. предельный угол

$TC_DP11 Макс. предельный угол

Износ Коррекция длин и радиуса

$TC_DP12 Износ Длина 1

$TC_DP13 Износ Длина 2

$TC_DP14 Износ Длина 3

$TC_DP15 Износ Радиус

Износ Предельный угол

$TC_DP19 Износ мин. предельный угол

$TC_DP20 Износ макс. предельный угол

Базовый размер/

адаптер

Коррекции длин

$TC_DP21 Длина 1

$TC_DP22 Длина 2

$TC_DP23 Длина 3

Коррекции инструмента

7.2 Аддитивные коррекции

Расширенное программирование

404 Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

7.2 Аддитивные коррекции

7.2.1 Выбор аддитивных коррекций (DL)

Функция

Аддитивные коррекции могут рассматриваться как программируемые при обработке

коррекции процесса. Они относятся к геометрическим данным резца, являясь тем

самым составной частью данных резцов инструмента.

Обращение к данным аддитивной коррекции осуществляется через номер DL (DL:

Location dependent; коррекции относительно соответствующего места использования) и

они вводятся через интерфейс.

Использование

Через аддитивные коррекции возможно исправление обусловленных местом

использования погрешностей размера.

Синтаксис

DL=<номер>

Значение

Команда для активации аддитивной коррекции

<номер>

Через параметр <номер> указывается активируемый аддитивный

блок данных коррекции инструмента.

Примечание

Определение числа и активация аддитивных коррекций осуществляется через

машинные данные ( → Следовать указаниям изготовителя станка!).

Коррекции инструмента

7.2 Аддитивные коррекции

Расширенное программирование

Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

405

Пример

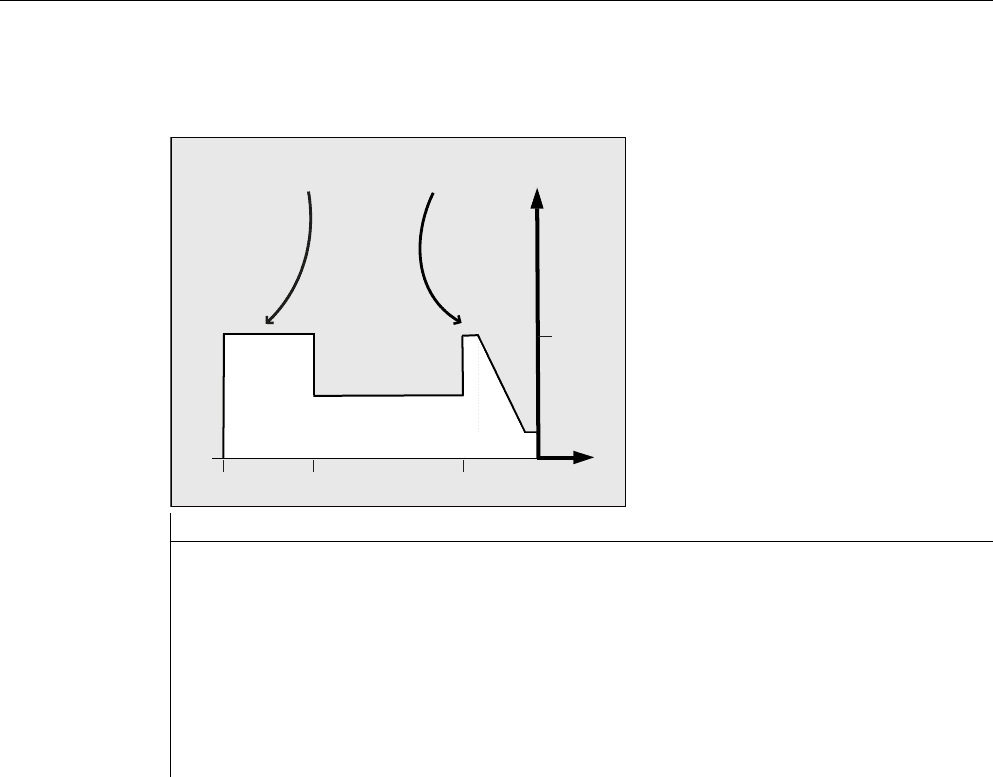

Один и тот же резец используется для 2 гнезд подшипника:

Программный код Комментарий

N110 T7 D7 ; Револьвер позиционируется на место 7. D7 и DL=1

активируются и выводятся в следующем кадре.

N120 G0 X10 Z1

N130 G1 Z-6

N140 G0 DL=2 Z-14 ; Аддитивно к D7 активируется DL=2 и выводится в следующем

кадре.

N150 G1 Z-21

N160 G0 X200 Z200 ; Подвод к точке смены инструмента.

...

̳͙͕͌͘

͏͖͕͎͕͉͇͔͒ͣ͘͏ͦ

̳͙͕͌͘

͏͖͕͎͕͉͇͔͒ͣ͘͏ͦ

  



;

''/ 

'

Коррекции инструмента

7.2 Аддитивные коррекции

Расширенное программирование

406 Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

7.2.2 Определение значений износа и установочных значений ($TC_SCPxy[t,d],

$TC_ECPxy[t,d])

Функция

Значения износа и установочные значения могут считываться и записываться через

системные переменные. При этом логика ориентируется на логику соответствующих

системных переменных для инструментов и резцов.

Системные переменные

Пример

Значение износа длины 1 устанавливается для резца <d> инструмента <t> на значение

1.0.

Параметры: $TC_DP3 (длина 1, для токарных инструментов)

Значения износа: $TC_SCP13 до $TC_SCP63

Установочные значения: $TC_ECP13 до $TC_ECP63

$TC_SCP43 [<t>,<d>] = 1.0

Системная переменная Значение

$TC_SCPxy[<t>,<d>] Значения износа, согласованные через xy с соответствующим

геометрическим параметром, при этом x соответствует номеру

значения износа, а y создает связь с геометрическим

параметром.

$TC_ECPxy[<t>,<d>] Установочные значения, согласованные через xy с

соответствующим геометрическим параметром, при этом x

соответствует номеру установочного значения, а y создает

связь с геометрическим параметром.

<t>: номер T инструмента

<d>: номер D резца инструмента

Примечание

Определенные значения износа и установочные значения прибавляются к

геометрическим параметрам и прочим параметрам коррекции (номер D).

Коррекции инструмента

7.2 Аддитивные коррекции

Расширенное программирование

Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

407

7.2.3 Удаление аддитивных коррекций (DELDL)

Функция

С помощью команды DELDL аддитивные коррекции для резца инструмента удаляются

(освобождение памяти). При этом удаляются как определенные значения износа, так и

установочные значения.

Синтаксис

DELDL[<t>,<d>]

DELDL[<t>]

DELDL

<состояние>=DELDL[<t>,<d>]

Значение

DELDL

Команда для удаления аддитивных коррекций

<t>

номер T инструмента

<d>

номер D резца инструмента

DELDL[<t>,<d>]

Удаляются все аддитивные коррекции резца <d> инструмента

<t>.

DELDL[<t>]

Удаляются все аддитивные коррекции всех резцов инструмента

<t>.

DELDL

Удаляются все аддитивные коррекции всех резцов всех

инструментов блока TO (для канала, в котором программируется

команда).

<состояние>

Состояние удаления

Величина: Значение:

0 Удаление было выполнено успешно.

- Удаление не было выполнено (если

параметрирование обозначает точно один резец),

или удаление было выполнено не полностью (если

параметрирование обозначает несколько резцов).

Примечание

Значения износа и установочные значения активных инструментов не могут быть

удалены (поведение аналогично удалению D или данных инструмента).

Коррекции инструмента

7.3 Коррекция инструмента - специальная обработка

Расширенное программирование

408 Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

7.3 Коррекция инструмента - специальная обработка

Функция

С помощью установочных данных SD42900 bis SD42960 можно управлять

нормированием знаков для длины инструмента и износа.

Это же относится к поведению компонентов износа при отражении гео-осей или при

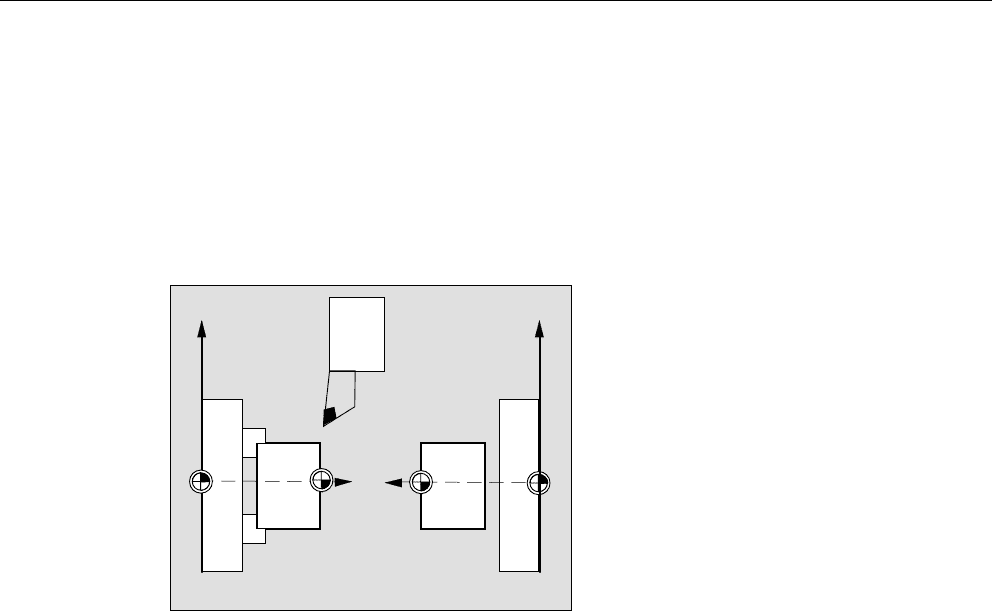

смене плоскости обработки, а также к температурной компенсации в направлении

инструмента.

Значения износа

Если ниже имеются ссылки на значения износа, то под ними понимается сумма самих

значений износа ($TC_DP12 до $TC_DP20) и суммарных коррекций со значениями

износа ($SCPX3 до $SCPX11) и установочными значениями ($ECPX3 до $ECPX11).

Подробности по суммарным коррекциям см.:

Литература:

Описание функций "Управление инструментом"

Установочные данные

Литература

Описание функций "Основные функции"; Коррекция инструмента (W1)

Установочные данные Значение

SD42900 $SC_MIRROR_TOOL_LENGTH Отражение компонентов длин инструмента и

компонентов базового размера.

SD42910 $SC_MIRROR_TOOL_WEAR Отражение значений износа компонентов

длин инструмента.

SD42920 $SC_WEAR_SIGN_CUTPOS Нормирование знака компонентов износа в

зависимости от положения резца.

SD42930 $SC_WEAR_SIGN Инвертирует знаки размеров износа.

SD42935 $SC_WEAR_TRANSFORM Преобразование значений износа.

SD42940 $SC_TOOL_LENGTH_CONST Согласование компонентов длин

инструмента с гео-осями.

SD42950 $SC_TOOL_LENGTH_TYPE Согласование компонентов длин

инструмента независимо от типа

инструмента.

SD42960 $SC_TOOL_TEMP_COMP Значение температурной компенсации в

направлении инструмента. Действует и при

наличии ориентации инструмента.

Коррекции инструмента

7.3 Коррекция инструмента - специальная обработка

Расширенное программирование

Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

409

Дополнительная информация

Активация измененных установочных данных

Новое нормирование компонентов инструмента при изменении описываемых

установочных данных активируется только при следующем выборе резца инструмента.

Если инструмент уже активен и необходимо активировать измененное нормирование

данных этого инструмента, то требуется заново выбрать этот инструмент.

Это же относится и к случаю, когда изменяется результирующая длина инструмента,

т.к. было изменено состояние отражения оси. Для активации измененных компонентов

длин инструмента необходимо заново выбрать инструмент после команды отражения.

Ориентируемые инструментальные суппорты и новые установочные данные

Установочные данные SD42900 до SD42940 не действуют на компоненты возможно

активного ориентируемого инструментального суппорта. Но инструмент всегда

включается со всей своей результирующей длиной (длина инструмента + износ +

базовый размер) в расчет с ориентируемым инструментальным суппортом. При

расчете результирующей общей длины учитываются все изменения, вызванные

установочными данными; т.е. векторы ориентируемого инструментального суппорта не

зависят от плоскости обработки.

Другие возможности использования

Использование функциональности ориентируемого инструментального суппорта имеет

смысл и тогда, когда на станке не предусмотрено физической возможности вращения

инструментов, но жестко установлены инструменты с различной ориентацией. В этом

случае измерение инструментов может осуществляться унифицировано в первичной

ориентации, а релевантные для обработки размеры получаются через вращения

виртуального инструментального суппорта.

Примечание

Часто при использовании ориентируемого инструментального суппорта имеет смысл

определить все инструменты для не отраженной основной системы, включая те,

которые используются только при зеркальной обработке. Тогда при обработке с

отраженными осями инструментальный суппорт поворачивается таким образом, что

фактическое положение инструмента описывается правильно. В этом случае все

компоненты длин инструмента автоматически действуют в правильном направлении,

поэтому управление нормированием отдельных компонентов через установочные

данные в зависимости от состояния отражения отдельных осей становится ненужным.

Коррекции инструмента

7.3 Коррекция инструмента - специальная обработка

Расширенное программирование

410 Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0

7.3.1 Отражение длин инструмента

Функция

При установочных данных SD42900$SC_MIRROR_TOOL_LENGTH и

SD42910$SC_MIRROR_TOOL_WEAR, отличных от нуля, возможно отражение

компонентов длин инструмента и компонентов базовых размеров со значениями износа

их соответствующих осей.

SD42900 $SC_MIRROR_TOOL_LENGTH

Установочные данные отличны от нуля:

Компоненты длин инструмента ($TC_DP3, $TC_DP4 и $TC_DP5) и компоненты базовых

размеров ($TC_DP21, $TC_DP22 и $TC_DP23), соответствующие оси которых

отражены, также отражаются - через инверсию знака.

Значения износа при этом не отражаются. Если они также должны быть отражены, то

должны быть установлены установочные данные

SD42910$SC_MIRROR_TOOL_WEAR.

SD42910 $SC_MIRROR_TOOL_WEAR

Установочные данные отличны от нуля:

Значения износа компонентов длин инструмента, соответствующие оси которых

отражены, также отражаются - через инверсию знака.

=

:

=

0

:



;

:&6

'͘6/

;

:&6

'͘6/

'
