Коррекции инструмента
7.11 Изменение данных резцов у вращающихся инструментов (CUTMOD)
Расширенное программирование
Справочник по программированию, 02/2011, 6FC5398-2BP40-1PA0
461
Системные переменные
Доступны следующие системные переменные:
Все переменные главного хода ($AC_CUTMOD_ANG, $AC_CUTMOD и $AC_CUT_INV)
могут считываться в синхронных действиях. Обращение по чтению из предварительной
обработки создает останов предварительной обработки.
Системные переменные Значение
$P_CUTMOD_ANG /
$AC_CUTMOD_ANG
Выводит (не округленный) угол в активной плоскости обработки,
положенный в основу для изменения данных резцов (положение
резцов, направление резания, задний угол и угол зажима) у
активированных с CUTMOD или $SC_CUTDIRMOD функций.
$P_CUTMOD_ANG относятся к актуальному состоянию на
предварительной обработке, $AC_CUTMOD_ANG - к актуальному
кадру главного хода.
$P_CUTMOD /
$AC_CUTMOD
Считывает актуальное действительное значение,
запрограммированное последним с помощью команды CUTMOD
(номер инструментального суппорта, для которого необходимо
активировать изменение данных резцов).
Если последнее запрограммированное значение CUTMOD =-2
(активация с актуальным активным ориентируемым
инструментальным суппортом), то в $P_CUTMOD возвращается не
значение -2, а номер активного на момент программирования
ориентируемого инструментального суппорта.
$P_CUTMOD относятся к актуальному состоянию на
предварительной обработке, $AC_CUTMOD - к актуальному кадру
главного хода.
$P_CUT_INV /
$AC_CUT_INV

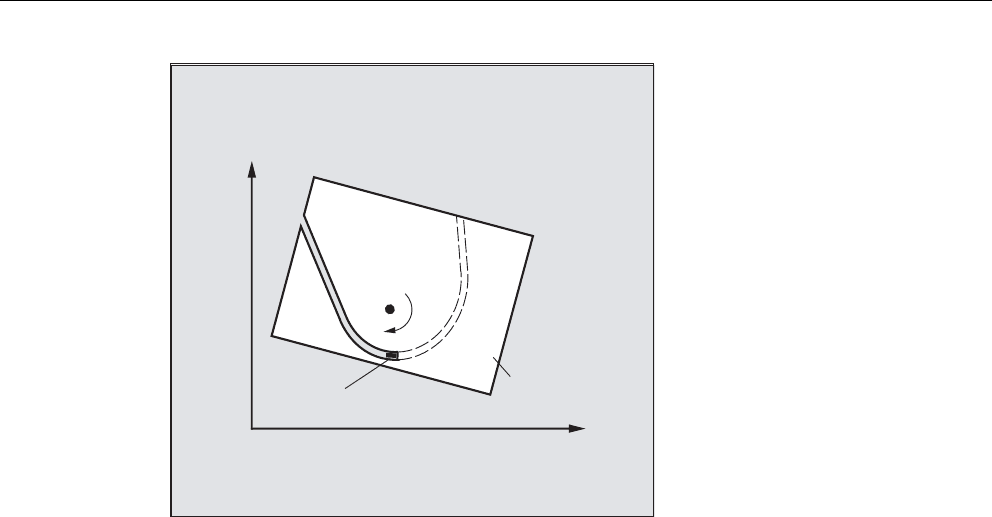

Выводит значение TRUE, если инструмент повернут таким образом,
что необходима инверсия направления вращения шпинделя. Для
этого в кадре, к которому относится соответствующая операция
чтения, должны быть выполнены следующие четыре условия:
1. Активен токарный или шлифовальный инструмент
(типы инструмента 400 до 599 и/или
SD42950$SC_TOOL_LENGTH_TYPE=2).
2. Управление резцами было активировано посредством языковой
команды CUTMOD .
3. Активен ориентируемый инструментальный суппорт,
обозначенный через числовое значение из CUTMOD .
4. Ориентируемый инструментальный суппорт поворачивает
инструмент вокруг оси в плоскости обработки (обычно ось C)
таким образом, что результирующая нормаль резца инструмента
повернута более чем на 90° к исходному положению (обычно
180°).
Если минимум одно из названных условий не выполнено, то
содержание переменной FALSE. Для инструментов, положение
резцов которых не определено, значение переменной всегда FALSE.
$P_CUT_INV относятся к актуальному состоянию на
предварительной обработке, а $AC_CUT_INV - к актуальному кадру
главного хода.
