торф перемещают от картовых канав к центру карты. Границу мелкозалежной площади в

пределах карт обозначают на местности створными вехами, С двух сторон карты (вдоль канав)

устанавливают вешки с указанием их номера и мощности разрабатываемого слоя торфа,

определенной по материалам контрольно-зондировочного бурения.

Для обеспечения фронта работы экскаватора и транспортных средств на

всей площади карты

разработки производятся вырубка и вывоз за пределы месторождения деревьев и кустарника.

После завершения подготовительных работ удаляют верхний, непригодный для лечебного

использования слой торфа мощностью 0,2 - 0,3 м. Очес и дернину снимают на ширину двух-

трех полос выработки (20 - 30 м). Перемещенный очес укатывают трактором за два-три

прохода. Полученная таким образом

насыпь служит в дальнейшем транспортной полосой. Работы

выполняют бульдозером.

Разработку торфа на первоочередном участке начинают в его южной части вдоль картовой

канавы в направлении от магистрального канала к берегу торфяника. Образующийся карьер

является своего рода продолжением магистрального канала, что способствует быстрому отводу

фильтрующейся в него воды. Дальнейшую разработку производят параллельно отработанному

карьеру

Разработку торфа по полосам выработки производят экскаватором типа с драглайном. Пласт

торфа разрабатывают на всю полезную глубину сплошным забоем боковым проходом экскаватора

при прямом и обратном ходе. Откосы карьеров выполняют с противообвальным заложением, что

способствует также снижению влагосодержания в пласте и его уплотнению в результате

фильтрования. Добытый из карьера торф

грузят экскаватором на тракторный прицеп и вывозят

к месту использования в лечебных целях.

444

Очистка грязей от механической засоренности и их размельчение. Засоренность грязей

частицами крупнее 0,25 мм не должна превышать 3%, при большем их содержании грязи

необходимо подвергать очистке.

Многие из эксплуатируемых в настоящее время месторождений грязей, обладающих высокими

лечебными свойствами, значительно засорены

. Например, иловые грязи озера Лунева (курорт

Хилово) засорены мелкой ракушкой, что делает их шероховатыми и тем самым влияет на их

лечебные свойства.

В грязях курорта Саки вследствие неблагополучного водно-солевого режима озера

образовались крупные кристаллы гипса. Засоренность грязей подобными кристаллами вызывает

мелкие ранения на теле больного, а при их использовании

в нагретом состоянии - ожоги.

На курортах Тинаки, Эльтон и ряде других использование высокосоленых иловых грязей,

засоренных кристаллами галита, вызывает точечные ожоги на коже. На курорте Красноусольск,

где лечебные грязи добывают в заводях реки Усолки, речные наносы значительно засоряют

грязи, делая их грубыми, а в ряде случаев полностью непригодными для использования.

На

большинстве отечественных грязевых курортов грязи очищают вручную в небольших

количествах (для гинекологических, ректальных процедур) с помощью мелких сит, способных

удерживать частицы крупнее 0,8 мм. Для этих же целей также вручную небольшие объемы

грязей пропускают через марлю. В ряде случаев для грубой очистки грязей применяют

небольшие, шнековые аппараты с сетками. На курорте

Саки используют вибросита

промышленного типа небольшой производительности, а также дробят кристаллы гипса шнековой

машиной.

Очистка грязей фильтрованием осуществляется через фильтры различных систем под давлением.

Грязь, прошедшая через фильтры, не имеет включения крупнее 0,2 мм. Необходимо отметить,

что фильтры быстро засоряются и требуют трудоемкой механической очистки.

Эффективность очистки грязей на центрифуге исследовалась на

базе иловых грязей Сакского

месторождения. Практически очищалось 25 - 30% объема загруженной грязи. Применяют и

способы очистки грязей с помощью вибросита и очистку с одновременным подогревом.

Использование для добычи и транспортировки грязей в виде грязевой пульпы с последующей

седиментацией в бассейнах-отстойниках дает возможность производить и их очистку в

устройствах, основанных на принципе гравитационной сегрегации в доедке.

445

Размельчение торфяных грязей заключается в их разрыхлении и разделении на такие зерна,

которые после смешения с водой при температуре 60 "С создают однородную массу. Считается,

что размер зерен размельченных грязей не должен превышать 4 мм, а оптимальный равен 2 мм.

Для размельчения торфа при приготовлении лечебных

грязей используют промышленные

мясорубки, выпускаемые отечественной промышленностью. На зарубежных курортах применяют

специально созданные для этих целей машины (например, мельницу Фридриха и мельницу

Иротки).

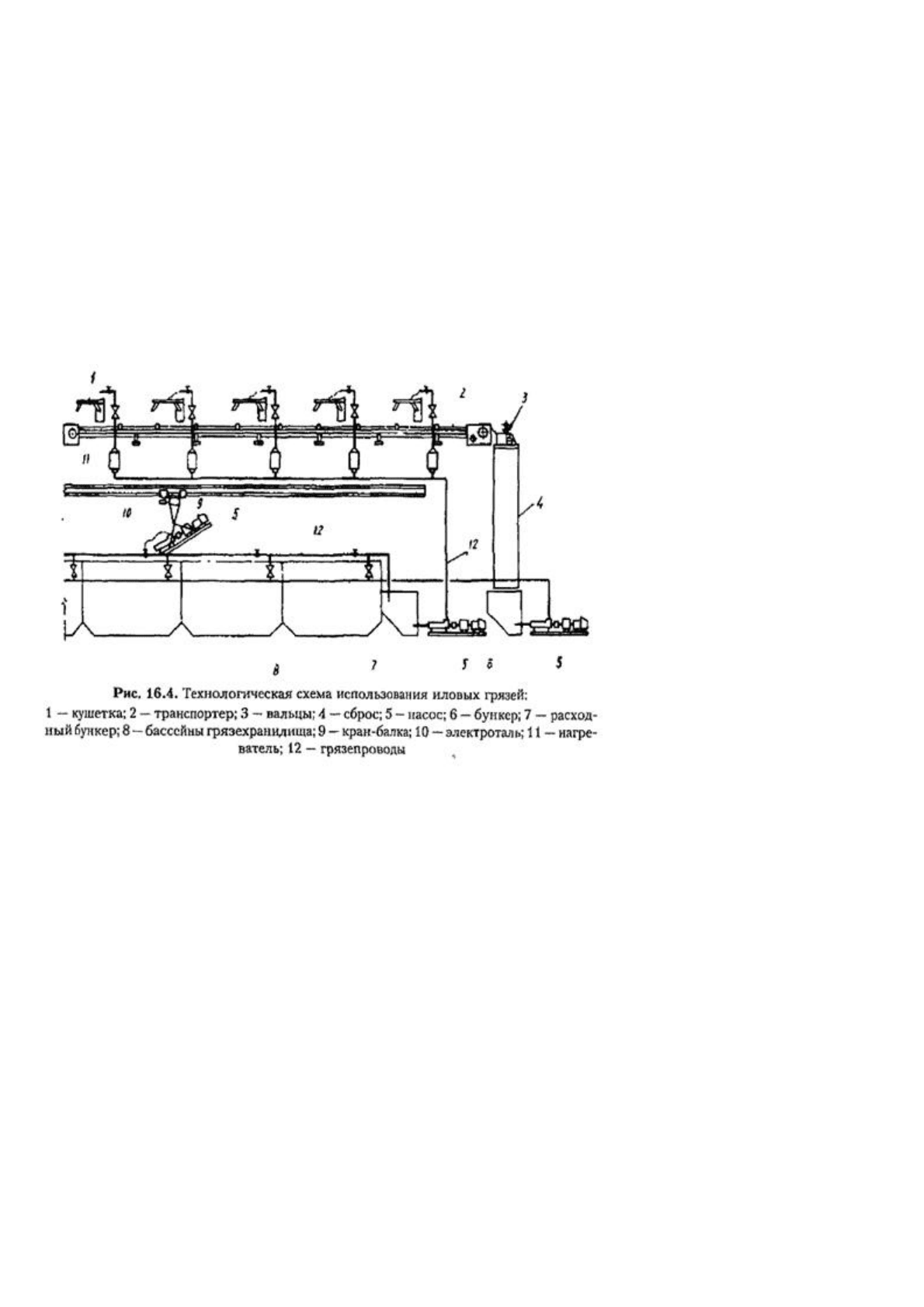

Механизация трудоемких процессов в грязелечебницах. Свежие иловые грязи из самосвалов или

вагонеток выгружают в грезе-хранилище, обычно размещаемое под техническим этажом

грязелечебницы (рис. 16.4).

Бассейны грязехранилища располагают в

несколько рядов. Над ними устанавливают подкрановый

путь для перемещения кран-балки с тельфером. Подъем грязей из бассейнов производят с

помощью передвижного винтового насоса, подвешиваемого на тельфере. Всасывающий патрубок

насоса погружают под уровень грязей. Подвеска на тельфере дает возможность опускать насос

по мере снижения уровня грязей в хранилище. Насосом грязи перекачивают по

гибкому шлангу

в про-

446

межуточный бункер, из которого другим винтовым насосом их подают по трубопроводу к местам

потребления Для подачи на кушетку грязи проходят через теплообменник, где нагреваются до

заданной температуры.

Из грязехранилища торфяные грязи забирают грейфером, подвешенным на тельфере, и подают в

волчок, где они размельчаются и смешиваются с

минеральной водой. Затем грязи поступают в

расходный бункер и далее к месту проведения процедуры.

Термоподготовку пелоидов осуществляют в емкостных теплообменниках (реакторах с якорными

мешалками, обогреваемых паром, который подают в рубашки реактора) и в проточных

нагревателях.

Применяют специально изготовленные проточные нагреватели, а также используют установки на

базе смесителей, предназначенных для приготовления

бетона или цементного раствора.

Более четверти курортов нашей страны имеют ограниченный запас грязей, который при

однократном применении может быть использован менее чем за 10 лет. Такие известные

курорты, как Анапа, Геленджик, не имеют своей грязевой базы.

едостаточная обеспеченность

многих курортов лечебными грязями обусловливает необходимость в их регенерации для

повторного использования.

Иловые грязи хранят в течение трех-шести месяцев в емкостях под слоем рапы в определенных

условиях. При этом происходят уплотнение грязей, отделение излишней (несвязанной) воды,

восстановление и накопление сульфатов, восстановление окислительных сульфидных соединений

и закисного железа,- самоочищение

благодаря бактерицидным свойствам грязей от попавшей в

них патогенной микрофлоры. В период восстановления физико-

имических свойств грязей в них

накапливается сероводород в результате процесса биохимической сульфатредукции,

протекающего в анаэробных условиях и сопровождаемого изменением количества сульфатов и

нарастанием щелочности.

Источниками образования органических веществ, которые в свою очередь наряду с сульфатами

являются источниками образования сероводорода (H2S), служат фито-и зоопланктон,

водоросли, остатки высших растений и др., разлагающиеся в

результате биопроцессов с

образованием различных продуктов, в том числе подвижных органических веществ (летучие

жирные кислоты, углеводы, аминокислоты и др.). В результате этих процессов образуются

также органические молекулы гуминовых веществ (битумов), состоящих из сложной смеси

органических соединений и др. Свободные гуминовые вещества являются обычно гидрофидьными

коллоидами, которые спрсобны образовывать

447

коллоидные растворы

, а следовательно, могут влиять на физические свойства пелоидов.

Процесс регенерации пелоидов изучен пока недостаточно, поэтому единой методики для

расчета регенерационных бассейнов не существует.

Вместимость регенерационных бассейнов определяется числом процедур и размером потерь

грязей при их использовании (при обмыве больных, мытье брезентов и при

транспортировании). В зависимости от технологической схемы, принятой

на курорте, эти

потери могут составлять от 10 до 60%.

В среднем расход грязи на одну процедуру составляет: 20 л для желудочно-кишечного

профиля, 30 л для опорно-двигательного профиля, 5 л для электропроцедур.

Толщина слоя грязей в бассейне должна составлять 1,6 - 1,8 м, но не более 2 м. Грязи

заливают слоем (0,2 - 0,3 м) минеральной воды или искусственного рассола. Борт

бассейна

должен возвышаться над уровнем воды на 0,3 - 0,4 мЛри сроке регенерации три месяца обычно

устраивают 11 бассейнов, в том числе один для рапы, один свободный и один для свежей

грязи. Наиболее приемлемы бассейны, рассчитанные на 10 - 12-дневное потребление грязи.

Сроки регенерации грязей из отдельных месторождений различаются, но в среднем составляют:

для иловых грязей

два-три месяца, для торфяных грязей от четырех месяцев до пяти лет.

16.5. Транспортировка минеральных вод и пелоидов

Минеральные воды (вязкие жидкости), как правило, термальны, химически агрессивны,

газонасыщены и при определенных условиях склонны к активному отложению солей на стенках

труб, фитингов, устройств и приборов. Лечебные грязи (неньютоновские жидкости) также

химически активны, абразивны, газонасыщены, перемешаются по трубам подогретыми до

требуемых температур, что изменяет их вязкостные свойства.

Транспортировка минеральных вод и

пелоидов является технологическим -звеном как основного

лечебного процесса, так и подготовительных процессов.(отвод использованных минеральных

вод, удаление грязевых смывных гидросмесей, подача использованных грязей на регенерацию и

др.). В связи с этим удельный вес гидравлического транспорта в балънеотехнике очень

высок, а параметры гидравлических систем чрезвычайно разнообразны.

На пути от источника до места

использования минеральные воды соприкасаются с насосами,

трубопроводами и бальнеотехнической

448

медицинской аппаратурой. Под влиянием внешних воздействий качество воды может изменяться,

что необходимо учитывать при проектировании бальнеотехнических систем, особенно если в

минеральной воде растворены биологически активные компоненты.

Проектирование минералопроводов следует осуществлять в соответствии с действующими

СНиПами. При этом необходимо:

и материал для труб выбирать с учетом коррозионных свойств минеральной воды и

требований экономики;

н при гидравлическом расчете минералопроводов принимать во внимание минерализацию и

температуру воды, а также ее газонасыщенность;

н предусмотреть обработку воды с целью предотвращения или уменьшения солеотложений;

и намечая прокладку полимерных труб, в первую очередь учитывать их назначение;

и предусмотреть применение специальной запорной и водоразборной арматуры и фитингов.

Из существующих полимерных материалов для изготовления минералопроводов наиболее широко

используют термопласты: полиэтилен низкой плотности - ПНП (высокого давления),

полиэтилен высокой плотности - ПВП (низкого давления), поливинилхлорид - ПВХ и другие

полимерные и синтетические материалы.

Минералопроводы для газонасыщенных вод не должны иметь резких изменений по

трассе в

горизонтальной и вертикальной плоскостях и резких изменений диаметра. Сборные резервуары

необходимо располагать как можно ближе к ванным зданиям и питьевым галереям.

Трубопроводы для подачи минеральных вод к заводам розлива и к питьевым галереям

изготовляют из некорродируюших материалов и укладывают в закрытых проходных или

полупроходньгх коллекторах. В ходе эксплуатации

трубопроводов и коллекторов не реже 1

раза в месяц следует производить проверку их состояния, с обязательным участием главного

инженера завода или курорта и санитарного врача.

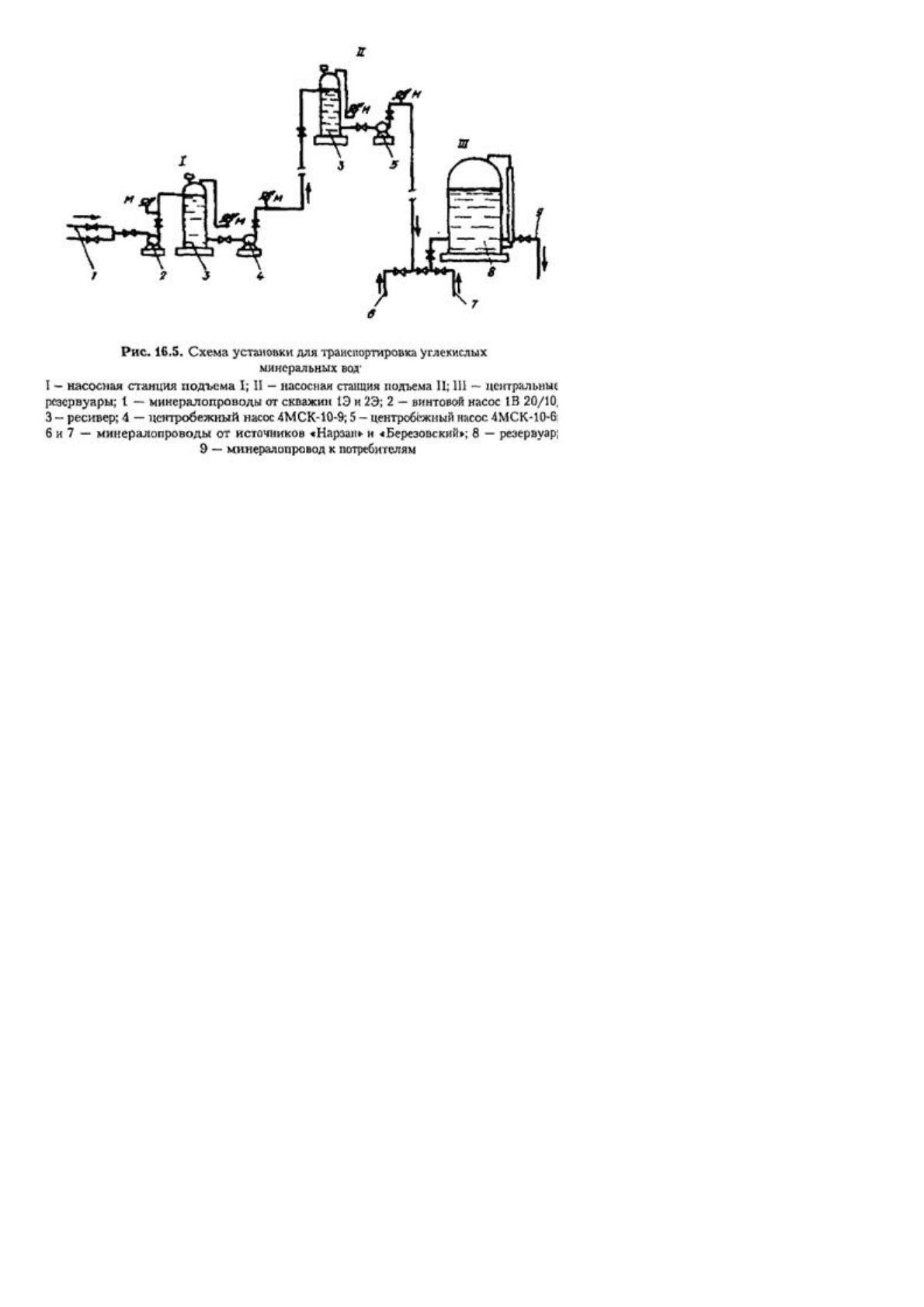

Примером решения задачи транспортировки минеральной воды на большие расстояния является

подача Кумской углекислой минеральной воды по минералопроводу протяженностью 45 км в

центральные резервуары Кисловодска (рис. 16.5). На курорте Кисловодск

для баль-

неопроцедур используют минеральные води источника «Нарзан» (центральный участок

Кисловодского месторождения), скважины 7Б (Березовский участок) и скважин 1Э, 2Э (Кумское

месторождение).

Из источника «Нарзан» производился нерегулируемый отбор минеральной воды в пределах 1700

- 2047 м/сут. Минеральная вода

449

источника содержит 1,2 - 1,5 г/л растворенной двуокиси углерода при температуре 13 - 14 °

С.

Скважина 7 Б эксплуатировалась периодически

со среднегодовым расходом воды 139 - 84

м3/сут. Минеральная вода скважины содержит 1,8 г/л растворенной двуокиси углерода, а в

ряде случаев и меньше. Для подачи минеральной воды вместе со спонтанным газом из скважин

1Э и 2Э Кумского месторождения на насосной станции подъема I установлены одновинтовые

объемные насосы, поскольку центробежные насосы не приспособлены для

подачи газожидкостной

смеси.

При движении газожидкостной смеси вдоль винта спонтанный газ вследствие повышения

давления растворялся в минеральной воде. Для сглаживания пульсации при поступлении

газожидкостной смеси из скважин после винтовых насосов были установлены ресиверы. Из них

минеральную воду, перенасыщенную углекислым газом, забирали центробежными насосами и

подавали по напорному минералопроводу до насосной станции подъема II. Оттуда

воду

перекачивали с помощью центробежных насосов в центральные резервуары Кисловодского

450

курорта. Чтобы центробежные насосы, установленные в насосных станциях подъемов I и II,

стабильно подавали минеральную воду, был обеспечен перевод спонтанного газа в

растворенное состояние. Это достигалось повышением давления перед центробежными насосами

до (2,3-3) х 103 Па (при 13 "С).

На насосной станции подъема II после смешения

минеральных вод двух скважин (1Э и 2Э)

фиксировалось 7,3 г/л углекислого газа. Кумекая минеральная вода (300 м3/сут)

оступала в

здание центральных резервуаров, где смешивалась с минеральной водой источника

«Нарзан» (1,4 г/л растворенной двуокиси углерода - СОа) и «Березовский» (1,8 г/л С02).

В центральные резервуары емкостью 1000 м3 поступала уже смешанная минеральная вода. Из

резервуаров вся минеральная вода, предназначенная для водолечебниц курорта, выходила с

единым содержанием растворенной двуокиси углерода 1,9 - 2,1 г/

л (при 9 °С), После пуска

опытно-промышленной установки такое содержание СОа стабильно сохранялось в центральных

резервуарах,

Готовые минеральные воды в Главных нарзанных и Октябрьских ваннах содержали в среднем

1,45 г/л растворенной двуокиси углерода, т.е. было достигнуто ее оптимальное содержание.

При транспортировке газонасыщенных минеральных вод необходимо учитывать и тепловые

процессы,

происходящие при движении воды по трубопроводу, так как они определяют характер

изменения температуры воды по длине трубопровода, а температура воды воздействует на

карбонатное и углекислотное равновесие в ней, а также на объемно-

асходное газосодержание

в смеси, структуру потока и др.

При расчете внутренних минералопроводов потери напора на преодоление местных

сопротивлений следует принимать в размере 30% потерь напора по длине труб, В

минералопроводах больших диаметров, где применяют сварные фасонные части, потери напора

возрастают из-за наличия швов от сварки, уменьшающего живое сечение. В связи с

этим при

применении сварных фасонных частей следует принимать потери напора в местных

сопротивлениях до 50% потерь напора по длине труб.

В процессе проектирования очень важно правильно оценить потери давления при

транспортировке разжиженных и кондиционных лечебных грязей, особенно в отношении

магистралей большой протяженности.

Разделение грязей на разжиженные и кондиционные довольно условно. В той или иной степени

разжиженные грязи подаются по трубо-

451

проводам при гидромеханизированной добыче, очистке от механической засоренности

(частицами крупнее

0,25 мм), сбросе отработанных грязей на регенерацию, искусственном

приготовлении и т.д. В бальнеогрязевых хозяйствах транспортируют высококонцентрированные

кондиционные грязи, подвергая их в процессе транспортировки механической обработке и

термоподготовке. В одних случаях чрезмерно плотные грязи нуждаются в предварительном

разжижении, в других -наоборот, в уплотнении (обезвоживании). Уменьшение влажности на

несколько процентов может привести

к увеличению потерь давления в несколько раз (при

прочих равных условиях), и наоборот.

В настоящее время принято подразделять грязи на разжиженные и кондиционные по показателю

ркр = 1200 кг/м3. Этот показатель удобен тем, что на практике часто используются грязи

различных месторождений при ркр > 1200 кг/м3. Кроме того, концентрация, соответствующая

ркр = 1200 кг/м

3, определяет вторую критическую концентрацию, при которой грязевые

гидросмеси приобретают новое качественное состояние, характерное для

высококонцентрированных вязкопластичных субстанций.

Исследования, проведенные В.П. Евстафьевым, показали, что при транспортировке иловых

лечебных грязей по напорным трубопроводам наиболее оптимален стационарный структурно-

ламинарный (квазиламинарный) режим течения.

Гидравлические системы грязелечебниц можно отнести к категории внутрицеховых. Они

отличаются

сравнительно небольшой протяженностью линейной части (до 200-300 м) и высокой

насыщенностью напорных трубопроводов (диаметром 150 - 100 - 50 мм) различными фасонными

частями и специальными, в частности для нагрева пелоидов, устройствами и

приспособлениями. Анализ проектируемых и действующих бальнеотехнических гидравлических

систем показал, что на каждые 100 м напорных трубопроводов приходится до 18 - 20

фасонных частей, большей частью одно- или двухсекционных отводов

и нагревательных

устройств.

По внутренним трубопроводам транспортируют пелоиды как минерального (ркр до 1800 кг/м3),

так и геоорганического происхождения (ркр <, 1000 кг/м3).

Потери напора в местных сопротивлениях при проектировании бмшдаехмжчешюс систем до

настоящего времени принимаются равной 70% линейных, независимо от их конструктивных

особенностей и взаимного расположения в схеме напорных трубопроводов. Однако опыт

эксплуатации ряда действующих систем показывает, что фактические наличия потерь напора в

местных сопротивлениях превышают

4S2

принимаемые для проектирования более чем в 2 раза. В результате этого характеристики

систем не соответствуют расчетным, что приводит к снижению их надежности.

16.6. Бальнеотехнические сооружения и устройства

Каптажи минеральных вод. Каптажи минеральных вод сооружают в целях рациональной

эксплуатации этих вод, организации наблюдений за режимом источников, обеспечения защиты

источников от загрязнения и устранения возможности подтока поверхностных или грунтовых

вод. Основным требованием, предъявляемым к каптажным сооружениям, является максимальное

сохранение физико-химического состава и бальнеологических свойств минеральных вод,

выводимых источниками.

практике различают две разновидности каптажа:

1. 1) сооружение для захвата естественного выхода минеральной воды;

2. 2) сооружение, посредством которого минеральные воды выводятся в наиболее удобном

месте с наиболее целесообразной глубины.

К каптажным сооружениям относятся буровые скважины, шахтные колодцы, горизонтальные

водосборы (штольни), каптажи поверхностных источников.

Тип каптажа определяется конкретными гидрогеологическими условиями, специфическим физико-

химическим составом воды, а также заданными количественными и качественными ее

параметрами. Для выбора типа каптажа необходимо знать генезис данной воды, тщательно

изучить геологию участка

, иметь результаты измерений параметров источника за возможно

больший период, В пределах артезианских бассейнов наиболее целесообразно осуществлять

каптаж минеральных вод буровыми скважинами различной глубины, заложенными до водоносного

пласта, В условиях горных местностей можно рекомендовать каптаж углекислых, радоновых и

других типов вод в виде буровых скважин, расположенных в штольнях с целью срезки

уровня в

скважинах и увеличения их дебита, или горизонтальные водосборы в штольнях при малой

глубине залегания и небольшой мощности водоносного пласта. Для вод, формирующихся На

небольшой глубине в четвертичных отложениях и в коре выветривания, например, железистых,

радоновых, а также для напорных и слабонапорных вод при ограниченной глубине их залегания

можно использовать

каптажи в виде щахтных колодцев. Подобные колодцы следует применять и

при каптаже поверхностного восходящего источника, Каптаж нисходящего источника надлежит

осуществлять подземной камерой обычного типа, обеспечив при этом улавливание всех струй

выходящей на поверхность воды.

453

При каптаже буровыми скважинами минеральные воды самоизливаются или статический уровень

минеральной воды находится ниже поверхности земли,

а значит,

оду необходимо поднимать на

эту поверхность.

При эксплуатации фонтанирующих газонасыщенных минеральных вод в ряде случаев может

наблюдаться пульсирующий режим работы скважины. Пульсации можно избежать при помощи

телескопической колонны труб с последовательно уменьшающимися кверху сечениями или

регулированием выпуска. Если при эксплуатации газонасыщенных минеральных вод их уровень

не может подняться выше устья под

действием гидростатического давления, необходимо

применить искусственное возбуждение откачкой, которая дает импульс для проявления

подъемной силы газа и возобновления естественного газлифта.

В любом случае каптаж должен обеспечить водозабор, контроль режима и рациональное

распределение минеральной воды.

Устройство элементов каптажа различно для газонасыщенных минеральных вод, для вод, не

содержащих спонтанных газов, и при

принудительной подаче минеральных вод на дневную

поверхность.

Устье скважины для самоизливающихся минеральных вод оборудуют оголовком, который должен:

** обеспечивать нормальную эксплуатацию скважин при различных режимах;

** быть устойчивым к коррозионному действию минеральных вод;

** обеспечивать режимные наблюдения;

** обеспечивать свободной доступ в ствол скважины в случае необходимости ее

ремонта;

** быть простым и удобным для компоновки и монтажа в производственных условиях.

Основными параметрами режимных наблюдений являются дебит, температура,.уровень,

химический состав и санитарное состояние источника. Для газосодержащих минеральных вод

рекомендуется проведение дополнительных наблюдений за дебитом газа и его качественным

составом,.для фонтанирующих скважин - за критическим дебитом воды, при котором

происходит

обрыв струи и прекращается самоищлив, и выпадением солей в осадок на устье

скважины и в оголовке.

При малых напорах воды на устье скважины для обеспечения самоиздива можно устанавливать

задвижки или вентиля и патрубки на горизонтальном участке оголовка. Колено в этом случае

присоеди-

454

няется непосредственно к устью скважины. На горизонтальном участке оголовка устанавливают

водомер для замера дебита воды, выводимой скважиной. В соответствии с требованиями,

предъявляемыми к измерительным устройствам, перед водомером предусматривается

прямолинейный участок протяженностью не менее шести-восьми диаметров оголовка. Калибр

водомера подбирают в зависимости от дебита скважины, С целью проверки точности работы

водомеров

целесообразно подвергать их тарировке. Для этого на оголовке скважины

рекомендуется устраивать обводную линию, а также мерную емкость, размеры которой

определяют исходя из производительности скважины за 30 - 60 с. Измерение основных

параметров режимных наблюдений можно автоматизировать.

При эксплуатации газонасыщенных вод по восходящему трубопроводу сохраняется обычная схема

оголовка, так как в этом случае выделяющийся

из воды спонтанный газ может быть отделен в

сборном резервуаре или газоотделителе. При транспортировке газонасыщенных минеральных вод

по нисходящему трубопроводу в его верхних точках, соответствующих изгибам трассы, могут

создаваться газовые пробки, что значительно ухудшает пропускную способность трубопровода.

В этом случае наиболее эффективным решением является установка газоотделителя у оголовка

скважины. При эксплуатации

метановых вод образуются взрывоопасные соединения метана с

воздухом, поэтому метан, содержащийся в минеральной воде, во всех случаях следует

отделять в газоотделителе и удалять за пределы надкаптажного здания.

В газоотделителе от двухфазного потока отделяется спонтанный газ и часть растворенного

газа, концентрация которого превышает растворимость газа при парциальном давлении,

авном

давлению в конце трубопровода. Водомер в этом случае переносят на трубопровод после

газоотделителя, Газоотделитель оборудуют переливной трубой для обеспечения определенного

соотношения между водной и газовой фазами, которое обеспечивает возможность отделения

спонтанного газа и десорбции из воды необходимого количества растворенного газа. Кроме

того, газоотделитель оборудуют дыхательным клапаном, отрегулированным на определенное

давление

, и патрубками для замера дебита газа и установки манометра.

455

Водогрязелечебницы. Основным назначением водогрязелечебниц являются:

и проведение бальнеотерапевтического лечения с помощью ванн и других процедур;

я организация производственных процессов (термоподготовка минеральных вод и

пелоидов, внутренняя разводка по водогрязелечебнице, подача к ваннам, кушеткам или

другой бальнеотехнической аппаратуре);

в организация химико-бактериологического контроля за отпускаемыми процедурами;

н эксплуатация здания и всех вспомогательных и подсобных сооружений и установок,

наблюдение за их техническим состоянием и проведение необходимого профилактического

ремонта оборудования.

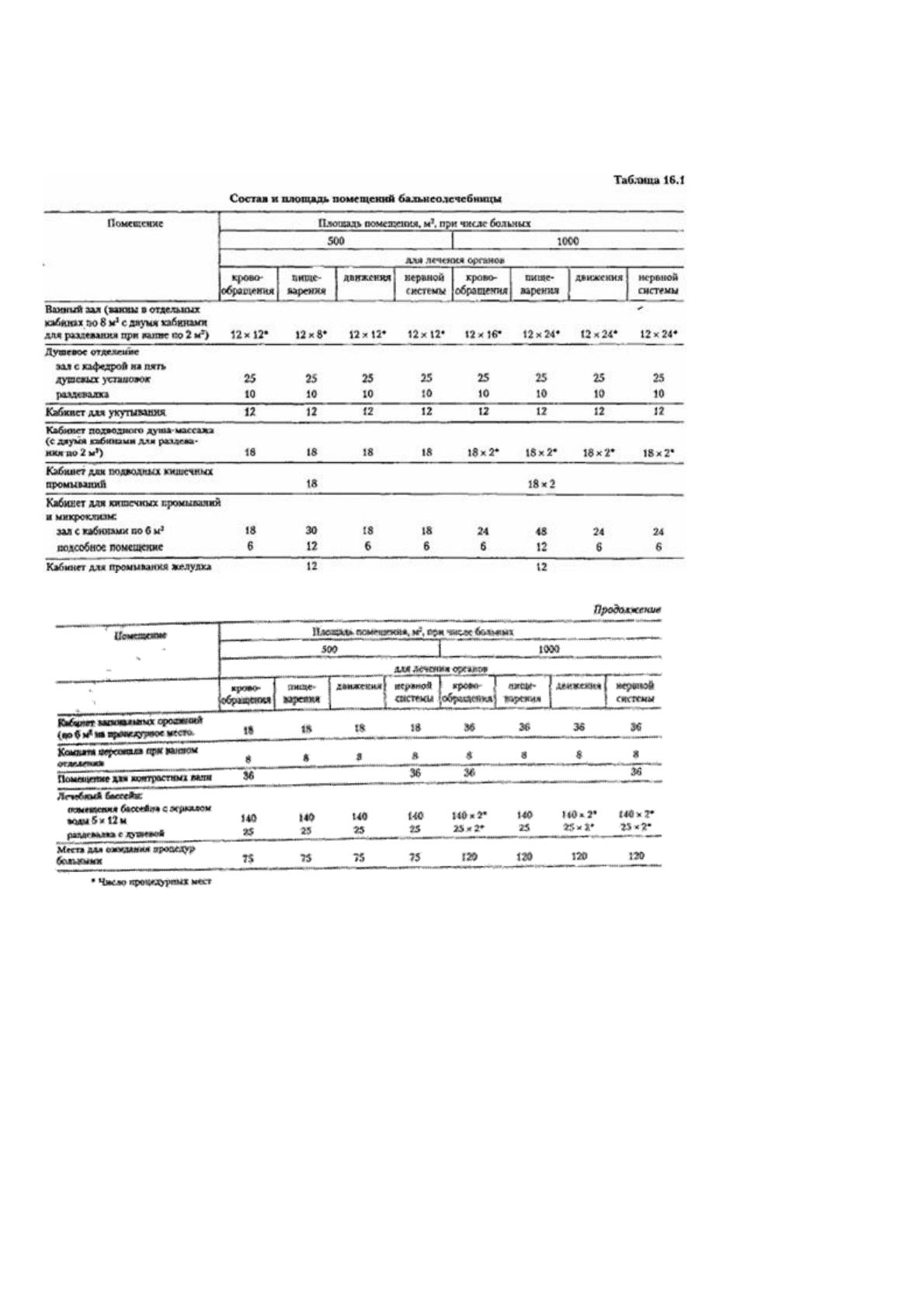

Все помещения бальнеолечебницы (табл. 16.1), где находятся больные, размешают, как

правило, в наземных этажах. Помещения для обслуживающего персонала и производственные

помещения можно размещать в цокольном этаже и в подвале.

Число

процедурных мест и состав помещений бальнеолечебницы устанавливают в задании на

проектирование. Площадь помещений можно принимать согласно данным, приведенным в табл.

16.1.

Помимо функциональных помещений в бальнеолечебнице могут быть предусмотрены помещения для

сухого и влажного массажа, залы ЛФК, лечебные бассейны с фотариями, кабинеты врачей и др.

Размеры этих помещений устанавливают в задании

на проектирование в соответствии с

действующими нормами проектирования лечебно-профилактических учреждений и санаториев.

ри

ином числе мест в санатории число и площадь процедурных помещений следует определять

путем интерполяции, а кабинетов - в зависимости от их назначения и профиля санатория.

Для вертикального вытяжения в воде можно установить ванну в помещении бассейна,

соответственно увеличив его площадь, или в отдельном помещении размером 4 х 3 м и

глубиной 2 м. Площадь

производственно-технологических помещений водолечебницы

рассчитывают исходя из принятой схемы технологического процесса и физико-химического

состава минеральных вод.

Состав и площадь лечебных помещений комплекса санаториев можно определять, руководствуясь

данными, приведенными в табл. 16.1 и 16.2.

Число процедурных мест для грязелечения в каждом санатории (комплексе) определяется

местными природно-климатическими условиями, а также медико-санитарным и технико-

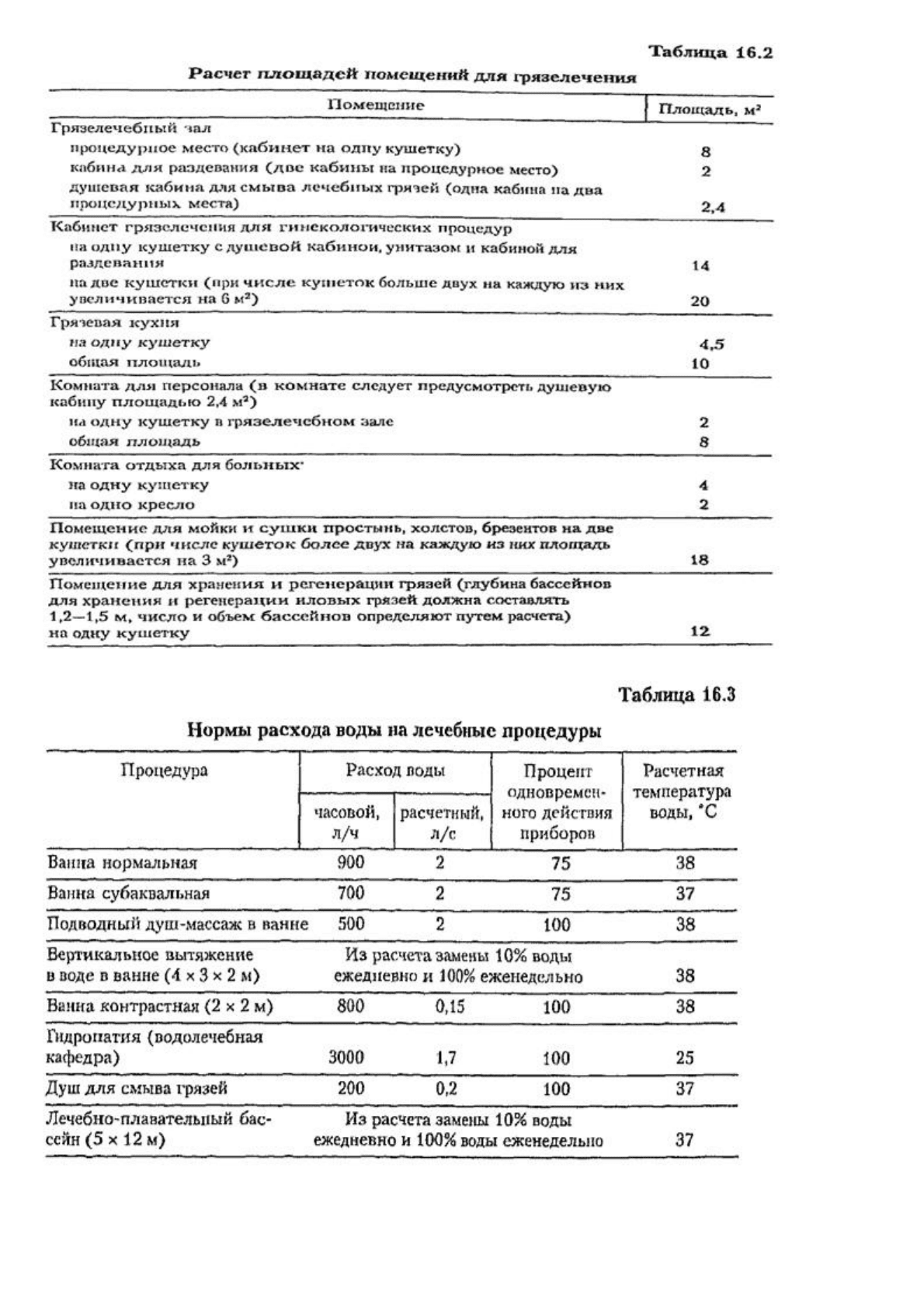

экономическим обоснованием. Площадь помещения для грязелечения следует принимать согласно

следующим данным (см. табл. 16.2).

456

Площадь производственно-технологических помещений грязелечебницы рассчитывают исходя из

схемы технологического процесса и физико-химического состава лечебных грязей

Комнаты отдыха для больных следует размещать на одном этаже с процедурными помещениями

Для отдыха больных в креслах допускается использовать световые «карманы?* коридоров,

Нормы расхода воды (часовые и расчетные) на лечебные процедур процент одновременного

действия приборов » температуру воды можно принимать в соответствии с данными табл 16.3

(температура воды - средняя для

459

проектирования

горячего водоснабжения, расход воды указан с учетом обмывания ванны после

процедур (15% расхода), для контрастных ванн указан расход воды на время процедуры).

Заполнение ванн водой осуществляется по специальным трубопроводам в то время, когда

процедуры не отпускаются. Расчетный расход воды в период их заполнения 2 л/с.

асход воды

душами для смыва грязей указан на одну процедурную кушетку.
