HEIDENHAIN iTNC 530 181
4.14 Управление палетами
Отработать файл палет
В режиме работы Прогон программы последовательность
записи или Прогон программы отдельными блоками выбрать
управление файлами: нажать клавишу PGM MGT
Указать файлы типа .P: нажать Softkeys ВЫБОР ТИПА и
УКАЗАТЬ .P
Выбор таблицы палет с помощью клавиши со стрелкой, с
помощью клавиши ENT потвердить
Отработка таблицы палет: нажать клавишу NC-Start, УЧПУ
отрабатывает палеты как это определено в параметре станка
7683

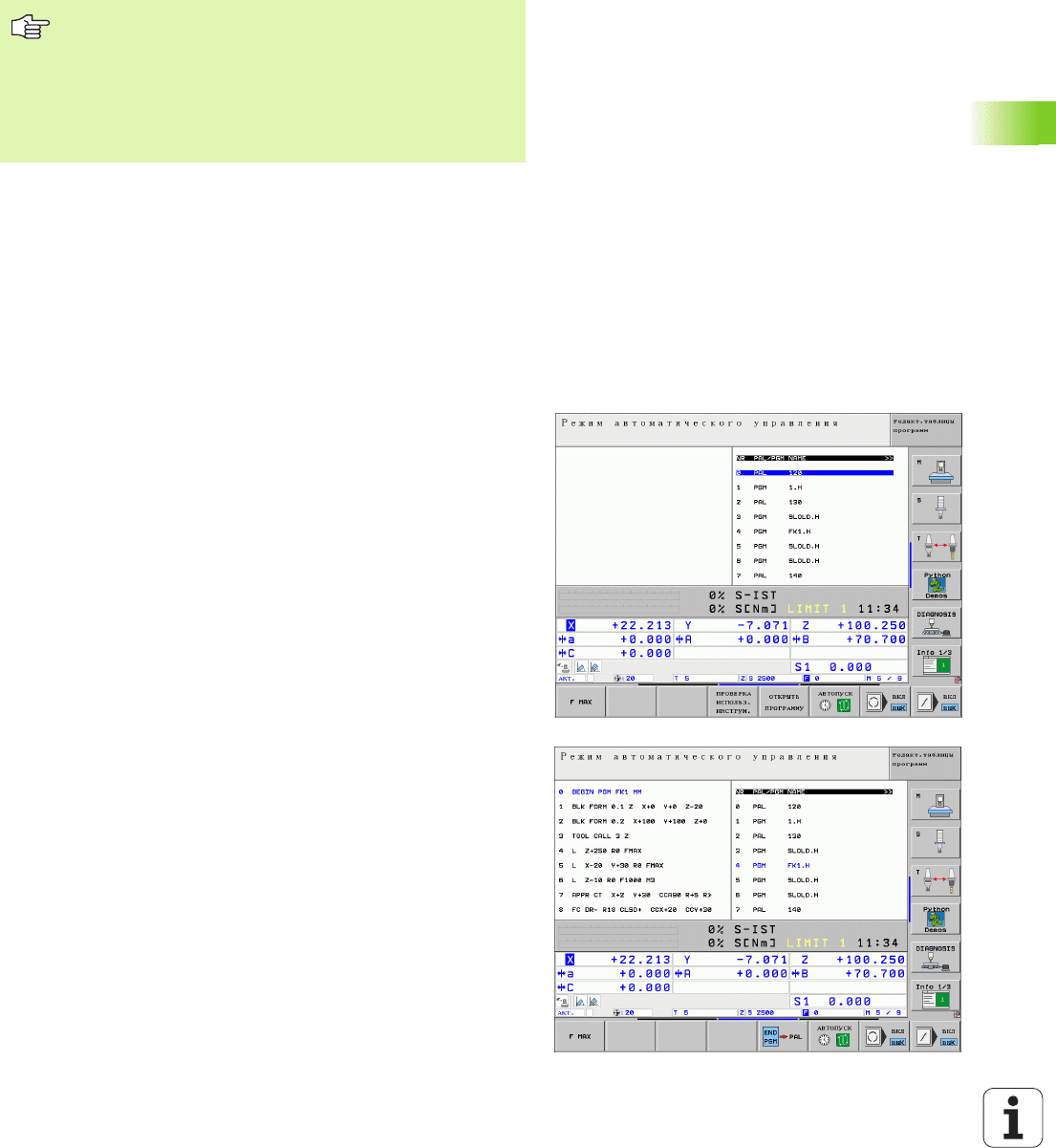

Распределение экрана при отработке таблицы палет
Если хотите одновременно увидеть содержание программы и
содержание таблицы палет, то выбираете распределение экрана
ПРОГРАММА + ПАЛЕТА. Во время отработки УЧПУ изображает
на левой половине экрана программу и на правой половине
палету
. Чтобы просмотреть содержание программы перед
отработкой Вам надо поступать следующим образом:
Выбор таблицы палет
С помощью клавиши со стрелкой выбираете программу,
которую хотите проверить
Нажать softkey ОТКРЫТЬ ПРОГРАММУ : УЧПУ показывает
выбранную программу на экране. С помощью клавиши со
стрелкой можете сейчас листовать в программе
Возврат к таблицы палет: нажмите Softkey END PGM
В параметре станка определяете, отрабатывается ли
палета по отдельным блокам или постоянно.
Если через параметр станка 7246 активировался
контроль примения инструмента, можете проверить
стойкость инструментов, для всех используемых в
данной палете инструментов (смотри „Проверка
использования инструмента” на странице 689).
182 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
4.15 Режим работы с палетами с
сориентированной на
инструмент обработкой
Применение
Таблицы палет применяются в центрах обработки вместе с
устройствами смены палет: таблица палет вызывает для разных
палет принадлежащие к ним программы обработки и активирует
перемещение нулевых точек или таблицы нулевых точек.
Можете использовать таблицы палет для отработки друг за
другом разных программ с разными опорными точками.
Таблицы палет содержат следующие сведения
:
PAL/PGM (занесение объязательно требуется):
Занесение PAL определяет обозначение для палеты, с FIX
обозначается плоскоть закрепления и с PGM вводите загатовку
W-STATE:
Актуальный статус обработки. Через статус обработки
определяется прогресс обработки. Занесите для
необработанной загатовки BLANK. УЧПУ изменяет это
занесение во время обработки на INCOMPLETE и после
выполнения обработки на ENDED
. С помощью ввода EMPTY
обозначается место, на котором не закреплена загатовка и не
должна осуществлятся обработка
METHOD (занесение объязательно требуется):
Информация, по какому методу осуществляется
оптимирование прогарммы. С WPO осуществляется обработка
сориентированная на заатовку. С TO осуществляется
обработка для части с ориентацией на инструмент. Чтобы
включить последующие загатовки в обработку с ориентацией на
инструмент Вы должны использовать занесение CTO (continued
tool oriented). Сориентированная на инструмент обработка
возможна даже при закреплении одной палеты, но не
допускается для нескольких палет
NAME (занесение объязательно требуется):
Имя палеты или имя программы. Имена палет определяет
производитель станков (соблюдать информацию инструкции
станка). Программы должны сохраняться в тем же списке
как
таблицы палет, в противном случае Вы вынуждены вводить
полное название тракта.
PRESET (ввод на выбор):
Preset-номер из таблицы предустановки. Здесь дефинируемый
номерPreset интерпретируется УЧПУ либо как опорная точка
палет (ввод PAL в графе PAL/PGM) или как опорная точка
обрабатываемой детали (ввод PGM в строке PAL/PGM)
Управление палетами в сопряжении с
сориентированной на интсрумент обработкой это
функция зависящая от станка. Ниже описывается
стандартный обьём функции. Обратите кроме того
внимание на информацию в инструкции облуживания
станка.
HEIDENHAIN iTNC 530 183
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
DATUM (занесение на выбор):
Имя таблицы нулевых точек. Таблицы нулевых точек должны
сохранятся в том же самом списке как и таблицы палет, в
другом случае Вы вынуждены вводить полное название
таблицы нулевых точек. Нулевые точки из таблицы нулевых
точек активируете в ЧУ-программе с помощью цикла 7
ПЕРЕМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ
X, Y, Z (
занесение на выбор, другие оси возможны):
В случае палет и закреплений, программированные координаты
относятся к нулевой точке станка. В случае ЧУ-программ,
программированные координаты относятся к нулевой точке
палет или нулевой точке закрепления. Эти занесения
переписывают опорную точку, которую Вы установили в
последнем в режиме работы Ручное управление. С помощью
дополнительной
функции M104 можете активировать
последнюю установленную опорную точку. С помощью клавиши
“Ввод факт-положения ”, УЧПУ показывает окно, в котором
можете занести разные точки в качестве опорных точек (смотри
следующую таблицу)
С помощью клавиши со стрелкой и клавиши ENT выбираете
положение, которое хотите перенести. Затем выбираете с
помощью Softkey ВСЕ ЗНАЧЕНИЯ функцию, что УЧПУ
сохраняет
в памяти соответственные координаты активных осей в таблицы
палет. С помощью Softkey АКТУАЛЬНОЕ ЗНАЧЕНИЕ УЧПУ
сохраняет координату оси, на которой стоит в данный момент
подсвеченное поле в таблицы палет.
Положение Значение
Фактические
значения
Ввести координаты актуального положения
инструмента относительно активной системы
координат
Значения
отсчёта
Ввести координаты актуального положения
инструмента относительно нулевой точки
станка
Значения
измерения
ФАКТ
Ввести координаты относительно активной
системы координат в последнем измеряемой
опорной точки в режиме работы Ручное
управление
Значения
измерения REF
Ввести координаты относительно нулевой
точки станка в последнем измеряемой
опорной
точки в режиме работы Ручное
управление
Если Вы не определили в ЧУ-программе палеты,
относятся программированные координаты к нулевой
точке станка. Если Вы не определяете занесения, то
вручную установленная опорная точка остаётся
активной.
184 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
SP-X, SP-Y, SP-Z (занесение на выбор, другие оси возможны):
Для осей могут указываться положения безопасности, которые
с помощью SYSREAD FN18 ID510 NR 6 возможно вычитывать
из ЧУ-макро. С помощью SYSREAD FN18 ID510 NR 5
определяется, программировалось ли в графе какое нибудь
значение. Указанные положения наезжаются только, если в ЧУ-
макросах эти значения считываются и соответственно
программируются.
CTID (занесение осуществляется УЧПУ):
Номер
идентификации контекста назначается УЧПУ и содержит
подсказки о прогрессе обработки. Если наступит сброс или
изменение этого занесения, то повторный вход в обработку не
возможен

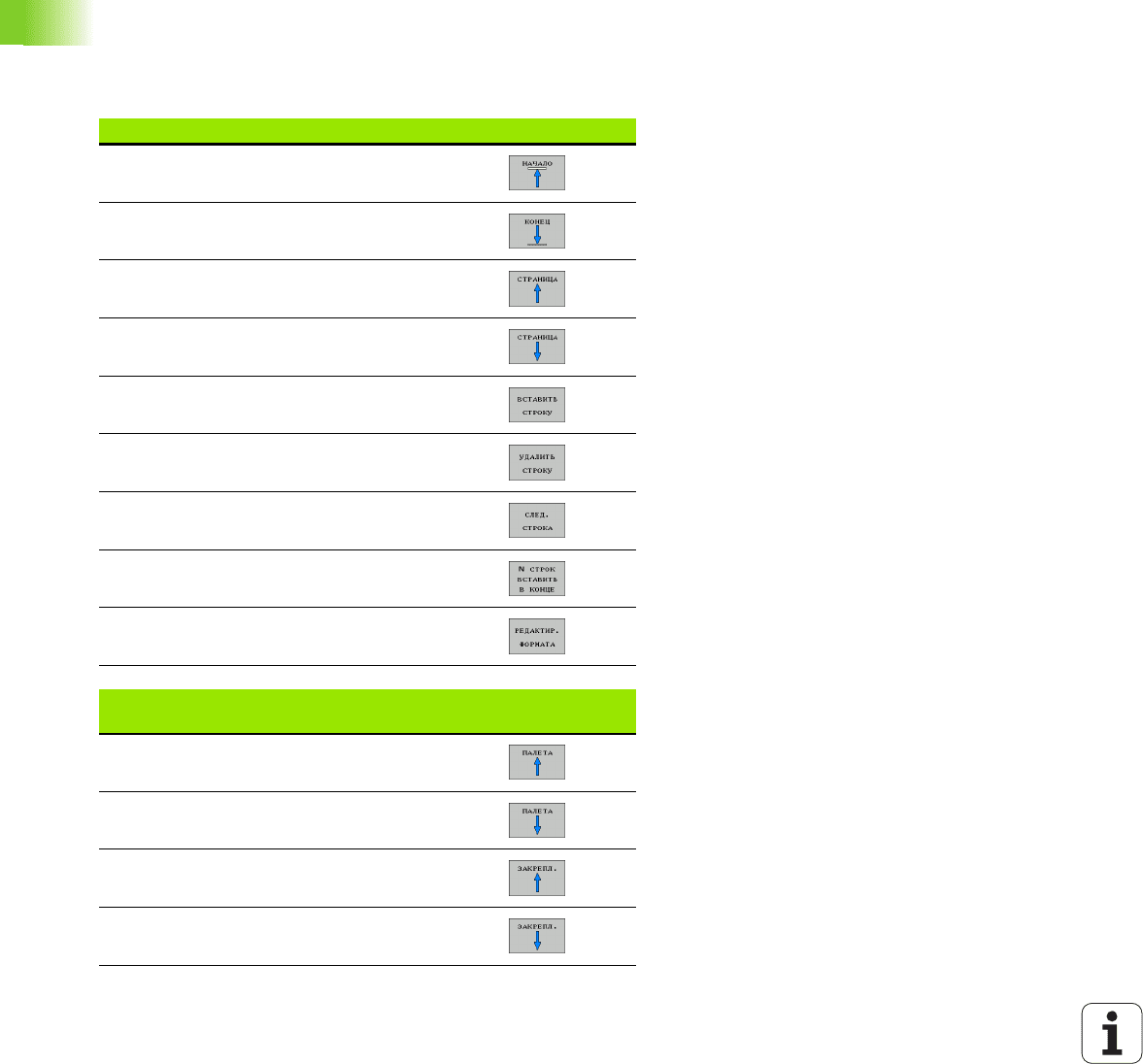

Функция редактирования в режиме таблиц Softkey
Выбор начала таблицы
Выбор конца таблицы
Выбор предыдущей страницы таблицы
Выбор следующей страницы таблицы
Включить строку в конце таблицы
Стирать строку в конце таблицы
Выбор начала следующей строки
Включить возможное для ввода количество
строк в конце таблицы
Редактирование формата таблцы
Функция редактирования в режиме
формуляра
Softkey
Выбор предыдущей палеты
Выбор следующей палеты
Выбор предыдущего закрепления
Выбор следующего закрепления
HEIDENHAIN iTNC 530 185
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой

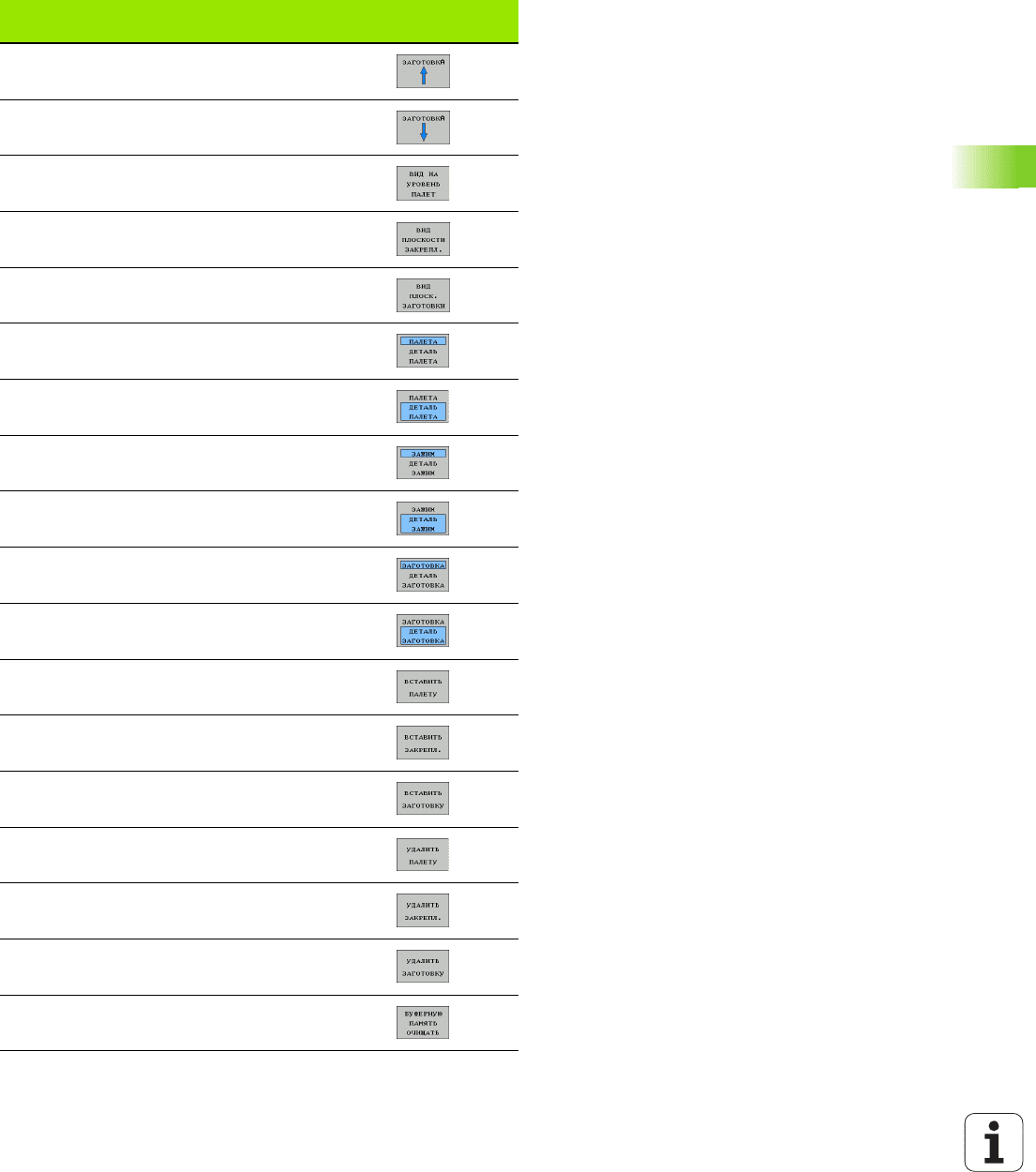

Выбор предыдущего инструмента
Выбор следующего инструмента
Переход на уровень палет
Переход на уровень зажима
Переход на уровень загатовки
Выбор стандартново вида на палету
Выбор подробного вида на палету
Выбор стандартного вида на зажим
Выбор подробного вида на зажим
Выбор стандартного вида на загатовку
Выбор подробного вида на загатовку
Включить палету
Внести зажим
Внести загатовку
Стирать палету
Стирать зажим
Стирать
загатовку
Сброс промежуточной памяти
Функция редактирования в режиме
формуляра
Softkey
186 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
Выбирать файл палет
выбор и выход из таблицы Выбор в режиме работы Программу
ввести в память/редактировать или Прогон программы
управление файлами: нажать клавишу PGM MGT
Указать файлы типа .P: нажать Softkeys ВЫБОР ТИПА и
УКАЗАТЬ .P
Выбор таблицы палет с помощью клавиши со стрелкой или
ввести имя для новой табилцы
Потвердить выбор с помощью клавиши ENT

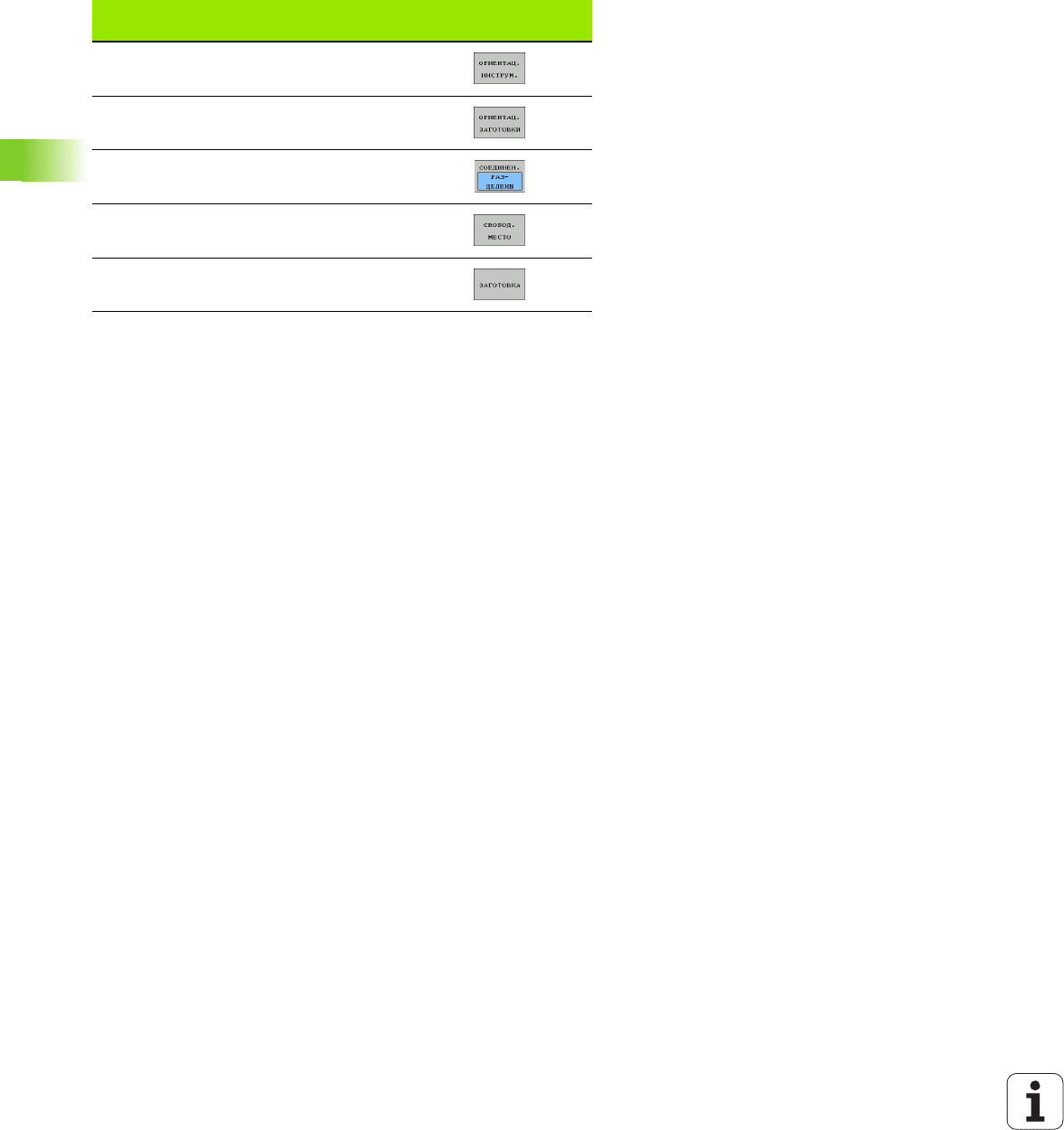

Обработка с ориентацией на инструмент
Обработка с соптимированной загатовкой
Соединение или разделение операций
обработки
Обозначить поверхность как пустую
Обозначить поверхность как необработанную
Функция редактирования в режиме
формуляра
Softkey
HEIDENHAIN iTNC 530 187
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой

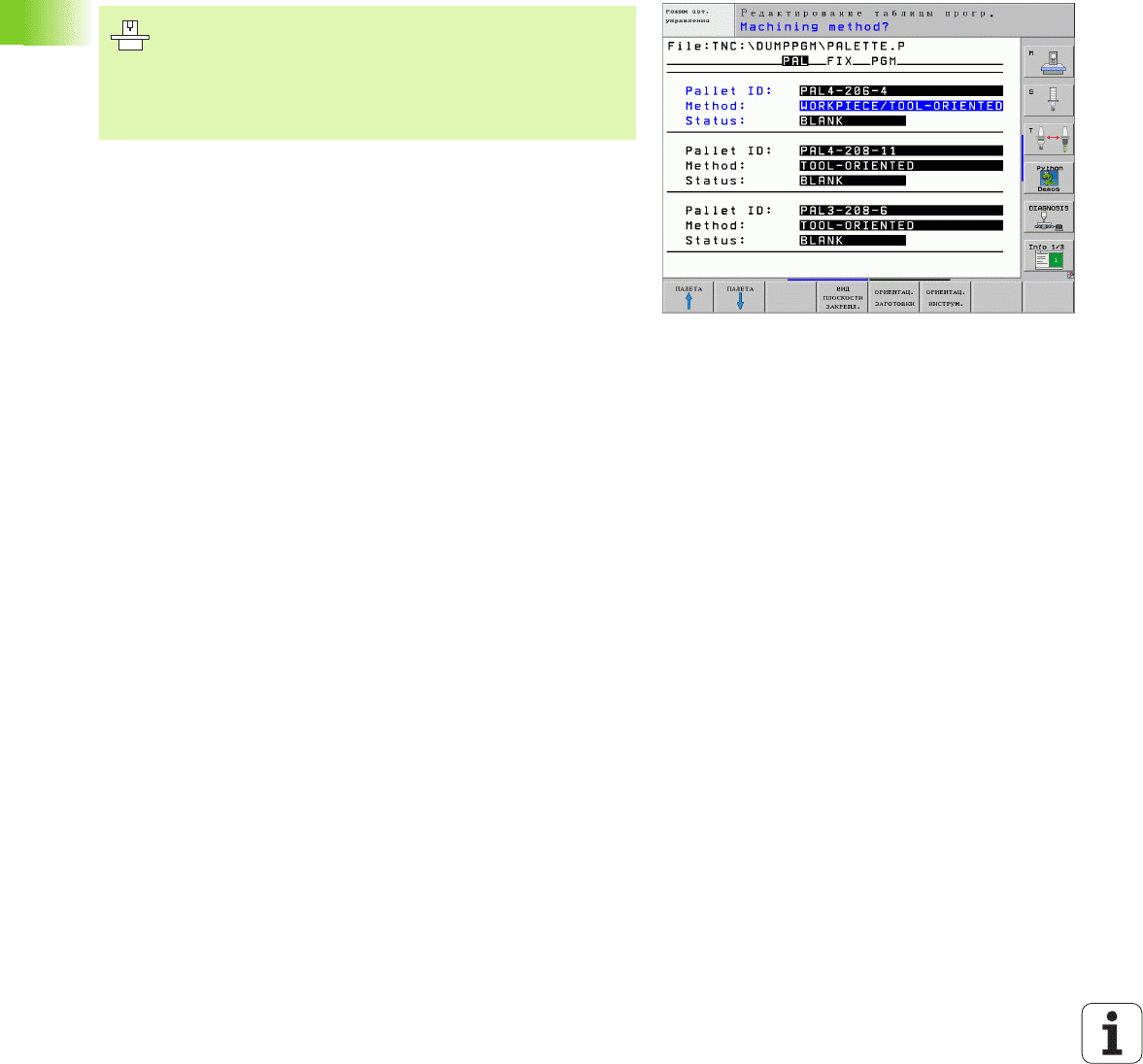

Приготовить файл палет с формуляром
ввода
Режим работы с палетами, с сориентированой на инструмент или
на загатовку обработкой разделяется на три уровня:
Уровень палет PAL
Уровень закрепления FIX
Уровень загатовки PGM

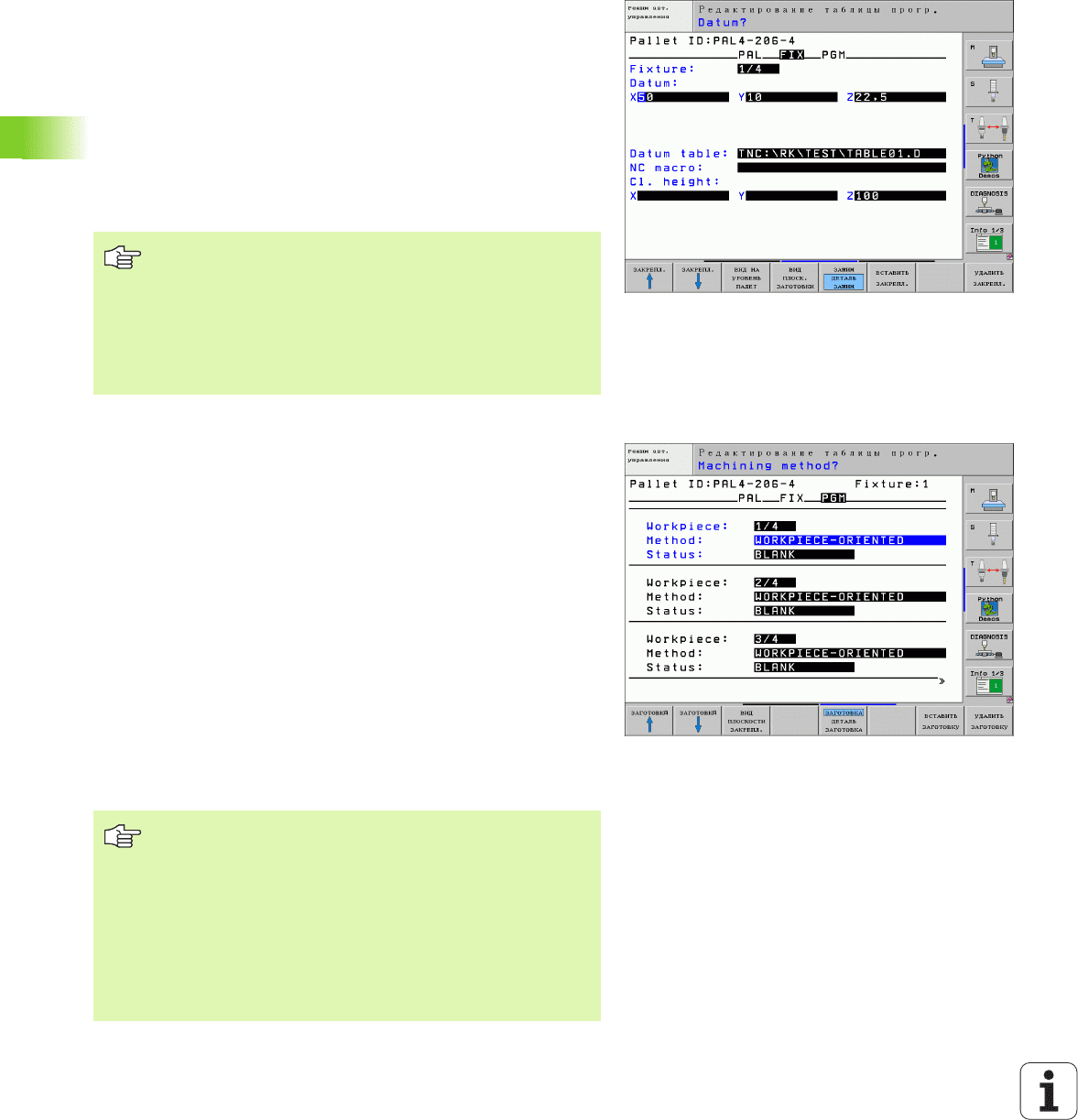

На каждом уровне возможно смена на подробный вид. В случае
нормального вида можете определить метод обработки и статус
для палет, закрепления и загатовки. Если Вы редактируете
имеющиеся файл палет, то указываются актуальные занесения.
Используйте подробный вид для приготовления файла палет.
Разные уровни в формуляре ввода достигается с
соответственными Softkeys. В строке статуса формуляра ввода
подсвечивается всегда актуальный уровень. Если переходите с
помощью клавиши для распределения экрана к изображению
таблицы, то курсор стоит на том же самом уровне
как при
изображении формуляра.
Наладите файл палет соответственно конфигурации
станка. Если у Вас только одно приспособление
зажима с несколькими загатовками, достаточно
определить зажим FIX с загатовками PGM. Если
палета содержит несколько приспособлений зажима
или приспособление обрабатывается из нескольких
сторон, Вы должны определить палету PAL с
соответственными плоскостьями зажима FIX.
Вы можете переключать между видом на
таблицу и
видом на формуляр с помощью клавиши для
распределения экрана.
Графического вспомогания для ввода формуляра ещё
нет в распоряжении.
188 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой

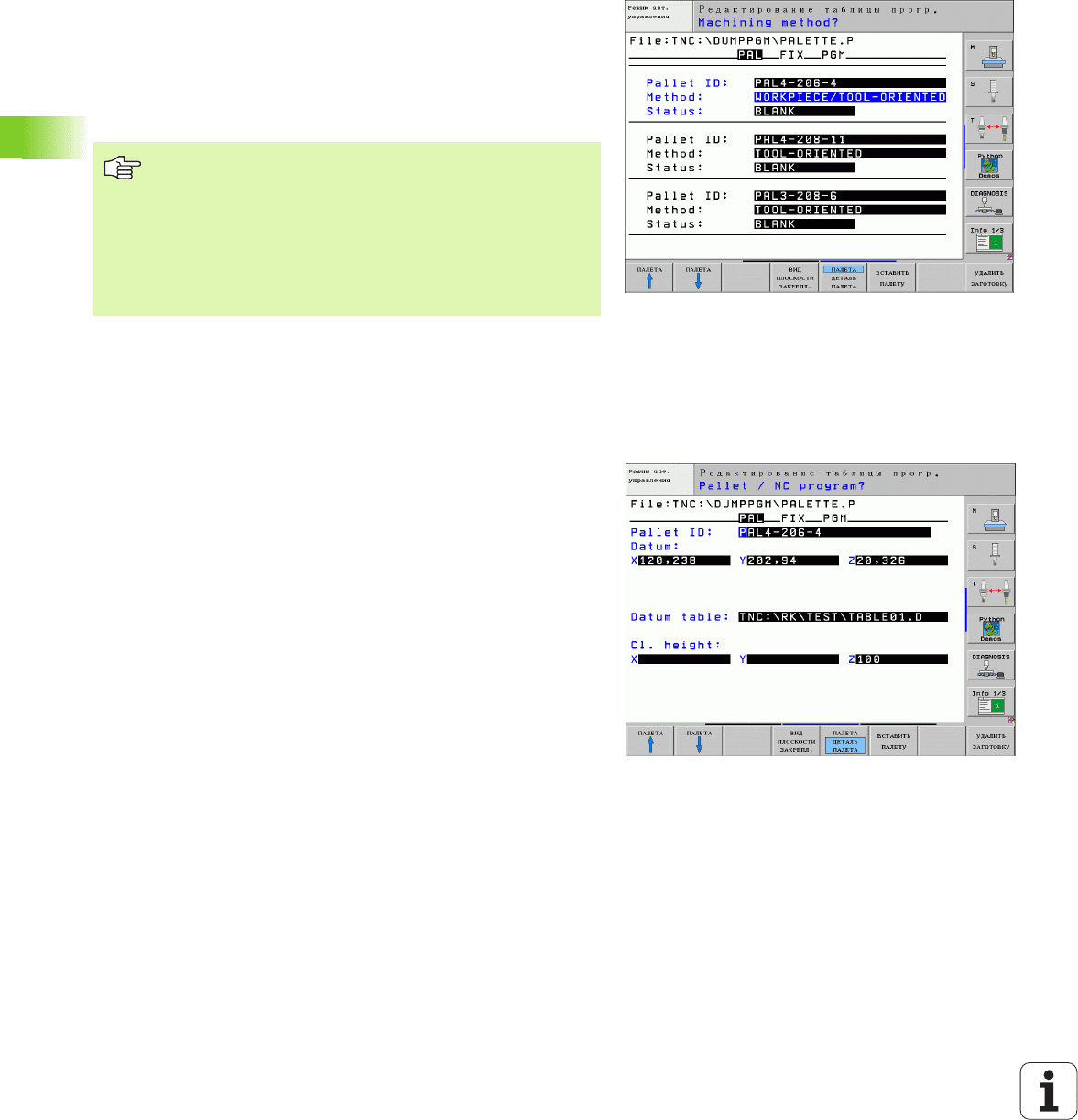

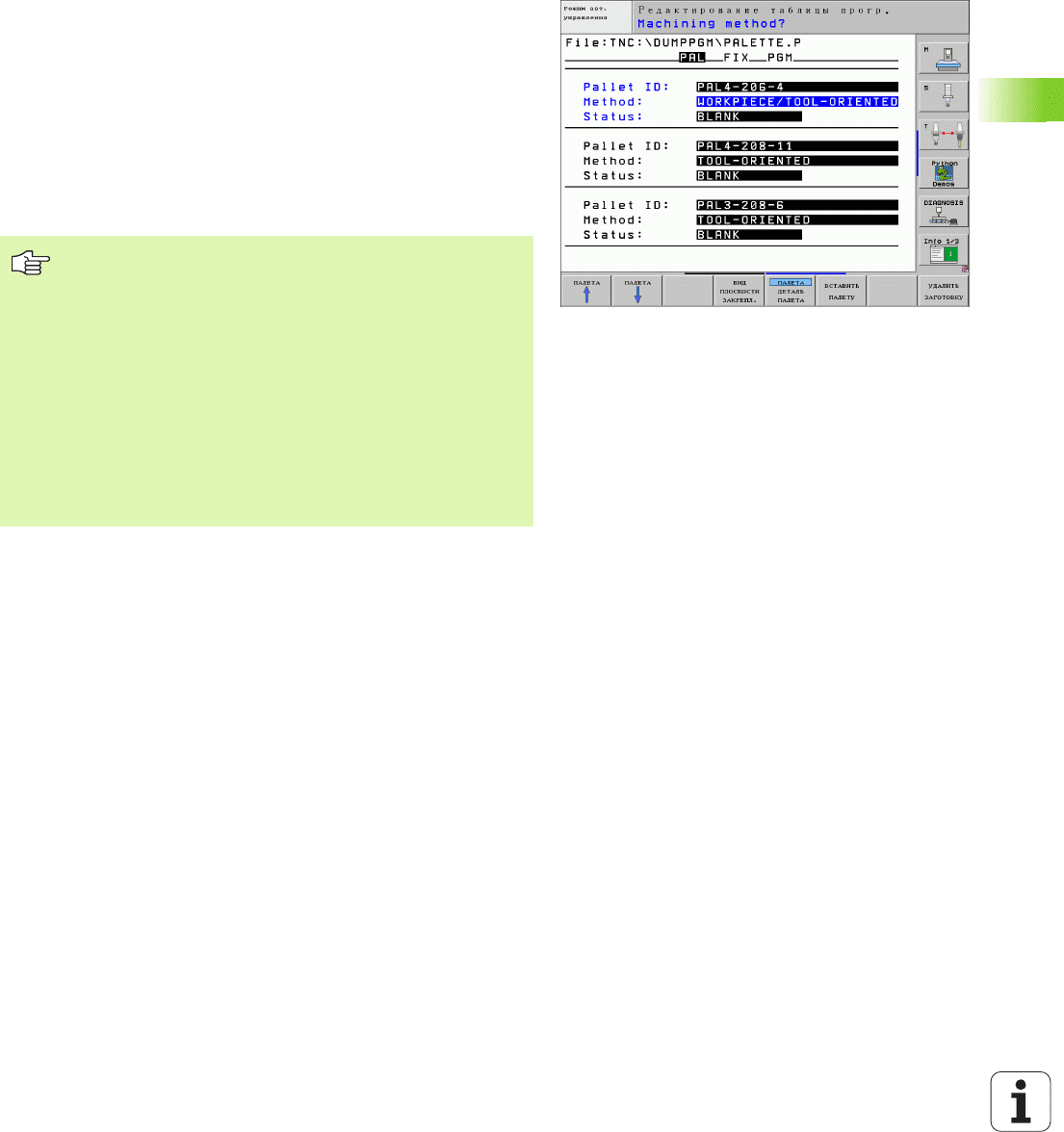

Настройка уровния палет
Paletа-ID:указывается название палеты
Metod: можете выбирать методы обработки WORKPIECE
ORIENTED или TOOL ORIENTED. Сделанный Вами выбор
переносится на принадлежащий уровень загатовки и
переписывает иногда имеющиеся занесения. В изображении
табилцы появляется метод ОРИЕНТАЦИЯ НА ЗАГАТОВКУ с
WPO и ОРИЕНТАЦИЯ НА ИНСТРУМЕНТ с TO.
Status: Sofkey ЗАГАТОВКА обозначает палету с
принадлежащим закреплением
и загатовками как ещё не
обработанные, в поле Статус заноситься BLANK. Используйте
Softkey СВОБОДНОЕ МЕСТО , если хотите игнорировать
палету при обработке, в поле Статус появляется EMPTY
Наладка подробностей на уровне палет
Paletа-ID:введите название палеты
Nul. точка: ввести нулевую точку для палеты
Таб. нул. то: занесите название и тракт таблицы нулевых точек
для загатовки. Занесение переносится на уровень закрепления
и уровень загатовки.
Безоп. высота: (опционально): безопасное положение для
отдельный осей относительно палеты. Указанные положения
наезжаются только, если в ЧУ-макросах эти значения
считывались и соответственно программировались.
Занесение TO-/WP-ORIENTED не настроивается
через программируемую клавишу. Оно появляется
только, если на уровне загатовки или на уровне
зажима настроили разные методы обработки для
загатовок.
Если метод обработки настроивается на уровне
зажима, принимаются занесения на уровень загатовки
и иногда имеющиеся занесения переписываются.
HEIDENHAIN iTNC 530 189
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
Наладка уровния закрепления
Закрепление: указывается номер установа, после косой черты
находится количество закреплений в пределах этого уровня
Metod: можете выбирать методы обработки WORKPIECE
ORIENTED или TOOL ORIENTED. Сделанный Вами выбор
переносится на принадлежащий уровень загатовки и
переписывает иногда имеющиеся занесения. В высвечиваемой
таблицы появляется занесение WORKPIECE ORIENTED с WPO
и TOOL ORIENTED с TO.
C помощью Softkey СОЕДИНЯТЬ/РАЗЪЕДИНЯТЬ обозначаете
установы, которые зачисляютя при сориентированной на
инструмент обработке к расчёту для процесса отработки.
Соединённые установы обозначаются с помощью прерванного
разделительного штриха, разъединённые установы с помощью
непрерванной линии. В высвечиваемой таблицы связанные
загатовки обозначаются в гарфе МЕТОД с помощью CTO.
Статус: с помощью softkey ЗАГОТОВКА установ с
принадлежащими заготовками обозначается как ещё
не
обработанный и в поле Статус заносится BLANK. Используйте
Softkey СВОБОДНОЕ МЕСТО , если хотите игнорировать
установ при обработке, в поле СТАТУС появляется EMPTY
Занесение TO-/WP-ORIENTED не настроивается
через Softkey, оно появляется только тогда, если на
плоскости загатовки настроили разные методы
обработки для загатовок.
Если метод обработки настроивается на уровне
зажима, принимаются занесения на уровень загатовки
и иногда имеющиеся занесения переписываются.
190 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
Наладка подробностей на уровне установа
Закрепление: указывается номер установа, после косой черты
находится количество закреплений в пределах этого уровня
Нулевая точка: ввести нулевую точку для установа
NP-таблица: ввести название и тракт таблицы нулевых точек,
которые действильны для обработки заготовки. Ввод
переносится на уровень заготовки.
NC-макро: в случае сориентированной на
инструмент
обработки выполняется макро TCTOOLMODE вместо обычного
макро смены инструмента.
Безоп. высота: (опционально): безопасное положение для
отдельный осей относительно установа
Наладка уровня загатовки
Загатовка: указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления
Метод: можете выбирать методы обработки WORKPIECE
ORIENTET или TOOL ORIENTED. В высвечиваемой таблицы
появляется занесение WORKPIECE ORIENTED с WPO и
TOOL
ORIENTED с TO.
C помощью Softkey СОЕДИНЯТЬ/РАЗЪЕДИНЯТЬ обозначаете
загатовки, которые зачисляютя при сориентированной на
инструмент обработке к расчёту для процесса отработки.
Соединённые загатовки обозначаются с помощью прерванного
разделительного штриха, разъединённые установы с помощью
непрерванной линии. В высвечиваемой таблицы связанные
загатовки обозначаются в гарфе МЕТОД с помощью CTO.
Статус: с помощью Sofkey ЗАГАТОВКА
обозначается
загатовка как ещё не обработанная и в поле Статус заносится
BLANK. Используйте Softkey СВОБОДНОЕ МЕСТО, если
хотите игнорировать загатовку при обработке, в поле СТАТУС
появляется EMPTY
Для осей могут указываться положения безопасности,
которые с помощью SYSREAD FN18 ID510 NR 6
возможно вычитывать из ЧУ-макро. С помощью
SYSREAD FN18 ID510 NR 5 определяется,
программировалось ли в графе какое нибудь
значение. Указанные положения наезжаются только,
елси в ЧУ-макро эти значения считываются и
соответственно программируются.
Проведите настройку метода и статуса на уровне
палет и уровне зажима, занесение принимается для
всех принадлежащих загатовок.
В случае нескольких вариантов загатовок в пределах
одного уровня, загатовки одного варианта должны
указываться друг за другом. В случае
сориентированной на инструмент обработки,
загатовки соответственного варианта могут
обрабатываться с обозначением программируемой
клавиши СОЕДИНИТЬ/РАЗДЕЛЯТЬ
и группами.
