4.15 Режим работы с палетами с сориентированной на
инструмент обработкой

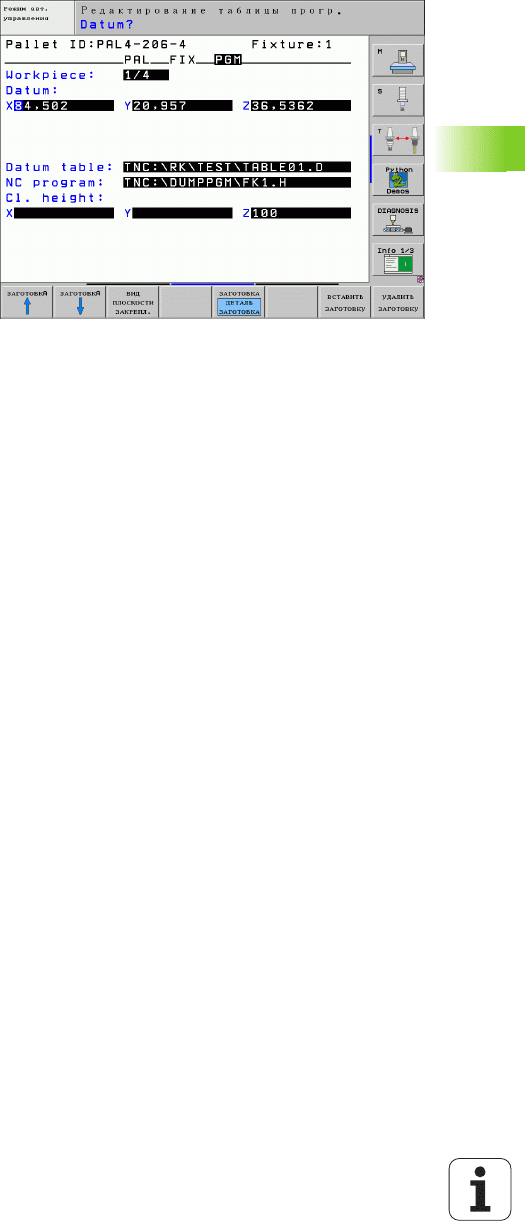

Наладка подробностей на уровне загатовки
Загатовка: указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления и уровня палет
Нулевая точка: ввести нулевую точку для загатовки
NP-таблица: ввести название и тракт таблицы нулевых точек,
которые действильны для обработки заготовки. Если
используете для всех загатовок эту самую таблицу
нулевых
точек, занесите имя с названием тракта на уровень палет и
уровень установа. Эти данные переносятся автоматически на
уровень загатовки.
NC-программа: ввести тракт ЧУ-программы, которая требуется
для обработки заготовки
Безоп. высота: (опционально): безопасное положение для
отдельный осей относительно заготовки. Указанные положения
наезжаются только, если в ЧУ-макросах эти значения
считывались и соответственно программировались.
192 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
Выполнение сориентированной на
инструмент обработки
УЧПУ распознавает через занесение TO и CTO в поле Метод,
что вне этих строк должна выполняться оптимированная
обработка.
Управление палет запускает ЧУ-программу, которая находится
в строке с занесением TO
Первая загатовка обрабатывается, пока не появится
следующий TOOL CALL. В специальном макро смены
инструмента отходится от загатовки
В графе W-STATE изменяется занесение BLANK на
INCOMPLETE и в
поле CTID заносится УЧПУ значение в
шестнадцатеричном виде
Все дальшие строки в файле палет, оснащённые в поле МЕТОД
характеристикой CTO, отрабатываются таким же образом как
первая загатовка. Обработка может осуществлятся с
применением нескольких установов.
УЧПУ выполняет со следующей загатовкой дальшие шаги
обработки, начиная со строки с занесением TO, если
складывается следующая ситуация:
в поле PAL/PGM следующей строки стояло бы занесение PAL
в поле МЕТОД следующей строки стояло бы занесение TO
или WPO
в уже отработанных строках находятся под МЕТОД ещё
занесения, которые не имеют статуса EMPTY или ENDED
Из-за занесённого в поле CTID значения, ЧУ-программа
продолжается с сохраняемого в памяти места. Как правило
производится для первой
загатовки смена инструмента, для
последующих загатовок УЧПУ подавляет смену инструмента
Занесение в поле CTID актуализуется на каждом шагу
обработки. Если отрабатывается в программе кадр END PGM
или M2, то имеющаяся запись может стираться и включатся в
поле состояния обработки ENDED.
ЧПУ осуществляет сориентированную на инструмент
обработку только тогда, если Вы избрали метод
ОРИЕНТАЦИЯ НА ИНСТРУМЕНТ и таким образом в
таблице находится занесение TO или CTO.
Занесённое в поле CTID значение даёт для ЧПУ
однозначную информацию о поступлении обработки.
Если это значение будет изменено или сброшено, то
дальнейшая обработка или прогон в перёд а также
повторный вход не возможны.
HEIDENHAIN iTNC 530 193
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
Если все загатовки в пределах группы занесений с TO и CTO
имеют статус ENDED, то отрабатываются в файле палет
следующие строки
Выход из файла палет
Выбрать управление файлами: нажать клавишу PGM MGT.
Выбор другого типа файла: нажать softkey ВЫБОР ТИПА и
softkey для желаемого типа файла, напр. ИНДИКАЦИЯ .H
Выбор желаемого файла
Отработать файл палет
В режиме работы Прогон программы последовательность
записи или Прогон программы отдельными блоками выбрать
управление файлами: нажать клавишу PGM MGT
Указать файлы типа .P: нажать Softkeys ВЫБОР ТИПА и
УКАЗАТЬ .P
Выбор таблицы палет с помощью клавиши со стрелкой, с
помощью клавиши ENT потвердить
Отработка таблицы палет: нажать клавишу NC-Start, УЧПУ
отрабатывает палеты как это определено в параметре станка
7683
В случае прогона записи в перёд возможна только
сориентированная на загатовку обработка.
Последующие детали обрабатываются по
занесенному методу.
Занесённое в поле CT-ID значение сохраняется
максимально 2 неделю. В это время обработка может
продолжаться в сохраняемом в памяти месте. Потом
это значение стирается, чтобы избежать слишком
большому количеству данных на твёрдом диске.
Смена режима
работы после отработки группы
занесений с TO или CTO разрешается Не разрешается
применение следующих функций:
Переключение зоны перемещения
Переключение области перемещения
PLC-перемещение нулевой точки
M118
В параметре станка 7683 определяете,
отрабатывается ли палета по отдельым
предложениям или постоянно (смотри „Общие
параметрыпользователя” на странице 750).
Если через параметр станка 7246 активировался
контроль примения инструмента, можете проверить
стойкость инструментов, для всех используемых в
данной палете инструментов (смотри „Проверка
использования инструмента” на странице 689).
194 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.15 Режим работы с палетами с сориентированной на
инструмент обработкой
Распределение экрана при отработке таблицы палет
Если хотите одновременно увидеть содержание программы и
содержание таблицы палет, то выбираете распределение экрана
ПРОГРАММА + ПАЛЕТА. Во время отработки УЧПУ изображает
на левой половине экрана программу и на правой половине
палету. Чтобы просмотреть содержание программы перед
отработкой Вам надо поступать следующим образом:
Выбор таблицы палет
С помощью клавиши со стрелкой выбираете программу,
которую хотите проверить
Нажать softkey ОТКРЫТЬ ПРОГРАММУ : УЧПУ показывает
выбранную программу на экране. С помощью клавиши со
стрелкой можете сейчас листовать в программе
Возврат к таблицы палет: нажмите Softkey END PGM
Программирование:
инструменты
196 5 Программирование: инструменты
5.1 Ввод данных относящихся к инструментам
5.1 Ввод данных относящихся к
инструментам
Подача F
Подача F это скорость в мм/мин (дюйм/мин), с которой
перемещается центр инструмента по своей траектории.
Максимальная подача может иметь разные значения для каждой
направляющей и определяется параметрами станка.
Ввод
Подачу можно ввести в TOOL CALL-кадре (вызов инструмента) и
в каждом кадре позиционирования (смотри „Ввод кадров
программы при использовании клавиш
функции траектории” на
странице 240). В программах с единицой измерения милиметр
записывается подача в мм/мин, в программах с единицой
измерения дюйм, из-за соображений разделительной
способности, в 1/10 дюйма/мин.
Ускоренная подача
Для ускоренной подачи следует ввести F MAX. Для ввода F MAX
нажать вопрос диалога Подача F= ? клавишу ENT или
программируемую клавишу FMAX.
Продолжительность действия
Программированная
с помощью числового значения подача
действует вплоть до кадра, в котором программируется новое
значение подачи. F MAX действует только в кадре, в котором она
программировалась. После кадра с F MAX действует снова
последняя, программированная с помощью числовых значений
подача.
Изменение во время прогона программы
Во время отработки программы изменяется подачу с помощью
ручки
корректировки F для подачи.
X
Y
Z
S
S
F
Для перемещения на ускоренной подачи станка,
можно программировать соответственное числовое
значение, нпр. F30000. Эта ускоренная подача
действует иначе чем FMAX не только по отдельным
кадрам, но так долго, пока не программируется новая
подача.
HEIDENHAIN iTNC 530 197
5.1 Ввод данных относящихся к инструментам
Обороты шпинделя S
Частота вращения шпинделя S вводится в оборотах на минуту
(об/мин) в TOOL CALL-кадре (вызов инструмента).
Альтернативно можете дефинировать также скорость резания Vc
в м/мин.
Программированное изменение
В программе обработки можно изменить частоту вращения
шпинделя с помощью TOOL CALL-кадра, вводя только новую
частоту вращения:
Программирование вызова инструмента: нажать
клавишу TOOL CALL.
Диалог Номер инструмента? клавишей NO ENT
игнорировать
Диалог Ось шпинделя параллельно X/Y/Z ?
клавишей NOENT игнорировать
В диалоге Скорость вращения шпинделя S= ?
ввести новую скорость вращения шпинделя,
клавишей END потвердить, или используя Softkey
VC переключить на ввод скорости резания
Изменение во время прогона программы
Во время прогона программы изменяется частота вращения
шпинделя с помощью ручки корректировки S для числа оборотов
шпинделя.
198 5 Программирование: инструменты
5.2 Данные инструмента
5.2 Данные инструмента
Условия для выполнения коррекции
инструмента
Как правило программируете координаты движений по контуру
так, как проставлены размеры загатовки на чертеже. Для того,
чтобы УЧПУ могло провести расчёт траектории центра
инструмента, значит могло провести коррекцию инструмента,
следует ввести длину и радиус для каждого применяемого
инструмента.
Можно вводить данные инструментов или с помощью функции
TOOL DEF непосредственно в программе или
отдельно в
таблицах инструментов. Если вводятся данные инструментов в
таблицы, то предоставляются в распоряжение дополнительные
специальные для инструмента параметры. УЧПУ учитывает все
введённые данные, если программа обработки выполняется.
Номер инструмента, название инструмента
Каждый инструмент обозначен номером от 0 до 32767. Если
оператор работает с таблицами инструментов, то может он
дополнительно присуждать названия инструментов. Имена
инструментов могут содержать максимально 16 знака.
Инструмент с номером 0 установлен как нулевой инструмент и
имеет длину L=0 а также радиус R=0. В таблицах инструментов
следует дефинировать инструмент T0 также с L=0 и R=0.
Длина инструмента L
Длину инструмента L следует в принципе вводить в качестве
абсолютной длины относительно опорной точки инструмента.
TNC требует для разных функций в связи с многоосевой
обработкой общую длину инструмента.
Z
X
1 1813128
R
L
8
Z
X
L3
L2
L1
HEIDENHAIN iTNC 530 199
5.2 Данные инструмента
Радиус инструмента R
Радиус инструмента R вводится непосредственно.
Значения дельта для длины и радиуса
Значения дельта обозначают отклонения для длины и радиуса
инструментов.
Положительное значение дельта означает припуск (DL, DR,
DR2>0). В случае обработки с припуском вводится значение для
припуска при программировании вызова инструмента с TOOL
CALL.
Отрицательное значение дельта означает заниженный размер
(DL, DR, DR2<0). Заниженный размер вводится в табилцу
инструментов для износа инструмента.
Значения дельта вводятся в виде числовых значений, в кадре
TOOL CALLможно передать это значение также с помощью Q-
параметра.
Диапазон ввода: значения дельта могут составлять максимально
± 99,999 мм.
Данные инструментов ввести в программу
Номер, длину и радиус для определённого инструмента
назначаются в программе обработки один раз в кадре TOOL DEF:
Выбор дефиниции инструмента: нажать клавишу TOOL DEF.
Номер инструмента: с помощью номера
инструмента обозначается однозначно
инструмент
Длина инструмента: значение коррекции для
длины
Радиус инструмента: значение коррекции для
радиуса
Пример
DR<0
DR>0
DL<0
R
DL>0
L
R
Значения дельта из таблицы инструментов влияют на
графическое изображение инструмента.
Изображение обрабатываемой детали при
моделировании не изменяется.
Значения дельта из TOOL CALL-кадра изменяют при
моделировании изображемую величину
обрабатываемой детали. Моделированная
величина инструмента не изменяется.
Во время диалога можно включить значение для
длины и радиуса непосредственно в поле диалога:
нажать желаемую softkey оси.
4 TOOL DEF 5 L+10 R+5
200 5 Программирование: инструменты
5.2 Данные инструмента
Данные инструментов ввести в таблицу
В одной таблицы инструментов можно дефинировать вплоть до
30000 инструментов и сохранять в памяти их данные. Количество
инструментов, установливаемых УЧПУ при открытии новой
таблицы, определяете с помощью параметра станка 7260.
Обратите внимание на функции редактирования дальше в этой
главе. Для ввода нескольких данных коррекции к одному
инструменту (индексирование номера инструмента), установите
параметр
станка 7262 неравный 0.
Использование таблицы инструментов требуется, если
хотите применять индексированные инструменты, как нпр.
ступенчатое сверло с несколькими коррекциями длины
(Страница 205)
если станок оснащён автоматическим устройством смены
инструмента
если хотите провести автоматический замер инструментов с
помощью TT 130, смотри инструкцию обслуживания Циклы
импульсной системы, глава 4.
если следует выполнить чистовую обработку с помощью
цикла
22 (смотри „ПРОТЯГИВАНИЕ (цикл 22)” на странице 460)
если хотите работать с циклами обработки 251 до 254 (смотри
„ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251)” на странице 415)
если хотите работать в системе автоматического расчёта
данных резания
Таблица инструментов: стандартные данные инструментов
Сокращение Вводы Диалог
T Номер, с помощью которого инструмент вызывается в
программе (нпр. 5, индексированный: 5.2)
–
НАЗВАНИЕ/
NAME
Название инструмента вызываемого в программе (максимум
16 знаков, только большие буквы, без пробелов)
Название инструмента?
L Значение коррекции для длины инструмента L Длина инструмента?
R Значение коррекции для радиуса инструмента R Радиус инструмента R?
R2 Радиус инструмента R2 для угловой радиусной фрезы (только
для трёхмерной коррекции на радиус или графическое
изображение обработки с радиусной фрезой)
Радиус инструмента R2?
DL Значение дельта длины инструмента L Погрешность длины инструмента
?
DR Значение дельта радиус инструмента R Погрешность радиуса
инструмента ?
DR2 Значение дельта радиус инструмента R2 Погрешность радиуса
инструмента R2?
LCUTS Длина кромок инструмента для цикла 22 Длина режущей кромки на оси
инструмента ?
