Геометрические установки
8.1 Устанавливаемое смещение нулевой точки (G54 ... G57, G505 ... G599, G53, G500, SUPA, G153)
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
161
Значение
Литература:
По программируемому смещению нулевой точки см. главу "Трансформации координат
(фреймы) [Страница 337]".
G54 ... G57 : Вызов 1-ого до 4-ого устанавливаемого смещения нулевой точки
(WO)
G505 ... G599 : Вызов 5-ого до 99-ого устанавливаемого WO
G500: Отключение актуального устанавливаемого WO
G500=нулевой фрейм:
(стандартная установка; не
содержит смещения,
вращения, отражения или
масштабирования)
Отключение устанавливаемого
WO до следующего вызова,
активация общего базового
фрейма ($P_ACTBFRAME).
G500 не равна 0: Активация первого
устанавливаемого смещения
нулевой точки ($P_UIFR[0]) и
активация общего базового
фрейма ($P_ACTBFRAME) или
активируется возможно
измененный базовый фрейм.
G53: G53 подавляет покадрово устанавливаемое WO и
программируемое WO.
G153: G153 действует как G53 и дополнительно подавляет общий
базовый фрейм.
SUPA: SUPA действует как G153 и дополнительно подавляет:
• смещения маховичком (DRF)
• наложенные движения
•внешнее WO
• смещение PRESET
Примечание
Основная установка в начале программы, к примеру, G54 или G500, возможна через
машинные данные.
Примечание
У SINUMERIK 828D вызов 5-ого/6-ого устанавливаемого смещения нулевой точки
выполняется не с G505 или G506, а с G58 или G59. Поэтому команды G505 и G506
недоступны для SINUMERIK 828D.
Геометрические установки
8.1 Устанавливаемое смещение нулевой точки (G54 ... G57, G505 ... G599, G53, G500, SUPA, G153)
Основы
162 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
Пример
См. также
Осевое смещение нулевой точки (G58, G59) Осевое смещение нулевой точки (G58,
G59) [Страница 347]

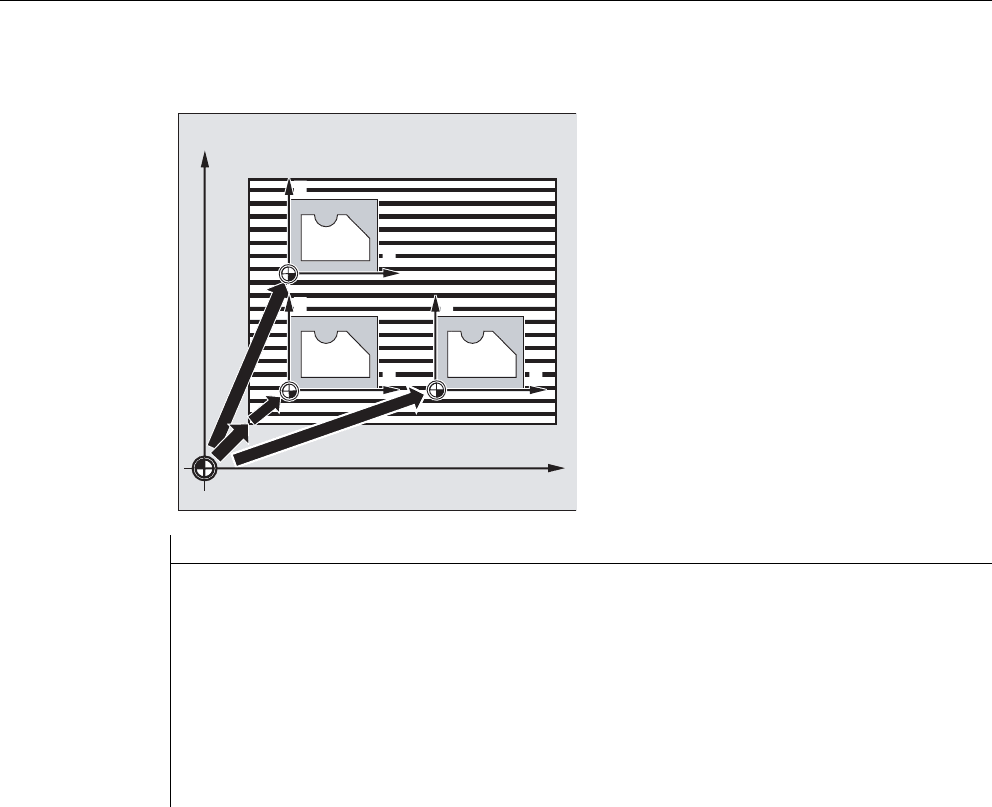

3 детали, расположенные на одной
палете согласно значениям смещения
нулевой точки G54 до G56, должны быть
обработаны последовательно.
Последовательность обработки
запрограммирована в подпрограмме L47.
Программный код Комментарий
N10 G0 G90 X10 Y10 F500 T1 ; Подвод
N20 G54 S1000 M3 ; Вызов первого WO, шпиндель вправо
N30 L47 ; Выполнение программы как подпрограммы
N40 G55 G0 Z200 ; Вызов второго WO, Z через препятствие
N50 L47 ; Выполнение программы как подпрограммы
N60 G56 ; Вызов третьего WO
N70 L47 ; Выполнение программы как подпрограммы
N80 G53 X200 Y300 M30 ; Подавление смещения нулевой точки, конец
программы
<
;
*
*
*
<
0
;
0
<
;
<
;
75$16;0
Геометрические установки
8.1 Устанавливаемое смещение нулевой точки (G54 ... G57, G505 ... G599, G53, G500, SUPA, G153)
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
163
Дополнительная информация
Установка значений смещения
Через панель оператора или универсальный интерфейс во внутреннюю для СЧПУ
таблицу смещения нулевой точки заносятся следующие значения:
• координаты для смещения
• угол при затянутом зажиме
• коэффициенты масштабирования (если необходимо)

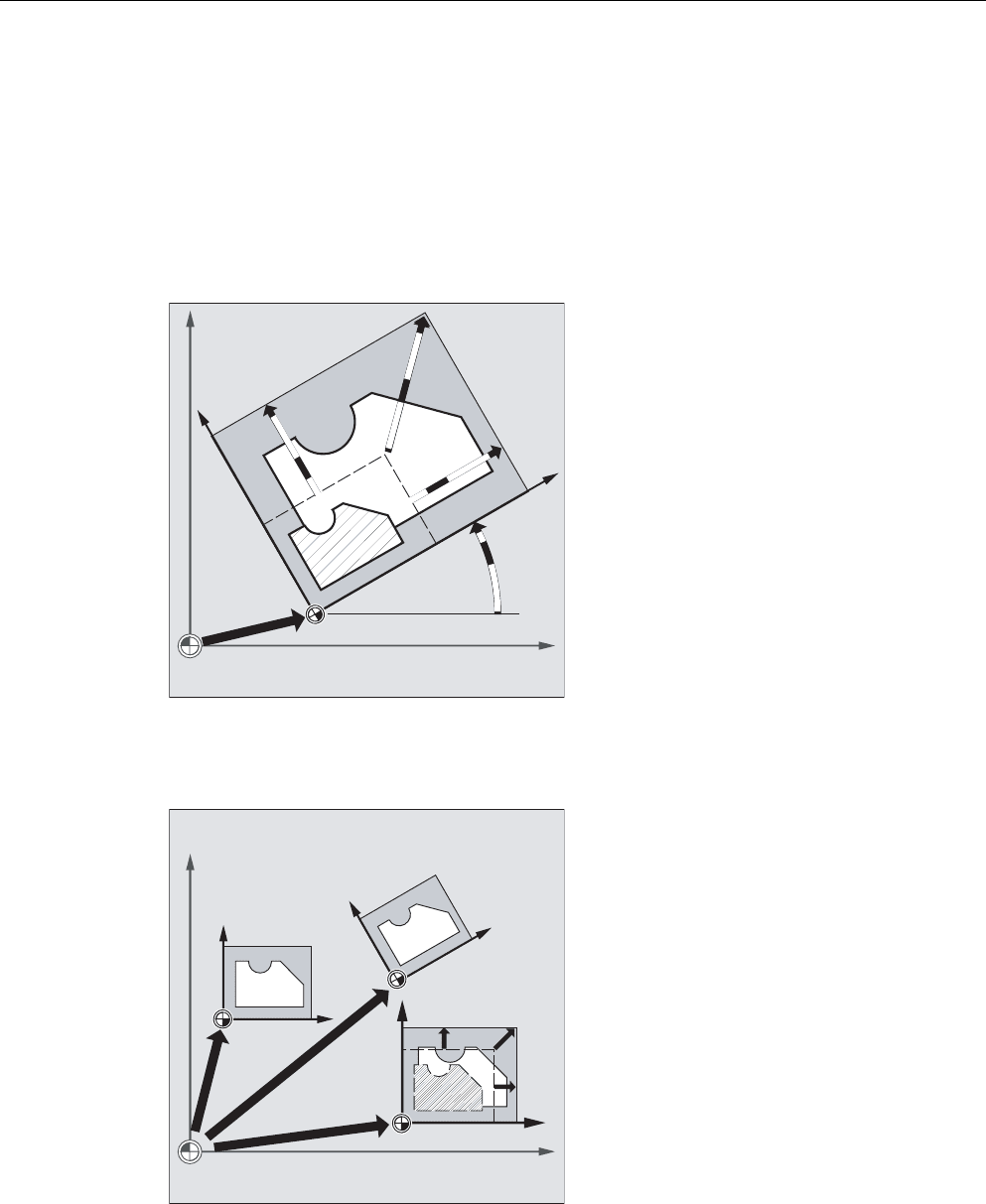

Смещение нулевой точки G54 до G57
В программе ЧПУ через вызов одной из четырех команд G54 до G57 нулевая точка
смещается из базовой кинематической системы в систему координат детали.
;
<
;
<
̸͓͔͌͌͠͏͌
̩͇͔͗͌͠͏͌
̳͇͙͇͈͘͟͏͕͉͇͔͗͏͌
;
<
;
<
;
<
;
<
Геометрические установки
8.1 Устанавливаемое смещение нулевой точки (G54 ... G57, G505 ... G599, G53, G500, SUPA, G153)
Основы
164 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
В следующем кадре ЧПУ с запрограммированным движением все указания позиций и
тем самым и движения инструмента относятся к действующей теперь нулевой точке
детали.
Другие устанавливаемые смещения нулевой точки: G505 до G599
Для других устанавливаемых смещений нулевой точки имеются номера команд G505
до G599. Таким образом, кроме четырех предустановленных смещений нулевой точки
G54 до G57, через машинные данные в память нулевых точек может быть помещено
всего 100 устанавливаемых смещений нулевой точки.
Примечание
С помощью 4-х доступных смещений нулевой точки можно (к примеру, для
многократных обработок) одновременно описывать и вызывать в программе 4 зажима
детали.
Геометрические установки
8.2 Выбор рабочей плоскости (G17/G18/G19)
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
165

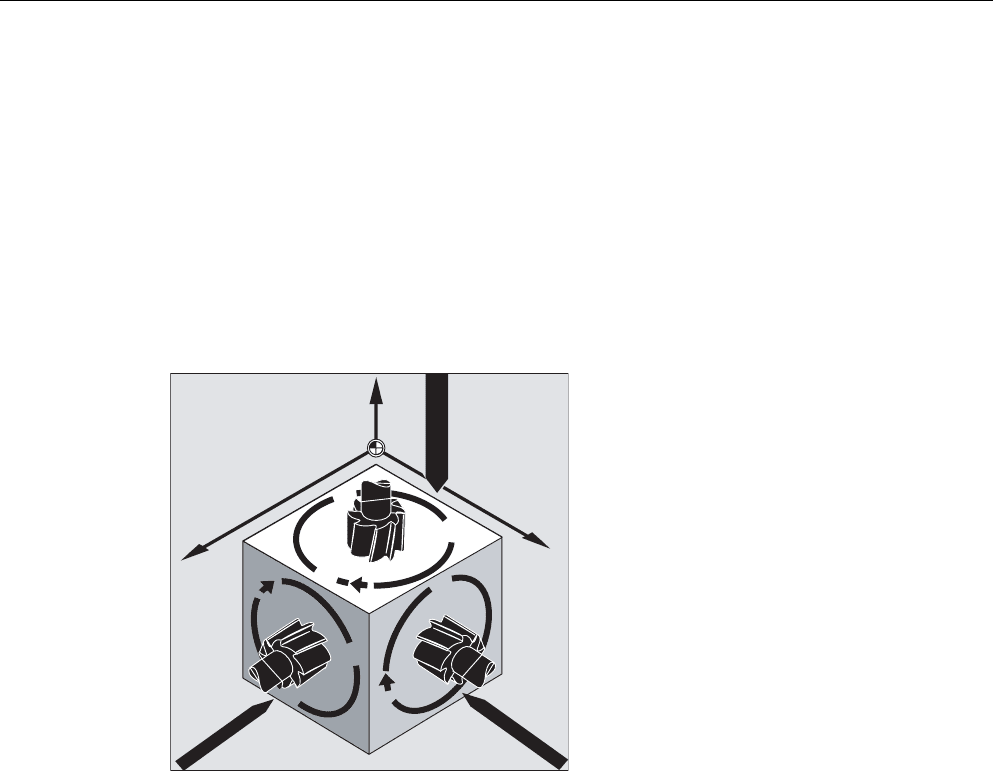

8.2 Выбор рабочей плоскости (G17/G18/G19)
Функция

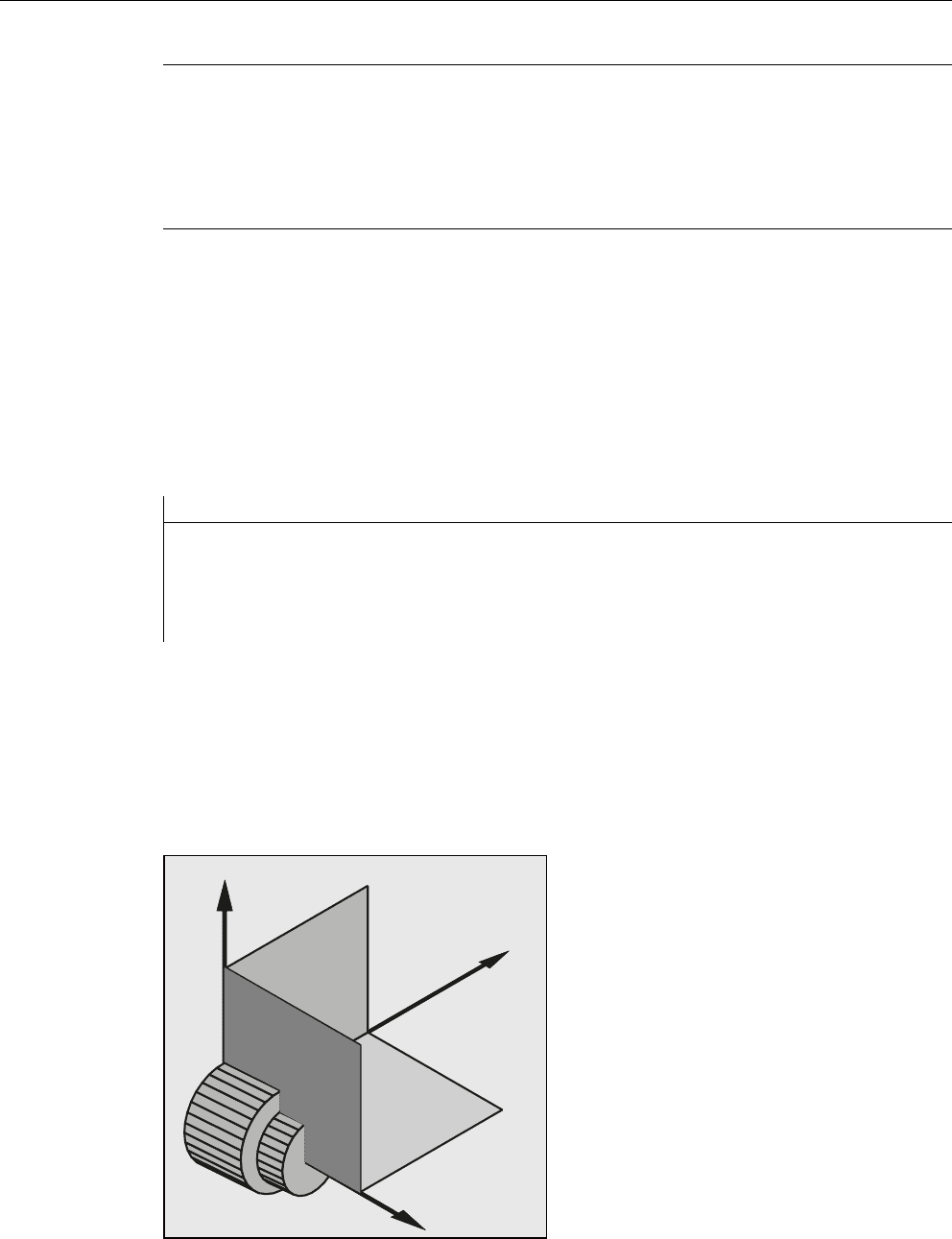

Посредством указания рабочей плоскости, в которой должен быть изготовлен
желаемый контур, одновременно устанавливаются следующие функции:
• Плоскость для коррекции радиуса инструмента.
• Направление подачи для коррекции длин инструмента в зависимости от типа
инструмента.
• Плоскость для круговой интерполяции.
Синтаксис
G17
G18
G19
Значение
=
<
;
*
*
*
̶͕͇͇͋͞
̶͕͇͇͋͞
̶͕͇͇͋͞
G17: Рабочая плоскость X/Y
Направление подачи Z выбор плоскости 1-ой – 2-ой геометрической оси
G18: Рабочая плоскость Z/X
Направление подачи Y выбор плоскости 3-ей – 1-ой геометрической оси
G19: Рабочая плоскость Y/Z
Направление подачи Х выбор плоскости 2-ой – 3-ей геометрической оси
Геометрические установки
8.2 Выбор рабочей плоскости (G17/G18/G19)
Основы
166 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
Пример
"Классический" метод при фрезеровании:
1. Определить рабочую плоскость (G17 основная установка для фрезерования).
2. Вызвать тип инструмента (T) и значения коррекции инструмента (D).
3. Включить коррекцию траектории (G41).
4. Запрограммировать движения перемещения.
Дополнительная информация
Общая информация
Рекомендуется установить рабочую плоскость G17 до G19 уже в начале программы. В
первичной установке для токарной обработки G18 предустановленна плоскость Z/X.
Токарная обработка:
Примечание
В первичной установке для фрезерования предустановленна G17 (плоскость X/Y), а
для токарной обработки - G18 (плоскость Z/X).
При вызове коррекции траектории инструмента G41/G42 (см. главу "Коррекции
радиуса инструмента [Страница 277]") рабочая плоскость должна быть указана, чтобы
СЧПУ могла исправить длину и радиус инструмента.
Программный код Комментарий
N10 G17 T5 D8 ; Вызов рабочей плоскости X/Y, вызов инструмента.
Коррекция длин осуществляется в направлении Z.
N20 G1 G41 X10 Y30 Z-5 F500 ; Коррекция радиуса осуществляется в плоскости X/Y.
N30 G2 X22.5 Y40 I50 J40 ; Круговая интерполяция/коррекция радиуса
инструмента в плоскости X/Y.
*
*
<
;
=
*
Геометрические установки
8.2 Выбор рабочей плоскости (G17/G18/G19)
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
167
СЧПУ для вычисления направление вращения необходимо указание рабочей
плоскости (см. круговую интерполяцию G2/G3).

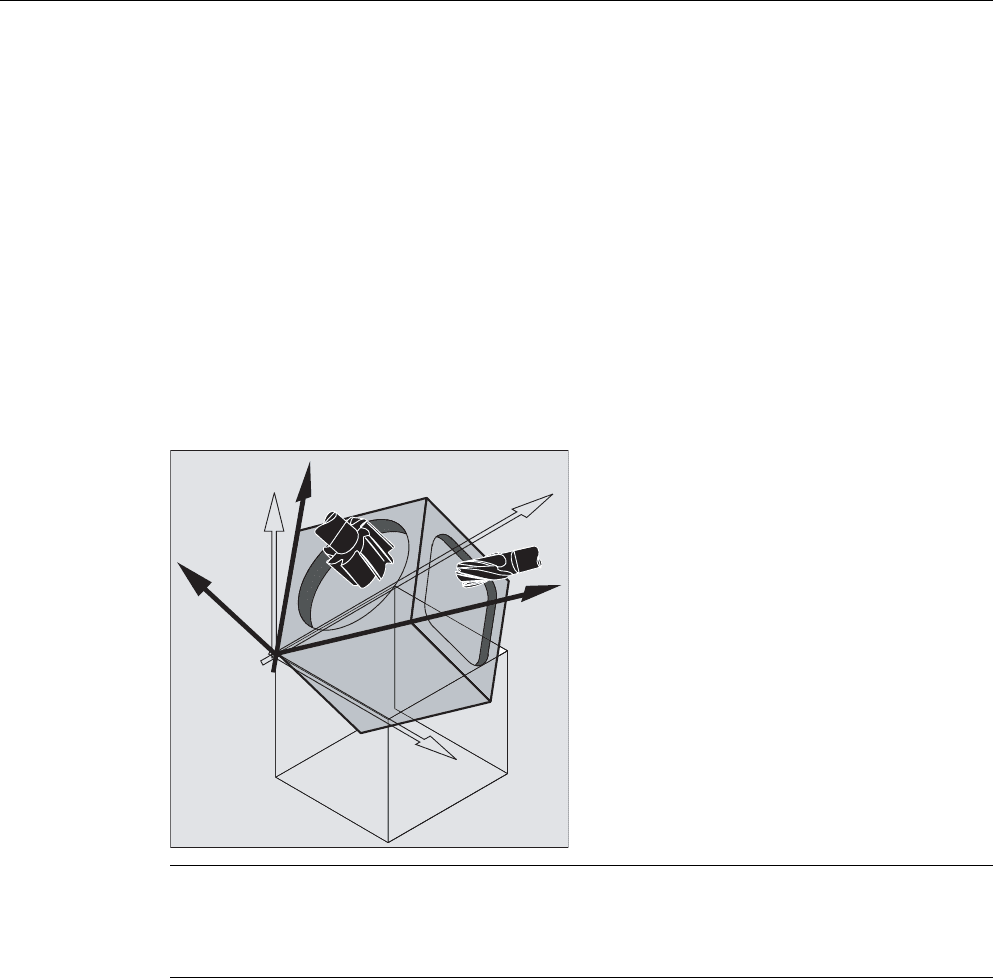

Обработка в наклонных плоскостях
Посредством вращения системы координат с помощью ROT (см. главу "Смещение
системы координат") оси координат накладываются на наклонную поверхность.
Рабочие плоскости также соответственно поворачиваются.
Коррекция длин инструмента в наклонных плоскостях
Коррекция длин инструмента всегда вычисляется относительно зафиксированной в
пространстве, не повернутой рабочей плоскости.
Фрезерование:
Выбор плоскости коррекции осуществляется с помощью CUT2D, CUT2DF. Подробности
по этой теме, а также по этой возможности вычисления, см. главу "Коррекции радиуса
инструмента [Страница 277]".
Для пространственного определения рабочей плоскости СЧПУ предлагает очень
удобные возможности для трансформаций координат. Подробности см. главу
"Трансформации координат (фреймы) [Страница 337]".
Примечание
С помощью функций для "Коррекции длин инструмента для ориентируемых
инструментов" можно вычислить компоненты длин инструмента в соответствии с
повернутыми рабочими плоскостями.
Геометрические установки
8.3 Указание размеров
Основы
168 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
8.3 Указание размеров
Основой большинства программ ЧПУ является чертеж детали с правильным указанием
размеров.
Размеры могут быть указаны:
• как абсолютный или составной размер
• в миллиметрах или дюймах
• в радиусе или диаметре (для токарной обработки)
Для прямой передачи данных из габаритного чертежа (без пересчета) в программу
ЧПУ, пользователю для различных возможностей по указанию размеров доступны
специфические команды программирования.
8.3.1 Указание абсолютного размера (G90, AC)
Функция
При указании абсолютных размеров данные позиций всегда относятся к нулевой точке
актуальной действующей системы координат, т.е. программируется абсолютная
позиция, к которой должен двигаться инструмент.
Действующее модально указание абсолютного размера
Действующее модально указание абсолютного размера активируется с помощью
команды G90. Оно всегда действует для всех осей, которые программируются в
последующих кадрах ЧПУ.
Действующее покадрово указание абсолютного размера
При предустановленном составном размере (G91) с помощью команды AC для
отдельных осей возможно покадровое указание абсолютного размера.
Синтаксис
G90
<ось>=AC(<значение>)
Примечание
Действующее покадрово указание абсолютного размера(AC) возможно и для
позиционирований шпинделя (SPOS, SPOSA) и параметров интерполяции (I, J, K).
Геометрические установки
8.3 Указание размеров
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
169
Значение
Примеры
Пример 1: Фрезерование
G90: Команда для активации действующего модально указания
абсолютного размера
AC: Команда для активации действующего покадрово указания
абсолютного размера
<ось>: Идентификатор перемещаемой оси
<значение>: Заданная позиция перемещаемой оси в абсолютном размере
Программный код Комментарий
N10 G90 G0 X45 Y60 Z2 T1 S2000 M3 ; Ввод абсолютного размера, ускоренным
ходом на позицию XYZ, выбор инструмента,
шпиндель включен с правым направлением
вращения
N20 G1 Z-5 F500 ; Линейная интерполяция, подача
инструмента.
N30 G2 X20 Y35 I=AC(45) J=AC(35) ; Круговая интерполяция по часовой
стрелке, конечная точка и центр
окружности в абсолютном размере.
N40 G0 Z2 ; Вывод.
N50 M30 ; Конец кадра.
;
<
=
;
Примечание
По вводу координат центра окружности I и J см. главу "Круговая интерполяция".
Геометрические установки
8.3 Указание размеров
Основы
170 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

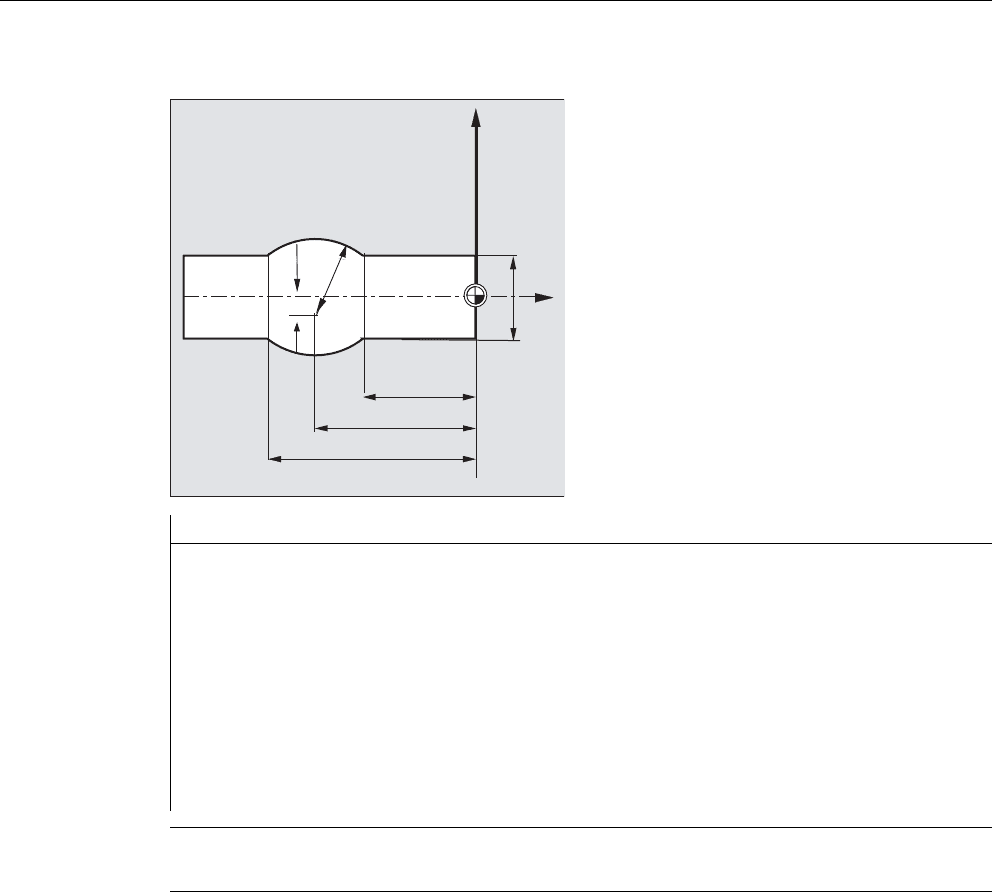

Пример 2: Токарная обработка
См. также
Указание абсолютного и составного размера при токарной обработке и фрезеровании
(G90/G91) Указание абсолютного и составного размера при токарной обработке и
фрезеровании (G90/G91) [Страница 174]
Программный код Комментарий
N5 T1 D1 S2000 M3 ; Установка инструмента T1, шпиндель
включен с правым направлением вращения.
N10 G0 G90 X11 Z1 ; Ввод абсолютного размера, ускоренным
ходом на позицию XZ.
N20 G1 Z-15 F0.2 ; Линейная интерполяция, подача
инструмента.
N30 G3 X11 Z-27 I=AC(-5) K=AC(-21) ; Круговая интерполяция против часовой
стрелки, конечная точка и центр
окружности в абсолютном размере.
N40 G1 Z-40 ; Вывод.
N50 M30 ; Конец кадра.
=
;
:
Примечание
По вводу координат центра окружности I и J см. главу "Круговая интерполяция".
