Геометрические установки
8.3 Указание размеров
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
181
Значение
DIAMON: Команда для включения независимого спец. для канала
программирования диаметра
Действие DIAMON не зависит от запрограммированного режима
указания размеров (указание абсолютных размеров G90 или указание
составных размеров G91):
• при G90: Указание размеров в диаметре
• при G91: Указание размеров в диаметре
DIAM90: Команда для включения зависимого спец. для канала
программирования диаметра
Действие DIAM90 зависит от запрограммированного режима указания
размеров:
• при G90: Указание размеров в диаметре
• при G91: Указание размеров в радиусе
DIAMOF: Команда для выключения спец. для канала программирования
диаметра
При отключении программирования диаметра начинает действовать
спец. для канала программирование радиуса. Действие DIAMOF не
зависит от запрограммированного режима указания размеров:
• при G90: Указание размеров в радиусе
• при G91: Указание размеров в радиусе
DIAMCYCOF: Команда для выключения спец. для канала программирования
диаметра при обработке цикла
Тем самым расчеты в цикле всегда могут выполняться в радиусе. Для
индикации позиции и базовой индикации кадра остается активной
последняя активная функция G этой группы.
Примечание
При DIAMON или DIAM90 фактические значения поперечной оси всегда индицируются
как диаметр. Это же относится и к считыванию фактических значений в системе
координат детали при MEAS, MEAW, $P_EP[x] и $AA_IW[x].
Геометрические установки
8.3 Указание размеров
Основы
182 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

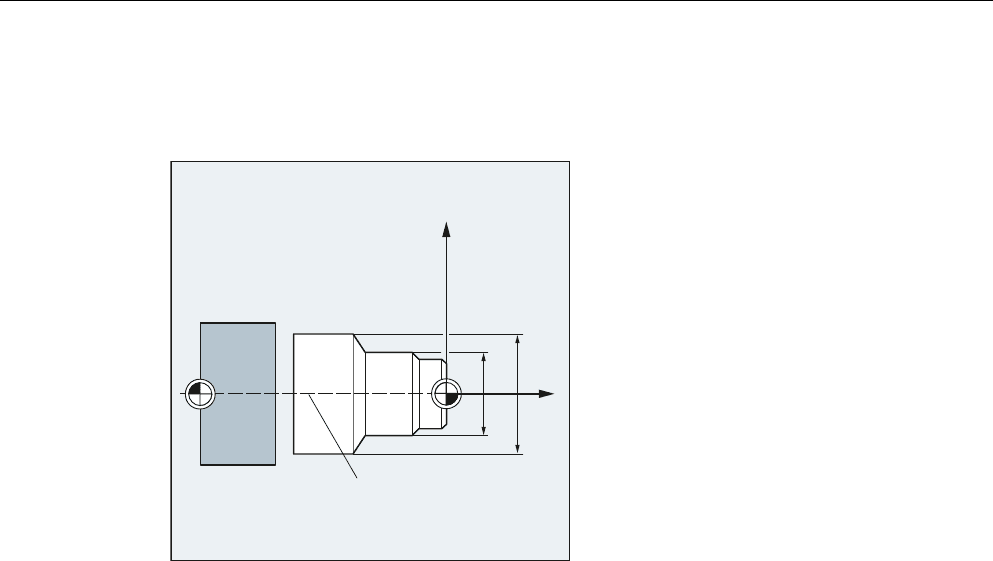

Пример
Дополнительная информация
Значения диаметра (DIAMON/DIAM90)
Значения диаметра действуют для следующих данных:
• индикация фактического значения поперечной оси в системе координат детали
• Режим JOG: инкременты для размера шага и перемещения маховичком
• Программирование конечных позиций:
параметры интерполяции I, J, K при G2/G3, если они запрограммированы с AC
абсолютно.
При инкрементальном программировании (IC) von I, J, K всегда учитывается
радиус.
• Чтение фактических значений в системе координат детали при:
MEAS, MEAW, $P_EP[X], $AA_IW[X]
Программный код Комментарий
N10 G0 X0 Z0 ; Подвод к стартовой точке.
N20 DIAMOF ; Программирование диаметра выкл.
N30 G1 X30 S2000 M03 F0.7 ; Ось X = поперечная ось, программирование
радиуса активно, движение на позицию радиуса
X30.
N40 DIAMON ; Для поперечной оси активно программирование
диаметра.
N50 G1 X70 Z-20 ; Перемещение на позицию диаметра X70 и Z–20.
N60 Z-30
N70 DIAM90 ; Программирование диаметра для исходного размера
и программирование радиуса для составного
размера.
N80 G91 X10 Z-20 ; Составной размер активен.
N90 G90 X10 ; Исходный размер активен.
N100 M30 ; Конец
программы
Геометрические установки
8.3 Указание размеров
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
183
8.3.7 Специфическое для оси программирование диаметра/радиуса (DIAMONA,
DIAM90A, DIAMOFA, DIACYCOFA, DIAMCHANA, DIAMCHAN, DAC, DIC, RAC,
RIC)
Функция
В дополнение к спец. для канала программированию диаметра спец. для оси
программирование диаметра обеспечивает для одной или нескольких осей
действующее модально или покадрово указание размеров с индикацию в диаметре.
Синтаксис
Действующее модально спец. для оси программирование диаметра для нескольких
поперечных осей в канале:
DIAMONA[<ось>]
DIAM90A[<ось>]
DIAMOFA[<ось>]
DIACYCOFA[<ось>]
Применение спец. для канала программирования диаметра/радиуса:
DIAMCHANA[<ось>]
DIAMCHAN
Действующее покадрово спец. для оси программирования диаметра/радиуса:
<ось>=DAC(<значение>)
<ось>=DIC(<значение>)
<ось>=RAC(<значение>)
<ось>=RIC(<значение>)
Примечание
Спец. для оси программирование диаметра возможно только для осей, допущенных
через MD30460$MA_BASE_FUNCTION_MASK в качестве дополнительных поперечных
осей для спец. для оси программирования диаметра ( → см. Указания изготовителя
станка!).
Геометрические установки
8.3 Указание размеров
Основы
184 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
Значение
Действующее модально спец. для оси программирование диаметра
DIAMONA: Команда для включения независимого спец. для оси
программирования диаметра
Действие DIAMONA не зависит от запрограммированного режима
указания размера (G90/G91 или AC/IC):
• при G90, AC: Указание размеров в диаметре
• при G91, IC: Указание размеров в диаметре
DIAM90A: Команда для включения зависимого спец. для оси
программирования диаметра
Действие DIAM90A зависит от запрограммированного режима
указания размеров:
• при G90, AC: Указание размеров в диаметре
• при G91, IC: Указание размеров в радиусе
DIAMOFA: Команда для выключения спец. для оси программирования
диаметра
При отключении программирования диаметра начинает действовать
спец. для оси программирование радиуса. Действие DIAMOFA не
зависит от запрограммированного режима указания размеров:
• при G90, AC: Указание размеров в радиусе
• при G91, IC: Указание размеров в радиусе
DIACYCOFA: Команда для выключения спец. для оси программирования
диаметра при обработке цикла
Тем самым расчеты в цикле всегда могут выполняться в радиусе.
Для индикации позиции и базовой индикации кадра остается
активной последняя активная функция G этой группы.
<ось>: Идентификатор оси, для которой должно быть активировано спец.
для оси программирование диаметра
Разрешенными осевыми идентификаторами являются:
• Имя гео-оси/оси канала
или
•Имя оси станка
Диапазон значений: Указанной осью должна быть известная в
канале ось.
Прочие условия:
• Ось через
MD30460$MA_BASE_FUNCTION_MASK
должна быть допущена для спец. для оси
программирование диаметра.
• Круговые оси не разрешаются в качестве
поперечных осей.
Геометрические установки
8.3 Указание размеров
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
185
Применение спец. для канала программирования диаметра/радиуса
DIAMCHANA: С помощью команды DIAMCHANA[<ось>]указанная ось принимает
состояние канала программирования диаметра/радиуса и после
подвергается спец. для канала программированию диаметра/
радиуса.
DIAMCHAN: С помощью команды DIAMCHANA
все допущенные для спец. для оси
прог
раммирование диа
метра принимают состояние канала
программирования диаметра/радиуса и после подвергаются спец.
для канала программированию диаметра/радиуса.
Действующее покадрово спец. для оси программирования диаметра/радиуса
Действующее покадрово спец. для оси программирование диаметра/радиуса
определяет тип указания размеров как значение диаметра или радиуса в программе
обработки детали и синхронных действиях. Модальное состояние программирования
диаметра/радиуса не изменяется.
DAC: С помощью команды DAC для указанной оси следующие данные
размеров действуют покадрово:
диаметр в абсолютном размере
DIC: С помощью команды DIC для указанной оси следующие данные
размеров действуют покадрово:
диаметр в составном размере
RAC: С помощью команды RAC для указанной оси следующие данные
размеров действуют покадрово:
радиус в абсолютном размере
RIC: С помощью команды RIC для указанной оси следующие данные
размеров действуют покадрово:
радиус в составном размере
Примечание
При DIAMONA[<ось>] или DIAM90A[<ось>] фактические значения поперечной оси
всегда индицируются как диаметр. Это же относится и к считыванию фактических
значений в системе координат детали при MEAS, MEAW, $P_EP[x] и $AA_IW[x].
Примечание
При переходе дополнительной поперечной оси из-за требования GET с
RELEASE[<ось>] состояние программирования диаметра/радиуса берется в другом
канале.
Геометрические установки
8.3 Указание размеров
Основы
186 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
Примеры
Пример 1: Действующее модально спец. для оси программирования диаметра/радиуса
X это поперечная ось в канале, для Y разрешено спец. для оси программирование
диаметра.
Пример 2: Действующее покадрово спец. для оси программирования диаметра/
радиуса
X это поперечная ось в канале, для Y разрешено спец. для оси программирование
диаметра.
Программный код Комментарий
N10 G0 X0 Z0 DIAMON ; Спец. для канала программирование диаметра активно для
X.
N15 DIAMOF ; Спец. для канала программирование диаметра выкл.
N20 DIAMONA[Y] ; Действующее модально спец. для оси программирование
диаметра активно для Y.
N25 X200 Y100 ; Программирование радиуса активно для X.
N30 DIAMCHANA[Y] ; Y получает состояние спец. для канала программирования
диаметра/радиуса и зависит от него
N35 X50 Y100 ; Программирование радиуса активно для X и Y.
N40 DIAMON ; Спец. для канала программирование диаметра вкл.
N45 X50 Y100 ; Программирование диаметра активно для X
и Y.
Программный код Комментарий
N10 DIAMON ; Спец. для канала
программирование диаметра вкл.
N15 G0 G90 X20 Y40 DIAMONA[Y] ; Действующее модально спец. для
оси программирование диаметра
активно для Y.
N20 G01 X=RIC(5) ; Действующее для этого кадра
указание размера для X: радиус в
составном размере.
N25 X=RAC(80) ; Действующее для этого кадра
указание размера для X: радиус в
абсолютном размере.
N30 WHEN $SAA_IM[Y]>50 DO POS[X]=RIC(1) ; X это командная ось.
Действующее для этого кадра
указание размера для X: радиус в
составном размере.
N40 WHEN $SAA_IM[Y]>60 DO POS[X]=DAC(10) ; X это командная ось.
Действующее для этого кадра
указание размера для X: радиус в
абсолютном размере.
N50 G4 F3
Геометрические установки
8.3 Указание размеров
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
187
Дополнительная информация
Значения диаметра (DIAMON/DIAM90A)
Значения диаметра действуют для следующих данных:
• индикация фактического значения поперечной оси в системе координат детали
• Режим JOG: инкременты для размера шага и перемещения маховичком
• Программирование конечных позиций:
параметры интерполяции I, J, K при G2/G3, если они запрограммированы с AC
абсолютно.
При инкрементальном программировании (IC) из I, J, K всегда учитывается радиус.
• Чтение фактических значений в системе координат детали при:
MEAS, MEAW, $P_EP[X], $AA_IW[X]
Действующее покадрово спец. для оси программирование диаметра
(DAC, DIC, RAC, RIC)
Операторы DAC, DIC, RAC, RIC разрешены для всех команд, для которых учитывается
спец. для канала программирование диаметра:
• Позиция оси: X..., POS, POSA
•Качание: OSP1, OSP2, OSS, OSE, POSP
• Параметры интерполяции: I, J, K
• Линия контура: Прямая с указанием угла
• Быстрый отвод: POLF[AX]
• Перемещение в направлении инструмента: MOVT
• Мягкий подвод и отвод:
G140 до G143, G147, G148, G247, G248, G347, G348, G340, G341
Геометрические установки
8.4 Положение детали при токарной обработке
Основы
188 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
8.4 Положение детали при токарной обработке
Обозначения осей
Обе расположенные вертикально друг на друге геометрические оси обычно
обозначаются как:

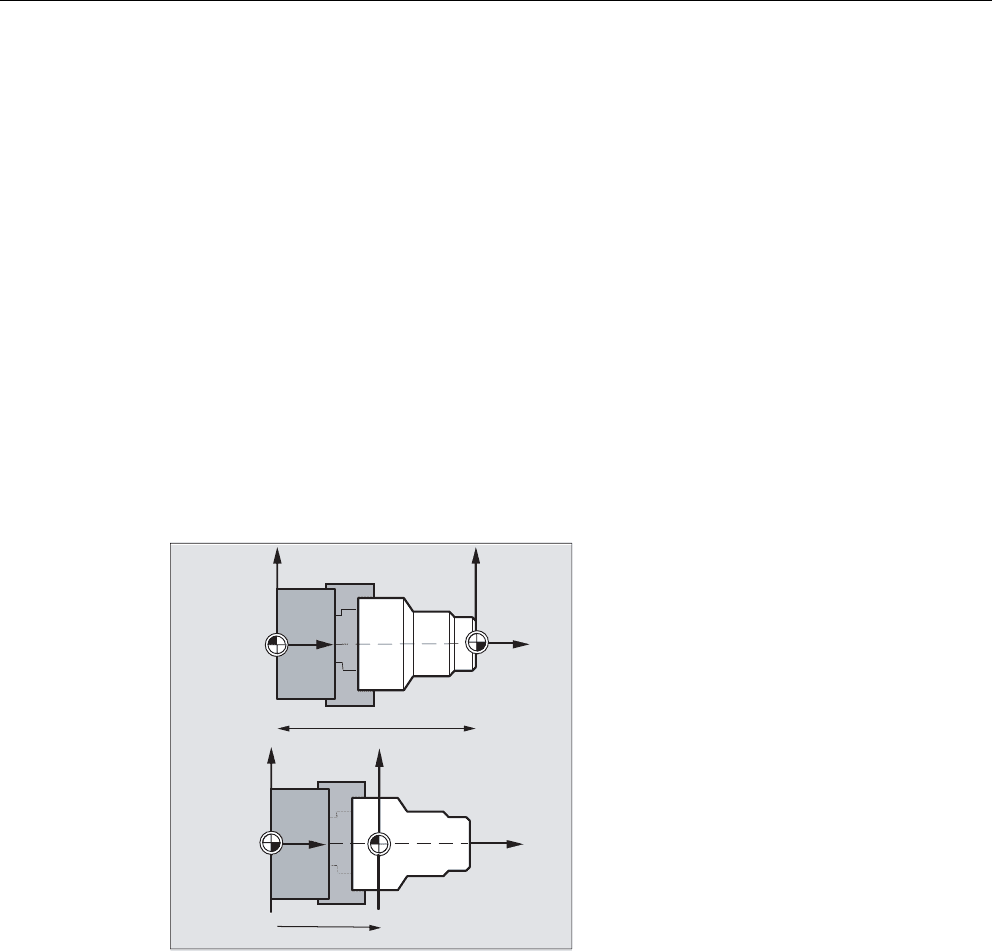

Нулевая точка детали
В то время как нулевая точка станка задана фиксировано, то положение нулевой точки
детали может свободно выбираться на продольной оси. Обычно нулевая точка детали
находится на передней или задней стороне детали.
Нулевая точка как станка, так и детали, находятся на центре вращения. Таким образом,
устанавливаемое смещение по оси Х получается равным нулю.
Продольная ось = ось Z (абсцисса)
Поперечная ось = ось X (ордината)
M Нулевая точка станка
W Нулевая точка детали
Z
Продольная ось
X
Поперечная ось
G54 до G599
или TRANS
Вызов для положения нулевой точки детали
:
0
**
0
;
;
=
=
;
;
=
̫͙͇͌͒ͣ
̸͙͇͔͕͑
̴͚͉͇͒͌ͦ
͙͕͇͑͞
͙͇͋͌͒͏
͎͇͋͘͏
̴͚͉͇͒͌ͦ
͙͕͇͑͞
͙͇͋͌͒͏
͉͖͌͗͌͋͏
̫͙͇͌͒ͣ
̫͙͇͌͒ͣ
̫͙͇͌͒ͣ
̸͙͇͔͕͑
**͏͒͏75$16
͏͒͏75$16
Геометрические установки
8.4 Положение детали при токарной обработке
Основы
Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
189
Поперечная ось
Для поперечной оси указание размеров обычно осуществляется как указание диаметра
(двойной размер хода по сравнению с другими осями):
Какая из геометрических осей служит поперечной осью, должно быть установлено в
машинных данных ( → изготовитель станка!).
̶͕͕͔͇͕͗͋͒ͣͦͣ͘
̶͕͖͔͇͕͌͗͌ͦͣ͘͞
'
:
'
0
=
;
Геометрические установки
8.4 Положение детали при токарной обработке
Основы
190 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0
