Команды перемещения

9.10 Резьбонарезание с постоянным шагом (G33)

Основы

Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

251

Примеры

Пример 1: Двухзаходная цилиндрическая резьба со смещением стартовой точки 180°

Программный код Комментарий

N10 G1 G54 X99 Z10 S500 F100 M3 ; Смещение нулевой точки, подвод к

стартовой точке, включение шпинделя.

N20 G33 Z-100 K4 ; Цилиндрическая резьба: конечная точка в Z

N30 G0 X102 ; Обратный ход на стартовую позицию.

N40 G0 Z10

N50 G1 X99

N60 G33 Z-100 K4 SF=180 ; 2. проход резца: смещение стартовой точки

180°

N70 G0 X110 ; Отвод инструмента.

N80 G0 Z10

N90 M30 ; Конец программы

̸͙͇͙͕͉͇͗ͦ

͙͕͇͑͞r

̸͙͇͙͕͉͇͗ͦ

͙͕͇͑͞r

;







Команды перемещения

9.10 Резьбонарезание с постоянным шагом (G33)

Основы

252 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

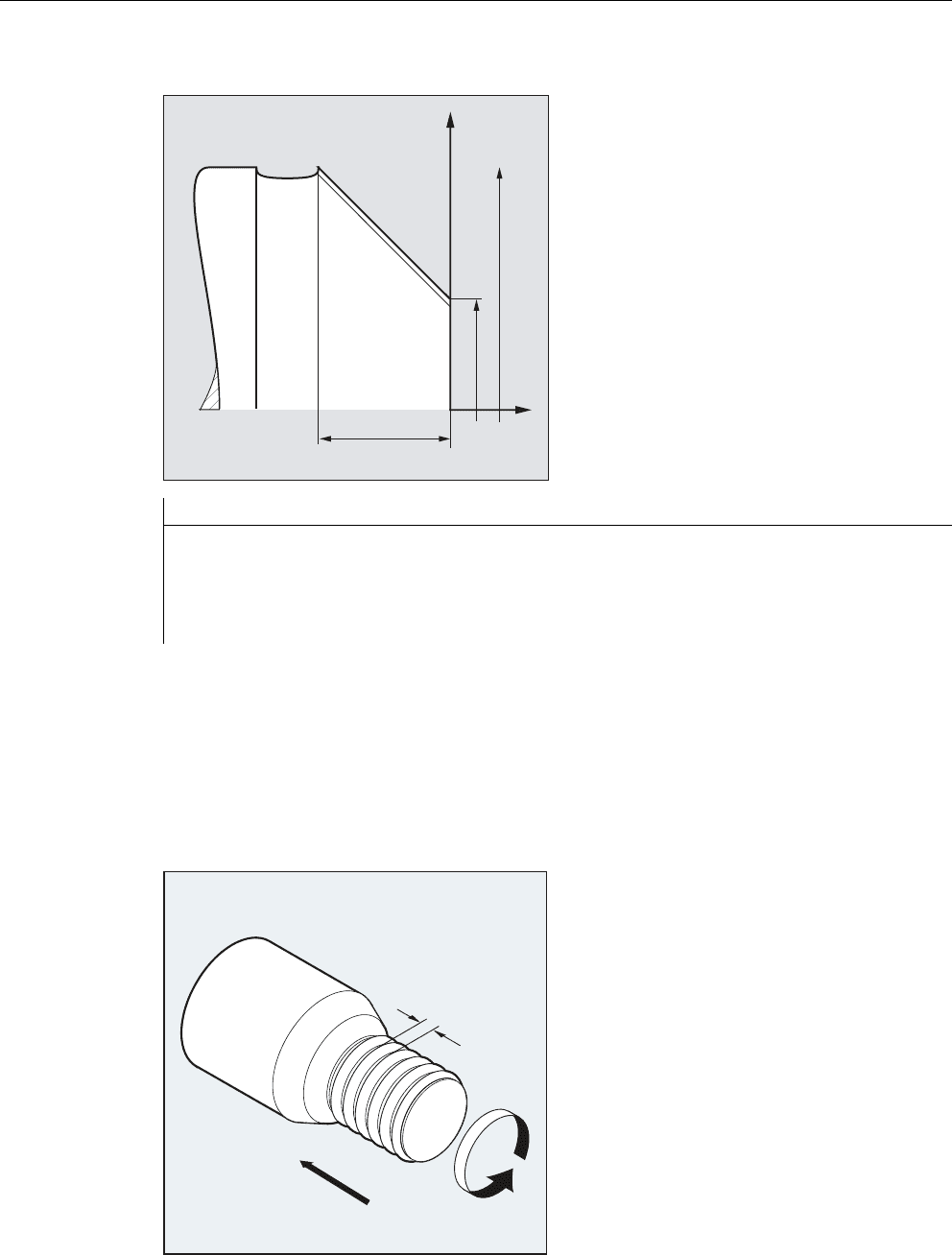

Пример 2: Коническая резьба с углом меньше 45°

Дополнительная информация

Подача для резьбонарезания с G33

СЧПУ вычисляет из запрограммированного числа оборотов шпинделя и шага резьбы

необходимую подачу, с которой токарный резец будет перемещаться по длине резьбы

в продольном и/или поперечном направлении. Подача F не учитывается для G33,

ограничение до максимальной осевой скорости (ускоренный ход) контролируется

СЧПУ.

Программный код Комментарий

N10 G1 X50 Z0 S500 F100 M3 ; Подвод к стартовой точке, включение шпинделя

N20 G33 X110 Z-60 K4 ; Коническая резьба: Конечная точка в X и Z,

указание шага резьбы с K... в направлении Z

(т.к. угол конуса < 45°).

N30 G0 Z0 M30 ; Отвод, конец программы.







;

̶͕͇͇͋͞

͇̿͊

͇͙͕͙͇̾͘

͉͇͔͗͌͠͏ͦ

Команды перемещения

9.10 Резьбонарезание с постоянным шагом (G33)

Основы

Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

253

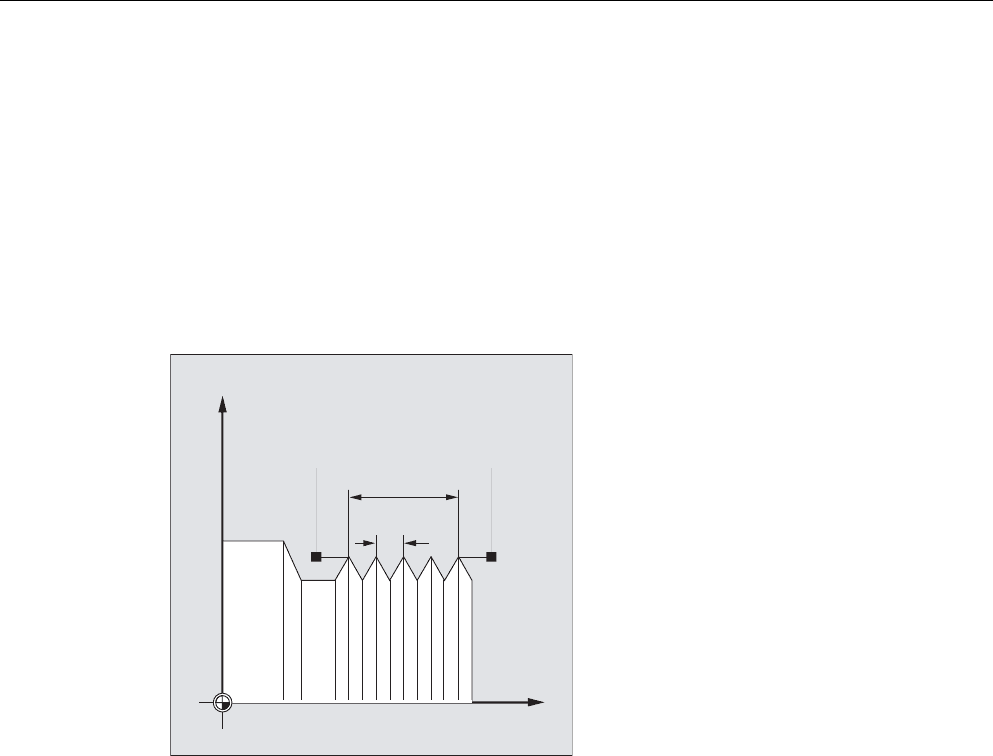

Цилиндрическая резьба

Цилиндрическая резьба описывается через:

•длину резьбы

•шаг резьбы

Длина резьбы вводится с одной из декартовых координат X, Y или Z в абсолютном или

составном размере (на токарных станках преимущественно в направлении Z).

Дополнительно учитываются входные и выходные участки, на которых подача

увеличивается или уменьшается.

Шаг резьбы вводиться по адресам I, J, K (у токарных станков преимущественно с K).

=

;

=

.

̩͕͔͕͋͐͜͚͇͙͕͑͘͞

̩͕͔͕͋͐͢͜͚͇͙͕͑͘͞

Команды перемещения

9.10 Резьбонарезание с постоянным шагом (G33)

Основы

254 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

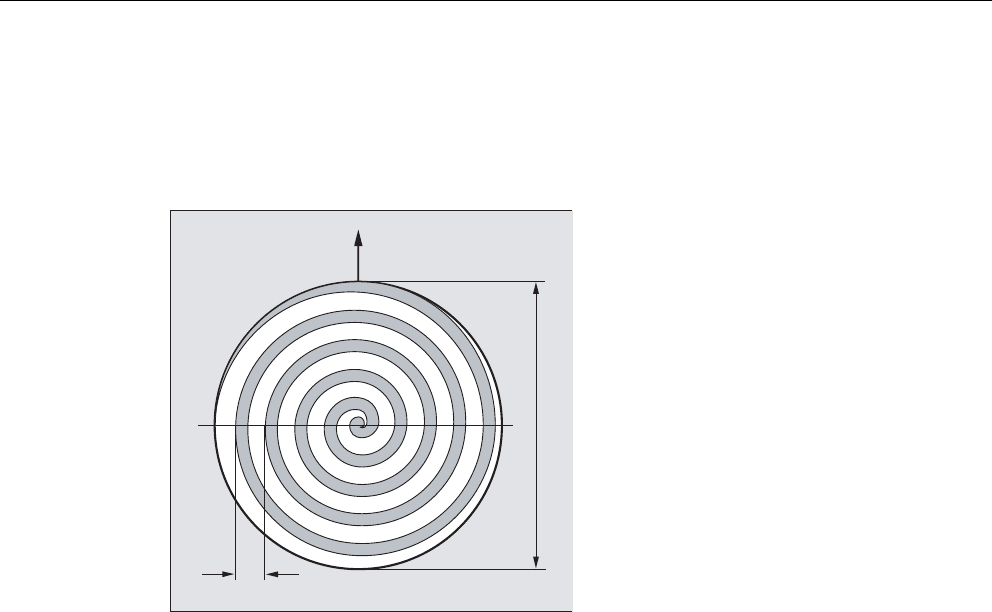

Спиральная резьба

Спиральная резьба описывается через:

• диаметр резьбы (преимущественно в направлении X)

• шаг резьбы (преимущественно с I)

,

;

͇̿͊

̫͏͇͓͙͌͗

Команды перемещения

9.10 Резьбонарезание с постоянным шагом (G33)

Основы

Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

255

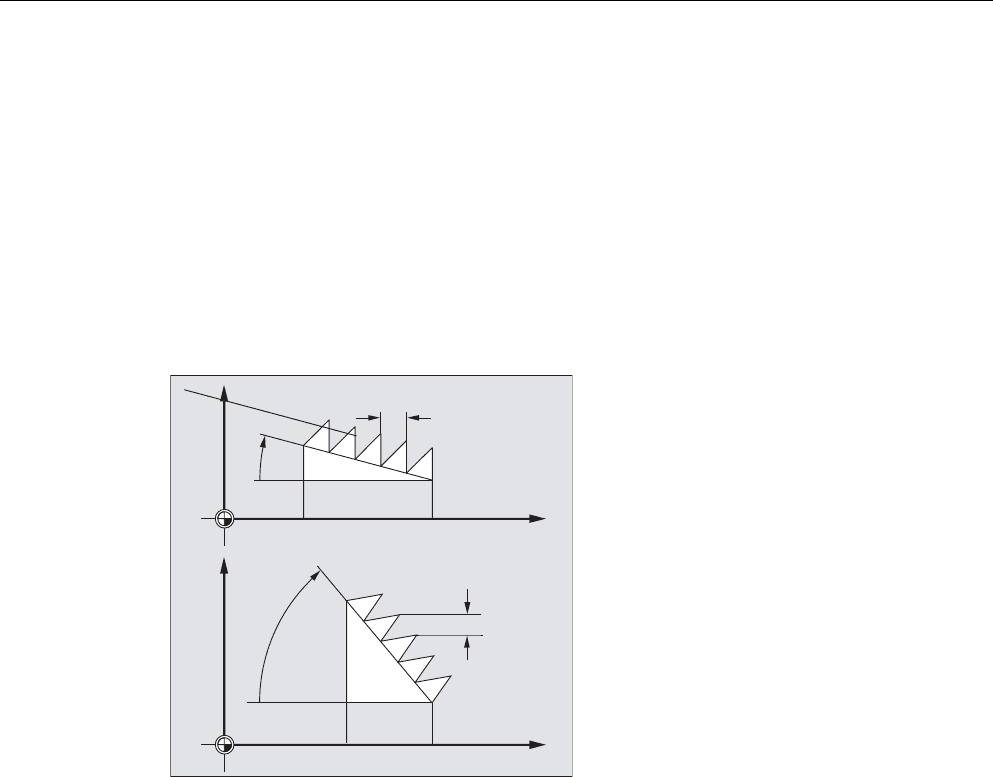

Коническая резьба

Коническая резьба описывается через:

• конечную точку в продольном и поперечном направлении (контур конуса)

•шаг резьбы

Контур конуса вводится в декартовых координатах X, Y, Z в основном или составном

размере, при обработке на токарных станках преимущественно в направлении X и Z.

Дополнительно учитываются входные и выходные участки, на которых подача

увеличивается или уменьшается.

Указание шага зависит от угла конуса (угол между продольной осью и боковой

поверхностью конуса):

!r

;

r

;

Команды перемещения

9.10 Резьбонарезание с постоянным шагом (G33)

Основы

256 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

9.10.2 Запрограммированный входной и выходной участок (DITS, DITE)

Функция

С помощью команд DITS и DITE может быть задана траекторная рампа при разгоне и

торможении и тем самым при слишком коротком входе/выходе инструмента подача

может быть соответственно согласована:

• Слишком короткий входной участок

Из-за буртика на входе резьбы недостаточно места для стартовой рампы

инструмента – поэтому она должна быть задана более короткой через DITS.

• Слишком короткие выходной участок

Из-за буртика на выходе резьбы недостаточно места для рампы торможения

инструмента, из-за чего существует опасность столкновения между деталью и

резцом.

Рампа торможения инструмента через DITE может быть задана более короткой. Но

столкновение все же возможно.

Решение: запрограммировать более короткую резьбу, уменьшить число оборотов

шпинделя.

Синтаксис

DITS=<значение>

DITE=<значение>

Значение

̩͕͔͕͋͐͜͏͒͏͉͕͔͕͋͐͢͜͚͇͙͕͑͘͞

͉͎͇͉͏͘͏͓͕͙͘͏͕͙͔͇͖͇͉͔͗͒͌͏ͦ

͕͈͇͈͕͙͗͑͏

;

DITS: Определить входной участок резьбы

DITE: Определить выходной участок резьбы

<значение

Указание значения для входного или выходного участка

Диапазон

значений:

-1, 0, ... n

Примечание

В DITS и DITE программируются исключительно пути, но не позиции.

Команды перемещения

9.10 Резьбонарезание с постоянным шагом (G33)

Основы

Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

257

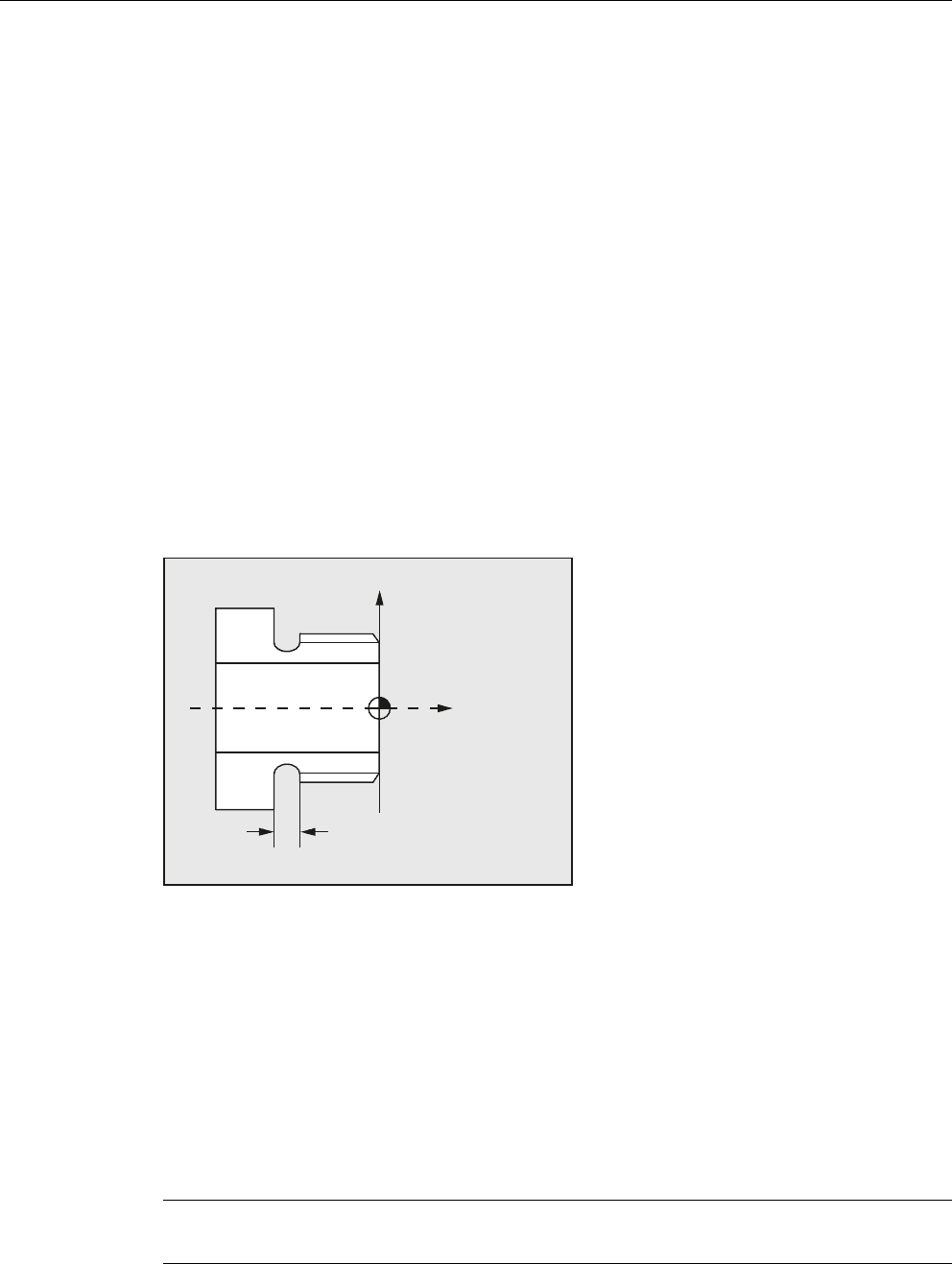

Пример

Дополнительная информация

При слишком маленьком входном и/или выходном участке, ось резьбы ускоряется

сильнее, чем это предусмотрено в проектировании. Поэтому возникает перегрузка оси

по ускорению.

Для входа резьбы в этом случае выводится ошибка 22280 "Слишком короткий

запрограммированный входной участок" (при соответствующем проектировании в MD

11411 ENABLE_ALARM_MASK). Ошибка является только информативной и не влияет

на выполнение программы обработки детали.

Через MD10710 $MN_PROG_SD_RESET_SAVE_TAB можно установить, чтобы

записанное из программы обработки детали значение при RESET записывалось бы в

соответствующие установочные данные. Тем самым значения сохраняются после

Power On.

Примечание

Командам DITS и DITE соответствуют установочные данные

SD42010$SC_THREAD_RAMP_DISP[0,1], в которые записываются

запрограммированные пути. Если перед или в первом кадре резьбы не

запрограммирован входной участок/участок торможения, то он определяется из

актуального содержания SD42010.

Литература:

Описание функций "Основные функции"; Подачи (V1)

Программный код Комментарий

...

N40 G90 G0 Z100 X10 SOFT M3 S500

N50 G33 Z50 K5 SF=180 DITS=1 DITE=3 ; Начало перешлифовки на Z=53.

N60 G0 X20

Примечание

DITE действует на конце резьбы как интервал перешлифовки. Таким образом,

достигается плавное изменение движения оси.

При установке кадра с помощью команды DITS и/или DITE в интерполятор

запрограммированный в DITS путь передается в установочные данные SD42010

$SC_THREAD_RAMP_DISP[0], а запрограммированный в DITE путь – в установочные

данные SD42010 $SC_THREAD_RAMP_DISP[1].

Для запрограммированного входного/выходного участка действует актуальная

установка указания размеров (дюймовое/метрическое).

Команды перемещения

9.11 Резьбонарезание с увеличивающимся или уменьшающимся шагом (G34, G35)

Основы

258 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

9.11 Резьбонарезание с увеличивающимся или уменьшающимся шагом

(G34, G35)

Функция

С помощью команд G34 и G35 к функциональности G33была добавлена возможность

дополнительного программирования изменения шага резьбы по адресу F. В случае G34

это приводит к линейному увеличению, в случае G35 к линейному уменьшению шага

резьбы. Таким образом, команды G34 и G35 могут использоваться для изготовления

самонарезающихся резьб.

Синтаксис

Цилиндрическая резьбы с увеличивающимся шагом:

G34 Z… K… F...

Цилиндрическая резьбы с уменьшающимся шагом:

G35 Z… K… F...

Спиральная резьбы с увеличивающимся шагом:

G34 X… I… F...

Спиральная резьбы с уменьшающимся шагом:

G35 X… I… F...

Коническая резьбы с увеличивающимся шагом:

G34 X… Z… K… F...

G34 X… Z… I… F...

Коническая резьбы с уменьшающимся шагом:

G35 X… Z… K… F...

G35 X… Z… I… F...

Значение

G34: Команда для резьбонарезания с линейно

увеличивающимся шагом

G35: Команда для резьбонарезания с линейно

уменьшающимся шагом

X... Y... Z... : Конечная(ые) точка(и) в декартовых координатах

I... Шаг резьбы в направлении X

J... Шаг резьбы в направлении Y

Команды перемещения

9.11 Резьбонарезание с увеличивающимся или уменьшающимся шагом (G34, G35)

Основы

Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

259

Пример

Литература

Описание функций "Основные функции"; Подачи (V1); глава: "Линейно-прогрессивное/

дегрессивное изменение шага резьбы при G34 и G35"

K... Шаг резьбы в направлении Z

F... Изменение шага резьбы

Если начальный и конечный шаг резьбы известны, то

программируемое изменение шага резьбы может быть

вычислено по следующей формуле:

Где:

: шаг резьбы (шаг резьбы координаты заданной точки)

[мм/об]

: начальный шаг резьбы (запрограммирован в I, J или K)

[мм/об]

: длина резьбы [мм]



N



) 

,

>͓͓͕͈



@

Программный код Комментарий

N1608 M3 S10 ; Шпиндель вкл.

N1609 G0 G64 Z40 X216 ; Подвод к стартовой точке.

N1610 G33 Z0 K100 SF=R14 ; Резьбонарезание с постоянным шагом

(100 мм/об)

N1611 G35 Z-200 K100 F17.045455 ; Уменьшение шага: 17.0454 мм/U2

Шаг на конце кадра: 50мм/об

N1612 G33 Z-240 K50 ; Проход кадра резьбы без рывка.

N1613 G0 X218

N1614 G0 Z40

N1615 M17

Команды перемещения

9.12 Нарезание внутренней резьбы без компенсирующего патрона (G331, G332)

Основы

260 Справочник по программированию, 02/2011, 6FC5398-1BP40-1PA0

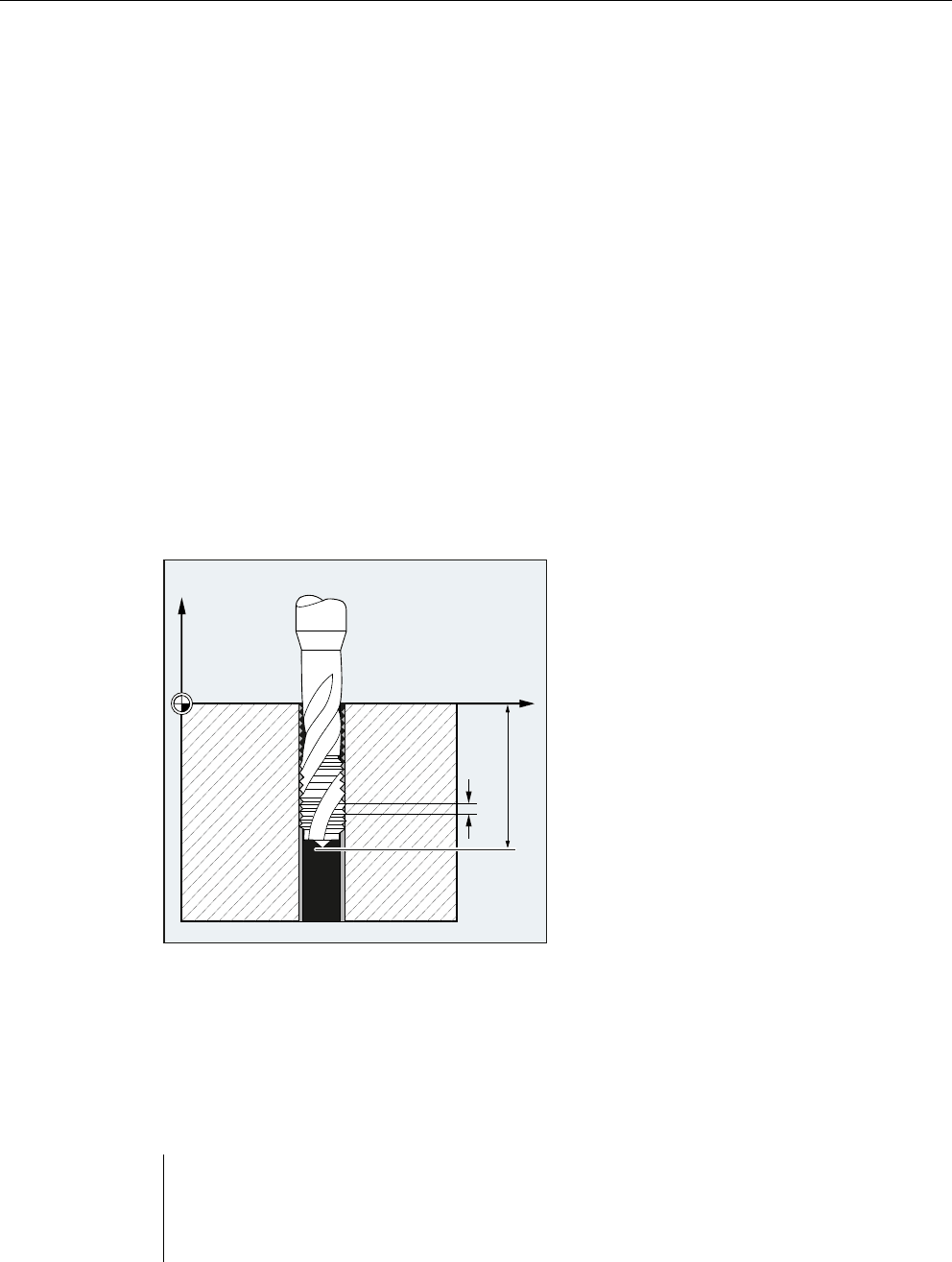

9.12 Нарезание внутренней резьбы без компенсирующего патрона

(G331, G332)

Условие

Техническим условием для нарезания внутренней резьбы без компенсирующего

патрона является управляемый по положению шпиндель с системой измерения

перемещений.

Функция

Нарезание внутренней резьбы без компенсирующего патрона программируется с

помощью команд G331 и G332. Подготовленный для нарезания внутренней резьбы

шпиндель в режиме ориентации с системой измерения перемещения может выполнять

следующие движения:

• G331: нарезание внутренней резьбы с шагом резьбы в направлении сверления до

конечной точки

• G332: движение обратного хода с тем же шагом как и G331

Правая или левая резьба устанавливается через знак шага:

• Положительный шаг → правый ход (как M3)

• Отрицательный шаг → левый ход (как M4)

Дополнительно по адресу S программируется желаемая скорость.

Синтаксис

;

SPOS=<значение>

G331 S...

G331 X… Y… Z… I… J… K…

G332 X… Y… Z… I… J… K…
